Закупорювальний пристрій з індикацією першого відкривання

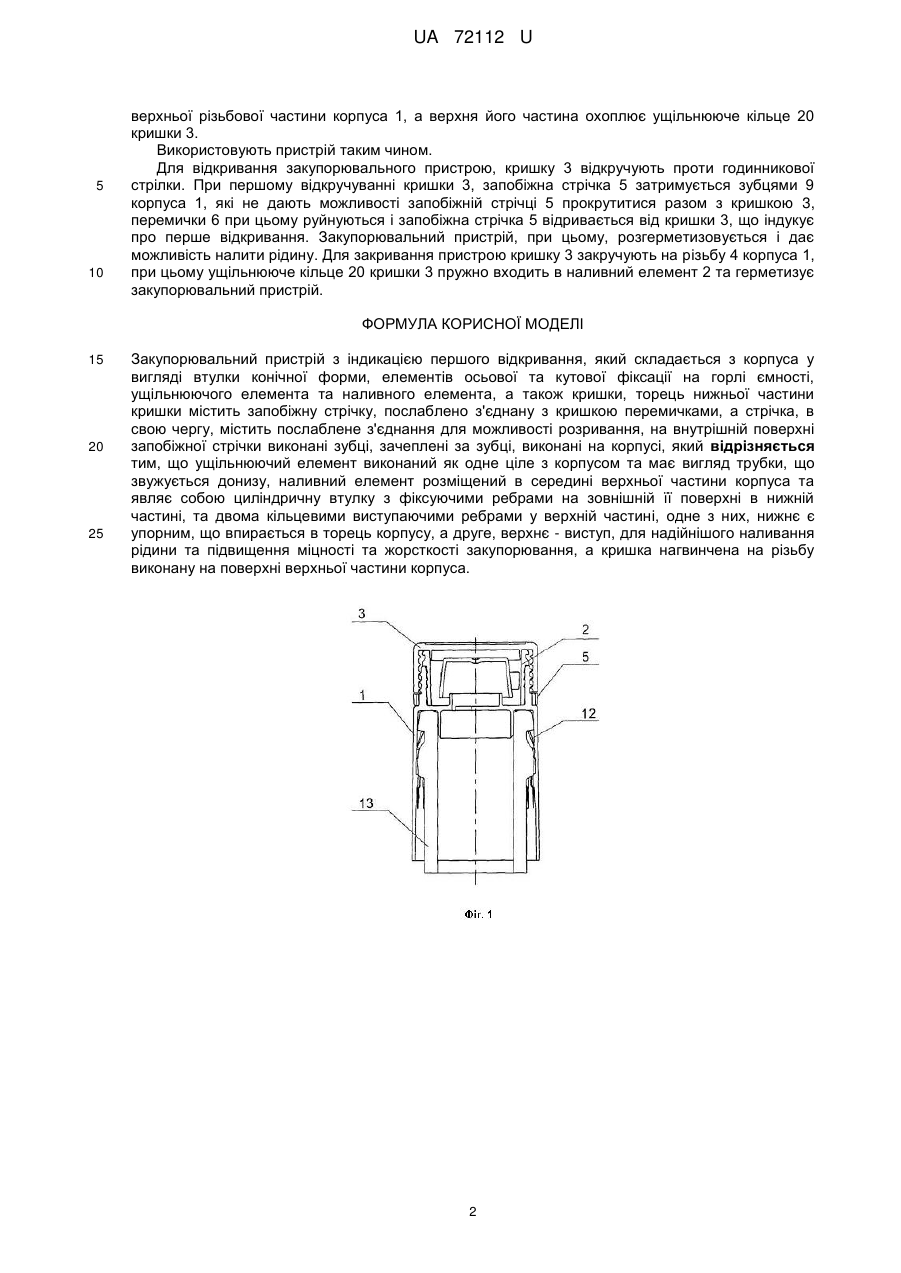

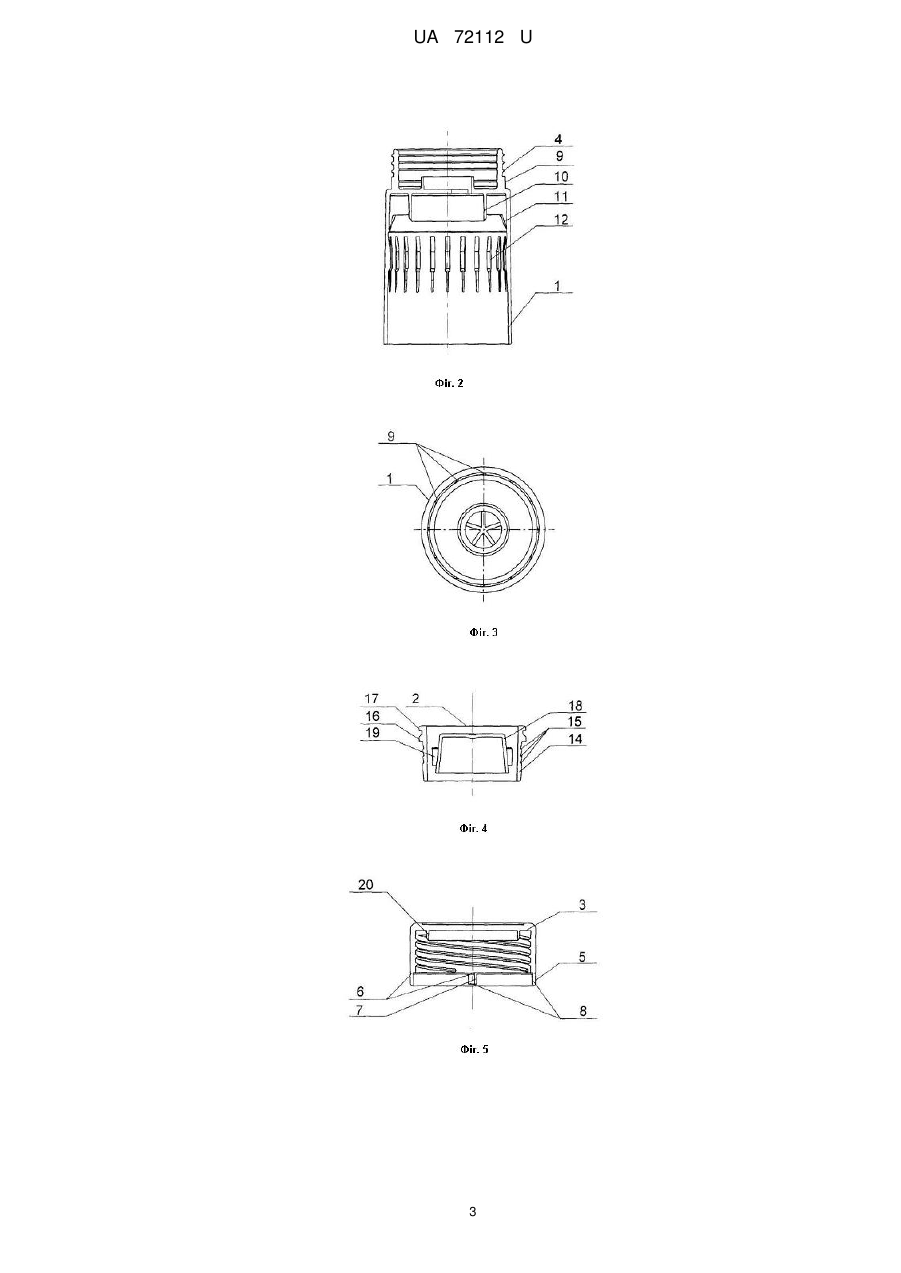

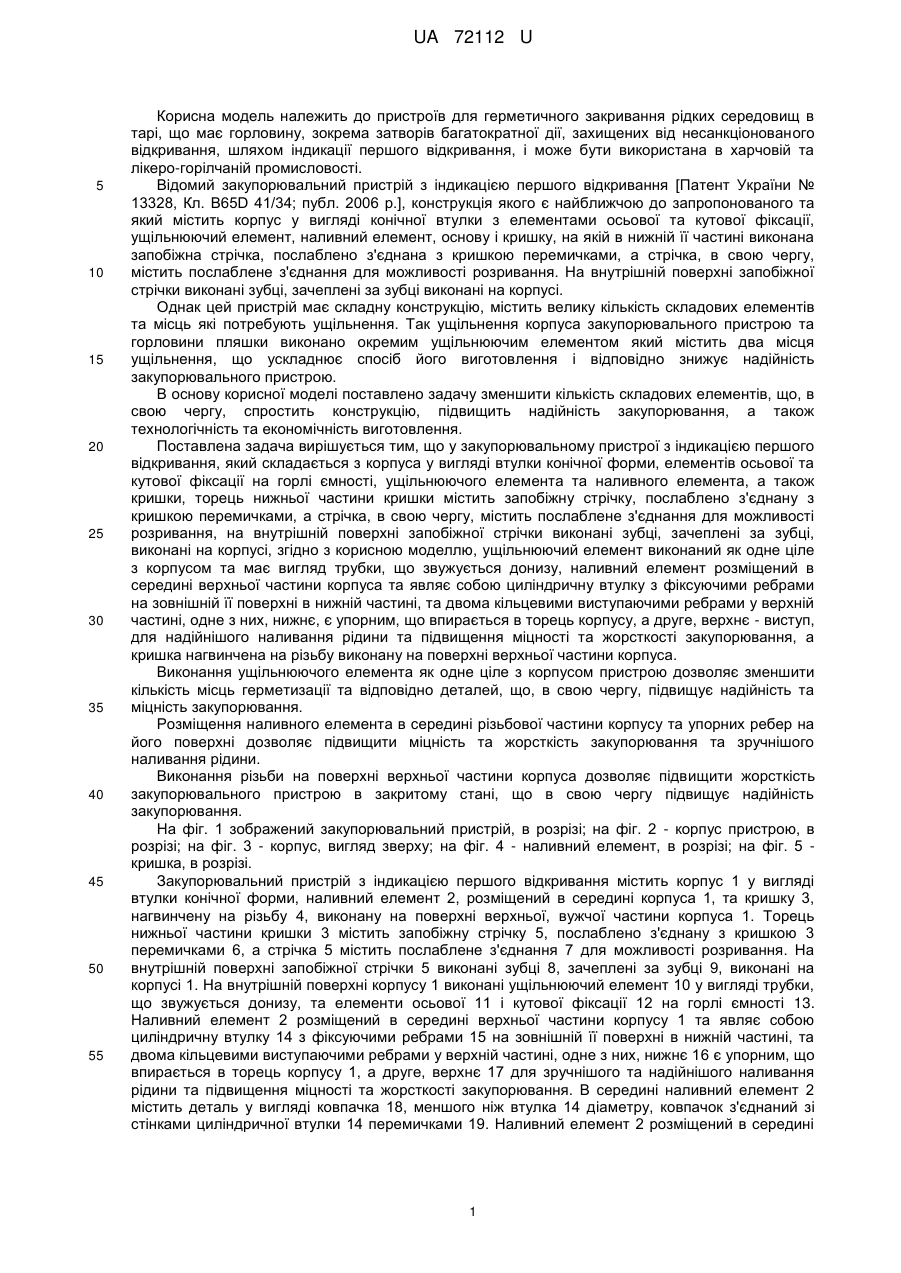

Реферат: Закупорювальний пристрій з індикацією першого відкривання складається з корпуса у вигляді втулки конічної форми, елементів осьової та кутової фіксації на горлі ємності, ущільнюючого елемента та наливного елемента, а також кришки. Торець нижньої частини кришки містить запобіжну стрічку, послаблено з'єднану з кришкою перемичками. Стрічка містить послаблене з'єднання для можливості розривання. На внутрішній поверхні запобіжної стрічки виконані зубці, зачеплені за зубці на корпусі. Ущільнюючий елемент виконаний як одне ціле з корпусом та має вигляд трубки, що звужується донизу. Наливний елемент розміщений в середині верхньої частини корпуса та являє собою циліндричну втулку з фіксуючими ребрами на зовнішній її поверхні в нижній частині, та двома кільцевими виступаючими ребрами у верхній частині, одне з них, нижнє є упорним, що впирається в торець корпусу, а друге, верхнє - виступ, для надійнішого наливання рідини та підвищення міцності та жорсткості закупорювання. Кришка нагвинчена на різьбу виконану на поверхні верхньої частини корпуса. UA 72112 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ З ІНДИКАЦІЄЮ ПЕРШОГО ВІДКРИВАННЯ UA 72112 U UA 72112 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для герметичного закривання рідких середовищ в тарі, що має горловину, зокрема затворів багатократної дії, захищених від несанкціонованого відкривання, шляхом індикації першого відкривання, і може бути використана в харчовій та лікеро-горілчаній промисловості. Відомий закупорювальний пристрій з індикацією першого відкривання [Патент України № 13328, Кл. B65D 41/34; публ. 2006 р.], конструкція якого є найближчою до запропонованого та який містить корпус у вигляді конічної втулки з елементами осьової та кутової фіксації, ущільнюючий елемент, наливний елемент, основу і кришку, на якій в нижній її частині виконана запобіжна стрічка, послаблено з'єднана з кришкою перемичками, а стрічка, в свою чергу, містить послаблене з'єднання для можливості розривання. На внутрішній поверхні запобіжної стрічки виконані зубці, зачеплені за зубці виконані на корпусі. Однак цей пристрій має складну конструкцію, містить велику кількість складових елементів та місць які потребують ущільнення. Так ущільнення корпуса закупорювального пристрою та горловини пляшки виконано окремим ущільнюючим елементом який містить два місця ущільнення, що ускладнює спосіб його виготовлення і відповідно знижує надійність закупорювального пристрою. В основу корисної моделі поставлено задачу зменшити кількість складових елементів, що, в свою чергу, спростить конструкцію, підвищить надійність закупорювання, а також технологічність та економічність виготовлення. Поставлена задача вирішується тим, що у закупорювальному пристрої з індикацією першого відкривання, який складається з корпуса у вигляді втулки конічної форми, елементів осьової та кутової фіксації на горлі ємності, ущільнюючого елемента та наливного елемента, а також кришки, торець нижньої частини кришки містить запобіжну стрічку, послаблено з'єднану з кришкою перемичками, а стрічка, в свою чергу, містить послаблене з'єднання для можливості розривання, на внутрішній поверхні запобіжної стрічки виконані зубці, зачеплені за зубці, виконані на корпусі, згідно з корисною моделлю, ущільнюючий елемент виконаний як одне ціле з корпусом та має вигляд трубки, що звужується донизу, наливний елемент розміщений в середині верхньої частини корпуса та являє собою циліндричну втулку з фіксуючими ребрами на зовнішній її поверхні в нижній частині, та двома кільцевими виступаючими ребрами у верхній частині, одне з них, нижнє, є упорним, що впирається в торець корпусу, а друге, верхнє - виступ, для надійнішого наливання рідини та підвищення міцності та жорсткості закупорювання, а кришка нагвинчена на різьбу виконану на поверхні верхньої частини корпуса. Виконання ущільнюючого елемента як одне ціле з корпусом пристрою дозволяє зменшити кількість місць герметизації та відповідно деталей, що, в свою чергу, підвищує надійність та міцність закупорювання. Розміщення наливного елемента в середині різьбової частини корпусу та упорних ребер на його поверхні дозволяє підвищити міцність та жорсткість закупорювання та зручнішого наливання рідини. Виконання різьби на поверхні верхньої частини корпуса дозволяє підвищити жорсткість закупорювального пристрою в закритому стані, що в свою чергу підвищує надійність закупорювання. На фіг. 1 зображений закупорювальний пристрій, в розрізі; на фіг. 2 - корпус пристрою, в розрізі; на фіг. 3 - корпус, вигляд зверху; на фіг. 4 - наливний елемент, в розрізі; на фіг. 5 кришка, в розрізі. Закупорювальний пристрій з індикацією першого відкривання містить корпус 1 у вигляді втулки конічної форми, наливний елемент 2, розміщений в середині корпуса 1, та кришку 3, нагвинчену на різьбу 4, виконану на поверхні верхньої, вужчої частини корпуса 1. Торець нижньої частини кришки 3 містить запобіжну стрічку 5, послаблено з'єднану з кришкою 3 перемичками 6, а стрічка 5 містить послаблене з'єднання 7 для можливості розривання. На внутрішній поверхні запобіжної стрічки 5 виконані зубці 8, зачеплені за зубці 9, виконані на корпусі 1. На внутрішній поверхні корпусу 1 виконані ущільнюючий елемент 10 у вигляді трубки, що звужується донизу, та елементи осьової 11 і кутової фіксації 12 на горлі ємності 13. Наливний елемент 2 розміщений в середині верхньої частини корпусу 1 та являє собою циліндричну втулку 14 з фіксуючими ребрами 15 на зовнішній її поверхні в нижній частині, та двома кільцевими виступаючими ребрами у верхній частині, одне з них, нижнє 16 є упорним, що впирається в торець корпусу 1, а друге, верхнє 17 для зручнішого та надійнішого наливання рідини та підвищення міцності та жорсткості закупорювання. В середині наливний елемент 2 містить деталь у вигляді ковпачка 18, меншого ніж втулка 14 діаметру, ковпачок з'єднаний зі стінками циліндричної втулки 14 перемичками 19. Наливний елемент 2 розміщений в середині 1 UA 72112 U 5 10 верхньої різьбової частини корпуса 1, а верхня його частина охоплює ущільнююче кільце 20 кришки 3. Використовують пристрій таким чином. Для відкривання закупорювального пристрою, кришку 3 відкручують проти годинникової стрілки. При першому відкручуванні кришки 3, запобіжна стрічка 5 затримується зубцями 9 корпуса 1, які не дають можливості запобіжній стрічці 5 прокрутитися разом з кришкою 3, перемички 6 при цьому руйнуються і запобіжна стрічка 5 відривається від кришки 3, що індукує про перше відкривання. Закупорювальний пристрій, при цьому, розгерметизовується і дає можливість налити рідину. Для закривання пристрою кришку 3 закручують на різьбу 4 корпуса 1, при цьому ущільнююче кільце 20 кришки 3 пружно входить в наливний елемент 2 та герметизує закупорювальний пристрій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Закупорювальний пристрій з індикацією першого відкривання, який складається з корпуса у вигляді втулки конічної форми, елементів осьової та кутової фіксації на горлі ємності, ущільнюючого елемента та наливного елемента, а також кришки, торець нижньої частини кришки містить запобіжну стрічку, послаблено з'єднану з кришкою перемичками, а стрічка, в свою чергу, містить послаблене з'єднання для можливості розривання, на внутрішній поверхні запобіжної стрічки виконані зубці, зачеплені за зубці, виконані на корпусі, який відрізняється тим, що ущільнюючий елемент виконаний як одне ціле з корпусом та має вигляд трубки, що звужується донизу, наливний елемент розміщений в середині верхньої частини корпуса та являє собою циліндричну втулку з фіксуючими ребрами на зовнішній її поверхні в нижній частині, та двома кільцевими виступаючими ребрами у верхній частині, одне з них, нижнє є упорним, що впирається в торець корпусу, а друге, верхнє - виступ, для надійнішого наливання рідини та підвищення міцності та жорсткості закупорювання, а кришка нагвинчена на різьбу виконану на поверхні верхньої частини корпуса. 2 UA 72112 U 3 UA 72112 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
