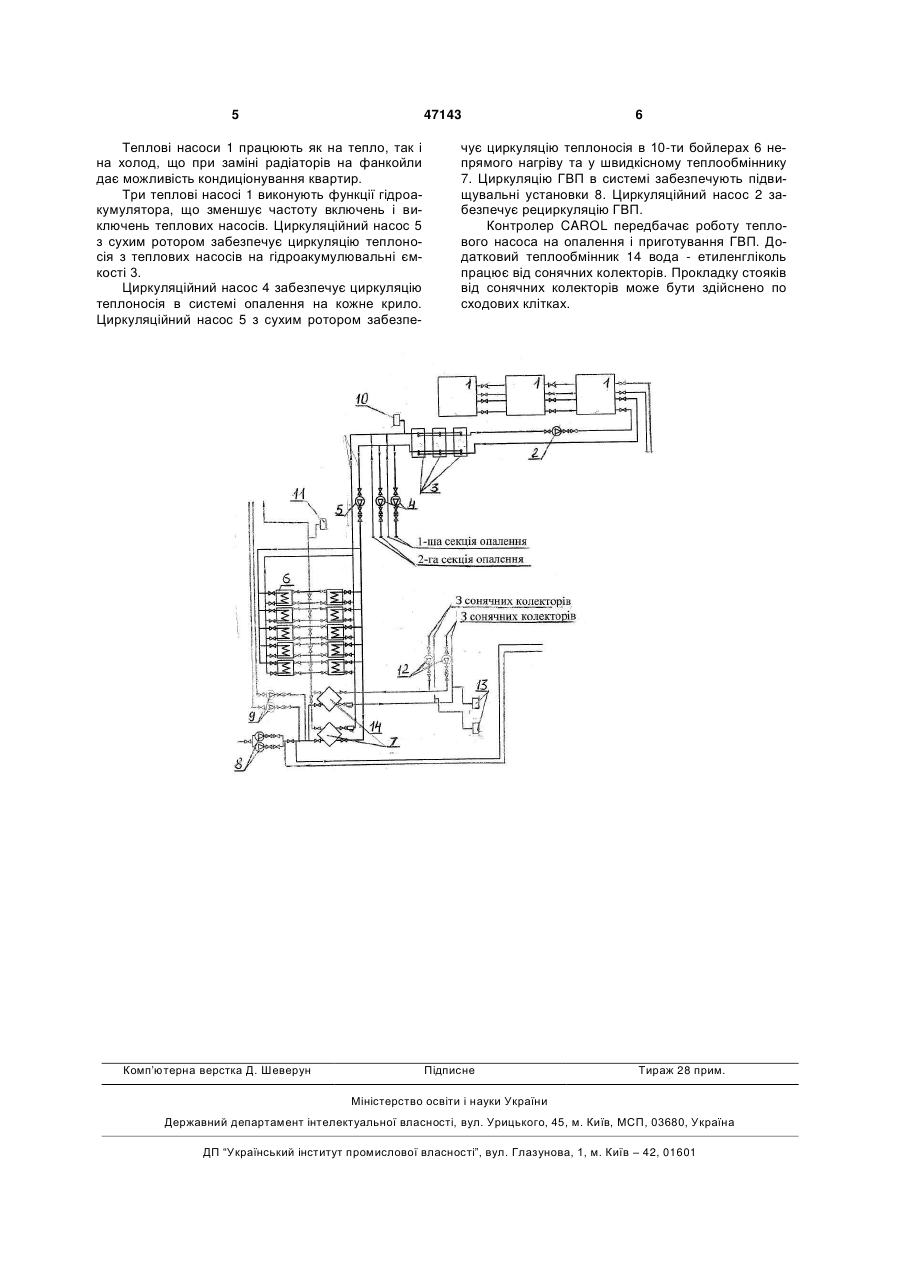

Система теплопостачання будинку

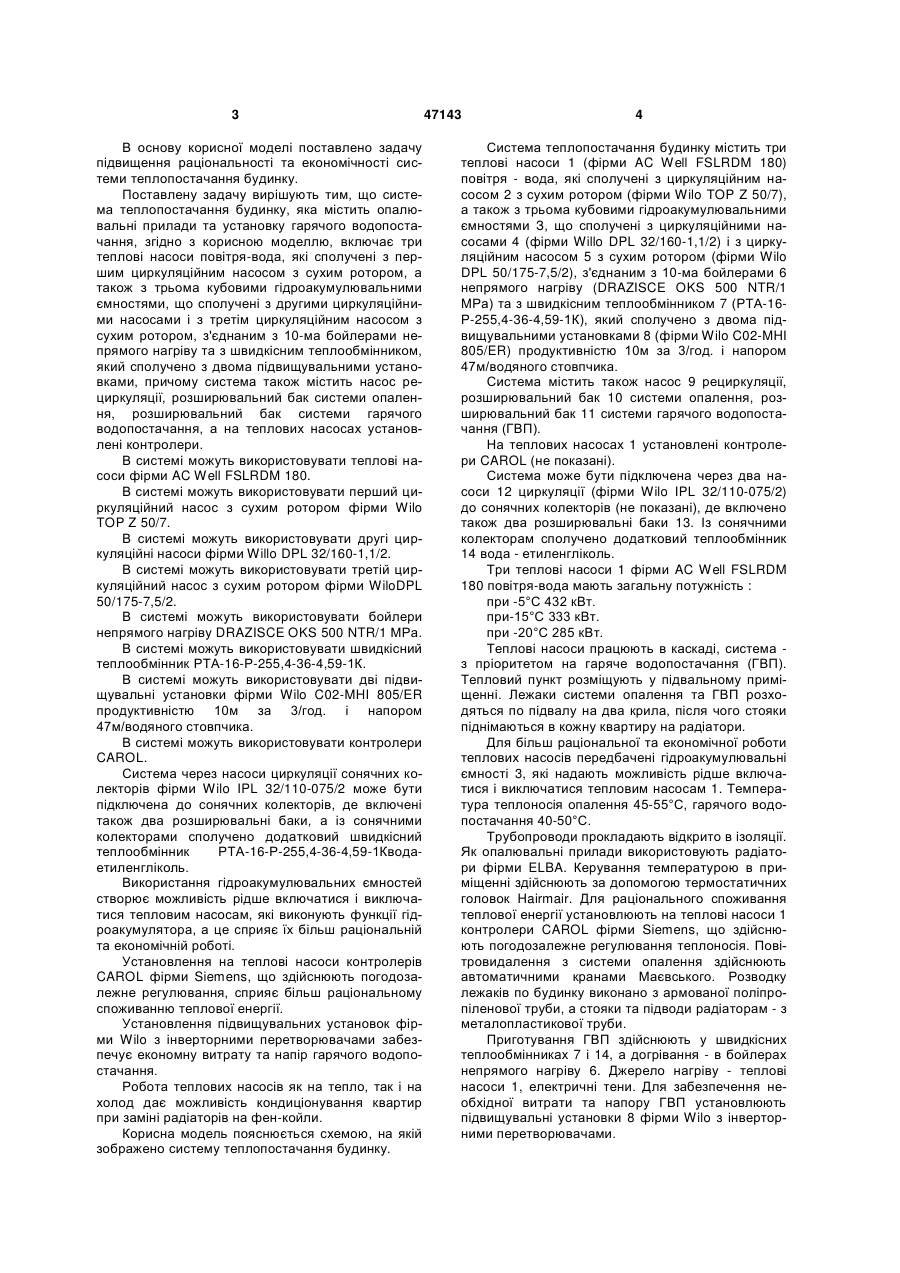

1. Система теплопостачання будинку, що містить опалювальні прилади та установку гарячого водопостачання, яка відрізняється тим, що включає три теплові насоси повітря - вода, які сполучені з першим циркуляційним насосом з сухим ротором, а також з трьома кубовими гідроакумулювальними ємностями, що сполучені з другими циркуляційними насосами і з третім циркуляційним насосом з сухим ротором, з'єднаним з 10-ма бойлерами непрямого нагріву та з швидкісним теплообмінником, який сполучений з двома підвищувальними установками, причому система також містить насос рециркуляції, розширювальний бак системи опалення, розширювальний бак системи гарячого водопостачання, а на теплових насосах установлені контролери. 2. Система за п. 1, яка відрізняється тим, що в ній використовують теплові насоси фірми AC Well FSLRDM 180. U 2 (19) 1 3 В основу корисної моделі поставлено задачу підвищення раціональності та економічності системи теплопостачання будинку. Поставлену задачу вирішують тим, що система теплопостачання будинку, яка містить опалювальні прилади та установку гарячого водопостачання, згідно з корисною моделлю, включає три теплові насоси повітря-вода, які сполучені з першим циркуляційним насосом з сухим ротором, а також з трьома кубовими гідроакумулювальними ємностями, що сполучені з другими циркуляційними насосами і з третім циркуляційним насосом з сухим ротором, з'єднаним з 10-ма бойлерами непрямого нагріву та з швидкісним теплообмінником, який сполучено з двома підвищувальними установками, причому система також містить насос рециркуляції, розширювальний бак системи опалення, розширювальний бак системи гарячого водопостачання, а на теплових насосах установлені контролери. В системі можуть використовувати теплові насоси фірми AC Well FSLRDM 180. В системі можуть використовувати перший циркуляційний насос з сухим ротором фірми Wilo TOP Z 50/7. В системі можуть використовувати другі циркуляційні насоси фірми Willo DPL 32/160-1,1/2. В системі можуть використовувати третій циркуляційний насос з сухим ротором фірми WiloDPL 50/175-7,5/2. В системі можуть використовувати бойлери непрямого нагріву DRAZISCE OKS 500 NTR/1 МРа. В системі можуть використовувати швидкісний теплообмінник РТА-16-Р-255,4-36-4,59-1К. В системі можуть використовувати дві підвищувальні установки фірми Wilo C02-MHI 805/ER продуктивністю 10м за 3/год. і напором 47м/водяного стовпчика. В системі можуть використовувати контролери CAROL. Система через насоси циркуляції сонячних колекторів фірми Wilo IPL 32/110-075/2 може бути підключена до сонячних колекторів, де включені також два розширювальні баки, а із сонячними колекторами сполучено додатковий швидкісний теплообмінник РТА-16-Р-255,4-36-4,59-1Кводаетиленгліколь. Використання гідроакумулювальних ємностей створює можливість рідше включатися і виключатися тепловим насосам, які виконують функції гідроакумулятора, а це сприяє їх більш раціональній та економічній роботі. Установлення на теплові насоси контролерів CAROL фірми Siemens, що здійснюють погодозалежне регулювання, сприяє більш раціональному споживанню теплової енергії. Установлення підвищувальних установок фірми Wilo з інверторними перетворювачами забезпечує економну витрату та напір гарячого водопостачання. Робота теплових насосів як на тепло, так і на холод дає можливість кондиціонування квартир при заміні радіаторів на фен-койли. Корисна модель пояснюється схемою, на якій зображено систему теплопостачання будинку. 47143 4 Система теплопостачання будинку містить три теплові насоси 1 (фірми AC Well FSLRDM 180) повітря - вода, які сполучені з циркуляційним насосом 2 з сухим ротором (фірми Wilo TOP Z 50/7), а також з трьома кубовими гідроакумулювальними ємностями З, що сполучені з циркуляційними насосами 4 (фірми Willo DPL 32/160-1,1/2) і з циркуляційним насосом 5 з сухим ротором (фірми Wilo DPL 50/175-7,5/2), з'єднаним з 10-ма бойлерами 6 непрямого нагріву (DRAZISCE OKS 500 NTR/1 МРа) та з швидкісним теплообмінником 7 (РТА-16Р-255,4-36-4,59-1К), який сполучено з двома підвищувальними установками 8 (фірми Wilo C02-MHI 805/ER) продуктивністю 10м за 3/год. і напором 47м/водяного стовпчика. Система містить також насос 9 рециркуляції, розширювальний бак 10 системи опалення, розширювальний бак 11 системи гарячого водопостачання (ГВП). На теплових насосах 1 установлені контролери CAROL (не показані). Система може бути підключена через два насоси 12 циркуляції (фірми Wilo IPL 32/110-075/2) до сонячних колекторів (не показані), де включено також два розширювальні баки 13. Із сонячними колекторам сполучено додатковий теплообмінник 14 вода - етиленгліколь. Три теплові насоси 1 фірми AC Well FSLRDM 180 повітря-вода мають загальну потужність : при -5°С 432 кВт. при-15°С 333 кВт. при -20°С 285 кВт. Теплові насоси працюють в каскаді, система з пріоритетом на гаряче водопостачання (ГВП). Тепловий пункт розміщують у підвальному приміщенні. Лежаки системи опалення та ГВП розходяться по підвалу на два крила, після чого стояки піднімаються в кожну квартиру на радіатори. Для більш раціональної та економічної роботи теплових насосів передбачені гідроакумулювальні ємності 3, які надають можливість рідше включатися і виключатися тепловим насосам 1. Температура теплоносія опалення 45-55°С, гарячого водопостачання 40-50°С. Трубопроводи прокладають відкрито в ізоляції. Як опалювальні прилади використовують радіатори фірми ELBA. Керування температурою в приміщенні здійснюють за допомогою термостатичних головок Hairmair. Для раціонального споживання теплової енергії установлюють на теплові насоси 1 контролери CAROL фірми Siemens, що здійснюють погодозалежне регулювання теплоносія. Повітровидалення з системи опалення здійснюють автоматичними кранами Маєвського. Розводку лежаків по будинку виконано з армованої поліпропіленової труби, а стояки та підводи радіаторам - з металопластикової труби. Приготування ГВП здійснюють у швидкісних теплообмінниках 7 і 14, а догрівання - в бойлерах непрямого нагріву 6. Джерело нагріву - теплові насоси 1, електричні тени. Для забезпечення необхідної витрати та напору ГВП установлюють підвищувальні установки 8 фірми Wilo з інверторними перетворювачами. 5 47143 Теплові насоси 1 працюють як на тепло, так і на холод, що при заміні радіаторів на фанкойли дає можливість кондиціонування квартир. Три теплові насосі 1 виконують функції гідроакумулятора, що зменшує частоту включень і виключень теплових насосів. Циркуляційний насос 5 з сухим ротором забезпечує циркуляцію теплоносія з теплових насосів на гідроакумулювальні ємкості 3. Циркуляційний насос 4 забезпечує циркуляцію теплоносія в системі опалення на кожне крило. Циркуляційний насос 5 з сухим ротором забезпе Комп’ютерна верстка Д. Шеверун 6 чує циркуляцію теплоносія в 10-ти бойлерах 6 непрямого нагріву та у швидкісному теплообміннику 7. Циркуляцію ГВП в системі забезпечують підвищувальні установки 8. Циркуляційний насос 2 забезпечує рециркуляцію ГВП. Контролер CAROL передбачає роботу теплового насоса на опалення і приготування ГВП. Додатковий теплообмінник 14 вода - етиленгліколь працює від сонячних колекторів. Прокладку стояків від сонячних колекторів може бути здійснено по сходових клітках. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
