Робоче обладнання котка

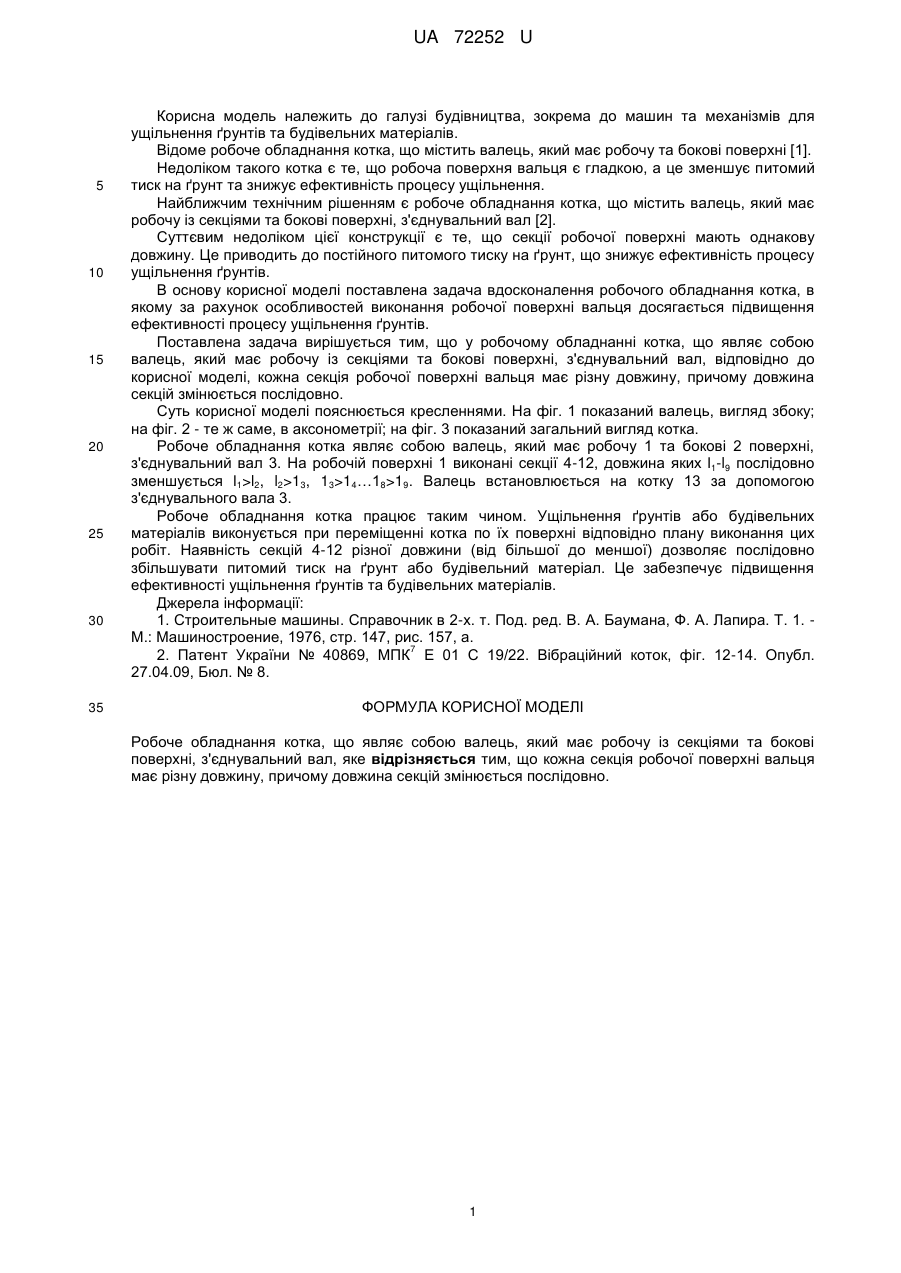

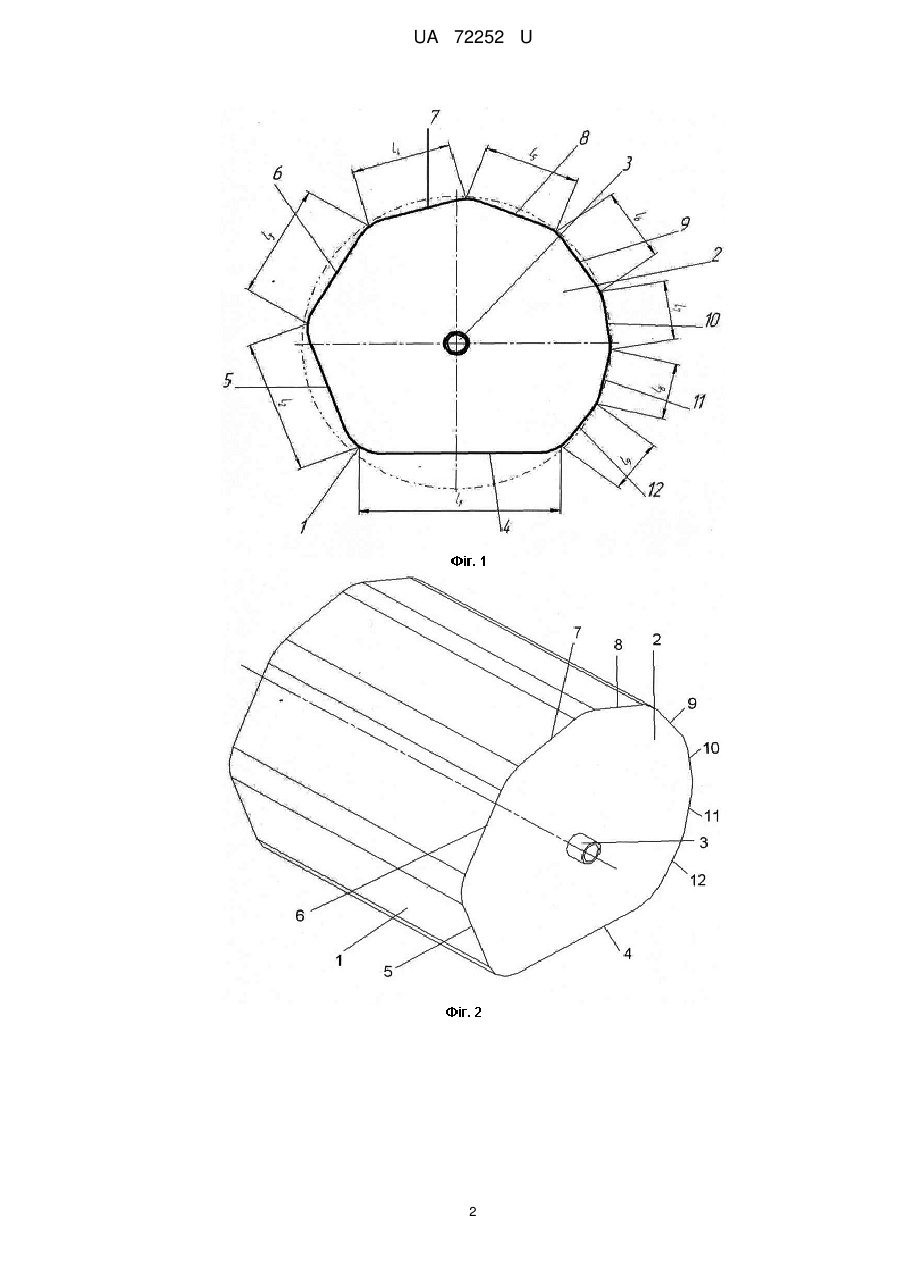

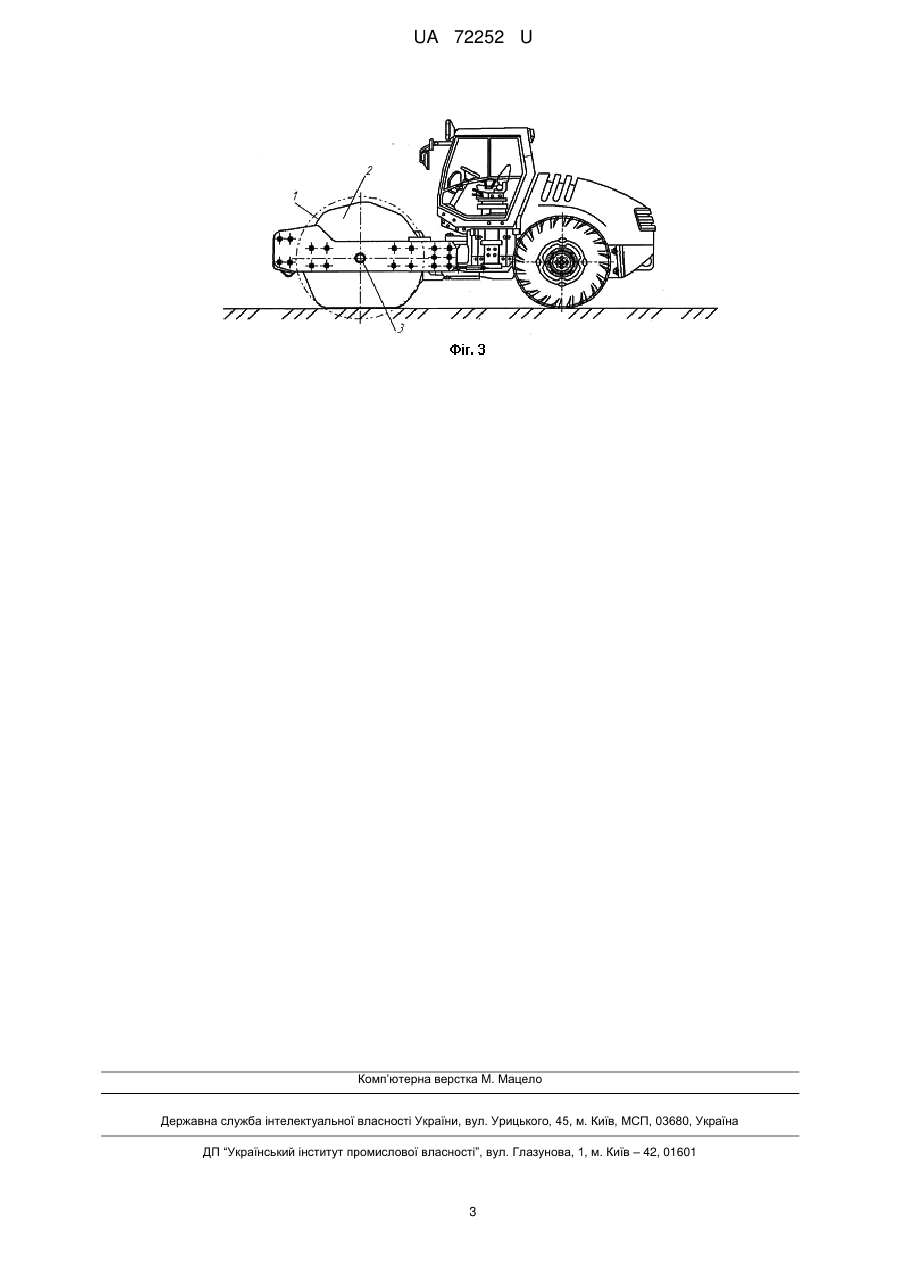

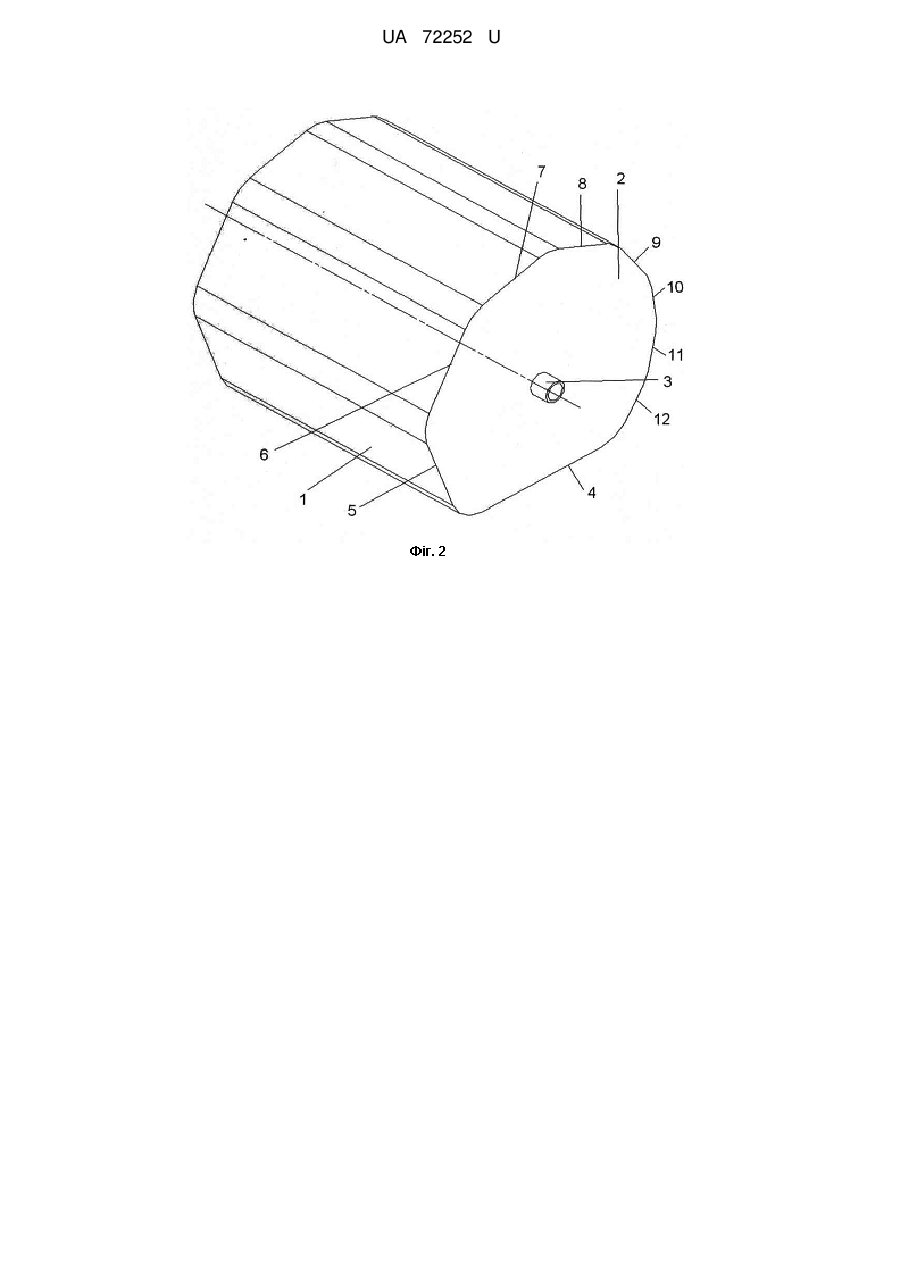

Реферат: Робоче обладнання котка являє собою валець із секційною робочою та боковою поверхнями, з'єднувальним валом. Кожна секція робочої поверхні вальця має різну довжину. UA 72252 U (12) UA 72252 U UA 72252 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва, зокрема до машин та механізмів для ущільнення ґрунтів та будівельних матеріалів. Відоме робоче обладнання котка, що містить валець, який має робочу та бокові поверхні [1]. Недоліком такого котка є те, що робоча поверхня вальця є гладкою, а це зменшує питомий тиск на ґрунт та знижує ефективність процесу ущільнення. Найближчим технічним рішенням є робоче обладнання котка, що містить валець, який має робочу із секціями та бокові поверхні, з'єднувальний вал [2]. Суттєвим недоліком цієї конструкції є те, що секції робочої поверхні мають однакову довжину. Це приводить до постійного питомого тиску на ґрунт, що знижує ефективність процесу ущільнення ґрунтів. В основу корисної моделі поставлена задача вдосконалення робочого обладнання котка, в якому за рахунок особливостей виконання робочої поверхні вальця досягається підвищення ефективності процесу ущільнення ґрунтів. Поставлена задача вирішується тим, що у робочому обладнанні котка, що являє собою валець, який має робочу із секціями та бокові поверхні, з'єднувальний вал, відповідно до корисної моделі, кожна секція робочої поверхні вальця має різну довжину, причому довжина секцій змінюється послідовно. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показаний валець, вигляд збоку; на фіг. 2 - те ж саме, в аксонометрії; на фіг. 3 показаний загальний вигляд котка. Робоче обладнання котка являє собою валець, який має робочу 1 та бокові 2 поверхні, з'єднувальний вал 3. На робочій поверхні 1 виконані секції 4-12, довжина яких l1-l9 послідовно зменшується l1>l2, l2>13, 13>14…18>19. Валець встановлюється на котку 13 за допомогою з'єднувального вала 3. Робоче обладнання котка працює таким чином. Ущільнення ґрунтів або будівельних матеріалів виконується при переміщенні котка по їх поверхні відповідно плану виконання цих робіт. Наявність секцій 4-12 різної довжини (від більшої до меншої) дозволяє послідовно збільшувати питомий тиск на ґрунт або будівельний матеріал. Це забезпечує підвищення ефективності ущільнення ґрунтів та будівельних матеріалів. Джерела інформації: 1. Строительные машины. Справочник в 2-х. т. Под. ред. В. А. Баумана, Ф. А. Лапира. Т. 1. М.: Машиностроение, 1976, стр. 147, рис. 157, а. 7 2. Патент України № 40869, МПК Е 01 С 19/22. Вібраційний коток, фіг. 12-14. Опубл. 27.04.09, Бюл. № 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Робоче обладнання котка, що являє собою валець, який має робочу із секціями та бокові поверхні, з'єднувальний вал, яке відрізняється тим, що кожна секція робочої поверхні вальця має різну довжину, причому довжина секцій змінюється послідовно. 1 UA 72252 U 2 UA 72252 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
