Номер патенту: 71927

Опубліковано: 17.01.2005

Автор: Шверсманн Бертольд

Завантажити PDF файл.

Формула / Реферат

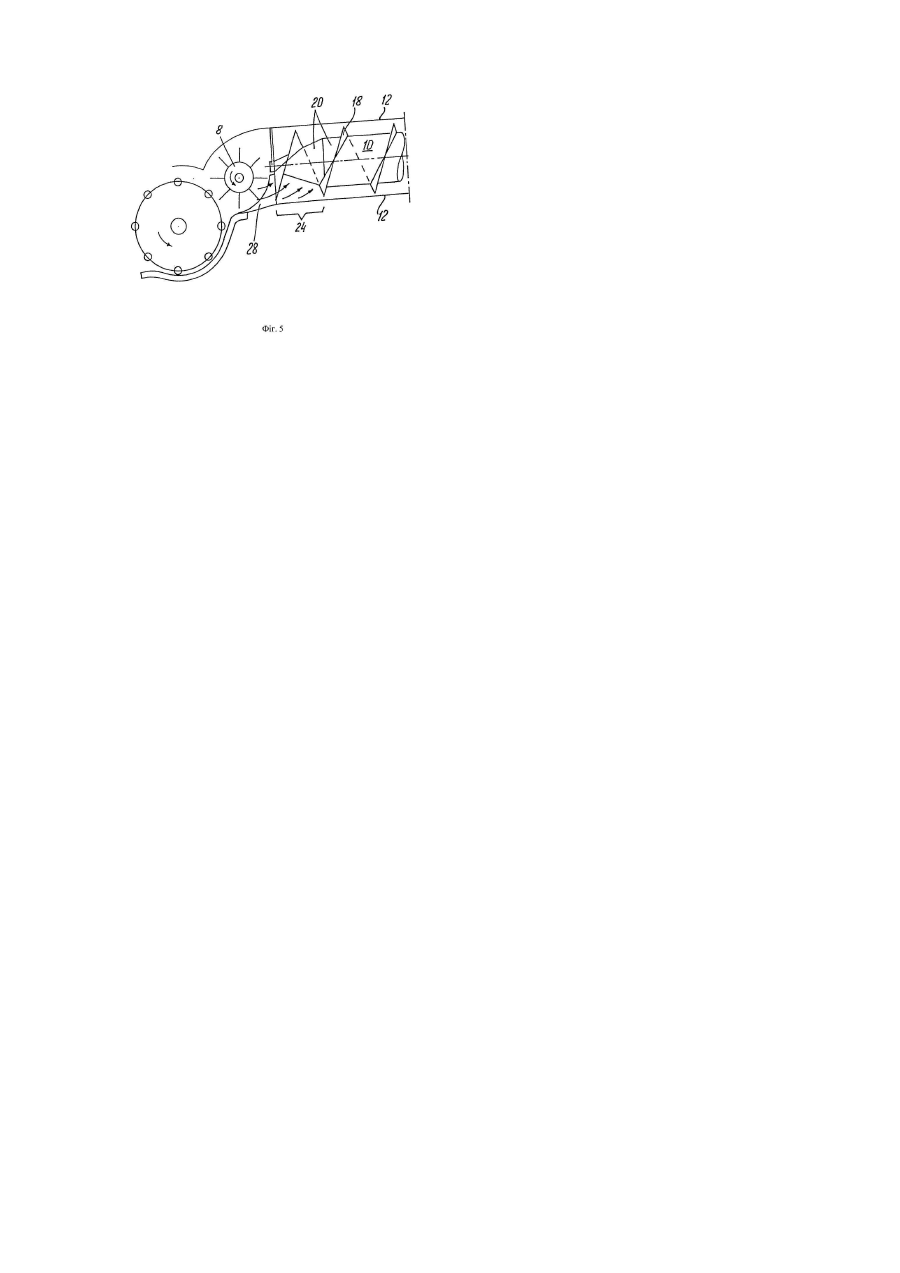

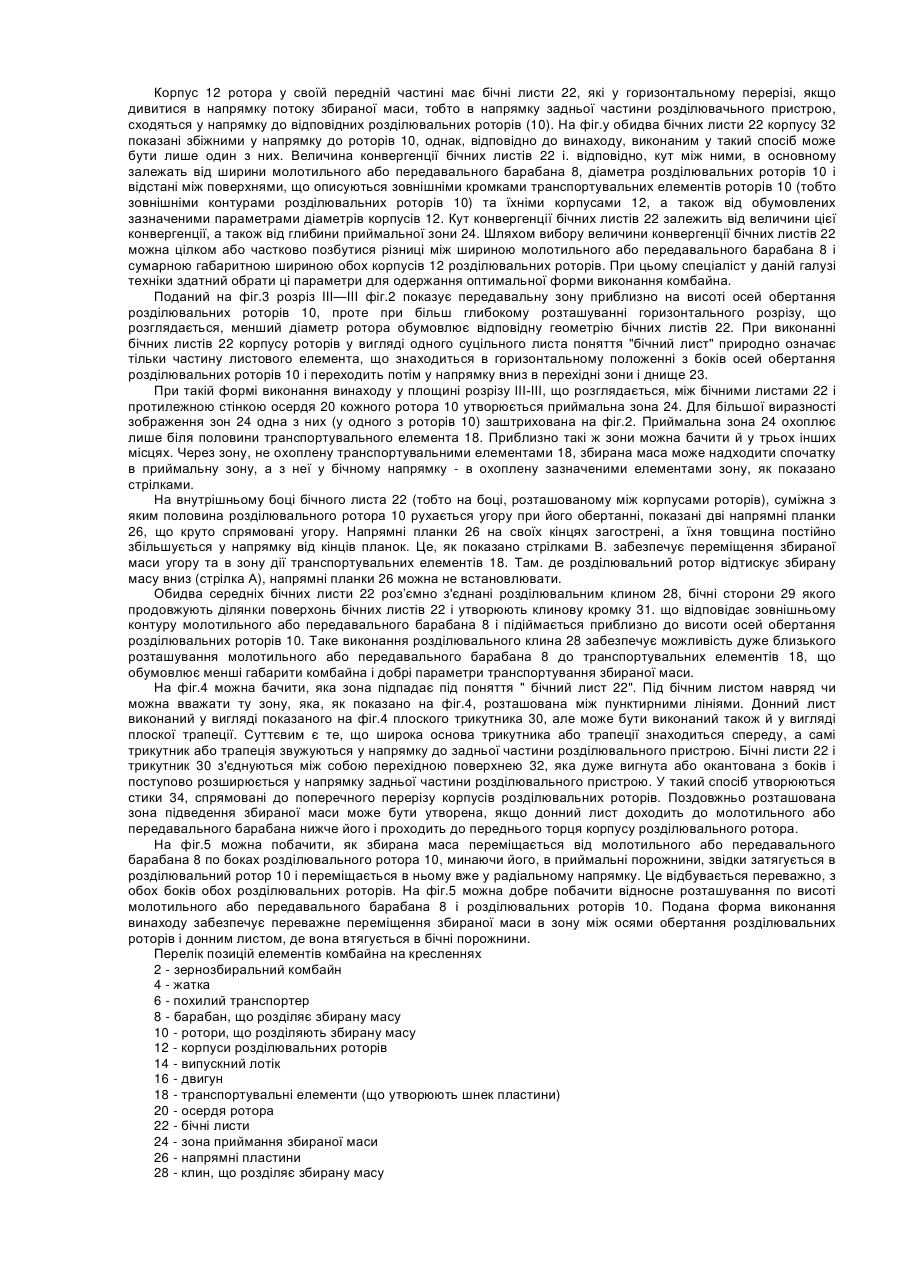

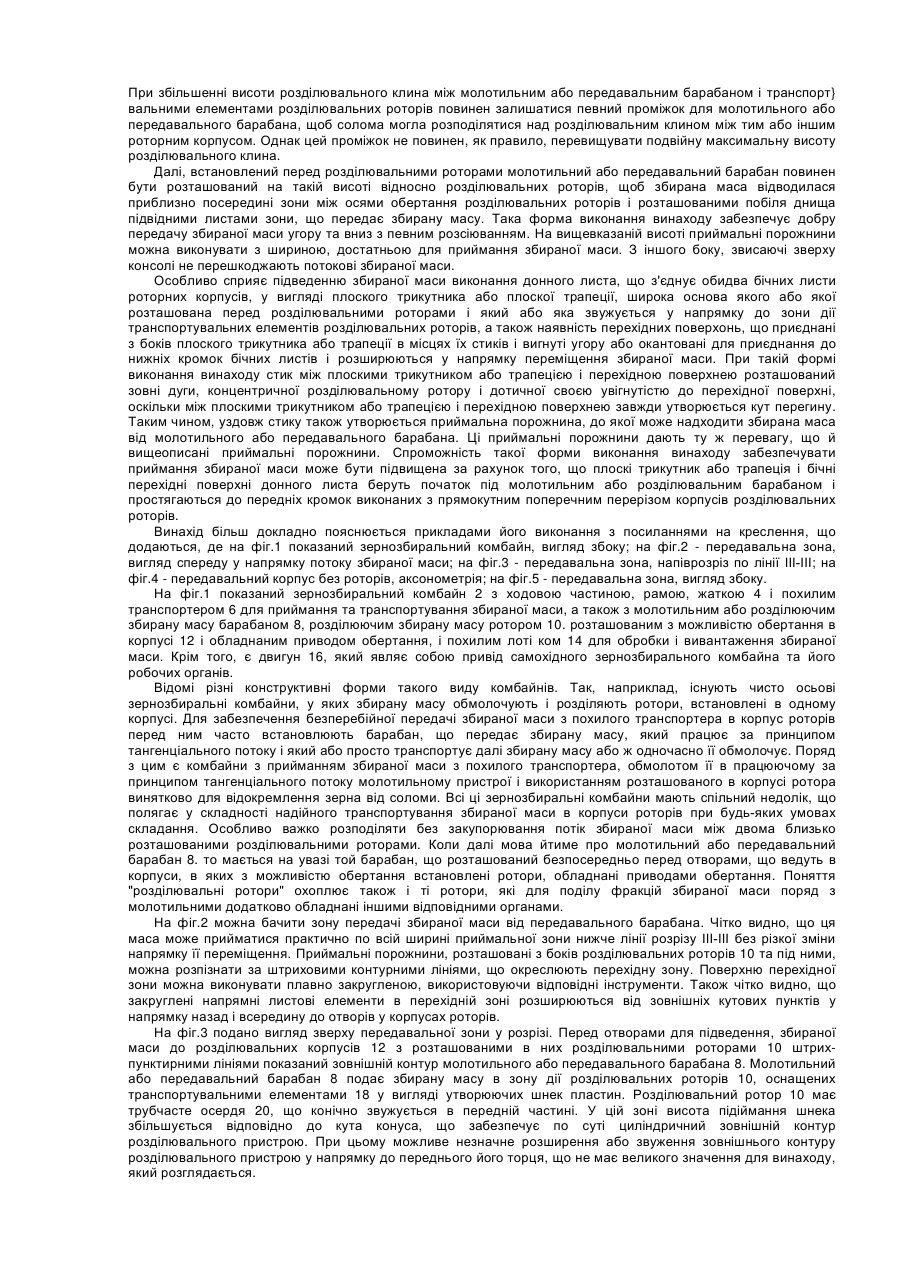

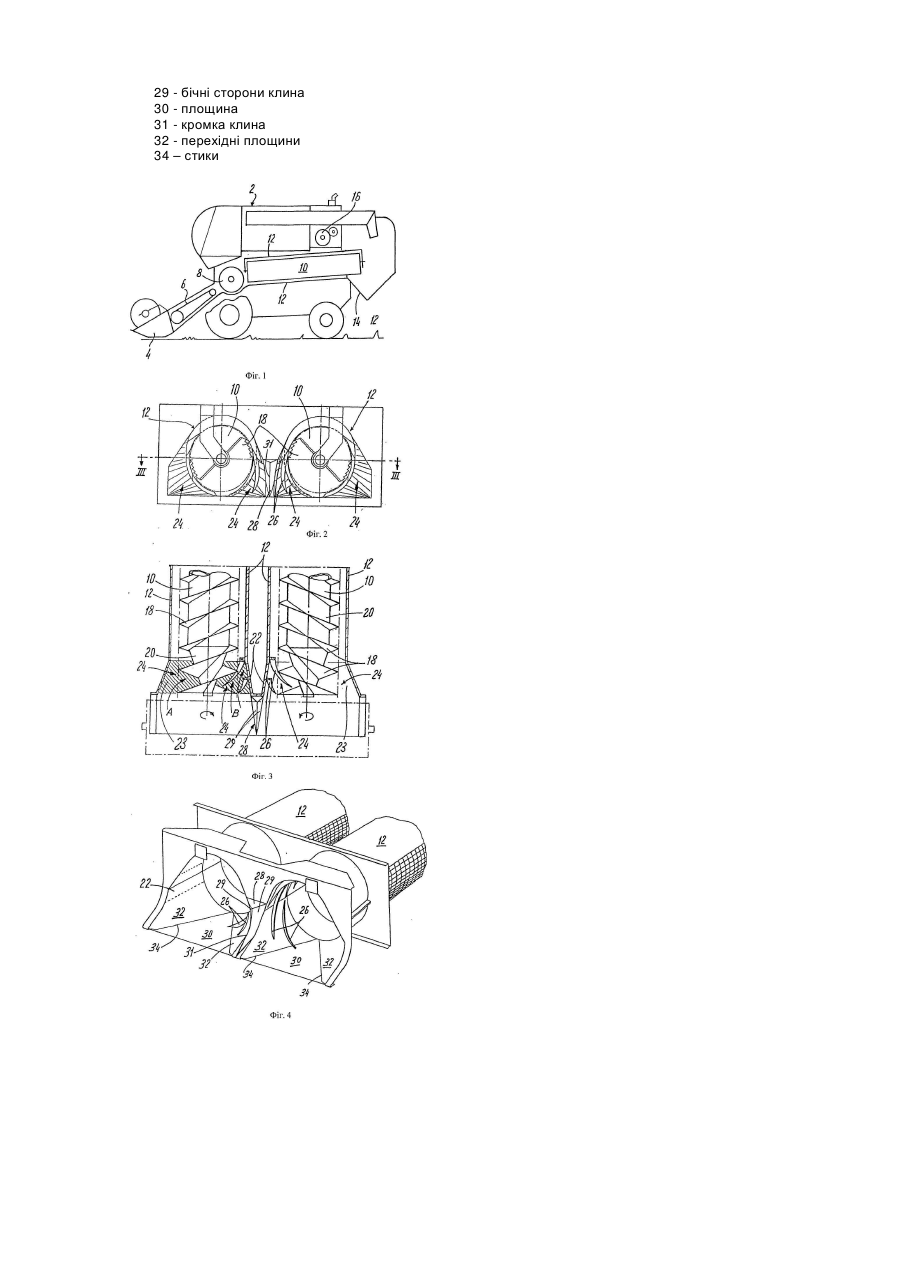

1. Самохідний зернозбиральний комбайн з ходовою частиною, рамою, робочими органами для приймання, транспортування і вивантаження збираної маси, а також пристроями для приведення робочих органів, причому робочі органи включають щонайменше один працюючий за принципом тангенціального потоку молотильний або передаючий збирану масу барабан і два встановлених за ним працюючих за принципом осьового потоку розділюючих збирану масу, ротори, які розташовані із можливістю обертання в корпусах, що їх охоплюють, і обладнані приводами обертання, а на розділювальних роторах встановлені видимі в передній зоні у напрямку потоку збираної маси транспортувальні елементи, які при своєму обертанні забезпечують по суті циліндричну базову форму зовнішнього контура оснащених цими транспортувальними елементами розділювальних роторів, а бічна поверхня осердя ротора конічно звужується в передній зоні у напрямку вперед, який відрізняється тим, що в передній приймальній зоні розміщені бічні листи корпусів розділювальних роторів, що в горизонтальному перерізі звужуються у напрямку до відповідних розділювальних роторів, якщо дивитися у напрямку потоку збираної маси, і в такий спосіб утворюють приймальну зону, що звужується у напрямку переміщення цієї маси до осердя ротора, причому тільки частина приймальної зони знаходиться в межах дії транспортувальних елементів.

2. Самохідний зернозбиральний комбайн за п. 1, який відрізняється тим, що на внутрішньому боці бічного листа, суміжна із яким половина розділювального ротора рухається угору при його обертанні, закріплені одна або декілька напрямних планок, спрямованих під крутим кутом угору і виконаних з загостреними кінцями і товщиною, що збільшується у напрямку переміщення збираної маси.

3. Самохідний зернозбиральний комбайн за п. 1 або 2, який відрізняється тим, що на внутрішньому боці бічного листа, суміжна з яким половина розділювального ротора рухається униз при його обертанні, не закріплено жодної напрямної планки.

4. Самохідний зернозбиральний комбайн за одним із попередніх пунктів, який відрізняється тим, що перед обома середніми бічними листами встановлений поздовжньо розташований клин, що розділяє збирану масу, який деякими своїми зонами відповідає зовнішньому контуру поперечного перерізу молотильного або передавального барабана і розташований від донної зони приблизно на висоті осей обертання розділювальних роторів.

5. Самохідний зернозбиральний комбайн за одним або більше попередніми пунктами, який відрізняється тим, що відстань між зовнішнім контуром поперечного перерізу молотильного або передавального барабана і розташованими на розділювальних роторах транспортувальними елементами максимум у три рази перевищує максимальну висоту розділювального клина над суміжними поверхнями напрямних листів.

6. Самохідний зернозбиральний комбайн за одним або більше попередніми пунктами, який відрізняється тим, що встановлений перед розділювальними роторами молотильний або передавальний барабан розташований на такій висоті відносно розділювальних роторів, що збирана маса відводиться приблизно посередині зони між осями обертання розділювальних роторів і розташованими біля днища підвідними листами зони, яка передає збирану масу.

7. Самохідний зернозбиральний комбайн за одним або більше попередніми пунктами, який відрізняється тим, що з'єднуючий обидва бічних листи корпуса розділювальних роторів донний лист виконаний у вигляді плоского трикутника або плоскої трапеції, широка основа якого або якої розташована перед розділювальними роторами і який або яка звужується у напрямку до зони дії транспортувальних елементів розділювальних роторів, а також перехідними поверхнями, що приєднані з боків плоского трикутника або трапеції в місцях їх стиків і вигнуті угору або окантовані для приєднання до нижніх кромок бічних листів і розширюються у напрямку переміщення збираної маси.

8. Самохідний зернозбиральний комбайн за п. 7, який відрізняється тим, що плоскі трикутник або трапеція і бічні перехідні поверхні донного листа беруть початок під молотильним або розділювальним барабаном і простягаються до передніх кромок, виконаних з прямокутним поперечним перерізом корпусів розділювальних роторів.

Додаткова інформація

Назва патенту англійською

Self-propelled grain combined harvester

Назва патенту російською

Самоходный зерноуборочный комбайн

МПК / Мітки

МПК: A01F 12/10

Мітки: зернозбиральний, комбайн, самохідний
