Номер патенту: 72592

Опубліковано: 15.03.2005

Автор: Баттегадзоре П'єро

Завантажити PDF файл.

Формула / Реферат

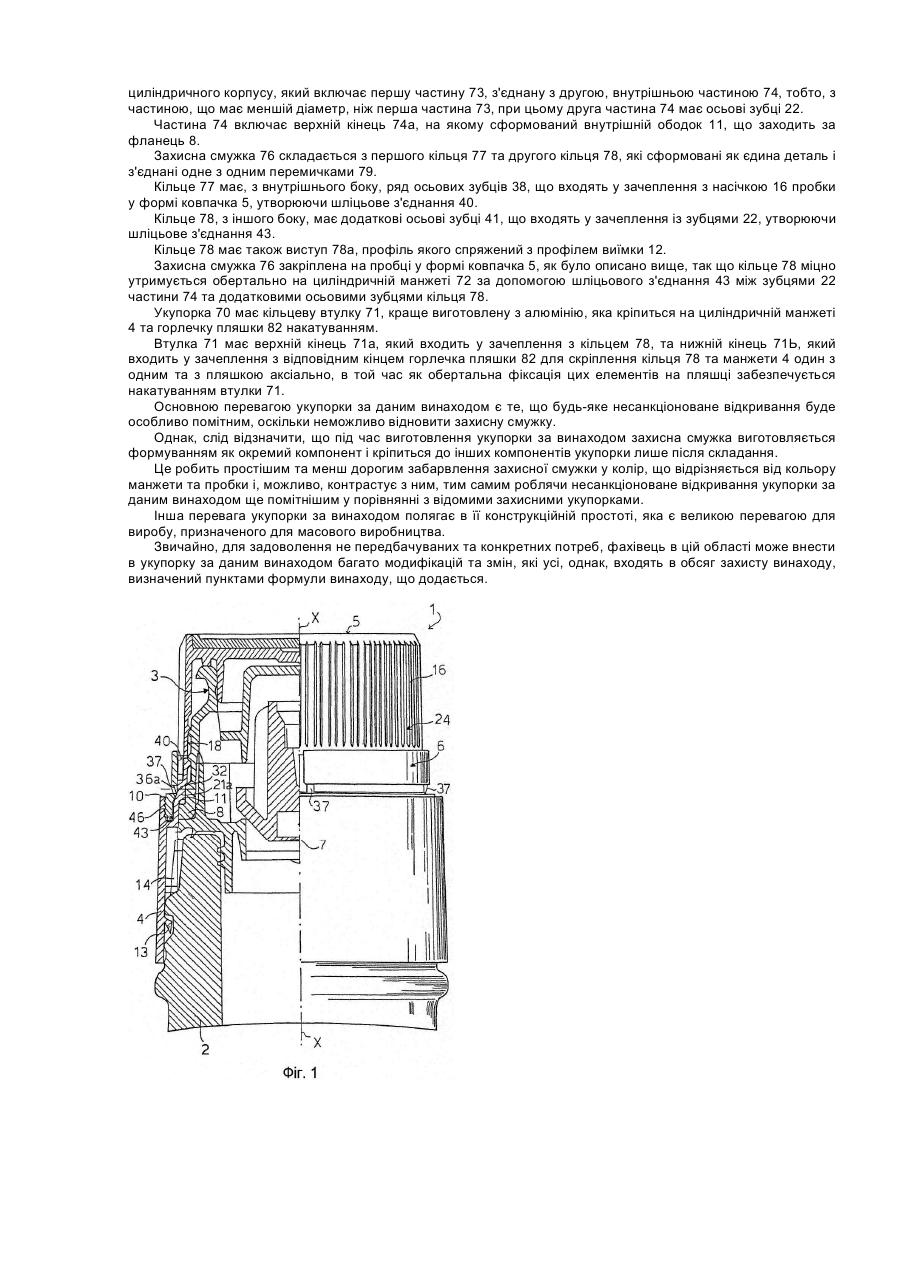

1. Захисна укупорка (1, 60, 70) для пляшок та подібного, що включає виливний пристрій (3), манжету (4, 72), яка має внутрішній обідок (11) для утримування виливного пристрою (3), пробку у формі ковпачка (5), з'єднану з виливним пристроєм (3) за допомогою нарізного з'єднання, (18) та захисну смужку (6, 61, 76), яка відрізняється тим, що захисна смужка (6, 61, 76) закріплена на пробці у формі ковпачка (5) і включає перше кільце (35, 63, 77) та друге кільце (36, 64, 78), міцно зчеплені з пробкою у формі ковпачка (5) та з циліндричною манжетою (4, 72), відповідно, причому перше кільце та друге кільце скріплені разом у такий спосіб, щоб вони могли бути розділені при першому викручуванні пробки у формі ковпачка (5) з виливного пристрою (3).

2. Укупорка (1, 60, 70) за п.1, у якій пробка у формі ковпачка (5) включає верхню стінку (26) та кільцеву юбку (24), причому кільцева юбка (24) виходить за верхню стінку (26), утворюючи кільцевий обідок (27), який утворює з верхньою стінкою (26) зовнішнє гніздо (28).

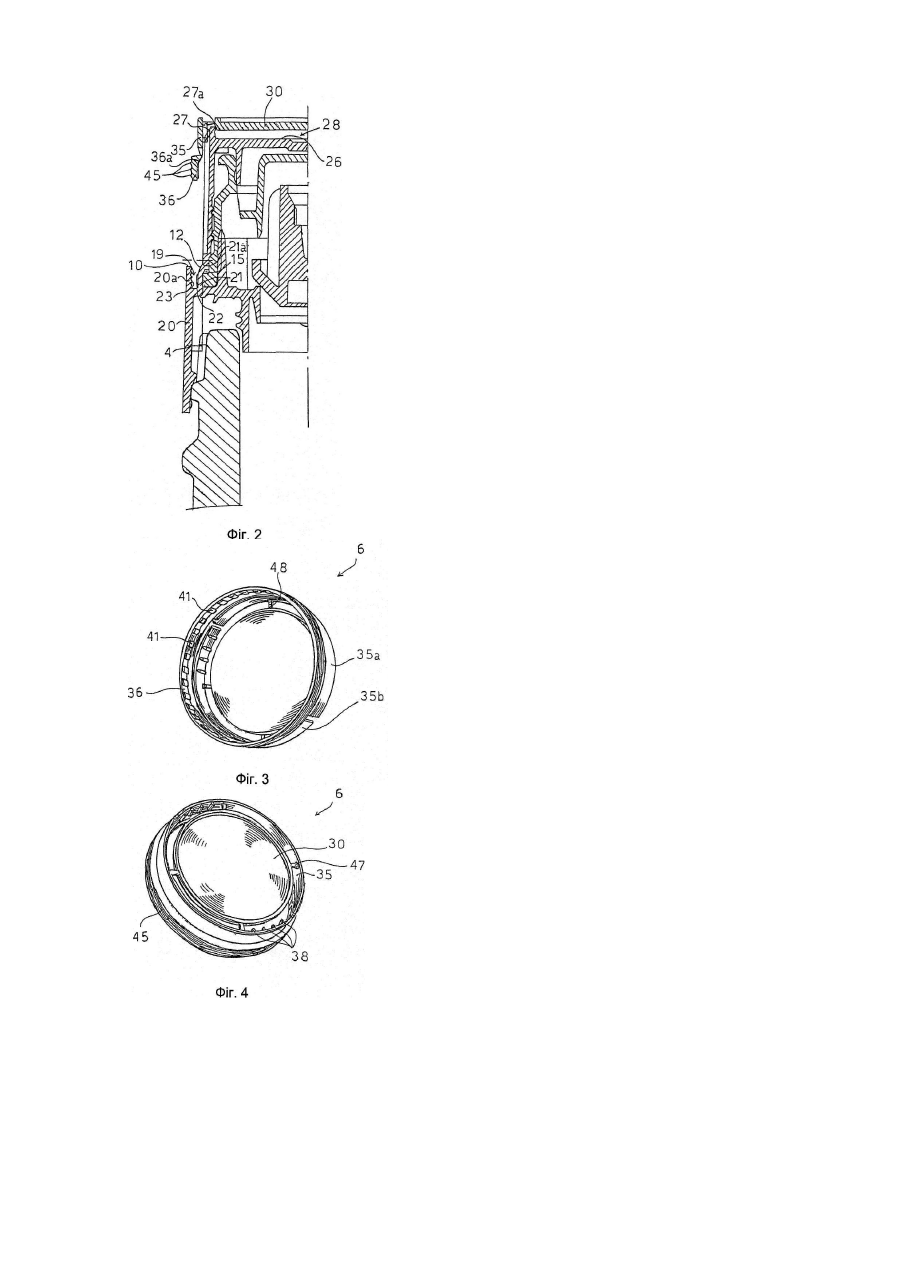

3. Укупорка (1, 60, 70) за п.2, яка додатково включає дископодібний елемент (30), розташований у гнізді (28) пробки у формі ковпачка (5).

4. Укупорка (1, 60, 70) за п.1, у якій пробка у формі ковпачка (5) та манжета (4) сформовані як єдина деталь, причому пробка у формі ковпачка (5) та циліндрична манжета (4) з'єднані одна з одною за допомогою лінії знеміцнення (32).

5. Укупорка (1, 60, 70) за п.2, у якій кільцева юбка (24) має насічку (16).

6. Укупорка (1, 60, 70) за п.1, у якій перше кільце (35, 64, 77) та друге кільце (36, 64, 78) сформовані як єдина деталь і з'єднані одне з одним за допомогою множини перемичок (37, 65, 79).

7. Укупорка (1, 60, 70) за п.6, у якій друге кільце (36, 64, 78) має виступ (36а, 64а, 78а), профіль якого доповнює профіль виїмки (12) стінки (21), яка утворює одне ціле з вказаною циліндричною манжетою (4).

8. Укупорка (1, 60) за п.1, у якій манжета (4) включає циліндричний корпус, що має кільцеву щілину (19), сформовану в області головного кінця (10) вказаної циліндричної манжети (4), спрямованого до пробки у формі ковпачка (5).

9. Укупорка (1, 60) за п.8, у якій кільцева щілина (19) утворена кінцевою частиною (20а) циліндричного корпусу та другою стінкою (21), яка проходить від циліндричного корпусу в напрямку головного кінця (10).

10. Укупорка (1, 60) за п.9, у якій друга стінка (21) проходить усередині циліндричного корпусу (4), причому кільцева щілина (19) знаходиться усередині циліндричного корпусу (4).

11. Укупорка (1, 60) за п.10, у якій друга стінка (21) має головний кінець (21 а), що зсередини має обідок (11), а ззовні - виїмку (12), причому головний кінець (21 а) з'єднаний з пробкою у формі ковпачка (5) за допомогою лінії знеміцнення (32).

12. Укупорка (1, 60) за п. 11, у якій друга стінка (21) має осьові зубці (22), сформовані на ній із зовнішнього боку.

13. Укупорка (1, 60) за п.12, у якій перше кільце (35, 63) має з внутрішнього боку ряд осьових зубців (38), які входять у зачеплення з нарізкою (16) пробки у формі ковпачка (5).

14. Укупорка (1, 60) за п.13, у якій друге кільце (36, 64) має з внутрішнього боку додаткові осьові зубці (41), які входять у зачеплення із зубцями (22).

15. Укупорка (1, 60) за п. 14, у якій друге кільце (36, 64) має із зовнішнього боку множину кільцевих виступів (45), які входять у зачеплення з каналами (23), сформованими на частині (20а) вказаної циліндричної манжети (4).

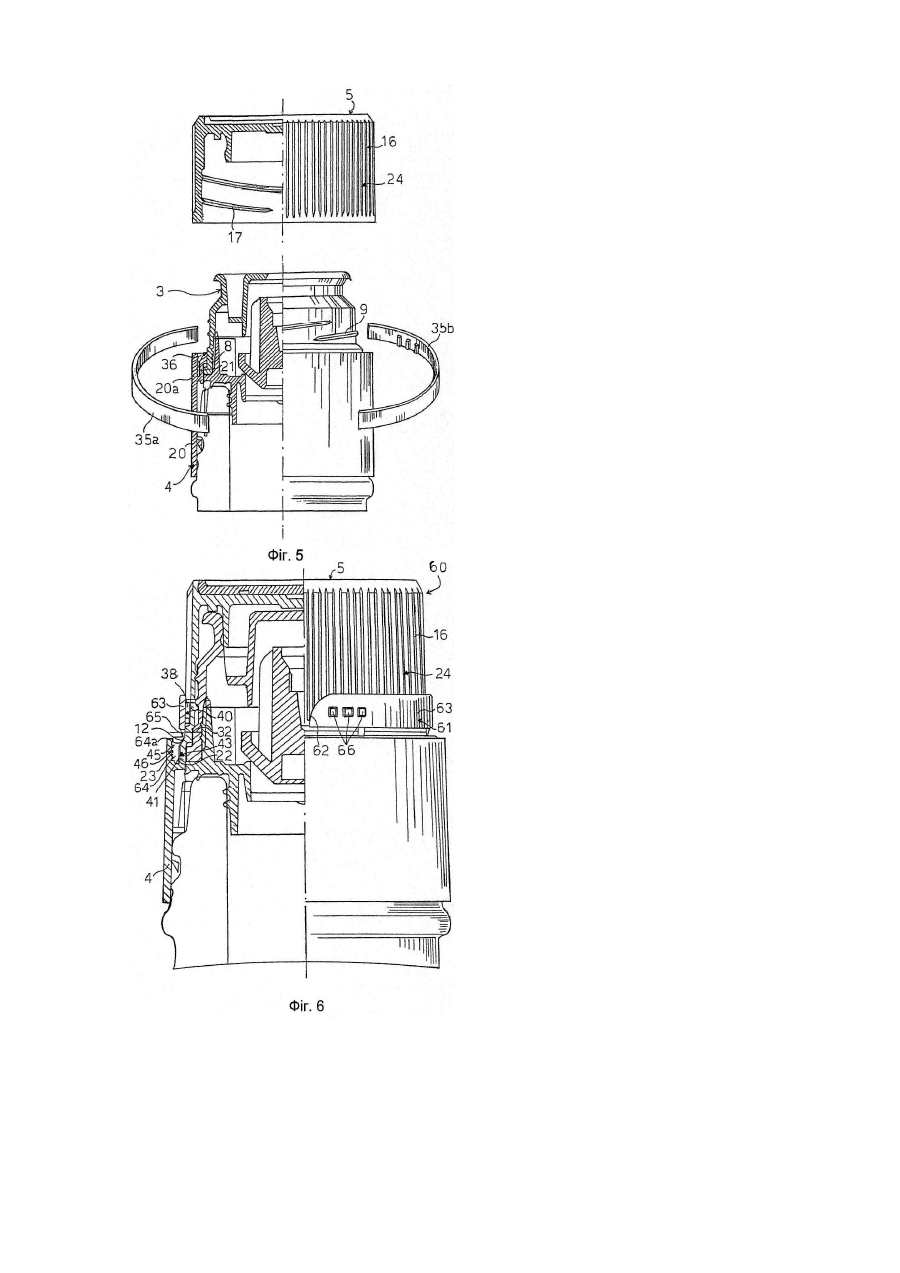

16. Укупорка (1) за п. 15, у якій перше кільце (35) розділене на дві конструкційно незалежні частини (35а, 35Ь) за допомогою двох діаметрально протилежних вирізів.

17. Укупорка (60) за п.15, у якій перше кільце (63) має осьовий розрив та край (62), сформований із закругленим профілем в області осьового розриву.

18. Укупорка (60) за п.17, у якій перше кільце (63) має рельєфні ділянки (66) поблизу краю (62).

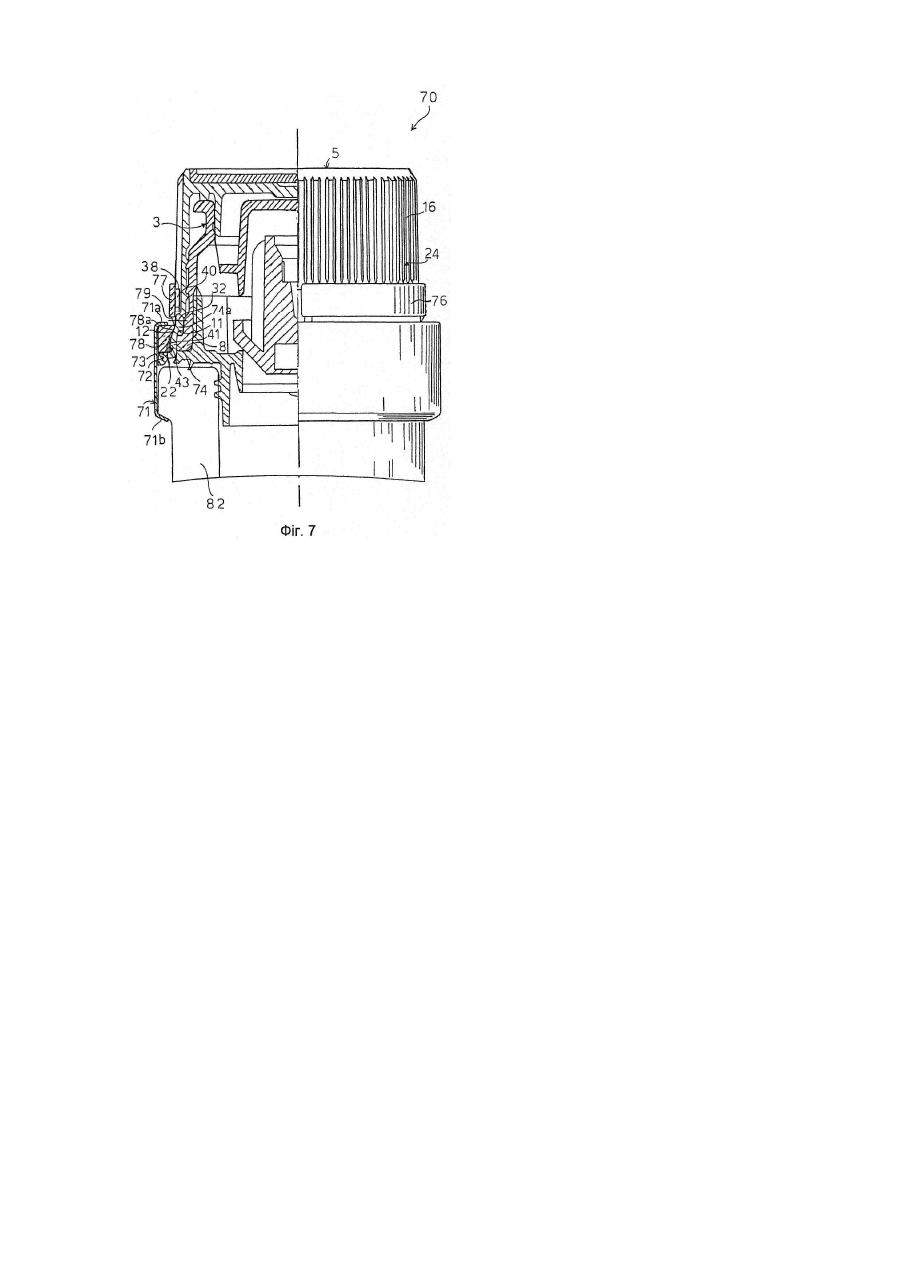

19. Укупорка (70) за п.7, у якій манжета (72) включає першу частину (73), з'єднану з другою частиною (74), що має діаметр, менший за діаметр першої частини (73), причому друга частина (74) має осьові зубці (22).

20. Укупорка (70) за п. 19, у якій частина (74) манжети (72) включає верхній кінець (74а), на якому сформований внутрішній ободок (11), що заходить за фланець (8).

21. Укупорка (70) за п.20, у якій перше кільце (77) має з внутрішнього боку ряд осьових зубців (38), які входять у зачеплення з канавками нарізки (16) пробки у формі ковпачка (5).

22. Укупорка (70) за п.21, у якій друге кільце (78) має з внутрішнього боку додаткові осьові зубці (41), які входять у зачеплення із зубцями (22).

23. Укупорка (70) за п.22, що включає втулку (71), закріплену на циліндричній манжеті (4) шляхом накатування, верхній кінець якої (71 а) входить у зачеплення з другим кільцем (78).

Текст

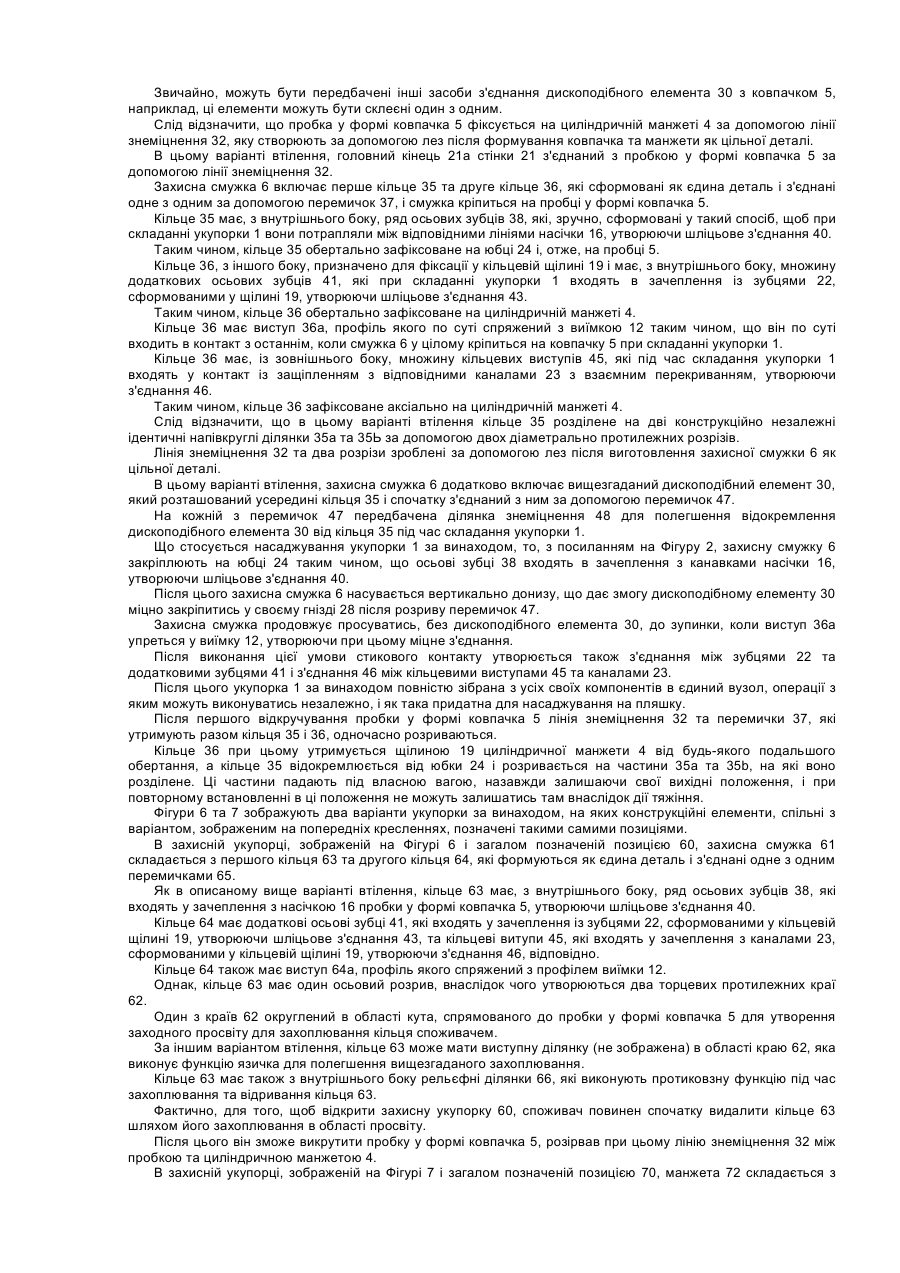

Даний винахід стосується захисної укупорки для пляшок та іншого згідно з преамбулою п.1 формули винаходу. Такі відомі укупорки широко використовуються, оскільки роблять помітним будь-яке несанкціоноване відкривання, тому що неможливо відновити захисну смужку. Хоч вищезгадані укупорки є корисними з функціонального погляду, вони мають серйозний недолік в тому, що виготовлення захисної смужки, яка за кольором відрізняється від пробки у формі ковпачка, є дещо ускладненим та дорогим, і що захисну смужку тому важко помітити, особливо якщо укупорка є монохроматичною, тобто, коли ковпачок та манжета мають однаковий колір. Відомо, що в області виготовлення вищезгаданих укупорок існує потреба в тому, щоб захисна смужка мала колір, контрастний до інших компонентів укупорки, особливо ковпачка, оскільки будь-які маніпуляції з укупоркою будуть при цьому ще помітнішими. В процесі виготовлення відомих укупорок захисна смужка формується разом з пробкою у формі ковпачка, так що вона може бути легко знята при першому його відкручуванні. Хоч можна використовувати захисну смужку, яка за кольором відрізняється від ковпачка, це небажано ускладнює вже трудомістку процедуру забарвлення і призводить до істотного збільшення виробничих витрат, оскільки необхідно здійснити дві окремі стадії забарвлення для однієї укупорки. Іншою визнаною потребою є спрощення та зниження вартості виробництва вищезгаданих укупорок. Технічна проблема, на якій оснований даний винахід, полягає в створенні захисної укупорки описаного типу, яка має конструкційні та функціональні характеристики, що задовольняють вищезгаданим вимогам і усувають вищезгадані недоліки. Ця проблема вирішується захисною укупоркою за п.1 формули винаходу. Інші характеристики та переваги укупорки за даним винаходом будуть зрозумілими з опису деяких кращих варіантів втілення, наведених нижче як не обмежувальні приклади, з посиланням на креслення, що додаються, на яких: Фігура 1 є видом в частковому розрізі укупорки за винаходом, Фігура 2 є частковим розрізом крізь укупорку за Фігурою 1 з розділеними деталями під час складання, Фігура 3 є перспективним видом знизу деталі укупорки за Фігурою 1, Фігура 4 є перспективним видом зверху деталі за Фігурою 3, Фігура 5 є видом в частковому розрізі укупорки за Фігурою 1 з розділеними деталями під час певної стадії її використання, Фігура 6 є видом в частковому розрізі іншого варіанту втілення укупорки за даним винаходом, і Фігура 7 є видом в частковому розрізі ще іншого варіанту втілення укупорки за даним винаходом. З посиланням на креслення, що додаються, захисна укупорка для пляшки 2, особливо для високоякісних горілчаних напоїв, загалом позначена позицією 1. Укупорка 1 включає виливний пристрій 3, циліндричну манжету 4, пробку у формі ковпачка 5 і захисну смужку 6, співвісно з'єднані один з одним вздовж осі Х-Х. Виливний пристрій 3 включає, у своїй внутрішній частині, запірний клапан, загалом позначений позицією 7, для попередження повторного заповнення пляшки, і має ззовні фланець 8 та зовнішню нарізку 9. Манжета включає циліндричний корпус 4, який у наведеному варіанті втілення має круговий поперечний переріз, витягнений в осьовому напрямку вздовж осі Х-Х від першого головного кінця 10, зверненого до пробки у формі ковпачка 5, до другого кінця. Циліндричний корпус обмежений стінкою 20 попередньо визначеної товщини. На першому головному кінці 10 циліндричний корпус 4 має кільцеву щілину 19, яка звернена, тобто відкривається в бік пробки у формі ковпачка 5. Ця кільцева щілина створена кінцевою частиною 20а стінки 20 циліндричного корпусу та другою стінкою 21, яка йде від циліндричного корпусу в напрямку першого головного кінця 10. В зображеному варіанті втілення кільцева щілина 19 сформована усередині циліндричного корпусу і тому друга стінка 21 простягнена від внутрішньої поверхні стінки 20 циліндричного корпусу, починаючись на попередньо визначеній відстані від першого головного кінця 10. Друга стінка 21 включає верхній кінець 21а, на якому знаходиться внутрішній ободок 11, що заходить за фланець 8, а також зовнішню виїмку 12. Циліндрична манжета 4 має усередині кільцевий виступ 13 та осьові виступи 14 для зачеплення з канавкою та жолобками, зробленими на пляшці 2, відповідно, для фіксації манжети 4 на пляшці аксіально та обертально. Манжета 4 в свою чергу утримує на пляшці 2 аксіально виливний пристрій 3 шляхом зачеплення ободка 11 за фланець 8. Між фланцем 8 та ободком 11 сформована зубчаста поверхня зчеплення 15 для обертальної фіксації виливного пристрою 3 на циліндричній манжеті 4 і, таким чином, на пляшці 2. Друга стінка 21 має множину осьових зубців 22, сформованих з внутрішнього боку, а головна ділянка 20а стінки 20 має множину кільцевих каналів 23. Пробка у формі ковпачка 5 має кільцеву юбку 24 із зовнішньою насічкою 16 і забезпечена внутрішньою нарізкою 17, яка разом із зовнішньою нарізкою 9 утворює нарізне з'єднання 18 для викручування пробки у формі ковпачка з виливного пристрою та її накручування на нього, в залежності від потреби. Юбка 24 виходить за верхню стінку 26 ковпачка 5, створюючи зовнішній кільцевий ободок 27, який утворює зовнішнє гніздо 28 для розташування дископодібного елемента 30. На верхній поверхні елемента 30 можуть бути надруковані чи нанесені написи, герби, торгові марки та/або будь-які інші графічні композиції, потрібні, наприклад, користувачу укупорки за даним винаходом. Для фіксації елемента 30 на ковпачку 5 кільцевий ободок 27 включає внутрішній обводовий виступ 27а, який може еластично деформуватись при вставленні дископодібного елемента 30 в гніздо 28. Дископодібний елемент 30 таким чином по суті встановлюється із защіпанням, оскільки діаметр елемента 30 трохи більше діаметра обводового виступу 27а. Звичайно, можуть бути передбачені інші засоби з'єднання дископодібного елемента 30 з ковпачком 5, наприклад, ці елементи можуть бути склеєні один з одним. Слід відзначити, що пробка у формі ковпачка 5 фіксується на циліндричній манжеті 4 за допомогою лінії знеміцнення 32, яку створюють за допомогою лез після формування ковпачка та манжети як цільної деталі. В цьому варіанті втілення, головний кінець 21а стінки 21 з'єднаний з пробкою у формі ковпачка 5 за допомогою лінії знеміцнення 32. Захисна смужка 6 включає перше кільце 35 та друге кільце 36, які сформовані як єдина деталь і з'єднані одне з одним за допомогою перемичок 37, і смужка кріпиться на пробці у формі ковпачка 5. Кільце 35 має, з внутрішнього боку, ряд осьових зубців 38, які, зручно, сформовані у такий спосіб, щоб при складанні укупорки 1 вони потрапляли між відповідними лініями насічки 16, утворюючи шліцьове з'єднання 40. Таким чином, кільце 35 обертально зафіксоване на юбці 24 і, отже, на пробці 5. Кільце 36, з іншого боку, призначено для фіксації у кільцевій щілині 19 і має, з внутрішнього боку, множину додаткових осьових зубців 41, які при складанні укупорки 1 входять в зачеплення із зубцями 22, сформованими у щілині 19, утворюючи шліцьове з'єднання 43. Таким чином, кільце 36 обертально зафіксоване на циліндричній манжеті 4. Кільце 36 має виступ 36а, профіль якого по суті спряжений з виїмкою 12 таким чином, що він по суті входить в контакт з останнім, коли смужка 6 у цілому кріпиться на ковпачку 5 при складанні укупорки 1. Кільце 36 має, із зовнішнього боку, множину кільцевих виступів 45, які під час складання укупорки 1 входять у контакт із защіпленням з відповідними каналами 23 з взаємним перекриванням, утворюючи з'єднання 46. Таким чином, кільце 36 зафіксоване аксіально на циліндричній манжеті 4. Слід відзначити, що в цьому варіанті втілення кільце 35 розділене на дві конструкційно незалежні ідентичні напівкруглі ділянки 35а та 35Ь за допомогою двох діаметрально протилежних розрізів. Лінія знеміцнення 32 та два розрізи зроблені за допомогою лез після виготовлення захисної смужки 6 як цільної деталі. В цьому варіанті втілення, захисна смужка 6 додатково включає вищезгаданий дископодібний елемент 30, який розташований усередині кільця 35 і спочатку з'єднаний з ним за допомогою перемичок 47. На кожній з перемичок 47 передбачена ділянка знеміцнення 48 для полегшення відокремлення дископодібного елемента 30 від кільця 35 під час складання укупорки 1. Що стосується насаджування укупорки 1 за винаходом, то, з посиланням на Фігуру 2, захисну смужку 6 закріплюють на юбці 24 таким чином, що осьові зубці 38 входять в зачеплення з канавками насічки 16, утворюючи шліцьове з'єднання 40. Після цього захисна смужка 6 насувається вертикально донизу, що дає змогу дископодібному елементу 30 міцно закріпитись у своєму гнізді 28 після розриву перемичок 47. Захисна смужка продовжує просуватись, без дископодібного елемента 30, до зупинки, коли виступ 36а упреться у виїмку 12, утворюючи при цьому міцне з'єднання. Після виконання цієї умови стикового контакту утворюється також з'єднання між зубцями 22 та додатковими зубцями 41 і з'єднання 46 між кільцевими виступами 45 та каналами 23. Після цього укупорка 1 за винаходом повністю зібрана з усіх своїх компонентів в єдиний вузол, операції з яким можуть виконуватись незалежно, і як така придатна для насаджування на пляшку. Після першого відкручування пробки у формі ковпачка 5 лінія знеміцнення 32 та перемички 37, які утримують разом кільця 35 і 36, одночасно розриваються. Кільце 36 при цьому утримується щілиною 19 циліндричної манжети 4 від будь-якого подальшого обертання, а кільце 35 відокремлюється від юбки 24 і розривається на частини 35а та 35b, на які воно розділене. Ці частини падають під власною вагою, назавжди залишаючи свої вихідні положення, і при повторному встановленні в ці положення не можуть залишатись там внаслідок дії тяжіння. Фігури 6 та 7 зображують два варіанти укупорки за винаходом, на яких конструкційні елементи, спільні з варіантом, зображеним на попередніх кресленнях, позначені такими самими позиціями. В захисній укупорці, зображеній на Фігурі 6 і загалом позначеній позицією 60, захисна смужка 61 складається з першого кільця 63 та другого кільця 64, які формуються як єдина деталь і з'єднані одне з одним перемичками 65. Як в описаному вище варіанті втілення, кільце 63 має, з внутрішнього боку, ряд осьових зубців 38, які входять у зачеплення з насічкою 16 пробки у формі ковпачка 5, утворюючи шліцьове з'єднання 40. Кільце 64 має додаткові осьові зубці 41, які входять у зачеплення із зубцями 22, сформованими у кільцевій щілині 19, утворюючи шліцьове з'єднання 43, та кільцеві витупи 45, які входять у зачеплення з каналами 23, сформованими у кільцевій щілині 19, утворюючи з'єднання 46, відповідно. Кільце 64 також має виступ 64а, профіль якого спряжений з профілем виїмки 12. Однак, кільце 63 має один осьовий розрив, внаслідок чого утворюються два торцевих протилежних краї 62. Один з країв 62 округлений в області кута, спрямованого до пробки у формі ковпачка 5 для утворення заходного просвіту для захоплювання кільця споживачем. За іншим варіантом втілення, кільце 63 може мати виступну ділянку (не зображена) в області краю 62, яка виконує функцію язичка для полегшення вищезгаданого захоплювання. Кільце 63 має також з внутрішнього боку рельєфні ділянки 66, які виконують протиковзну функцію під час захоплювання та відривання кільця 63. Фактично, для того, щоб відкрити захисну укупорку 60, споживач повинен спочатку видалити кільце 63 шляхом його захоплювання в області просвіту. Після цього він зможе викрутити пробку у формі ковпачка 5, розірвав при цьому лінію знеміцнення 32 між пробкою та циліндричною манжетою 4. В захисній укупорці, зображеній на Фігурі 7 і загалом позначеній позицією 70, манжета 72 складається з циліндричного корпусу, який включає першу частину 73, з'єднану з другою, внутрішньою частиною 74, тобто, з частиною, що має меншій діаметр, ніж перша частина 73, при цьому друга частина 74 має осьові зубці 22. Частина 74 включає верхній кінець 74а, на якому сформований внутрішній ободок 11, що заходить за фланець 8. Захисна смужка 76 складається з першого кільця 77 та другого кільця 78, які сформовані як єдина деталь і з'єднані одне з одним перемичками 79. Кільце 77 має, з внутрішнього боку, ряд осьових зубців 38, що входять у зачеплення з насічкою 16 пробки у формі ковпачка 5, утворюючи шліцьове з'єднання 40. Кільце 78, з іншого боку, має додаткові осьові зубці 41, що входять у зачеплення із зубцями 22, утворюючи шліцьове з'єднання 43. Кільце 78 має також виступ 78а, профіль якого спряжений з профілем виїмки 12. Захисна смужка 76 закріплена на пробці у формі ковпачка 5, як було описано вище, так що кільце 78 міцно утримується обертально на циліндричній манжеті 72 за допомогою шліцьового з'єднання 43 між зубцями 22 частини 74 та додатковими осьовими зубцями кільця 78. Укупорка 70 має кільцеву втулку 71, краще виготовлену з алюмінію, яка кріпиться на циліндричній манжеті 4 та горлечку пляшки 82 накатуванням. Втулка 71 має верхній кінець 71а, який входить у зачеплення з кільцем 78, та нижній кінець 71Ь, який входить у зачеплення з відповідним кінцем горлечка пляшки 82 для скріплення кільця 78 та манжети 4 один з одним та з пляшкою аксіально, в той час як обертальна фіксація цих елементів на пляшці забезпечується накатуванням втулки 71. Основною перевагою укупорки за даним винаходом є те, що будь-яке несанкціоноване відкривання буде особливо помітним, оскільки неможливо відновити захисну смужку. Однак, слід відзначити, що під час виготовлення укупорки за винаходом захисна смужка виготовляється формуванням як окремий компонент і кріпиться до інших компонентів укупорки лише після складання. Це робить простішим та менш дорогим забарвлення захисної смужки у колір, що відрізняється від кольору манжети та пробки і, можливо, контрастує з ним, тим самим роблячи несанкціоноване відкривання укупорки за даним винаходом ще помітнішим у порівнянні з відомими захисними укупорками. Інша перевага укупорки за винаходом полягає в її конструкційній простоті, яка є великою перевагою для виробу, призначеного для масового виробництва. Звичайно, для задоволення не передбачуваних та конкретних потреб, фахівець в цій області може внести в укупорку за даним винаходом багато модифікацій та змін, які усі, однак, входять в обсяг захисту винаходу, визначений пунктами формули винаходу, що додається.

Дивитися

Додаткова інформація

Назва патенту англійською

Security closure for bottles and the like

Назва патенту російською

Защитная укупорка для бутылок и подобного

МПК / Мітки

МПК: B65D 41/34

Мітки: подібного, пляшок, укупорка, захисна
