Корончатий ковпачок для закупорювання пляшок
Номер патенту: 3482
Опубліковано: 27.12.1994
Автори: Мєльніков Алєксєй Юрьєвіч, Юрьєв Дмітрій Ніколаєвіч, Ратніков Алєксандр Юрьєвіч
Формула / Реферат

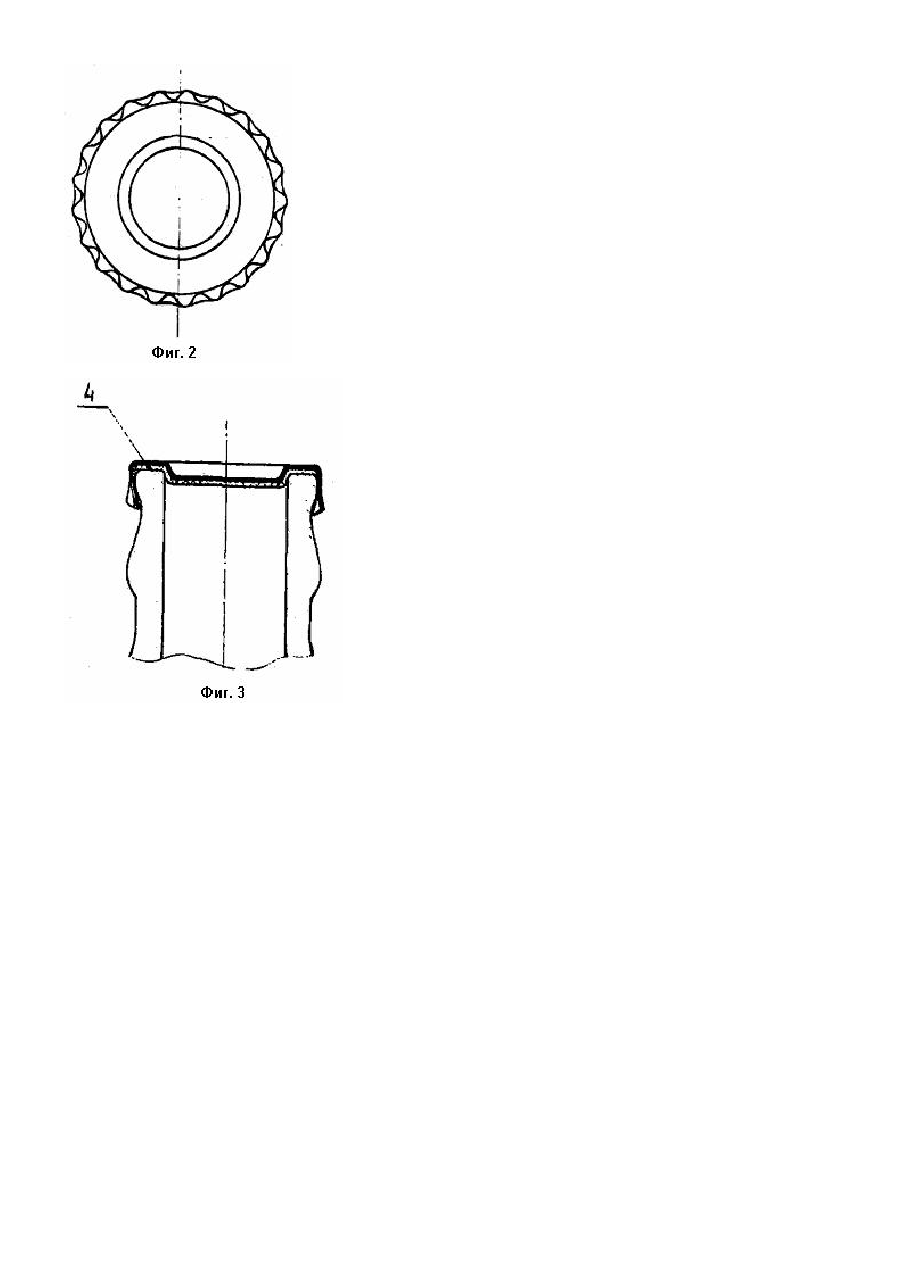

1. Корончатый колпачок для укупорки бутылок, состоящий из снабженной уплотнительной прокладки донной части с углублением в центре и стенок, выполненных в виде отходящей от периферии донной части конической юбки, расширяющейся к периферии и снабженной периферическим гофрированным запирающим пояском, причем донные части колпачка и углубления ориентированы в противоположные стороны, отличающийся тем, что углубление выполнено в форме усеченного конуса с меньшим диаметром основания, образующим донную часть углубления, а отношение высоты колпачка к глубине углубления равно 25-1,66.
2. Корончатый колпачок по п.1, отличающийся тем, что угол наклона стенок углубления к плоскости донной части колпачка равен 30-600.
Текст
Изобретение относится к укупорочным средствам для тары, в частности, к корончатым колпачкам для укупорки бутылок. Известен корончатый колпачок для укупорки бутылок, содержащий донную часть, от периферии которой отходит коническая юбка с запирающим гофрированным пояском, и уплотнительную прокладку [1]. Уплотнение бутылки при таком колпачке происходит лишь по торцу горлышка бутылки. Наиболее близким к заявленному является корончатый колпачок для укупорки бутылок, содержащий донную часть с цилиндрическим углублением в центре, от периферии которой отходит расширяющаяся коническая юбка с запирающим гофрированным пояском и уплотнительную прокладку [2]. В данном колпачке углубление по форме·цилиндра позволяет уплотнить бутылку не только по торцу горлышка, но и по внутренней поверхности горлышка бутылки. Однако, учитывая то, что поверхность горлышка может иметь небольшие неровности, трудно выбрать оптимальный размер цилиндрического углубления для того, чтобы была достигнута полная герметичность при укупорке бутылок с газированными напитками. В основу изобретения поставлена задача создать корончатый колпачок для укупорки бутылок, который, благодаря изменению формы углубления в его донной части, обеспечивал бы взаимодействие стенок углубления с внутренней поверхностью горлышка бутылки для компенсации неровностей этой поверхности и тем самым позволил бы повысить герметичность укупорки бутылок. Поставленная задача решается тем, что в корончатом колпачке для укупорки бутылок, состоящем из снабженных уплотнительной прокладкой донной части с углублением в центре и стенок, выполненных в виде отходящей от периферии донной части конической юбки, расширяющейся к периферии и снабженной периферическим гофрированным запирающим пояском, причем донные части колпачка и углубления ориентированы в противоположные стороны, согласно изобретению углубление выполнено в форме усеченного конуса с меньшим диаметром основания, образующего донную часть углубления, а отношение высоты колпачка к глубине углубления равно 25-1,66 при угле наклона стенок углубления к плоскости донной части колпачка, равном, преимущественно. 30-60°. Это позволяет обеспечить надежный контакт не только по торцевой поверхности горловины бутылки, но и по ее внутренней поверхности. При соотношении высоты колпачка Η к глубине углубления h большем 25(H)h>25) донная часть колпачка практически не будет иметь углубления. При отношении H/h25 или при H/h
ДивитисяДодаткова інформація
Назва патенту англійськоюCrown cap for closing of bottles
Автори англійськоюRatnikov Alieksandr Yurievich, Mielnikov Alieksiei Yurievich
Назва патенту російськоюКорончатый колпачок для закупоривания бутылок
Автори російськоюРатников Александр Юрьевич, Мельников Алексей Юрьевич
МПК / Мітки
МПК: B65D 41/02
Мітки: закупорювання, корончатий, пляшок, ковпачок
