Універсальний коток

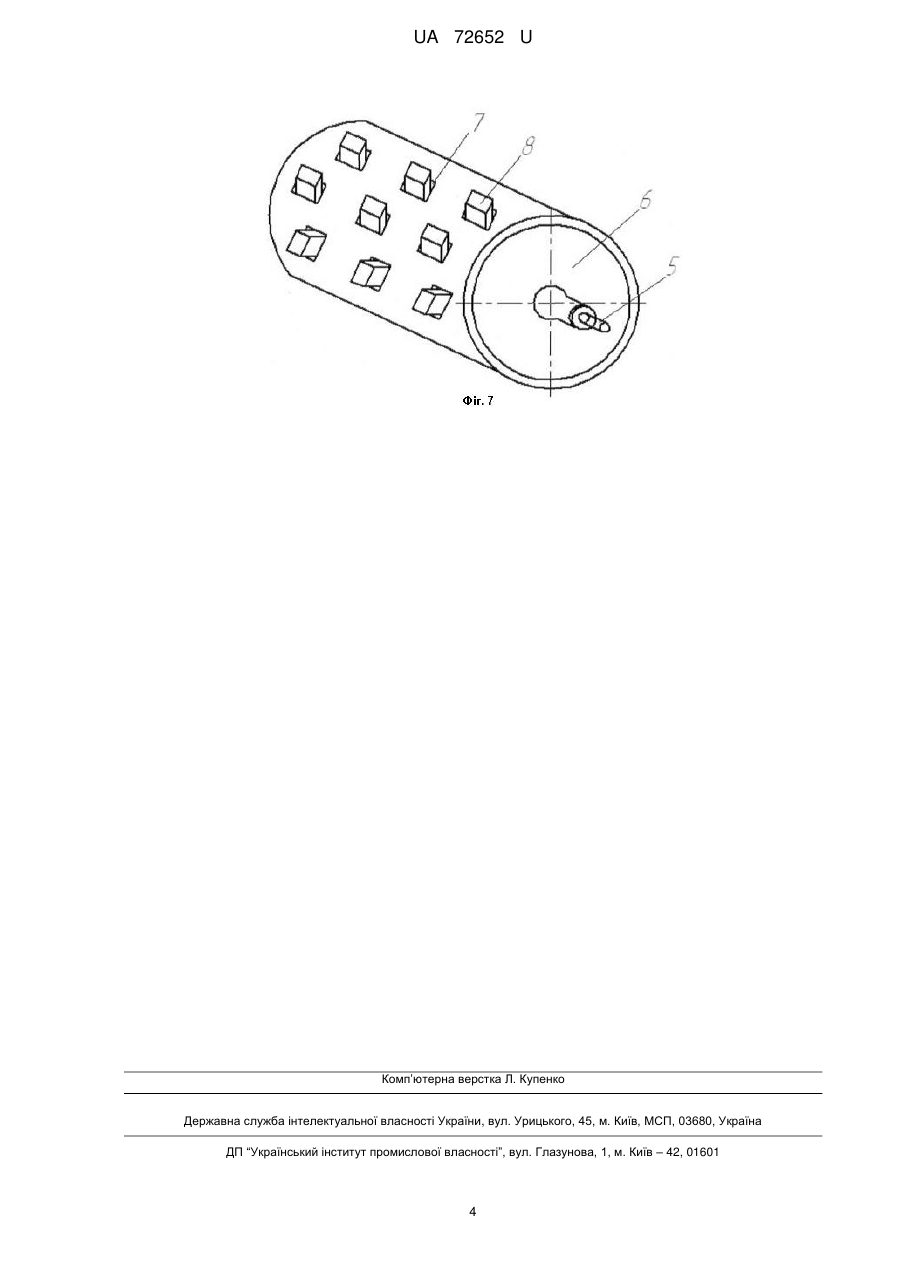

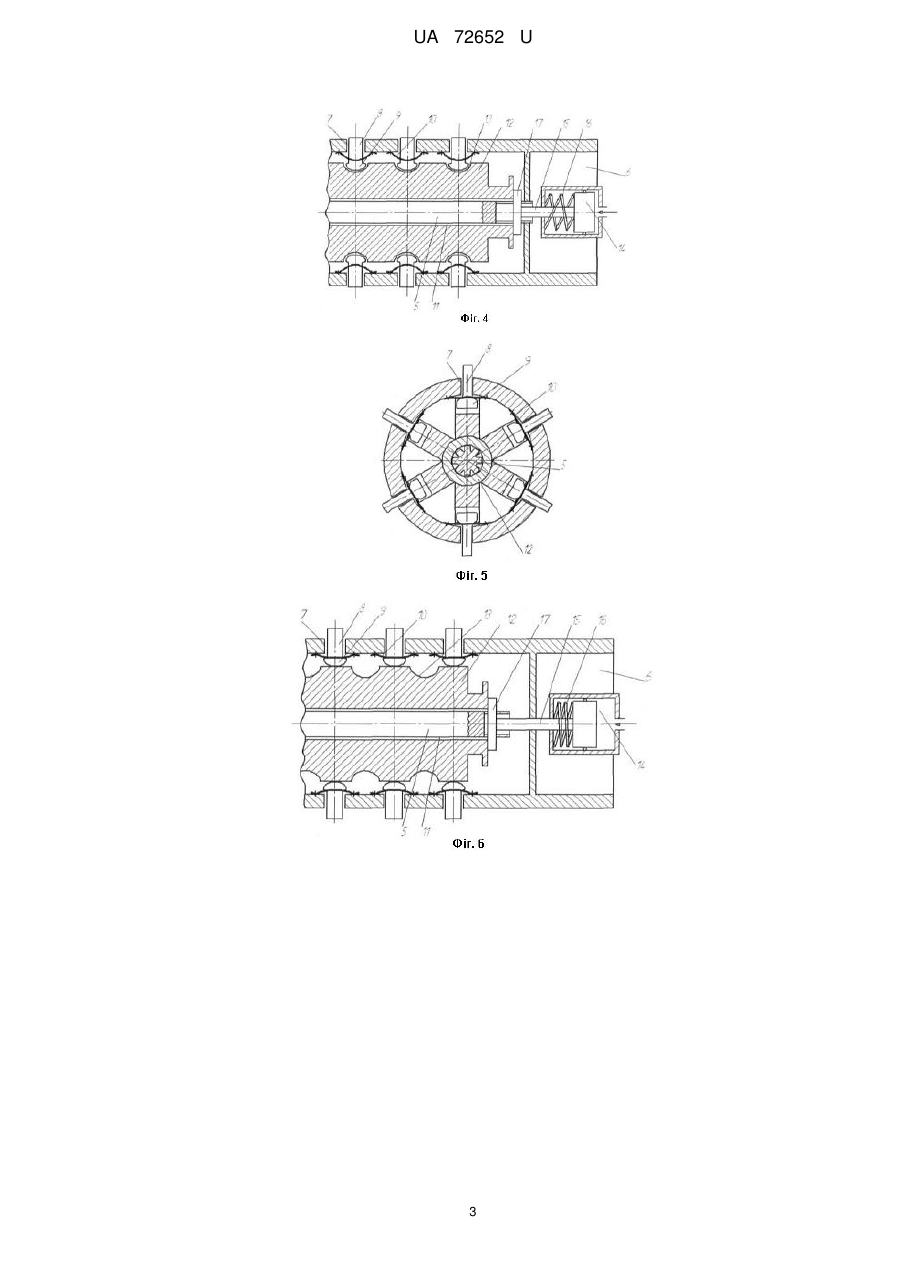

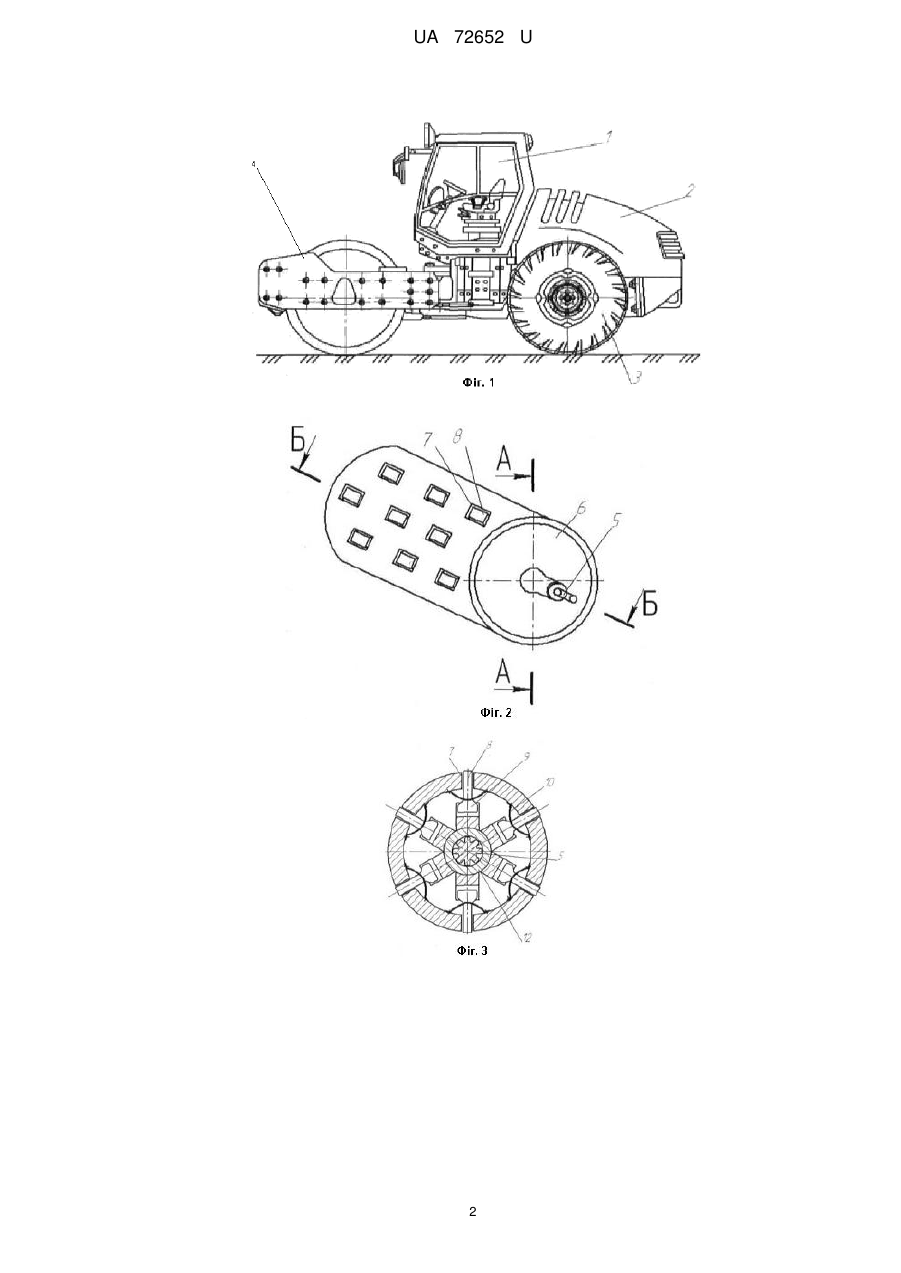

Реферат: Універсальний коток містить кабіну, привод, раму, приводний валець, робочий валець з отворами, кулачки, пристрій керування кулачками. UA 72652 U (12) UA 72652 U UA 72652 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до машин та механізмів для ущільнення ґрунтів та будівельних матеріалів. Відомий коток, що містить привод, раму, валець та баласт [1]. Недоліком такого котка є те, що робоча рама з вальцем є причіпними, що збільшує габаритні розміри котка та знижує його маневреність. Найближчим технічним рішенням є коток, що містить кабіну, привод, раму, приводний та робочий вальці [2]. Робочий валець може замінюватися на інший вид вальця в залежності від типу ґрунтів. Суттєвим недоліком цієї конструкції є неможливість швидкої заміни робочого вальця однієї форми на інший вид при зміні типу ґрунтів та необхідність у змінних вальцях, що знижує ефективність процесу ущільнення ґрунтів та підвищує металоємкість котка. В основу корисної моделі поставлена задача вдосконалення котка, в якому за рахунок особливостей виконання робочого вальця та встановлення додаткових елементів досягається підвищення ефективності процесу ущільнення ґрунтів. Поставлена задача вирішується тим, що у котку, що містить кабіну, привод, раму, приводний та робочий вальці, відповідно до корисної моделі, робочий валець виконаний з отворами, в яких із можливістю радіального переміщення встановлені кулачки, причому робочий валець оснащений пристроєм керування кулачками. Це дозволяє швидко змінювати форму робочого вальця в залежності від типу ґрунтів та технологічних вимог виробництва. Різна форма робочого вальця дозволяє більш якісно ущільнювати ґрунт і це забезпечує підвищення ефективності ущільнення ґрунтів та будівельних матеріалів. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показаний загальний вигляд універсального котка; на фіг. 2 показана аксонометрія робочого вальця; на фіг. 3 і на фіг. 4 показані перерізи А-А та Б-Б на фіг. 2; на фіг. 5 і на фіг. 6 - теж саме при висунутих кулачках; на фіг. 7 показана аксонометрія робочого вальця з висунутими кулачками. Універсальний коток містить кабіну 1, привод 2 з приводним вальцем 3 та раму 4. На рамі 4 шарнірно на осі 5 встановлений робочий валець 6, виконаний з отворами 7, в яких із можливістю радіального переміщення встановлені кулачки 8 з упорами 9 та тарілчастими пружинами 10. Робочий валець 6 оснащений пристроєм керування кулачками 8: всередині робочого вальця 6 на осі 5 за допомогою шліців 11 встановлена втулка 12 із заглибленнями 13, а на торцевій поверхні робочого вальця 6 закріплений гідроциліндр 14 зі штоком 15 та пружиною 16, причому шток 15 через чеку 17 контактує з втулкою 12. Універсальний коток працює таким чином. В залежності від типу ґрунтів (пісок, суглинок, глина) або будівельних матеріалів, а також технологічних вимог виробництва робочий валець 6 має циліндричну форму (фіг. 2-4) або з висунутими кулачками (фіг. 5-7). Ущільнення ґрунтів або будівельних матеріалів виконується при переміщенні котка по їх поверхні відповідно плану виконання цих робіт. Радіальне переміщення кулачків 8 виконується при висуненні штока 15 гідроциліндра 14, переміщенні чеки 17 та втулки 12. Кулачки 8 піднімаються із заглиблень 13 та виходять з отворів 7 робочого вальця 6. При цьому тарілчасті пружини 10 стискаються. При необхідності ущільнення ґрунтів циліндричним робочим вальцем 6, шток 15 гідроциліндра 14 переміщує втулку 12 таким чином, що кулачки 8 входять у заглиблення 13. Тарілчасті пружини 10 сприяють переміщенню кулачків 8 всередину робочого вальця 6. Виконання робочого вальця з отворами, в яких із можливістю радіального переміщення встановлені кулачки та оснащення його пристроєм керування кулачками, дозволяє швидко змінювати форму робочого вальця в залежності від типу ґрунтів та технологічних вимог виробництва. Це забезпечує підвищення ефективності ущільнення ґрунтів та будівельних матеріалів. Джерела інформації: 1. Строительные машины. Справочник в 2-х. т. Под. ред. В.А. Баумана, Ф.А. Лапира. Т.І. М.: Машиностроение, 1976. - С. 147, рис. 157, а. 7 2. Патент України № 40869, МПК Е01С 19/22. Вібраційний коток, фіг. 3, 6, 16-18. Опубл. 27.04.09, Бюл. № 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Універсальний коток, що містить кабіну, привод, раму, приводний та робочий вальці, який відрізняється тим, що робочий валець виконаний з отворами, в яких із можливістю радіального переміщення встановлені кулачки, причому робочий валець оснащений пристроєм керування кулачками. 1 UA 72652 U 2 UA 72652 U 3 UA 72652 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
