Гідродинамічний генератор коливань

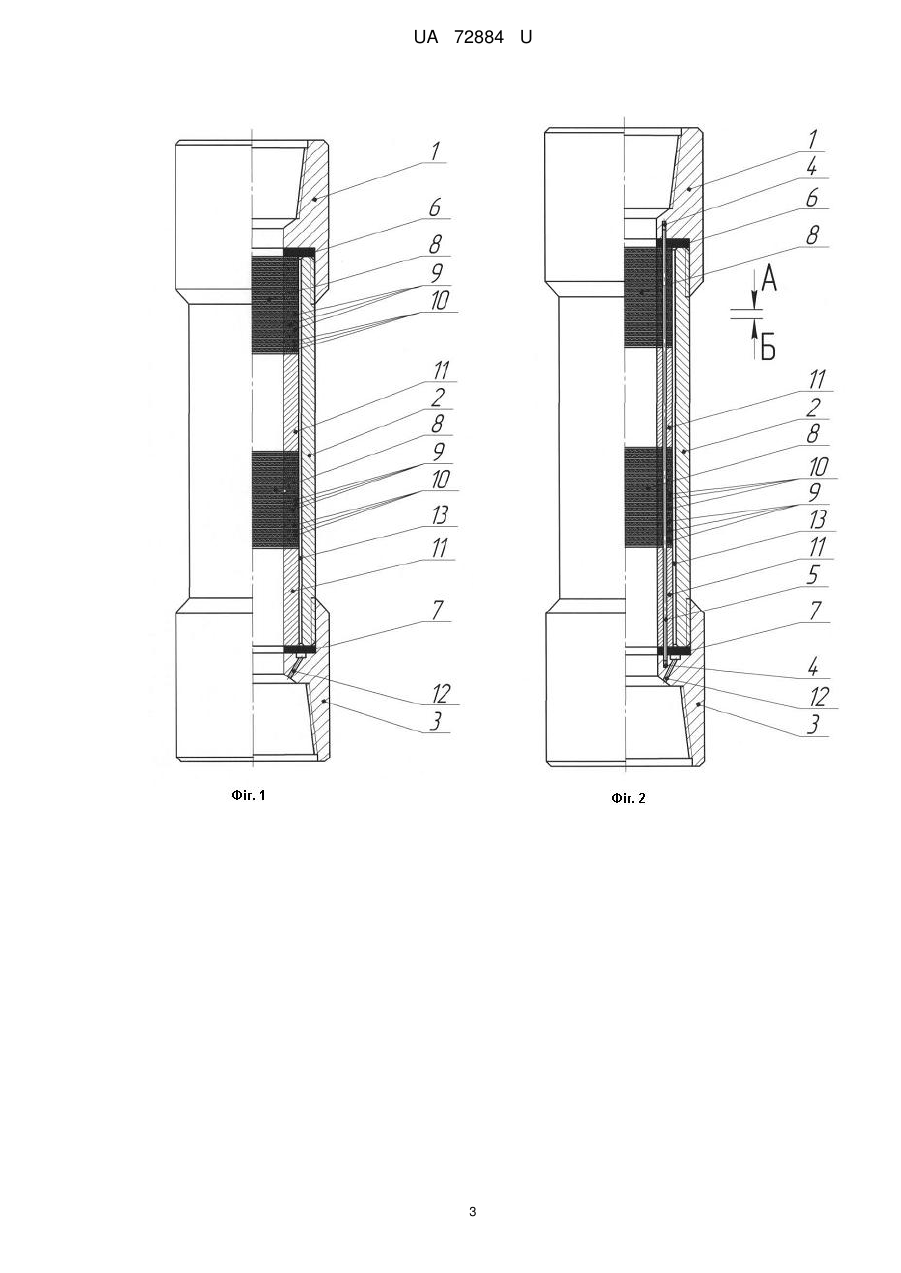

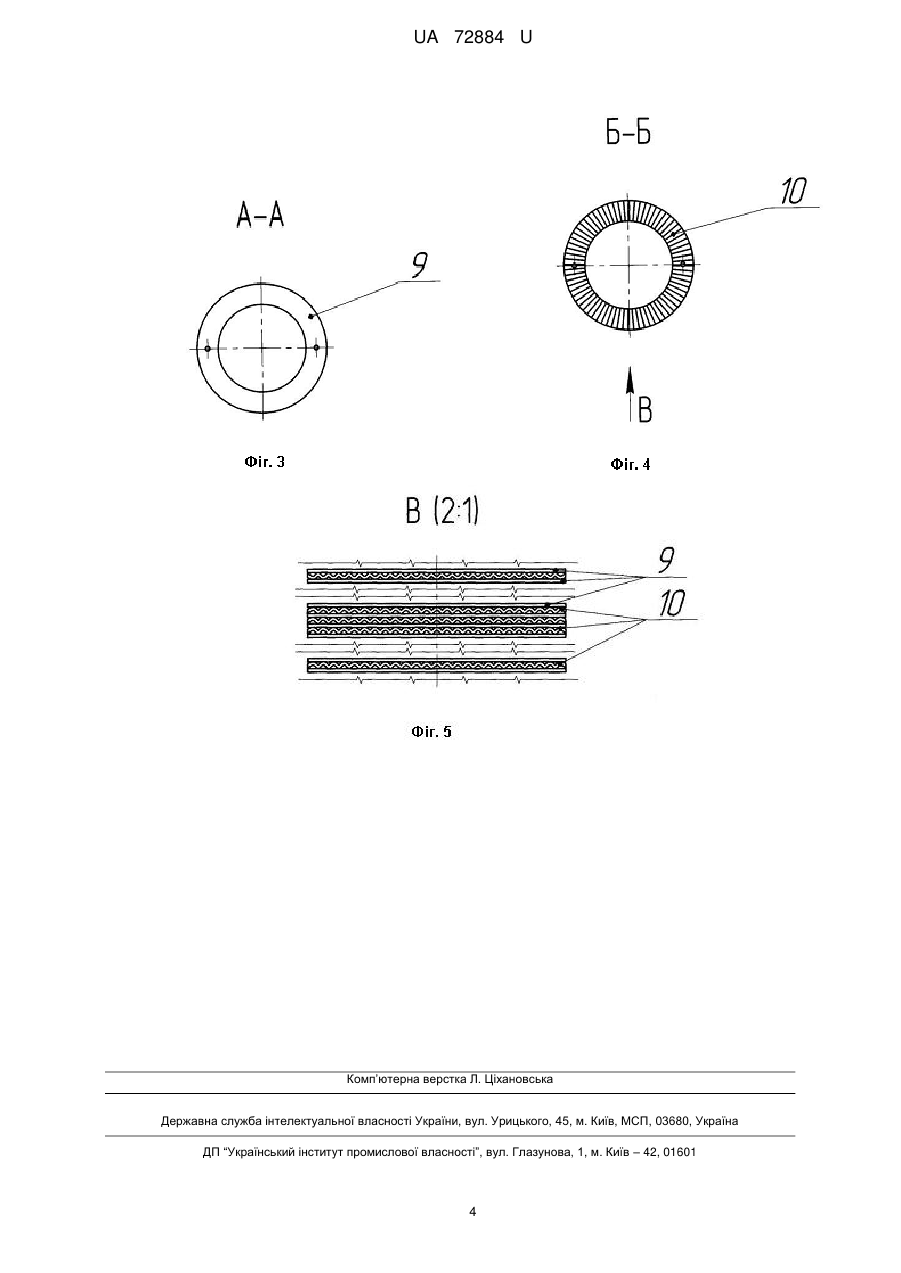

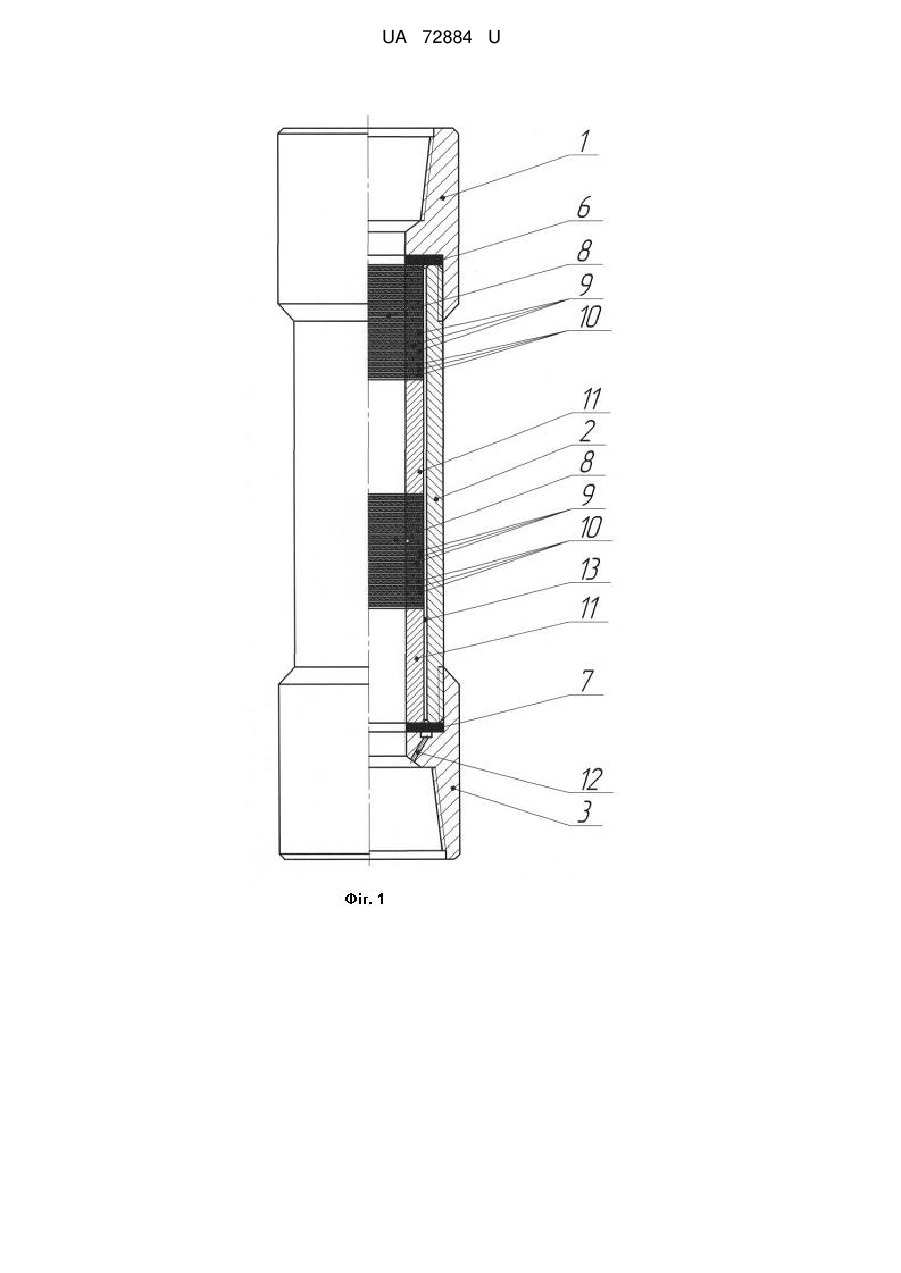

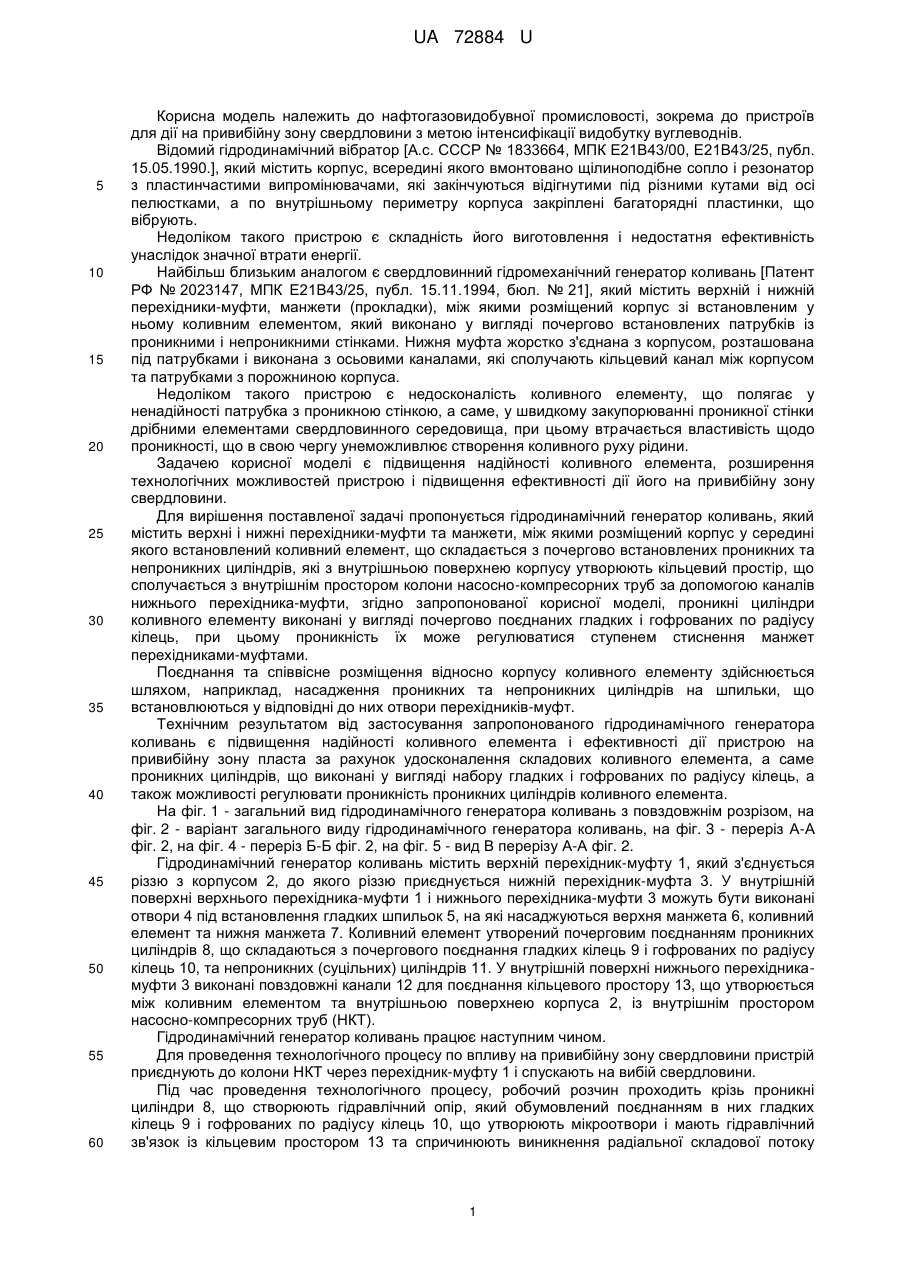

Реферат: Гідродинамічний генератор коливань містить верхні і нижні перехідники-муфти та манжети, між якими розміщений корпус, усередині якого встановлений коливний елемент. Поєднання та співвісне розміщення відносно корпусу складових коливного елементу здійснено шляхом насадження проникних та непроникних циліндрів на шпильки. UA 72884 U (12) UA 72884 U UA 72884 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до нафтогазовидобувної промисловості, зокрема до пристроїв для дії на привибійну зону свердловини з метою інтенсифікації видобутку вуглеводнів. Відомий гідродинамічний вібратор [А.с. СССР № 1833664, МПК Е21В43/00, Е21В43/25, публ. 15.05.1990.], який містить корпус, всередині якого вмонтовано щілиноподібне сопло і резонатор з пластинчастими випромінювачами, які закінчуються відігнутими під різними кутами від осі пелюстками, а по внутрішньому периметру корпуса закріплені багаторядні пластинки, що вібрують. Недоліком такого пристрою є складність його виготовлення і недостатня ефективність унаслідок значної втрати енергії. Найбільш близьким аналогом є свердловинний гідромеханічний генератор коливань [Патент РФ № 2023147, МПК Е21В43/25, публ. 15.11.1994, бюл. № 21], який містить верхній і нижній перехідники-муфти, манжети (прокладки), між якими розміщений корпус зі встановленим у ньому коливним елементом, який виконано у вигляді почергово встановлених патрубків із проникними і непроникними стінками. Нижня муфта жорстко з'єднана з корпусом, розташована під патрубками і виконана з осьовими каналами, які сполучають кільцевий канал між корпусом та патрубками з порожниною корпуса. Недоліком такого пристрою є недосконалість коливного елементу, що полягає у ненадійності патрубка з проникною стінкою, а саме, у швидкому закупорюванні проникної стінки дрібними елементами свердловинного середовища, при цьому втрачається властивість щодо проникності, що в свою чергу унеможливлює створення коливного руху рідини. Задачею корисної моделі є підвищення надійності коливного елемента, розширення технологічних можливостей пристрою і підвищення ефективності дії його на привибійну зону свердловини. Для вирішення поставленої задачі пропонується гідродинамічний генератор коливань, який містить верхні і нижні перехідники-муфти та манжети, між якими розміщений корпус у середині якого встановлений коливний елемент, що складається з почергово встановлених проникних та непроникних циліндрів, які з внутрішньою поверхнею корпусу утворюють кільцевий простір, що сполучається з внутрішнім простором колони насосно-компресорних труб за допомогою каналів нижнього перехідника-муфти, згідно запропонованої корисної моделі, проникні циліндри коливного елементу виконані у вигляді почергово поєднаних гладких і гофрованих по радіусу кілець, при цьому проникність їх може регулюватися ступенем стиснення манжет перехідниками-муфтами. Поєднання та співвісне розміщення відносно корпусу коливного елементу здійснюється шляхом, наприклад, насадження проникних та непроникних циліндрів на шпильки, що встановлюються у відповідні до них отвори перехідників-муфт. Технічним результатом від застосування запропонованого гідродинамічного генератора коливань є підвищення надійності коливного елемента і ефективності дії пристрою на привибійну зону пласта за рахунок удосконалення складових коливного елемента, а саме проникних циліндрів, що виконані у вигляді набору гладких і гофрованих по радіусу кілець, а також можливості регулювати проникність проникних циліндрів коливного елемента. На фіг. 1 - загальний вид гідродинамічного генератора коливань з повздовжнім розрізом, на фіг. 2 - варіант загального виду гідродинамічного генератора коливань, на фіг. 3 - переріз А-А фіг. 2, на фіг. 4 - переріз Б-Б фіг. 2, на фіг. 5 - вид В перерізу А-А фіг. 2. Гідродинамічний генератор коливань містить верхній перехідник-муфту 1, який з'єднується різзю з корпусом 2, до якого різзю приєднується нижній перехідник-муфта 3. У внутрішній поверхні верхнього перехідника-муфти 1 і нижнього перехідника-муфти 3 можуть бути виконані отвори 4 під встановлення гладких шпильок 5, на які насаджуються верхня манжета 6, коливний елемент та нижня манжета 7. Коливний елемент утворений почерговим поєднанням проникних циліндрів 8, що складаються з почергового поєднання гладких кілець 9 і гофрованих по радіусу кілець 10, та непроникних (суцільних) циліндрів 11. У внутрішній поверхні нижнього перехідникамуфти 3 виконані повздовжні канали 12 для поєднання кільцевого простору 13, що утворюється між коливним елементом та внутрішньою поверхнею корпуса 2, із внутрішнім простором насосно-компресорних труб (НКТ). Гідродинамічний генератор коливань працює наступним чином. Для проведення технологічного процесу по впливу на привибійну зону свердловини пристрій приєднують до колони НКТ через перехідник-муфту 1 і спускають на вибій свердловини. Під час проведення технологічного процесу, робочий розчин проходить крізь проникні циліндри 8, що створюють гідравлічний опір, який обумовлений поєднанням в них гладких кілець 9 і гофрованих по радіусу кілець 10, що утворюють мікроотвори і мають гідравлічний зв'язок із кільцевим простором 13 та спричинюють виникнення радіальної складової потоку 1 UA 72884 U 5 10 робочого розчина. При переході робочого розчина від проникного циліндра 8 зі значним гідравлічним опором у непроникний циліндр 11 із гладкою поверхнею, тобто з малим гідравлічним опором, потік робочого розчина зазнає дію гідродинамічного опору, що викликає виникнення пульсуючого імпульсу, дія якого передається на привибійну зону продуктивного пласта, поліпшуючи його колекторські властивості. Зусиллям затяжки різьбових з'єднань перехідників-муфт 1, 3 з корпусом 2 регулюється ступінь стискування верхньої манжети 6 і нижньої манжети 7, що дає змогу регулювати проникність проникних циліндрів 8, тим самим впливає на зміну гідравлічного опору потоку робочого розчину, що в свою чергу дає змогу змінювати частоту його пульсації. Використання пристрою дозволить нафтогазовидобувним підприємствам збільшити обсяги видобутку вуглеводнів за рахунок підвищення ефективності дії на привибійну зону свердловини з метою інтенсифікації її роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Гідродинамічний генератор коливань, який містить верхні і нижні перехідники-муфти та манжети, між якими розміщений корпус, усередині якого встановлений коливний елемент, що складається з почергово встановлених проникних та непроникних циліндрів, які з внутрішньою поверхнею корпусу утворюють кільцевий простір, що сполучається з внутрішнім простором колони насосно-компресорних труб за допомогою каналів нижнього перехідника-муфти, який відрізняється тим, що проникні циліндри коливного елементу виконані у вигляді почергово поєднаних гладких і гофрованих по радіусу кілець, при цьому проникність їх може регулюватися ступенем стиснення манжет перехідниками-муфтами. 2. Гідродинамічний генератор коливань за п. 1, який відрізняється тим, що поєднання та співвісне розміщення відносно корпусу складових коливного елементу здійснено шляхом насадження проникних та непроникних циліндрів на шпильки, які встановлені у відповідні до них отвори перехідників-муфт. 2 UA 72884 U 3 UA 72884 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
