Генератор тепловий гідродинамічний

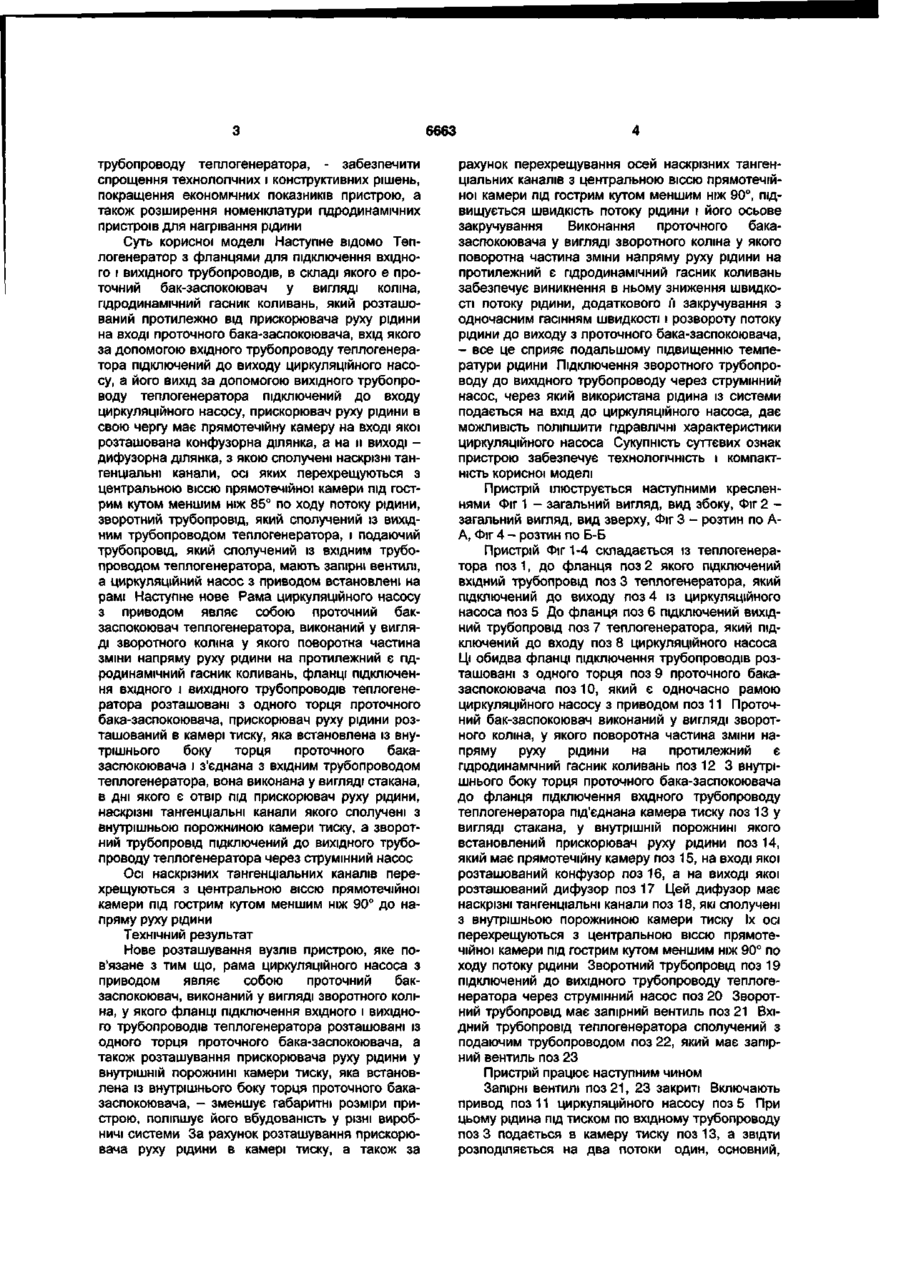

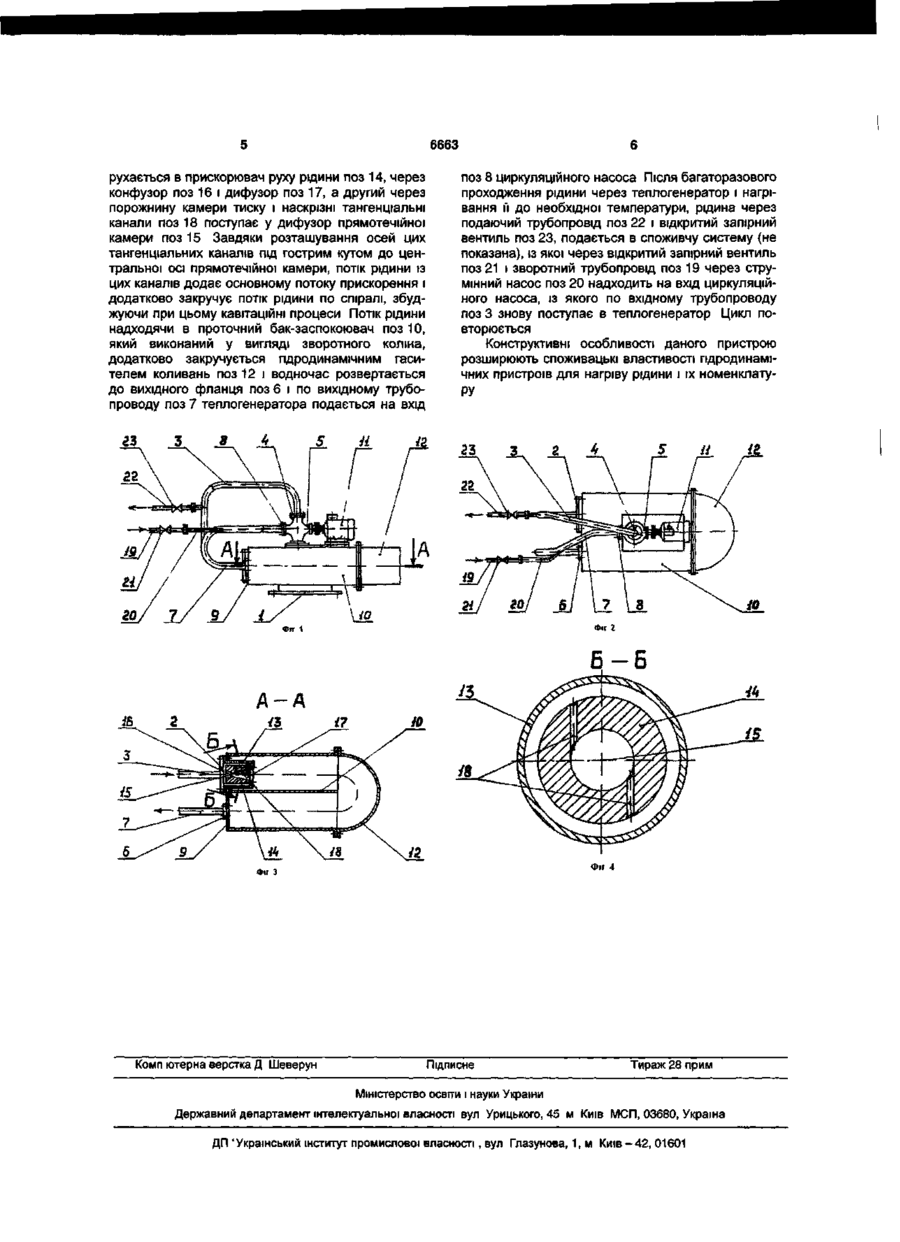

1. Генератор тепловий гідродинамічний, який має теплогенератор з фланцями для підключення вхідного і вихідного трубопроводів, в складі якого є проточний бак-заспокоювач у вигляді коліна, гідродинамічний гасник коливань, який розташований протилежно прискорювачу руху рідини на вході проточного бака-заспокоювача, вхід котрого за допомогою вхідного трубопроводу теплогенератора підключений до виходу циркуляційного насосу, а його вихід за допомогою вихідного трубопроводу теплогенератора підключений до входу циркуляційного насоса, прискорювач руху рідини в свою чергу має прямотечійну камеру, на вході якої розташована конфузорна ділянка, а на її виході - дифузорна ділянка, з якою сполучені наскрізні тангенціальні канали, осі яких перехрещуються з центральною віссю прямотечійної камери під гострим кутом, меншим ніж 85° по ходу потоку рідини, зворотний трубопровід, який сполучений із вихідним трубопроводом теплогенератора, і подавальний трубопровід, який сполучений із вхідним тру бопроводом теплогенератора, мають запірні вентилі, а циркуляційний насос з приводом встановлені на рамі, який відрізняється тим, що рама циркуляційного насоса з приводом виконана у вигляді проточного бака-заспокоювача теплогенератора, виконаного у вигляді зворотного коліна, у якого поворотною частиною зміни напряму руху рідини на протилежний є гідродинамічний гасник коливань, фланці підключення вхідного і вихідного трубопроводів теплогенератора розташовані з одного торця проточного бака-заспокоювача, прискорювач руху рідини розташований в камері тиску, яка встановлена із внутрішнього боку торця проточного бака-заспокоювача і з'єднана з вхідним трубопроводом теплогенератора, вона виконана у вигляді стакана, в дні якого є отвір під прискорювач руху рідини, наскрізні тангенціальні канали якого сполучені з внутрішньою порожниною камери тиску, а зворотний трубопровід підключений до вихідного трубопроводу теплогенератора через струминний насос. 2. Генератор тепловий гідродинамічний за п. 1, який відрізняється тим, що осі наскрізних тангенціальних каналів перехрещуються з центральною віссю прямотечійної камери під гострим кутом, меншим ніж 90° до напряму руху рідини. СО CD CD Корисна модель відноситься до теплоенергетики і може бути використана для одержання теплової енергії, зокрема для нагріву рідини. Відомий патент України на корисну модель №105611 "Пристій для нагрівання рідини", МПК F25B29/00, публ. 17.09.2001., бюл.№8-2001, патентовласники: дочірнє підприємство наукововиробнича фірма "Теплоенергомаш" компанія з обмеженою відповідальністю "ІНТЕРТРЕЙД ГРУП ЄЛ ЄЛ СІ", Зінченко B.C. Деякі конструктивні елементи даного пристрою технологічно ускладнені. Так прискорювач руху рідини складний у виготовленні і недостатньо закручує рідину, що зменшує ефективність її розігрівання. До того ж проточний бак-заспокоювач і рама циркуляційного насосу з приводом виконані окремо. Це не забезпечує раці онального вбудування цього пристрою в різні виробничі системи. Задачею корисної моделі "Генератор тепловий гідродинамічний" є шляхом зміни взаємо розташування конструктивних елементів, а також виконання проточного бака-заспокоювача теплогенератора, який є рамою циркуляційного насосу з приводом, у вигляді зворотного коліна у якого поворотна частина зміни напряму руху рідини на протилежний є гідродинамічний гасник коливань, розташування прискорювача руху рідини в камері тиску, яка встановлена із внутрішнього боку торця проточного бака-заспокоювача і з'єднана з фланцем підключення вхідного трубопроводу теплогенератора, а також підключення зворотного трубопроводу через струмінний насос до вихідного o> 6663 трубопроводу теплогенератора, - забезпечити спрощення технологічних і конструктивних рішень, покращення економічних показників пристрою, а також розширення номенклатури гідродинамічних пристроїв для нагрівання рідини Суть корисної моделі Наступне відомо Теплогенератор з фланцями для підключення вхідного і вихідного трубопроводів, в складі якого є проточний бак-заспокоювач у вигляді коліна, гідродинамічний гасник коливань, який розташований протилежно від прискорювача руху рідини на вході проточного бака-заспокоювача, вхід якого за допомогою вхідного трубопроводу теплогенератора підключений до виходу циркуляційного насосу, а його вихід за допомогою вихідного трубопроводу теплогенератора підключений до входу циркуляційного насосу, прискорювач руху рідини в свою чергу має прямотечіину камеру на входіякої розташована конфузорна ділянка, а на п виході дифузорна ділянка, з якою сполучені наскрізні тангенціальні канали, осі яких перехрещуються з центральною віссю прямотечійної камери під гострим кутом меншим ніж 85° по ходу потоку рідини, зворотний трубопровід, який сполучений із вихідним трубопроводом теплогенератора, і подаючий трубопровід, який сполучений із вхідним трубопроводом теплогенератора, мають запірні вентилі, а циркуляційний насос з приводом встановлені на рамі Наступне нове Рама циркуляційного насосу з приводом являє собою проточний бакзаспокоювач теплогенератора, виконаний у вигляді зворотного коліна у якого поворотна частина зміни напряму руху рідини на протилежний є гідродинамічний гасник коливань, фланці підключення вхідного і вихідного трубопроводів теплогенератора розташовані з одного торця проточного бака-заспокоювача, прискорювач руху рідини розташований в камері тиску, яка встановлена із внутрішнього боку торця проточного баказаспокоювача і з'єднана з вхідним трубопроводом теплогенератора, вона виконана у вигляді стакана, в дні якого є отвір під прискорювач руху рідини, наскрізні тангенціальні канали якого сполучені з внутрішньою порожниною камери тиску, а зворотний трубопровід підключений до вихідного трубопроводу теплогенератора через струмінний насос Осі наскрізних тангенціальних каналів перехрещуються з центральною віссю прямотечійної камери під гострим кутом меншим ніж 90° до напряму руху рідини Технічний результат Нове розташування вузлів пристрою, яке пов'язане з тим що, рама циркуляційного насоса з приводом являє собою проточний бакзаспокоювач, виконаний у вигляді зворотного коліна, у якого фланці підключення вхідного і вихідного трубопроводів теплогенератора розташовані із одного торця проточного бака-заспокоювача, а також розташування прискорювача руху рідини у внутрішній порожнині камери тиску, яка встановлена із внутрішнього боку торця проточного баказаспокоювача, - зменшує габаритні розміри пристрою, поліпшує його вбудованість у різні виробничі системи За рахунок розташування прискорювача руху рідини в камері тиску, а також за рахунок перехрещування осей наскрізних тангенціальних каналів з центральною віссю прямотечійної камери під гострим кутом меншим ніж 90°, підвищується швидкість потоку рідини і його осьове закручування Виконання проточного баказаспокоювача у вигляді зворотного коліна у якого поворотна частина зміни напряму руху рідини на протилежний є гідродинамічний гасник коливань забезпечує виникнення в ньому зниження швидкості потоку рідини, додаткового ґі закручування з одночасним гасінням швидкості і розвороту потоку рідини до виходу з проточного бака-заспокоювача, - все це сприяє подальшому підвищенню температури рідини Підключення зворотного трубопроводу до вихідного трубопроводу через струмінний насос, через який використана рідина із системи подається на вхід до циркуляційного насоса, дає можливість поліпшити гідравлічні характеристики циркуляційного насоса Сукупність суттєвих ознак пристрою забезпечує технологічність і компактність корисної моделі Пристрій ілюструється наступними кресленнями Фіг 1 - загальний вигляд, вид збоку, Фіг 2 загальний вигляд, вид зверху, Фіг 3 - розтин по АА, Фіг 4 - розтин по Б-Б Пристрій Фіг 1-4 складається із теплогенератора поз 1, до фланця поз 2 якого підключений вхідний трубопровід поз 3 теплогенератора, який підключений до виходу поз 4 із циркуляційного насоса поз 5 До фланця поз 6 підключений вихідний трубопровід поз 7 теплогенератора, який підключений до входу поз 8 циркуляційного насоса Ці обидва фланці підключення трубопроводів розташовані з одного торця поз 9 проточного баказаспокоювача поз 10, який є одночасно рамою циркуляційного насосу з приводом поз 11 Проточний бак-заспокоювач виконаний у вигляді зворотного коліна, у якого поворотна частина зміни напряму руху рідини на протилежний є гідродинамічний гасник коливань поз 12 3 внутрішнього боку торця проточного бака-заспокоювача до фланця підключення вхідного трубопроводу теплогенератора під'єднана камера тиску поз 13 у вигляді стакана, у внутрішній порожнині якого встановлений прискорювач руху рідини поз 14, який має прямотечіину камеру поз 15, на вході якої розташований конфузор поз 16, а на виході якої розташований дифузор поз 17 Цей дифузор має наскрізні тангенціальні канали поз 18, які сполучені з внутрішньою порожниною камери тиску їх осі перехрещуються з центральною віссю прямотечійної камери під гострим кутом меншим ніж 90° по ходу потоку рідини Зворотний трубопровід поз 19 підключений до вихідного трубопроводу теплогенератора через струмінний насос поз 20 Зворотний трубопровід має запірний вентиль поз 21 Вхідний трубопровід теплогенератора сполучений з подаючим трубопроводом поз 22, який має запірний вентиль поз 23 Пристрій працює наступним чином Запірні вентилі поз 21, 23 закриті Включають привод поз 11 циркуляційного насосу поз 5 При цьому рідина під тиском по вхідному трубопроводу поз 3 подається в камеру тиску поз 13, а звідти розподіляється на два потоки один, основний, 6663 рухається в прискорювач руху рідини поз 14, через конфузор поз 16 і дифузор поз 17, а другий через порожнину камери тиску і наскрізні тангенціальні канали поз 18 поступає у дифузор прямотечійної камери поз 15 Завдяки розташування осей цих тангенціальних каналів під гострим кутом до центральної осі прямотечійної камери, потік рідини із цих каналів додає основному потоку прискорення і додатково закручує потік рідини по спіралі, збуджуючи при цьому кавітаційні процеси Потік рідини надходячи в проточний бак-заспокоювач поз 10, який виконаний у вигляді зворотного коліна, додатково закручується гідродинамічним гасителем коливань поз 12 і водночас розвертається до вихідного фланця поз 6 і по вихідному трубопроводу поз 7 теплогенератора подається на вхід поз 8 циркуляційного насоса Після багаторазового проходження рідини через теплогенератор і нагрівання її до необхідної температури, рідина через подаючий трубопровід поз 22 і відкритий запірний вентиль поз 23, подається в споживчу систему (не показана), із якої через відкритий запірний вентиль поз 21 і зворотний трубопровід поз 19 через струмінний насос поз 20 надходить на вхід циркуляційного насоса, із якого по вхідному трубопроводу поз 3 знову поступає в теплогенератор Цикл повторюється Конструктивні особливості даного пристрою розширюють споживацькі властивості гідродинамічних пристроїв для нагріву рідини і їх номенклатуру б-Б ІО Фіг 4 Комп ютерна верстка Д Шеверун Підписне Тираж 28 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності вул Урицького, 45 м Київ МСП, 03680, Україна ДП 'Український інститут промислової власності, вул Глазунова, 1, м Київ-42, 01601
