Універсальний самоскидний перевантажувальний бункер

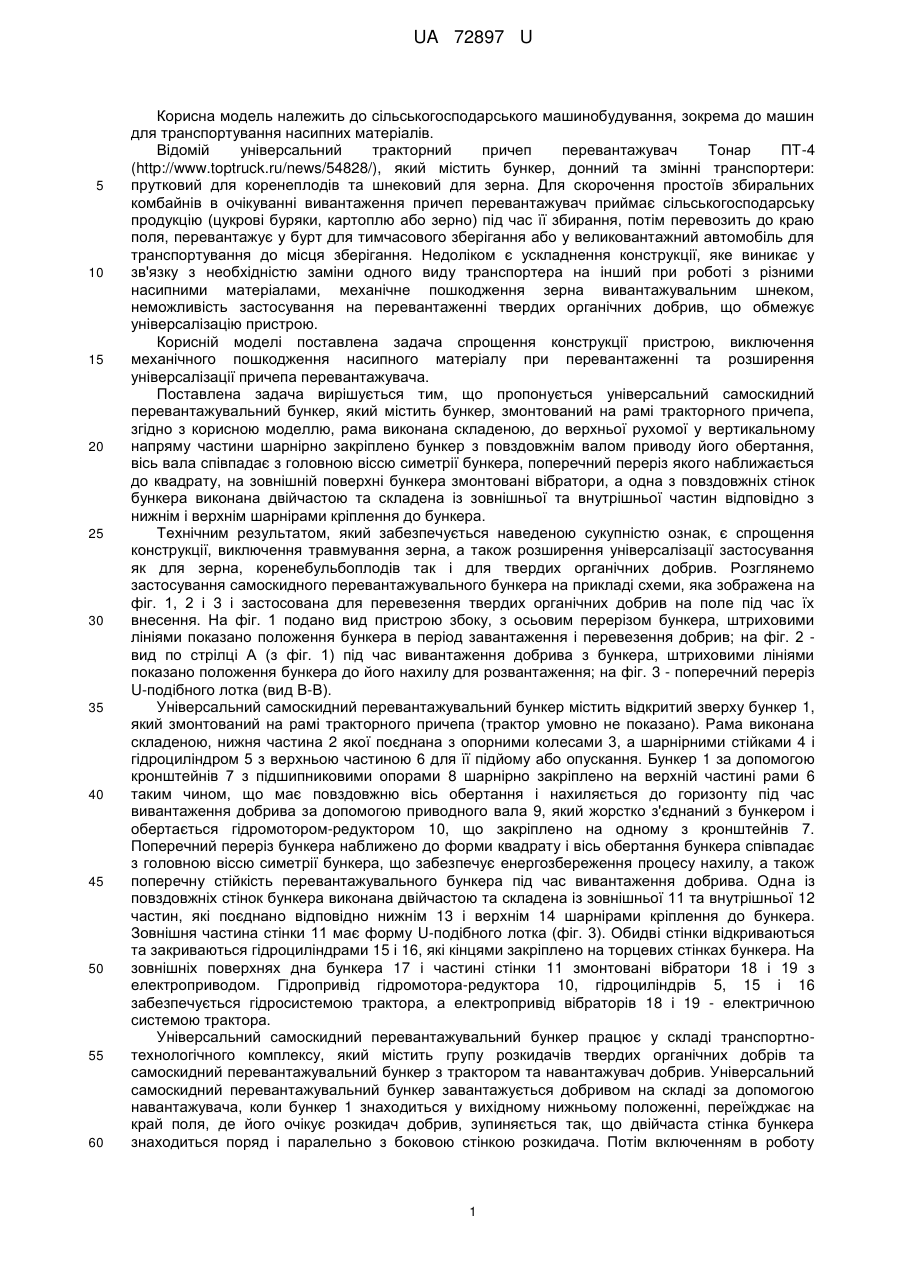

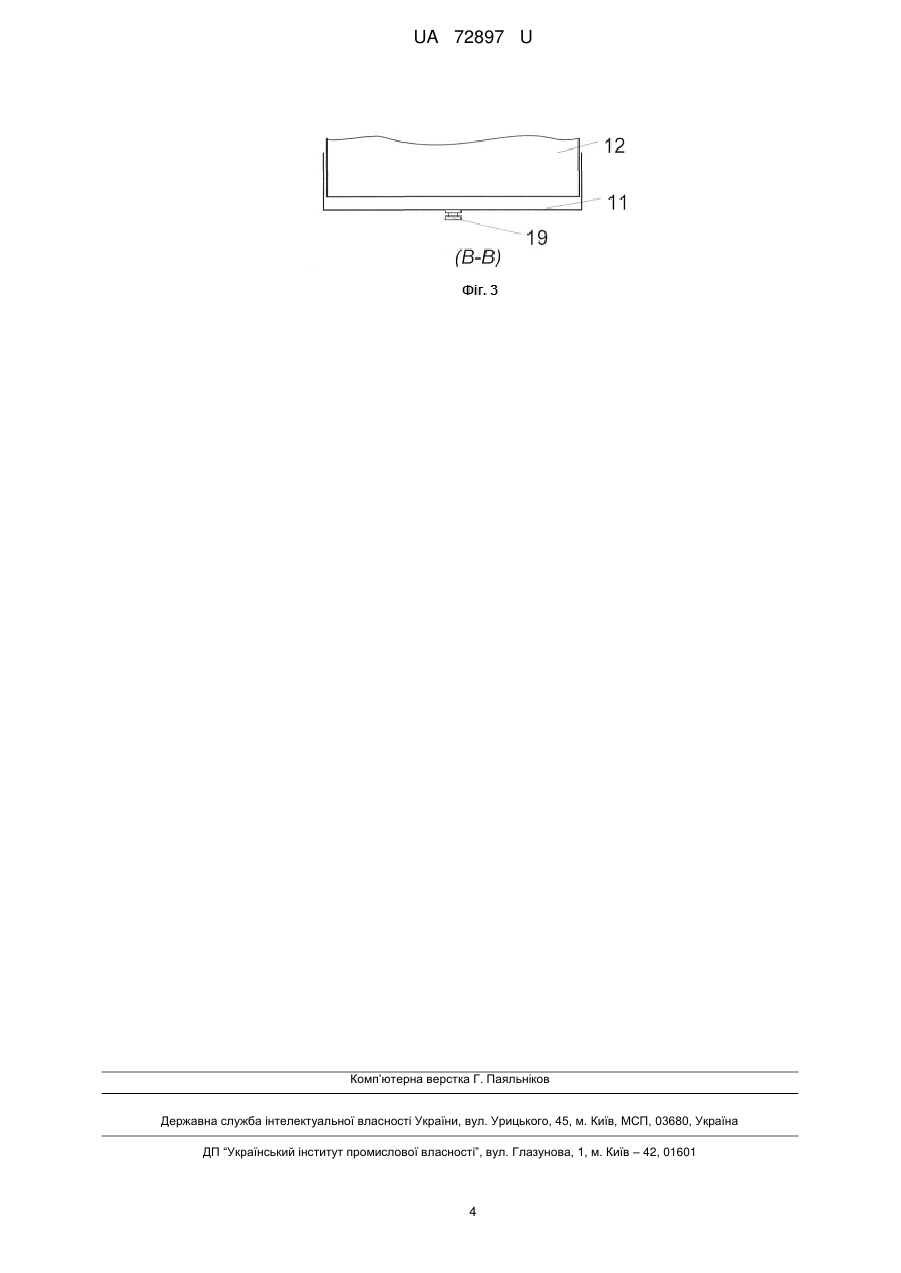

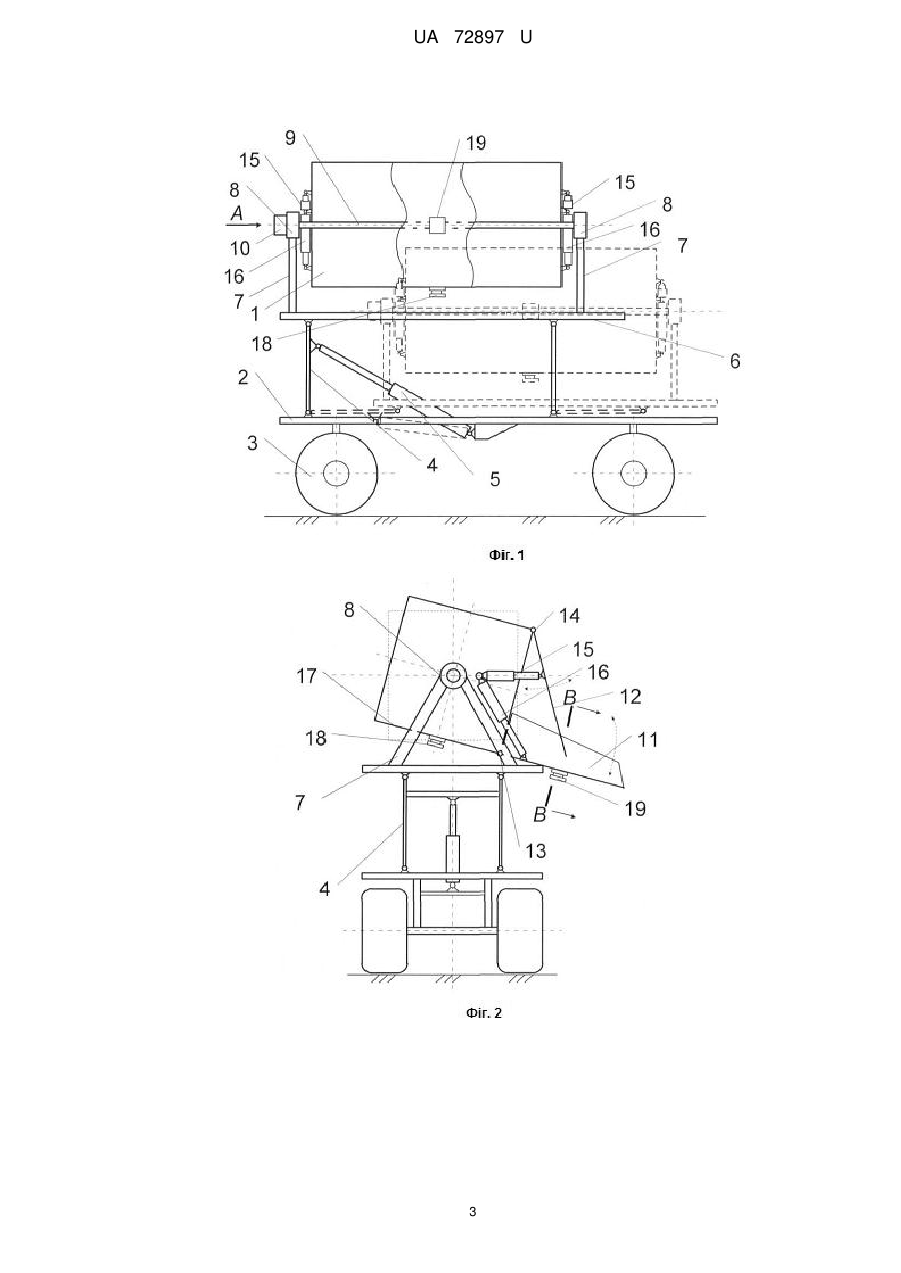

Реферат: Універсальний самоскидний перевантажувальний бункер змонтований на рамі тракторного причепа. На поверхні бункера змонтовані вібратори. Одна з повздовжніх стінок бункера виконана подвійною та складена із зовнішньої та внутрішньої частин відповідно з нижнім і верхнім шарнірами кріплення до бункера. UA 72897 U (54) УНІВЕРСАЛЬНИЙ САМОСКИДНИЙ ПЕРЕВАНТАЖУВАЛЬНИЙ БУНКЕР UA 72897 U UA 72897 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до машин для транспортування насипних матеріалів. Відомій універсальний тракторний причеп перевантажувач Тонар ПТ-4 (http://www.toptruck.ru/news/54828/), який містить бункер, донний та змінні транспортери: прутковий для коренеплодів та шнековий для зерна. Для скорочення простоїв збиральних комбайнів в очікуванні вивантаження причеп перевантажувач приймає сільськогосподарську продукцію (цукрові буряки, картоплю або зерно) під час її збирання, потім перевозить до краю поля, перевантажує у бурт для тимчасового зберігання або у великовантажний автомобіль для транспортування до місця зберігання. Недоліком є ускладнення конструкції, яке виникає у зв'язку з необхідністю заміни одного виду транспортера на інший при роботі з різними насипними матеріалами, механічне пошкодження зерна вивантажувальним шнеком, неможливість застосування на перевантаженні твердих органічних добрив, що обмежує універсалізацію пристрою. Корисній моделі поставлена задача спрощення конструкції пристрою, виключення механічного пошкодження насипного матеріалу при перевантаженні та розширення універсалізації причепа перевантажувача. Поставлена задача вирішується тим, що пропонується універсальний самоскидний перевантажувальний бункер, який містить бункер, змонтований на рамі тракторного причепа, згідно з корисною моделлю, рама виконана складеною, до верхньої рухомої у вертикальному напряму частини шарнірно закріплено бункер з повздовжнім валом приводу його обертання, вісь вала співпадає з головною віссю симетрії бункера, поперечний переріз якого наближається до квадрату, на зовнішній поверхні бункера змонтовані вібратори, а одна з повздовжніх стінок бункера виконана двійчастою та складена із зовнішньої та внутрішньої частин відповідно з нижнім і верхнім шарнірами кріплення до бункера. Технічним результатом, який забезпечується наведеною сукупністю ознак, є спрощення конструкції, виключення травмування зерна, а також розширення універсалізації застосування як для зерна, коренебульбоплодів так і для твердих органічних добрив. Розглянемо застосування самоскидного перевантажувального бункера на прикладі схеми, яка зображена на фіг. 1, 2 і 3 і застосована для перевезення твердих органічних добрив на поле під час їх внесення. На фіг. 1 подано вид пристрою збоку, з осьовим перерізом бункера, штриховими лініями показано положення бункера в період завантаження і перевезення добрив; на фіг. 2 вид по стрілці А (з фіг. 1) під час вивантаження добрива з бункера, штриховими лініями показано положення бункера до його нахилу для розвантаження; на фіг. 3 - поперечний переріз U-подібного лотка (вид В-В). Універсальний самоскидний перевантажувальний бункер містить відкритий зверху бункер 1, який змонтований на рамі тракторного причепа (трактор умовно не показано). Рама виконана складеною, нижня частина 2 якої поєднана з опорними колесами 3, а шарнірними стійками 4 і гідроциліндром 5 з верхньою частиною 6 для її підйому або опускання. Бункер 1 за допомогою кронштейнів 7 з підшипниковими опорами 8 шарнірно закріплено на верхній частині рами 6 таким чином, що має повздовжню вісь обертання і нахиляється до горизонту під час вивантаження добрива за допомогою приводного вала 9, який жорстко з'єднаний з бункером і обертається гідромотором-редуктором 10, що закріплено на одному з кронштейнів 7. Поперечний переріз бункера наближено до форми квадрату і вісь обертання бункера співпадає з головною віссю симетрії бункера, що забезпечує енергозбереження процесу нахилу, а також поперечну стійкість перевантажувального бункера під час вивантаження добрива. Одна із повздовжніх стінок бункера виконана двійчастою та складена із зовнішньої 11 та внутрішньої 12 частин, які поєднано відповідно нижнім 13 і верхнім 14 шарнірами кріплення до бункера. Зовнішня частина стінки 11 має форму U-подібного лотка (фіг. 3). Обидві стінки відкриваються та закриваються гідроциліндрами 15 і 16, які кінцями закріплено на торцевих стінках бункера. На зовнішніх поверхнях дна бункера 17 і частині стінки 11 змонтовані вібратори 18 і 19 з електроприводом. Гідропривід гідромотора-редуктора 10, гідроциліндрів 5, 15 і 16 забезпечується гідросистемою трактора, а електропривід вібраторів 18 і 19 - електричною системою трактора. Універсальний самоскидний перевантажувальний бункер працює у складі транспортнотехнологічного комплексу, який містить групу розкидачів твердих органічних добрів та самоскидний перевантажувальний бункер з трактором та навантажувач добрив. Універсальний самоскидний перевантажувальний бункер завантажується добривом на складі за допомогою навантажувача, коли бункер 1 знаходиться у вихідному нижньому положенні, переїжджає на край поля, де його очікує розкидач добрив, зупиняється так, що двійчаста стінка бункера знаходиться поряд і паралельно з боковою стінкою розкидача. Потім включенням в роботу 1 UA 72897 U 5 10 15 гідроциліндра 5 підіймається верхня частина рами 6 з бункером 1, далі гідромотор-редуктор 10 повертає вал з бункером на кут, достатній для повного висипання добрива, а гідроциліндри 15 і 16 відхиляють послідовно зовнішню 11 і внутрішню 12 стінки бункера та вмикаються вібратори 18 і 19. Виконується висипання добрива по внутрішній поверхні зовнішньої стінки 11, яка виконує функцію лотка. Вібрація дна бункера 11, стінки 11 і поступово відкриття стінки 12 створюють умови рівномірного руху добрива при динамічному куті його ковзання, який в 2 рази менше статичного значення, що зменшує необхідну для висипання добрива висоту підйому бункера. Після завершення вивантаження добрива вібратори вимикаються, зовнішня 11 і внутрішня 12 стінки бункера 1 гідроциліндрами 75 і 16 повертаються у вихідне положення, бункер обертанням вала 9 повертається в горизонтальне, а гідроциліндром 5 опускається у нижнє положення. Далі універсальний самоскидний перевантажувальний бункер переїжджає для чергового завантаження добривом. При застосуванні запропонованого нами універсального самоскидного перевантажувального бункера спрощується конструкція, виключається механічне пошкодження насипного матеріалу та розширюється універсалізація його використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Універсальний самоскидний перевантажувальний бункер, що містить бункер, змонтований на рамі тракторного причепа, який відрізняється тим, що рама виконана складеною, до верхньої рухомої у вертикальному напрямі частини шарнірно закріплено бункер з повздовжнім валом приводу його обертання, причому вісь вала співпадає з головною віссю симетрії бункера, а поперечний переріз - наближається до квадрату, на поверхні бункера змонтовані вібратори, а одна з повздовжніх стінок бункера виконана подвійною та складена із зовнішньої та внутрішньої частин відповідно з нижнім і верхнім шарнірами кріплення до бункера. 2 UA 72897 U 3 UA 72897 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
