Система спектродинамічної фототерапії “сінергіс” із зворотним біологічним зв’язком

Номер патенту: 72949

Опубліковано: 10.09.2012

Автор: Тітенко Тетяна Михайлівна

Завантажити PDF файл.

Формула / Реферат

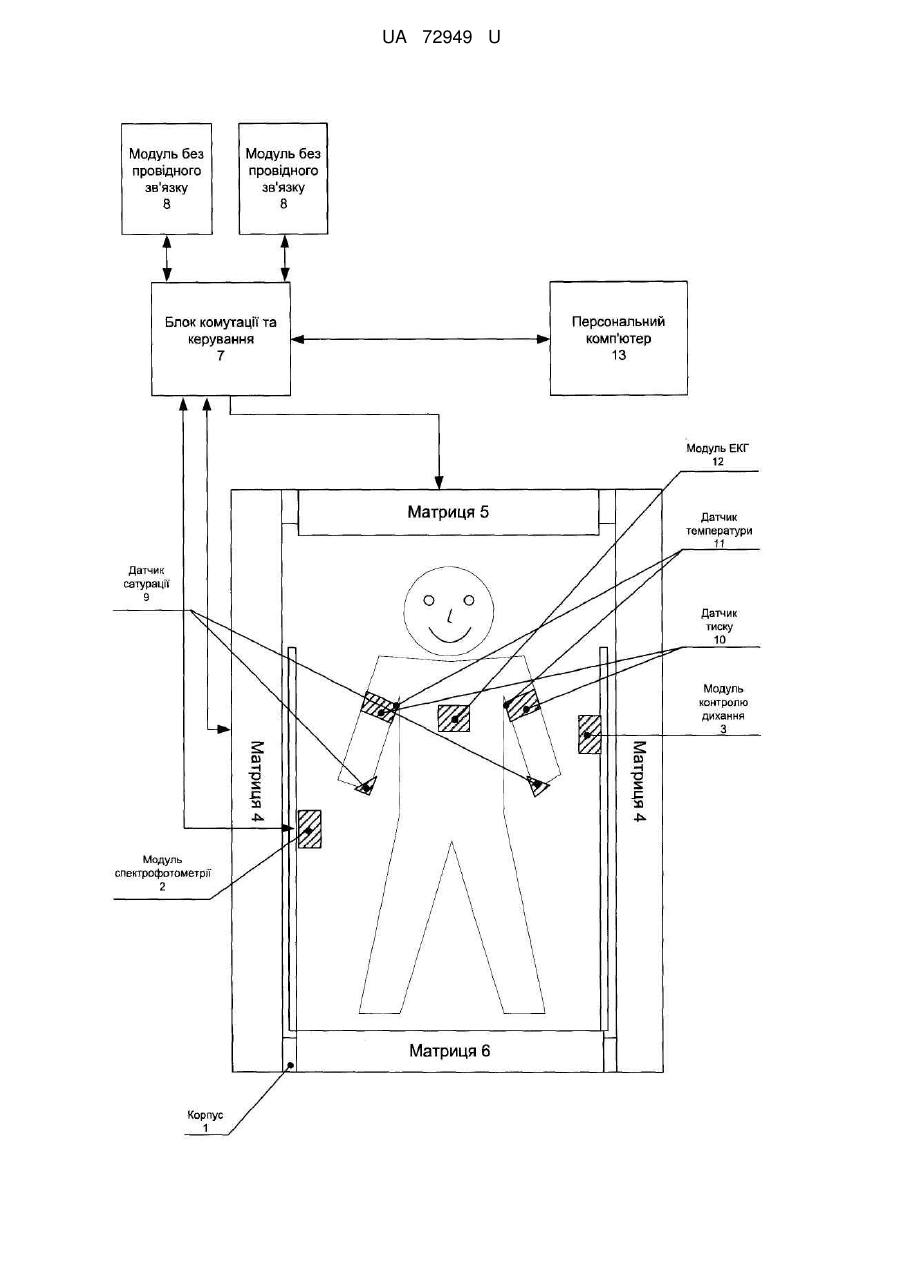

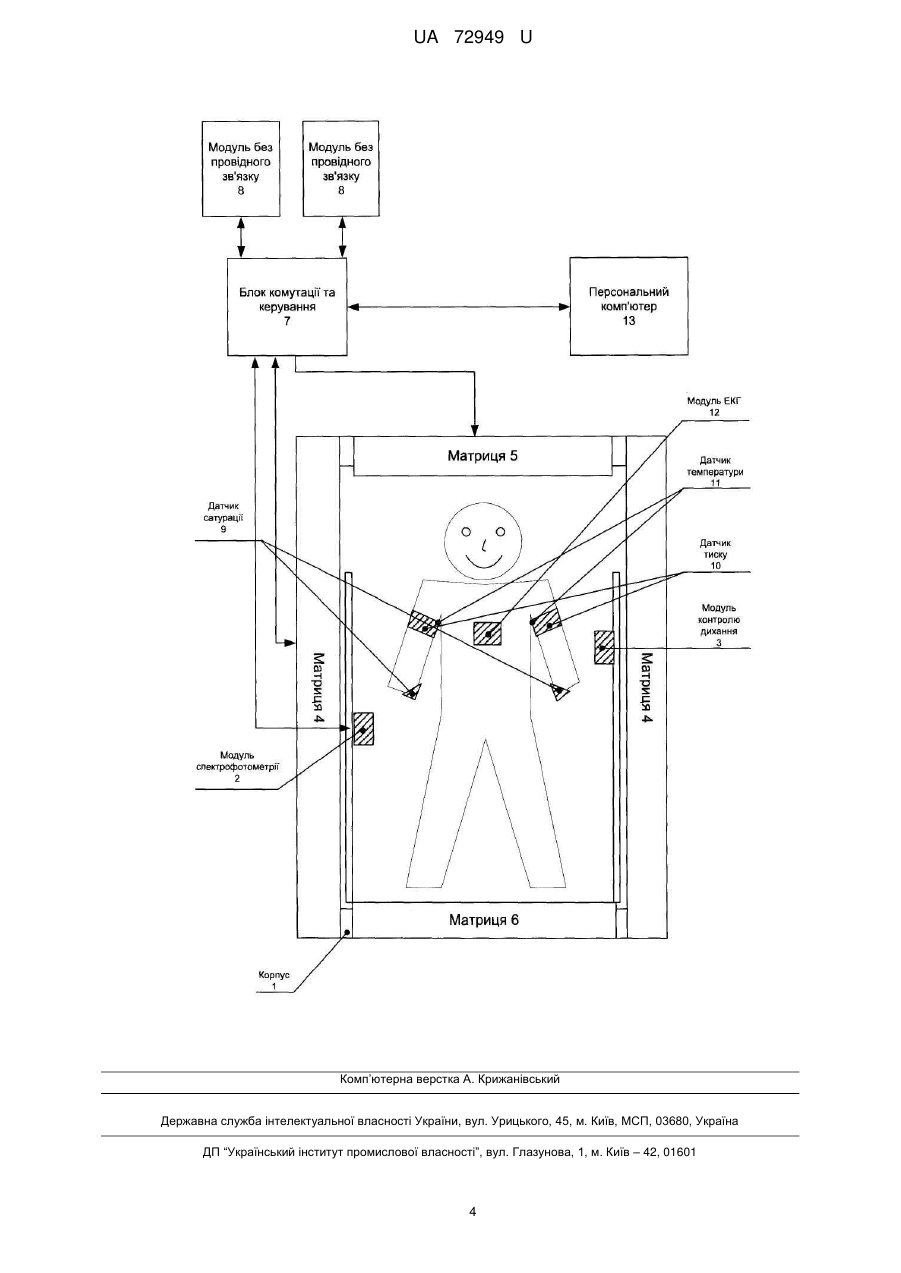

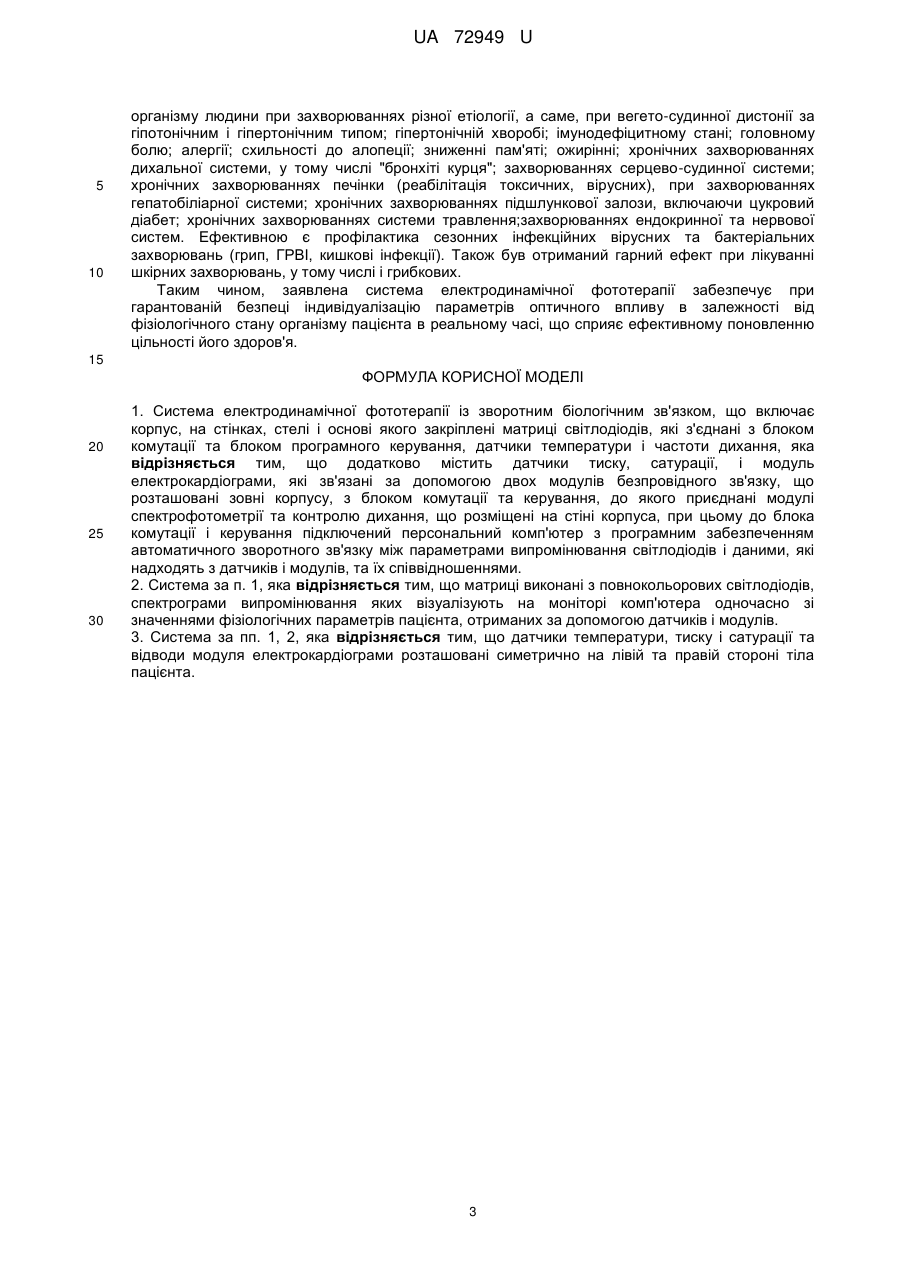

1. Система електродинамічної фототерапії із зворотнім біологічним зв'язком, що включає корпус, на стінках, стелі і основі якого закріплені матриці світлодіодів, які з'єднані з блоком комутації та блоком програмного керування, датчики температури і частоти дихання, яка відрізняється тим, що додатково містить датчики тиску, сатурації, і модуль електрокардіограми, які зв'язані за допомогою двох модулів безпровідного зв'язку, що розташовані зовні корпусу, з блоком комутації та керування, до якого приєднані модулі спектрофотометрії та контролю дихання, що розміщені на стіні корпуса, при цьому до блока комутації і керування підключений персональний комп'ютер з програмним забезпеченням автоматичного зворотного зв'язку між параметрами випромінювання світлодіодів і даними, які надходять з датчиків і модулів, та їх співвідношеннями.

2. Система за п. 1, яка відрізняється тим, що матриці виконані з повнокольорових світлодіодів, спектрограми випромінювання яких візуалізують на моніторі комп'ютера одночасно зі значеннями фізіологічних параметрів пацієнта, отриманих за допомогою датчиків і модулів.

3. Система за пп. 1, 2, яка відрізняється тим, що датчики температури, тиску, і сатурації та відводи модуля електрокардіограми розташовані симетрично на лівій та правій стороні тіла пацієнта.

Текст

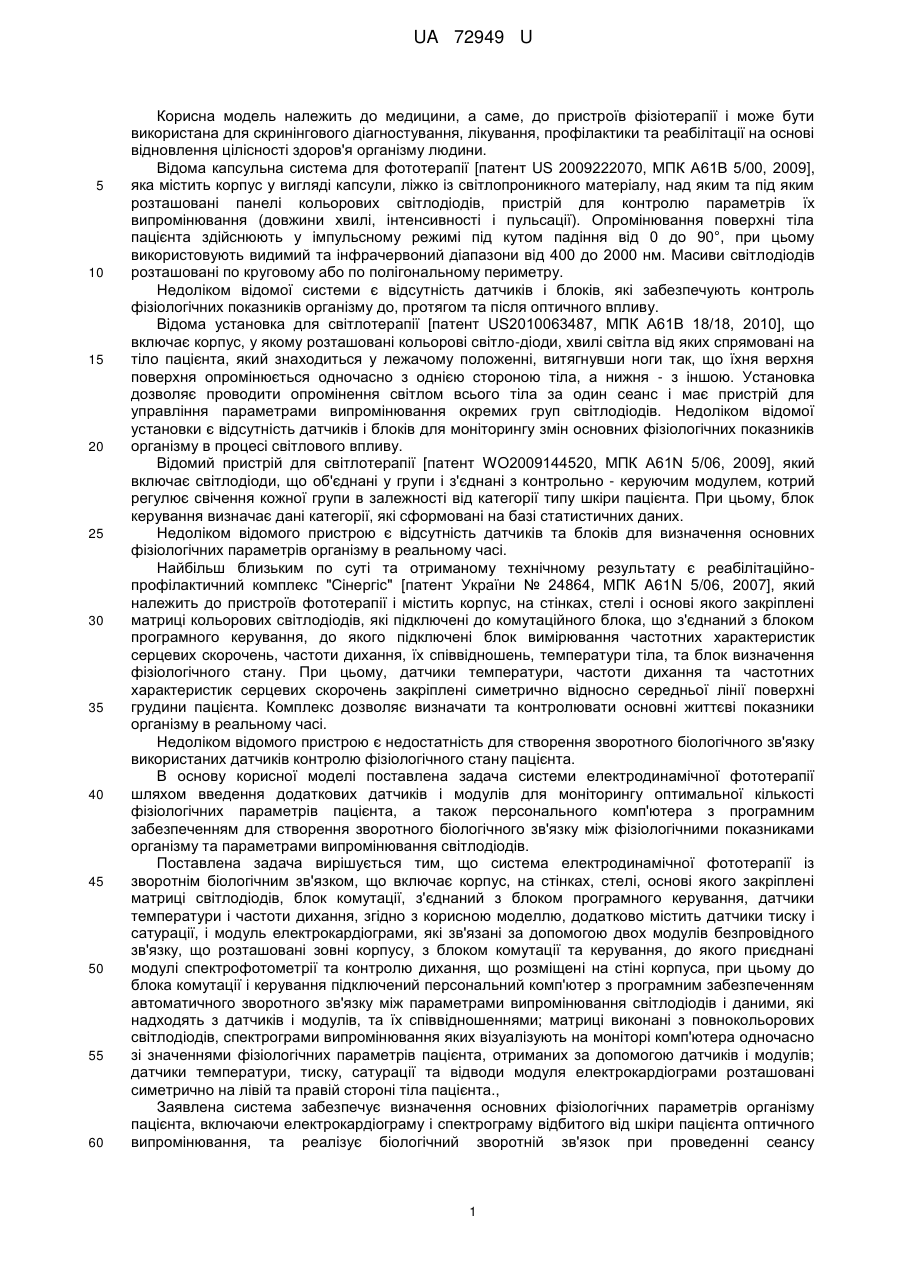

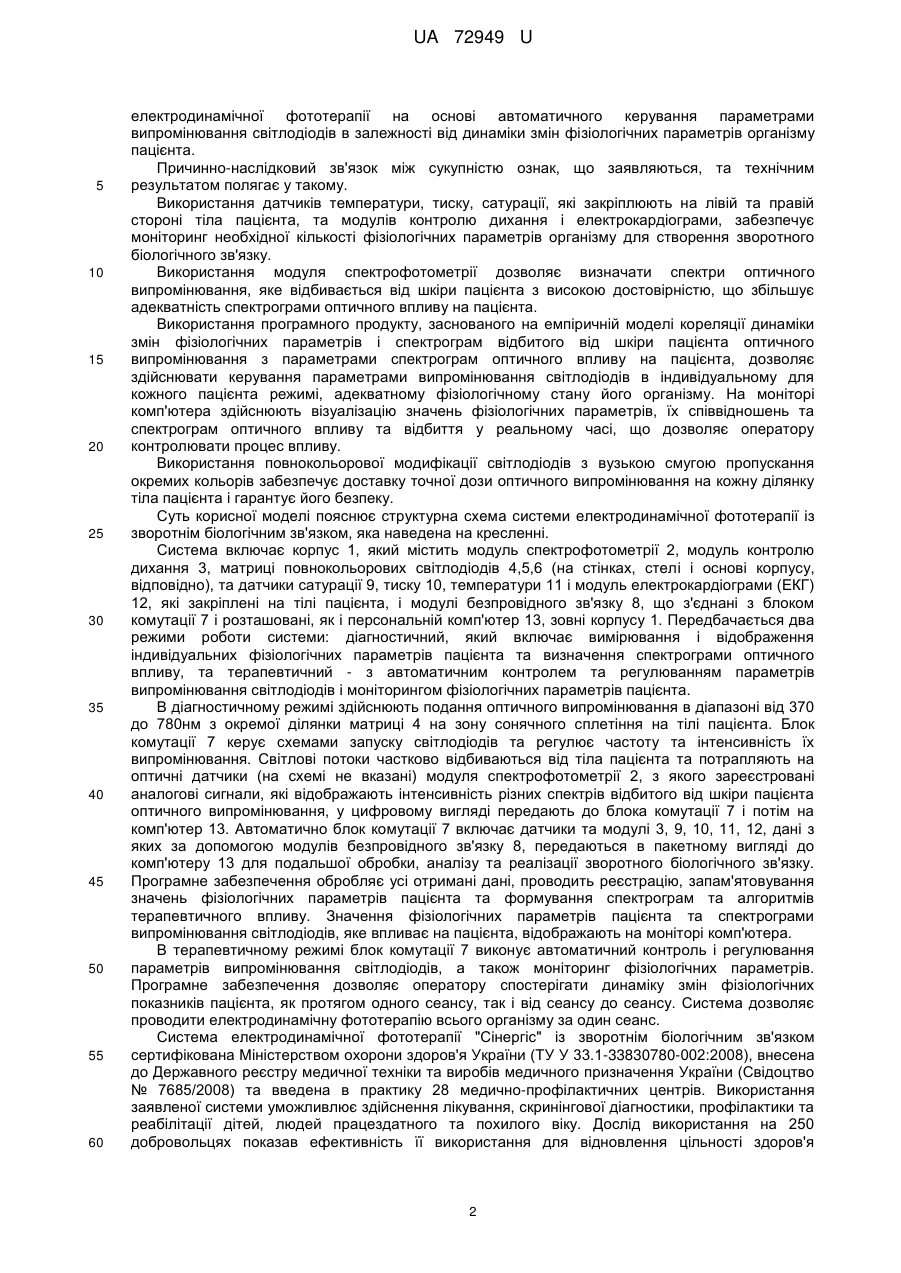

Реферат: UA 72949 U UA 72949 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме, до пристроїв фізіотерапії і може бути використана для скринінгового діагностування, лікування, профілактики та реабілітації на основі відновлення цілісності здоров'я організму людини. Відома капсульна система для фототерапії [патент US 2009222070, МПК А61В 5/00, 2009], яка містить корпус у вигляді капсули, ліжко із світлопроникного матеріалу, над яким та під яким розташовані панелі кольорових світлодіодів, пристрій для контролю параметрів їх випромінювання (довжини хвилі, інтенсивності і пульсації). Опромінювання поверхні тіла пацієнта здійснюють у імпульсному режимі під кутом падіння від 0 до 90°, при цьому використовують видимий та інфрачервоний діапазони від 400 до 2000 нм. Масиви світлодіодів розташовані по круговому або по полігональному периметру. Недоліком відомої системи є відсутність датчиків і блоків, які забезпечують контроль фізіологічних показників організму до, протягом та після оптичного впливу. Відома установка для світлотерапії [патент US2010063487, МПК А61В 18/18, 2010], що включає корпус, у якому розташовані кольорові світло-діоди, хвилі світла від яких спрямовані на тіло пацієнта, який знаходиться у лежачому положенні, витягнувши ноги так, що їхня верхня поверхня опромінюється одночасно з однією стороною тіла, а нижня - з іншою. Установка дозволяє проводити опромінення світлом всього тіла за один сеанс і має пристрій для управління параметрами випромінювання окремих груп світлодіодів. Недоліком відомої установки є відсутність датчиків і блоків для моніторингу змін основних фізіологічних показників організму в процесі світлового впливу. Відомий пристрій для світлотерапії [патент WO2009144520, МПК А61N 5/06, 2009], який включає світлодіоди, що об'єднані у групи і з'єднані з контрольно - керуючим модулем, котрий регулює свічення кожної групи в залежності від категорії типу шкіри пацієнта. При цьому, блок керування визначає дані категорії, які сформовані на базі статистичних даних. Недоліком відомого пристрою є відсутність датчиків та блоків для визначення основних фізіологічних параметрів організму в реальному часі. Найбільш близьким по суті та отриманому технічному результату є реабілітаційнопрофілактичний комплекс "Сінергіс" [патент України № 24864, МПК A61N 5/06, 2007], який належить до пристроїв фототерапії і містить корпус, на стінках, стелі і основі якого закріплені матриці кольорових світлодіодів, які підключені до комутаційного блока, що з'єднаний з блоком програмного керування, до якого підключені блок вимірювання частотних характеристик серцевих скорочень, частоти дихання, їх співвідношень, температури тіла, та блок визначення фізіологічного стану. При цьому, датчики температури, частоти дихання та частотних характеристик серцевих скорочень закріплені симетрично відносно середньої лінії поверхні грудини пацієнта. Комплекс дозволяє визначати та контролювати основні життєві показники організму в реальному часі. Недоліком відомого пристрою є недостатність для створення зворотного біологічного зв'язку використаних датчиків контролю фізіологічного стану пацієнта. В основу корисної моделі поставлена задача системи електродинамічної фототерапії шляхом введення додаткових датчиків і модулів для моніторингу оптимальної кількості фізіологічних параметрів пацієнта, а також персонального комп'ютера з програмним забезпеченням для створення зворотного біологічного зв'язку між фізіологічними показниками організму та параметрами випромінювання світлодіодів. Поставлена задача вирішується тим, що система електродинамічної фототерапії із зворотнім біологічним зв'язком, що включає корпус, на стінках, стелі, основі якого закріплені матриці світлодіодів, блок комутації, з'єднаний з блоком програмного керування, датчики температури і частоти дихання, згідно з корисною моделлю, додатково містить датчики тиску і сатурації, і модуль електрокардіограми, які зв'язані за допомогою двох модулів безпровідного зв'язку, що розташовані зовні корпусу, з блоком комутації та керування, до якого приєднані модулі спектрофотометрії та контролю дихання, що розміщені на стіні корпуса, при цьому до блока комутації і керування підключений персональний комп'ютер з програмним забезпеченням автоматичного зворотного зв'язку між параметрами випромінювання світлодіодів і даними, які надходять з датчиків і модулів, та їх співвідношеннями; матриці виконані з повнокольорових світлодіодів, спектрограми випромінювання яких візуалізують на моніторі комп'ютера одночасно зі значеннями фізіологічних параметрів пацієнта, отриманих за допомогою датчиків і модулів; датчики температури, тиску, сатурації та відводи модуля електрокардіограми розташовані симетрично на лівій та правій стороні тіла пацієнта., Заявлена система забезпечує визначення основних фізіологічних параметрів організму пацієнта, включаючи електрокардіограму і спектрограму відбитого від шкіри пацієнта оптичного випромінювання, та реалізує біологічний зворотній зв'язок при проведенні сеансу 1 UA 72949 U 5 10 15 20 25 30 35 40 45 50 55 60 електродинамічної фототерапії на основі автоматичного керування параметрами випромінювання світлодіодів в залежності від динаміки змін фізіологічних параметрів організму пацієнта. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Використання датчиків температури, тиску, сатурації, які закріплюють на лівій та правій стороні тіла пацієнта, та модулів контролю дихання і електрокардіограми, забезпечує моніторинг необхідної кількості фізіологічних параметрів організму для створення зворотного біологічного зв'язку. Використання модуля спектрофотометрії дозволяє визначати спектри оптичного випромінювання, яке відбивається від шкіри пацієнта з високою достовірністю, що збільшує адекватність спектрограми оптичного впливу на пацієнта. Використання програмного продукту, заснованого на емпіричній моделі кореляції динаміки змін фізіологічних параметрів і спектрограм відбитого від шкіри пацієнта оптичного випромінювання з параметрами спектрограм оптичного впливу на пацієнта, дозволяє здійснювати керування параметрами випромінювання світлодіодів в індивідуальному для кожного пацієнта режимі, адекватному фізіологічному стану його організму. На моніторі комп'ютера здійснюють візуалізацію значень фізіологічних параметрів, їх співвідношень та спектрограм оптичного впливу та відбиття у реальному часі, що дозволяє оператору контролювати процес впливу. Використання повнокольорової модифікації світлодіодів з вузькою смугою пропускання окремих кольорів забезпечує доставку точної дози оптичного випромінювання на кожну ділянку тіла пацієнта і гарантує його безпеку. Суть корисної моделі пояснює структурна схема системи електродинамічної фототерапії із зворотнім біологічним зв'язком, яка наведена на кресленні. Система включає корпус 1, який містить модуль спектрофотометрії 2, модуль контролю дихання 3, матриці повнокольорових світлодіодів 4,5,6 (на стінках, стелі і основі корпусу, відповідно), та датчики сатурації 9, тиску 10, температури 11 і модуль електрокардіограми (ЕКГ) 12, які закріплені на тілі пацієнта, і модулі безпровідного зв'язку 8, що з'єднані з блоком комутації 7 і розташовані, як і персональній комп'ютер 13, зовні корпусу 1. Передбачається два режими роботи системи: діагностичний, який включає вимірювання і відображення індивідуальних фізіологічних параметрів пацієнта та визначення спектрограми оптичного впливу, та терапевтичний - з автоматичним контролем та регулюванням параметрів випромінювання світлодіодів і моніторингом фізіологічних параметрів пацієнта. В діагностичному режимі здійснюють подання оптичного випромінювання в діапазоні від 370 до 780нм з окремої ділянки матриці 4 на зону сонячного сплетіння на тілі пацієнта. Блок комутації 7 керує схемами запуску світлодіодів та регулює частоту та інтенсивність їх випромінювання. Світлові потоки частково відбиваються від тіла пацієнта та потрапляють на оптичні датчики (на схемі не вказані) модуля спектрофотометрії 2, з якого зареєстровані аналогові сигнали, які відображають інтенсивність різних спектрів відбитого від шкіри пацієнта оптичного випромінювання, у цифровому вигляді передають до блока комутації 7 і потім на комп'ютер 13. Автоматично блок комутації 7 включає датчики та модулі 3, 9, 10, 11, 12, дані з яких за допомогою модулів безпровідного зв'язку 8, передаються в пакетному вигляді до комп'ютеру 13 для подальшої обробки, аналізу та реалізації зворотного біологічного зв'язку. Програмне забезпечення обробляє усі отримані дані, проводить реєстрацію, запам'ятовування значень фізіологічних параметрів пацієнта та формування спектрограм та алгоритмів терапевтичного впливу. Значення фізіологічних параметрів пацієнта та спектрограми випромінювання світлодіодів, яке впливає на пацієнта, відображають на моніторі комп'ютера. В терапевтичному режимі блок комутації 7 виконує автоматичний контроль і регулювання параметрів випромінювання світлодіодів, а також моніторинг фізіологічних параметрів. Програмне забезпечення дозволяє оператору спостерігати динаміку змін фізіологічних показників пацієнта, як протягом одного сеансу, так і від сеансу до сеансу. Система дозволяє проводити електродинамічну фототерапію всього організму за один сеанс. Система електродинамічної фототерапії "Сінергіс" із зворотнім біологічним зв'язком сертифікована Міністерством охорони здоров'я України (ТУ У 33.1-33830780-002:2008), внесена до Державного реєстру медичної техніки та виробів медичного призначення України (Свідоцтво № 7685/2008) та введена в практику 28 медично-профілактичних центрів. Використання заявленої системи уможливлює здійснення лікування, скринінгової діагностики, профілактики та реабілітації дітей, людей працездатного та похилого віку. Дослід використання на 250 добровольцях показав ефективність її використання для відновлення цільності здоров'я 2 UA 72949 U 5 10 організму людини при захворюваннях різної етіології, а саме, при вегето-судинної дистонії за гіпотонічним і гіпертонічним типом; гіпертонічній хворобі; імунодефіцитному стані; головному болю; алергії; схильності до алопеції; зниженні пам'яті; ожирінні; хронічних захворюваннях дихальної системи, у тому числі "бронхіті курця"; захворюваннях серцево-судинної системи; хронічних захворюваннях печінки (реабілітація токсичних, вірусних), при захворюваннях гепатобіліарної системи; хронічних захворюваннях підшлункової залози, включаючи цукровий діабет; хронічних захворюваннях системи травлення;захворюваннях ендокринної та нервової систем. Ефективною є профілактика сезонних інфекційних вірусних та бактеріальних захворювань (грип, ГРВІ, кишкові інфекції). Також був отриманий гарний ефект при лікуванні шкірних захворювань, у тому числі і грибкових. Таким чином, заявлена система електродинамічної фототерапії забезпечує при гарантованій безпеці індивідуалізацію параметрів оптичного впливу в залежності від фізіологічного стану організму пацієнта в реальному часі, що сприяє ефективному поновленню цільності його здоров'я. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Система електродинамічної фототерапії із зворотним біологічним зв'язком, що включає корпус, на стінках, стелі і основі якого закріплені матриці світлодіодів, які з'єднані з блоком комутації та блоком програмного керування, датчики температури і частоти дихання, яка відрізняється тим, що додатково містить датчики тиску, сатурації, і модуль електрокардіограми, які зв'язані за допомогою двох модулів безпровідного зв'язку, що розташовані зовні корпусу, з блоком комутації та керування, до якого приєднані модулі спектрофотометрії та контролю дихання, що розміщені на стіні корпуса, при цьому до блока комутації і керування підключений персональний комп'ютер з програмним забезпеченням автоматичного зворотного зв'язку між параметрами випромінювання світлодіодів і даними, які надходять з датчиків і модулів, та їх співвідношеннями. 2. Система за п. 1, яка відрізняється тим, що матриці виконані з повнокольорових світлодіодів, спектрограми випромінювання яких візуалізують на моніторі комп'ютера одночасно зі значеннями фізіологічних параметрів пацієнта, отриманих за допомогою датчиків і модулів. 3. Система за пп. 1, 2, яка відрізняється тим, що датчики температури, тиску і сатурації та відводи модуля електрокардіограми розташовані симетрично на лівій та правій стороні тіла пацієнта. 3 UA 72949 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Назва патенту англійською

Sinergis, phototherapy electrodynamic system with reverse biological communication

Автори англійською

Titenko Tetiana Mykhailivna

Назва патенту російською

Синергис, система электродинамической фототерапии с обратной биологической связью

Автори російською

Титенко Татьяна Михайловна

МПК / Мітки

МПК: A61N 5/00

Мітки: сінергіс, біологічним, система, зворотним, фототерапії, спектродинамічної, зв'язком
