Гігієнічна коробка для сигарет

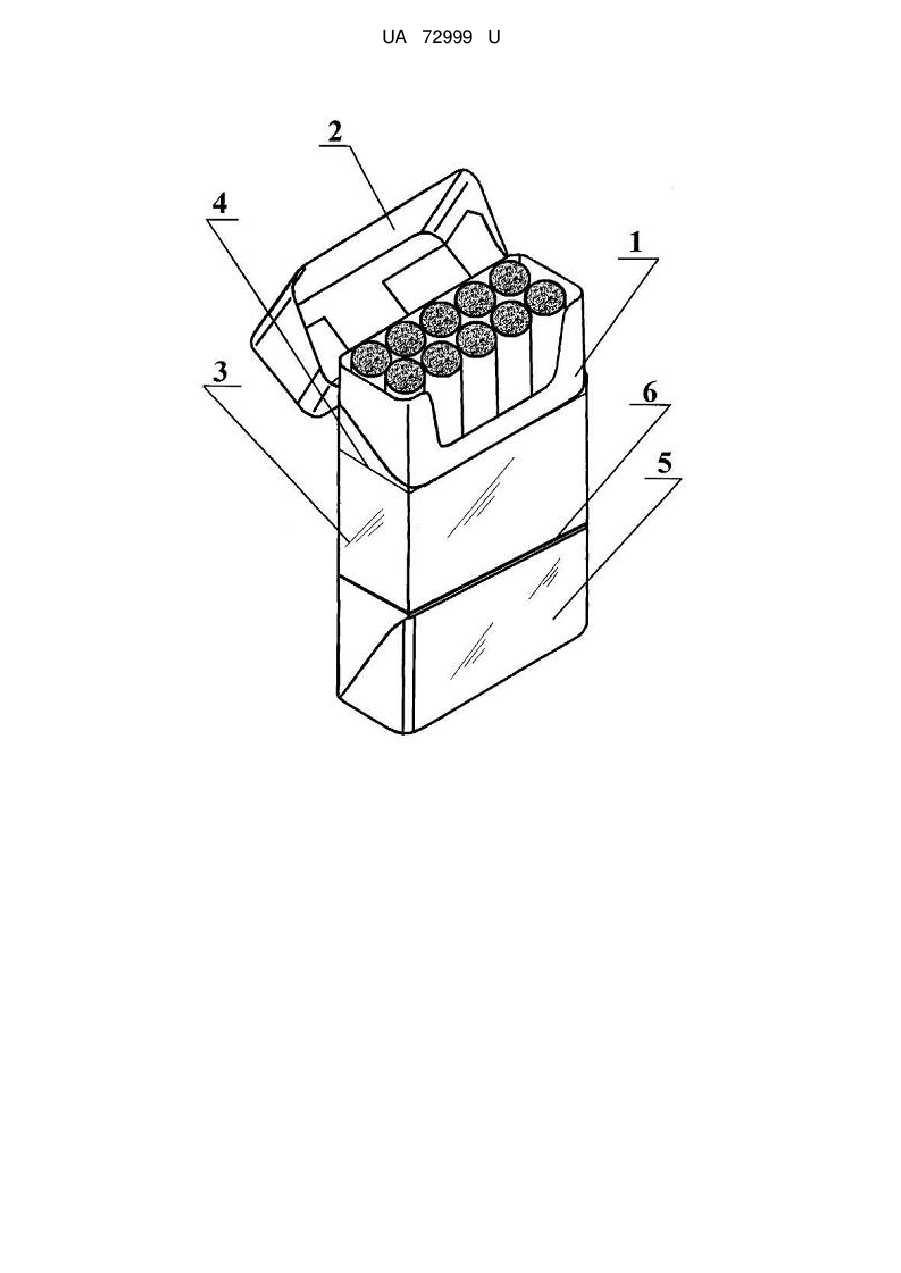

Реферат: Гігієнічна коробка для сигарет містить корпус у формі паралелепіпеда, відкидну кришку, поверхня відкривання якої є поперечною до поздовжньої осі сигарет у коробці, та захисну зовнішню обгортку, забезпечену відривною стрічкою. Протилежна відносно поверхні відкривання частина корпусу оснащена додатковою відкидною кришкою. Захисна зовнішня обгортка містить додаткову відривну стрічку. UA 72999 U (12) UA 72999 U UA 72999 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тари, а саме стосується упаковки для тютюнових виробів, зокрема сигарет, та може бути використана при виготовленні гігієнічної коробки для сигарет. Відомо, що сигарети можуть бути джерелом не тільки шкідливих для організму людини речовин, а також і різноманітних інфекцій, що передаються через брудні руки. Сьогодні переважна більшість сигарет містить фільтри, які при курінні безпосередньо контактують із губами споживача. Попередній контакт вказаних фільтрів із брудними руками, який зазвичай відбувається при вийманні сигарети із коробки, спричиняє потрапляння інфекційних мікроорганізмів через ротову порожнину в організм людини, що курить. Зважаючи на це, важливим напрямком винахідництва є розробка й удосконалення конструкції коробки для сигарет, яка б забезпечувала гігієнічність споживання останніх, зокрема дозволяла користувачам, на їхнє бажання, при вийманні сигарет уникати контакту рук із поверхнями сигаретних фільтрів. Відомою наприклад є гігієнічна коробка для сигарет, яка містить корпус у формі паралелепіпеда і відкидну кришку, розташовану таким чином, що поверхня відкривання є паралельною поздовжній осі сигарет, розміщених в даній коробці [див. Пат. Китаю № 2361591 7 Y, МПК B65D 85/10, опублікований 02.02.2000 р.]. Вищеописана конструкція передбачає горизонтальну орієнтацію сигарет в коробці і дозволяє споживачам при їх вийманні братися за середню частину, а не за фільтр, що, без сумнівів, є гігієнічним рішенням. Проте, недоліком відомої конструкції гігієнічної коробки для сигарет є її вкрай низькі експлуатаційні характеристики. Так, виймати сигарети з такої коробки дуже незручно, оскільки з наповненої коробки сигарети можуть легко випасти (викотитися), а з напівпустої їх практично не можливо дістати, особливо людям з товстими пальцями. Крім того, сигарети при вийманні з такої коробки можуть легко зламатися. Таким чином, коробка для сигарет вищеописаної конструкції є незручною, суперечить усталеним традиціям місцезнаходження відкидної кришки у коробці, а тому не має комерційного потенціалу. Вказані недоліки усунені у відомій гігієнічній коробці для сигарет, яка містить корпус у формі паралелепіпеда і відкидну кришку, розташовану таким чином, що поверхня відкривання є паралельною поздовжній осі сигарет у коробці, при цьому на довгій бічній поверхні відкритого краю корпусу коробки виконаний виріз, утворений легкими для відривання лініями перфорації на корпусі коробки, розташованими вздовж його поздовжнього напрямку, а на короткій бічній поверхні - відповідно, виїмка для зручності виймання сигарет, до того ж, кришка коробки нерозривно з'єднана з корпусом. Крім того, на протилежному боці поверхні коробки, що відкривається, може бути розташована еластична або тверда підпружинена смужка для витягування сигарет з дна коробки. Також всередині корпусу коробки може бути розташована внутрішня підкладка, виступаюча частина якої загнута з утворенням секції закритої поверхні на 6 одному кінці довгої бічної поверхні відкритого краю коробки [див. пат. України № 2927 U, МПК B65D 85/08, A24F 15/00, опублікований 15.09.2004 р. у Бюл. № 9]. Відома гігієнічна коробка для сигарет має занадто складну конструкцію і при цьому не особливо зручна в експлуатації, що і є її основним недоліком. Крім того, слід зауважити, що вищеописана гігієнічна коробка для сигарет є не такою вже й "гігієнічною" через наявність у конструкції вирізу для виймання сигарет, утвореного множиною ліній перфорації з функцією багатоступінчастого відривання (щоб було зручно виймати сигарети у ході зменшення їх кількості у пачці). Кришка не здатна закрити занадто глибокий (майже до дна) виріз у корпусі коробки, утворений внаслідок відривання вказаних ліній перфорації, в результаті чого всередину коробки легко потрапляють пил, бруд, дрібні частки вмісту кишень споживачів тощо, забруднюючи при цьому всю поверхню сигарет. Отже, про дотримання гігієнічних норм при користування такою коробкою, говорити не приходиться. Найбільш близьким аналогом за своєю суттю та ефектом, що досягається, є коробка для сигарет, яка містить корпус у формі паралелепіпеда, відкидну кришку, розташовану таким чином, що поверхня відкривання є поперечною до поздовжньої осі сигарет у коробці, та захисну зовнішню обгортку, виконану з прозорої пластикової плівки і забезпечену відривною стрічкою. Сигарети в коробці розташовані таким чином, що їхні фільтри розташовані з боку відкидної кришки [див. ТУУ 18.535-2000 ЗАТ "Джей Ті Інтернешнл Україна", 2000 рік]. Дана конструкція коробки для сигарет є загальновідомою та найбільш поширеною впродовж вже багатьох років у багатьох країнах. Основним суттєвим недоліком відомої коробки для сигарет є те, що вона не забезпечує дотримання норм гігієни при вийманні і наступному курінні сигарет. Даний недолік полягає в наступному: зазвичай сигарети у вищезгадану коробку вкладені таким чином, що їх фільтри розташовані одразу під відкидною кришкою, тому виймаються вони з коробки тільки шляхом взяття пальцями за фільтри, які після цього повинні торкатися губ споживача, що призводить до 1 UA 72999 U 5 10 15 20 25 30 35 40 45 50 55 60 проникнення хвороботворних мікроорганізмів та вірусів, що можуть на них знаходитись, до ротової порожнини. Пропонуючи іншій людині сигарету, той споживач тютюну також береться руками за фільтр, що не тільки не гігієнічно, а й небезпечно для здоров'я того, хто пригощається. Отже, коробка для сигарет відомої конструкції робить шкідливу звичку куріння ще й вкрай негігієнічною, сприяє поширенню різноманітних інфекційних захворювань серед населення. Наступним суттєвим недоліком відомої конструкції є незручність її використання, що проявляється, зокрема при спробі споживачів уникнути безпосереднього контакту з фільтром під час виймання сигарет із коробки. Так, деякі споживачі розривають нижню частину коробки для того, щоб виймати сигарети за протилежний, вільний від фільтра, її кінець. Проте, незважаючи на гігієнічність такого виймання сигарет, подібні маніпуляції із коробкою відомої конструкції значно погіршують її зовнішній вигляд, спричиняють випадіння сигарет (відрив торця коробки нема чим закрити), потрапляння тютюну у кишеню, і таким чином роблять незручним її подальше використання. В основу корисної моделі поставлена задача покращити техніко-експлуатаційні характеристики та через це споживчі властивості відомої коробки для сигарет за рахунок надання їй гігієнічних властивостей та забезпечення ефективного захисту споживачів сигарет від інфекцій, що можуть передаватися через сигаретні фільтри, шляхом забезпечення доступу до сигарет із бажаного їх кінця без втрати функціональних (зберігаючих) властивостей конструкції коробки. Поставлена задача вирішується тим, що у гігієнічній коробці для сигарет, яка містить корпус у формі паралелепіпеда, відкидну кришку, розташовану таким чином, що поверхня відкривання є поперечною до поздовжньої осі сигарет у коробці, та захисну зовнішню обгортку, виконану з прозорої пластикової плівки і забезпечену відривною стрічкою, згідно з корисною моделлю, протилежна відносно поверхні відкривання частина корпусу оснащена додатковою відкидною кришкою для забезпечення доступу до вільних від фільтрів кінців сигарет, при цьому захисна зовнішня обгортка відповідно містить додаткову відривну стрічку, розташовану на одному рівні із вказаною додатковою відкидною кришкою. Наявність у конструкції запропонованої коробки для сигарет додаткової відкидної кришки дозволяє споживачам при вийманні сигарет дотримуватися правил гігієни: а саме, брати сигарети за відкриті кінці, не торкаючись при цьому поверхні фільтрів. Наявність даної кришки робить запропоновану коробку дуже зручною у використанні, оскільки споживачам не доводиться розривати її знизу або перевертати сигарети фільтрами до низу коробки. При цьому наявність додаткової відривної смужки на зовнішній обгортці дозволяє відкрити коробку тільки з одного вибраного боку, не знімаючи при цьому всієї зовнішньої обгортки, що сприяє кращому збереженню сигарет у коробці. Загалом наявність вказаних додаткових елементів конструкції (відкидної кришки і відривної стрічки) надає споживачеві вибір - відкривати пачку з сигаретами звичним для себе способом (з боку розташування фільтрів) або ж з дотриманням гігієни (з вільних кінців сигарет). Завдяки цьому запропонована коробка для сигарет є привабливою для споживача, адже її використання не порушує усталених традицій, пов'язаних з курінням, і при цьому має виражений соціальний ефект, оскільки надає можливість поступово привчитися до більш гігієнічного зберігання й споживання сигарет і таким чином уникнути багатьох інфекційних захворювань. Забезпечення можливості використовувати коробку для сигарет двома способами - як загальноприйнятим, так і запропонованим, більш гігієнічним, що, безумовно, сприяє підвищенню комерційної привабливості запропонованої розробки, а також полегшує її впровадження у виробництво, що досягається за рахунок успішного подолання найбільшої перепони - первинного психологічного не сприйняття інноваційної пропозиції потенційними споживачами, суспільством. Отже, сукупність суттєвих ознак запропонованої гігієнічної коробки для сигарет забезпечує отримання технічного результату. Подальша суть корисної моделі пояснюється кресленням, на якому зображено загальний вигляд запропонованої гігієнічної коробки для сигарет. Запропонована гігієнічна коробка для сигарет містить корпус 1, відкидну кришку 2 та зовнішню обгортку 3. Корпус 1 виконаний у формі паралелепіпеда і містить на своїй поверхні загальноприйняті для цього виду тари елементи - декоративні зображення та логотипи, що складають характерне кольорове графічне зображення для ідентифікації виду, назви, сорту та виробника сигарет, засоби передачі реклами, роз'яснювальне зауваження щодо куріння та іншу інформацію, а також наклеєну акцизну марку. Відкидна кришка 2 розташована таким чином, що поверхня відкривання є поперечною до поздовжньої осі сигарет у коробці. Захисна зовнішня обгортка 3 виконана із прозорої пластикової плівки, наприклад, поліпропілену, і забезпечена 2 UA 72999 U 5 10 15 20 25 30 35 40 45 50 відривною стрічкою 4. Окрім цього, протилежна відносно поверхні відкривання (нижня) частина корпусу 1 містить додаткову відкидну кришку 5 для забезпечення доступу до вільних від фільтрів кінців сигарет, при цьому захисна зовнішня обгортка 3 також містить додаткову відривну стрічку 6, нанесену на одному рівні із вказаною додатковою відкидною кришкою 5. Запропоновану гігієнічну коробку для сигарет використовують у такий спосіб. Для забезпечення доступу до вмісту коробки спочатку порушують цілісність захисної зовнішньої обгортки 3, розриваючи її по лінії однієї з відривних стрічок 4 або 6, залежно від того, як бажають вийняти сигарету - звичним способом (за фільтр) або ж дотриманням правил гігієни (за відкритий з тютюном кінець). На поверхні корпусу 1 коробки обов'язково має бути присутня інформація, яка допоможе зорієнтуватися стосовно розташування сигарет всередині коробки (тобто під якою саме з відкидних кришок знаходяться відкриті кінці сигарет, а під якою фільтри). Іншу відривну стрічку, як правило, залишають не ушкодженою, внаслідок чого частина зовнішньої обгортки, що залишилася, служить додатковим захистом для вмісту коробки. Після цього відкривають одну із відкидних кришок (бажано ту, під якою знаходяться відкриті кінці сигарет), виймають необхідну кількість сигарет і закривають кришку. Заявлена корисна модель перевірена на практиці. Запропонована гігієнічна коробка для сигарет не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі виробництва пакувальної тари. Суттєва відмінність запропонованої корисної моделі полягає у наявності у конструкції коробки для сигарет додаткової відкидної кришки і відповідно додаткової відривної стрічки на зовнішній захисній обгортці. Вказані відмінності покращують техніко-експлуатаційні характеристики та споживчі властивості коробки для сигарет, зокрема надають їй гігієнічних властивостей без особливого конструктивного і технологічного ускладнення та збільшення матеріальних витрат на виготовлення. Жодна із відомих коробок для сигарет не може одночасно володіти всіма перерахованими властивостями, оскільки не містить у своєму складі декілька засобів для розкривання їх у місці, бажаному споживачу тютюнової продукції. До технічних переваг запропонованої коробки для сигарет, у порівнянні з найближчим аналогом, можна віднести: - розширення функціональних можливостей, зокрема надання їй гігієнічних властивостей, за рахунок уведення в конструкцію додаткової відкидної кришки для забезпечення вільного доступу до вільних кінців сигарет, без пошкодження корпусу коробки; - підвищення зручності користування і покращення умов зберігання сигарет у початій коробці за рахунок забезпечення зовнішньої захисної обгортки додатковою відривною стрічкою. Соціальний ефект від впровадження запропонованої корисної моделі полягає у покращенні санітарно-гігієнічних умов збереження і використання сигарет, зменшення рівня інфекційних захворювань серед курців, підвищення культури куріння. Після опису запропонованої корисної моделі фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи представленим даним прикладом. Будь-які еквівалентні модифікації запропонованого технічного рішення щодо гігієнічної коробки для сигарет знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що входять до об'єму правової охорони даної корисної моделі. Квінтесенцією запропонованої корисної моделі є те, що корпус коробки для сигарет оснащений додатковою відкидною кришкою, і те, що зовнішня захисна обгортка при цьому містить додаткову відривну стрічку. Саме ці обставини у сукупності дозволяють надбати запропонованій конструкції коробки для сигарет вищеперераховані й інші переваги. Використання комбінацій окремих конструктивних елементів із всієї сукупності заявлених природно обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інші конструкції, подібні описаній, вже не вимагатимуть будь-якого творчого підходу від конструкторів та інженерів, і не можуть вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Гігієнічна коробка для сигарет, яка містить корпус у формі паралелепіпеда, відкидну кришку, розташовану таким чином, що поверхня відкривання є поперечною до поздовжньої осі сигарет у коробці, та захисну зовнішню обгортку, виконану з прозорої пластикової плівки і забезпечену відривною стрічкою, яка відрізняється тим, що протилежна відносно поверхні відкривання 3 UA 72999 U частина корпусу оснащена додатковою відкидною кришкою, при цьому захисна зовнішня обгортка відповідно містить додаткову відривну стрічку, розташовану на одному рівні із вказаною додатковою відкидною кришкою. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
