Пристрій для технологічних випробувань при листовому штампуванні
Номер патенту: 73000
Опубліковано: 10.09.2012
Автори: Шлик Сергій Вікторович, Черкащенко Вікторія Юріївна, Мороз Микола Миколайович, Драгобецький Володимир В'ячеславович
Формула / Реферат

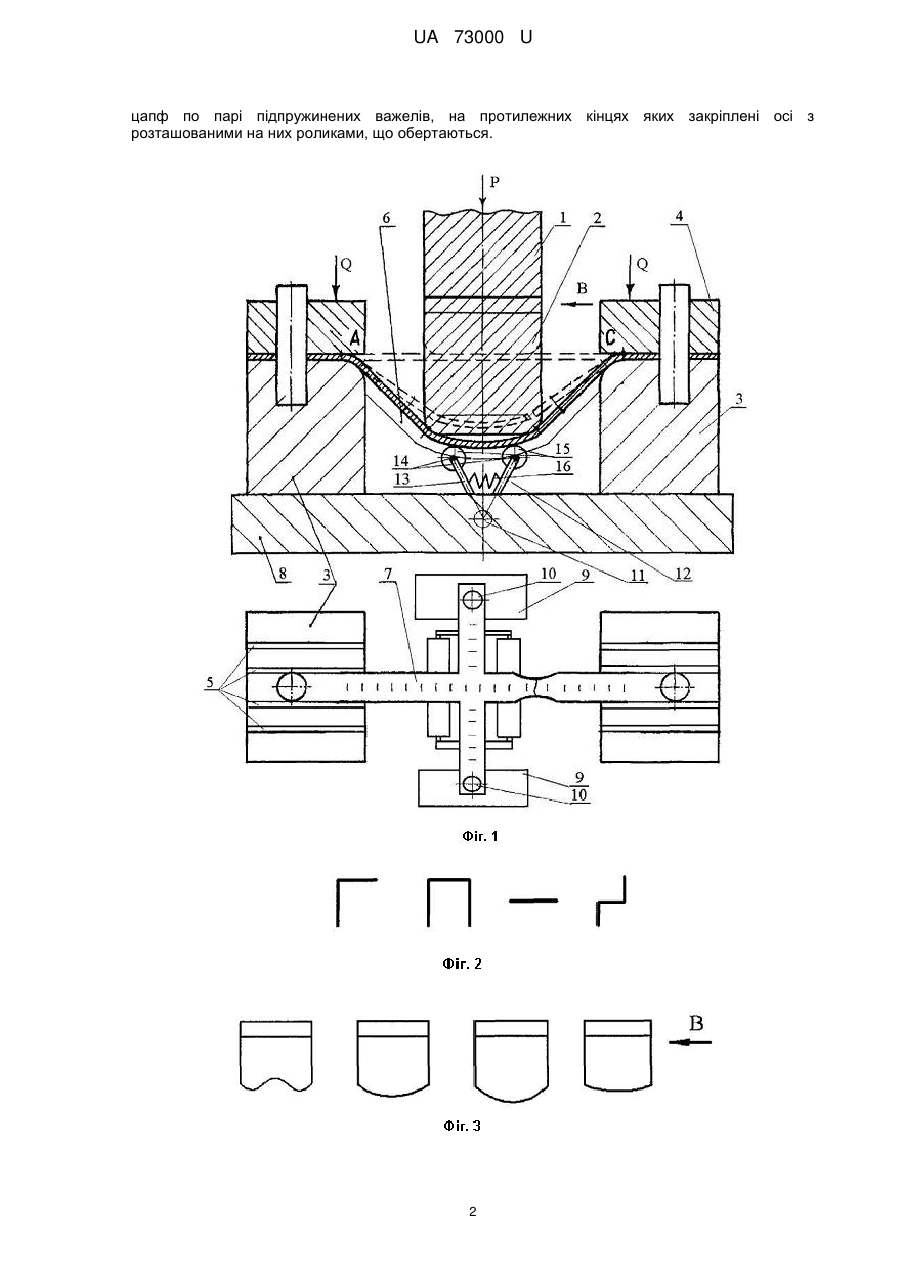

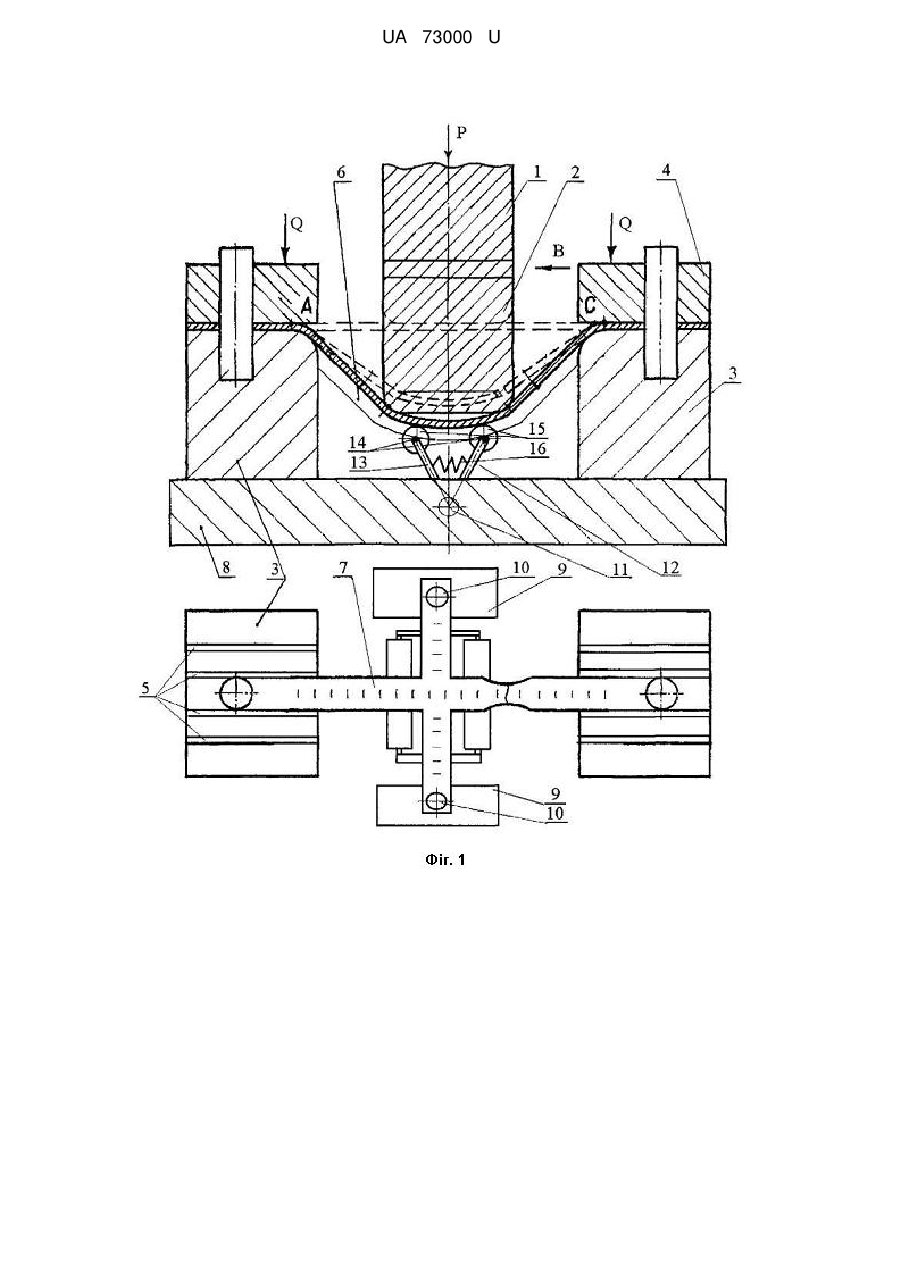

Пристрій для технологічного випробування листового прокату на розтягування та пружність, що складається з пуансону, матриці (лівої та правої частин) та плити, що здійснює притискання, у ліву та праву частини матриці запресовані штифти, а матриця жорстко закріплена на плиті, який відрізняється тим, що пуансон виконано збірним з додатковими насадками з різною формою поверхонь, що деформують заготовку, при цьому насадку з комплекту насадок закріплюють на пуансоні, наприклад за допомогою з'єднання "ластівчин хвіст", а на поверхні матриці та притискачі виконано поздовжні пази, крім того на плиті, до якої жорстко кріпляться матриці, змонтовані додаткові матриці та виконано наскрізну вісь, на кінцях якої закріплені за допомогою цапф по парі підпружинених важелів, на протилежних кінцях яких закріплені осі з розташованими на них роликами, що обертаються.
Текст

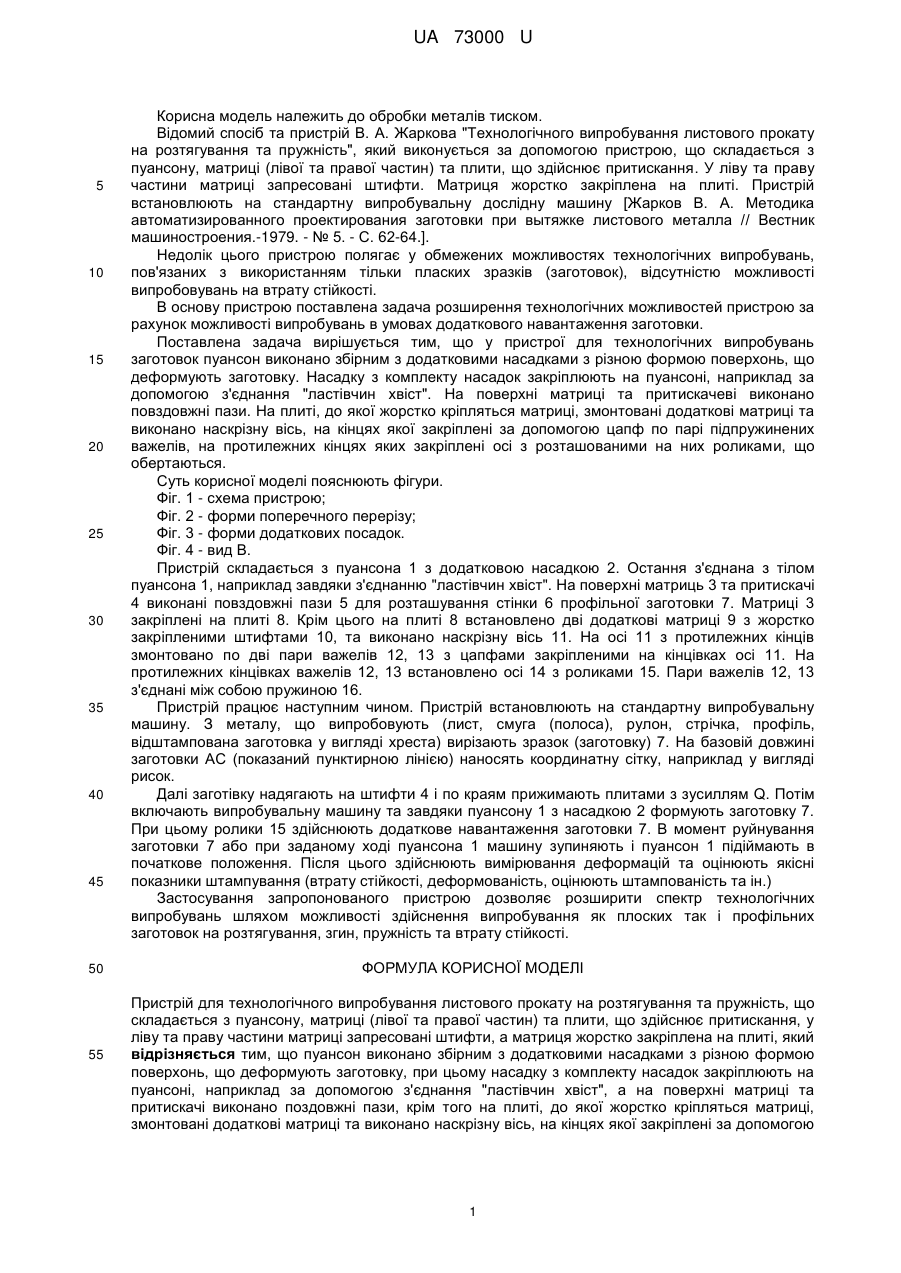

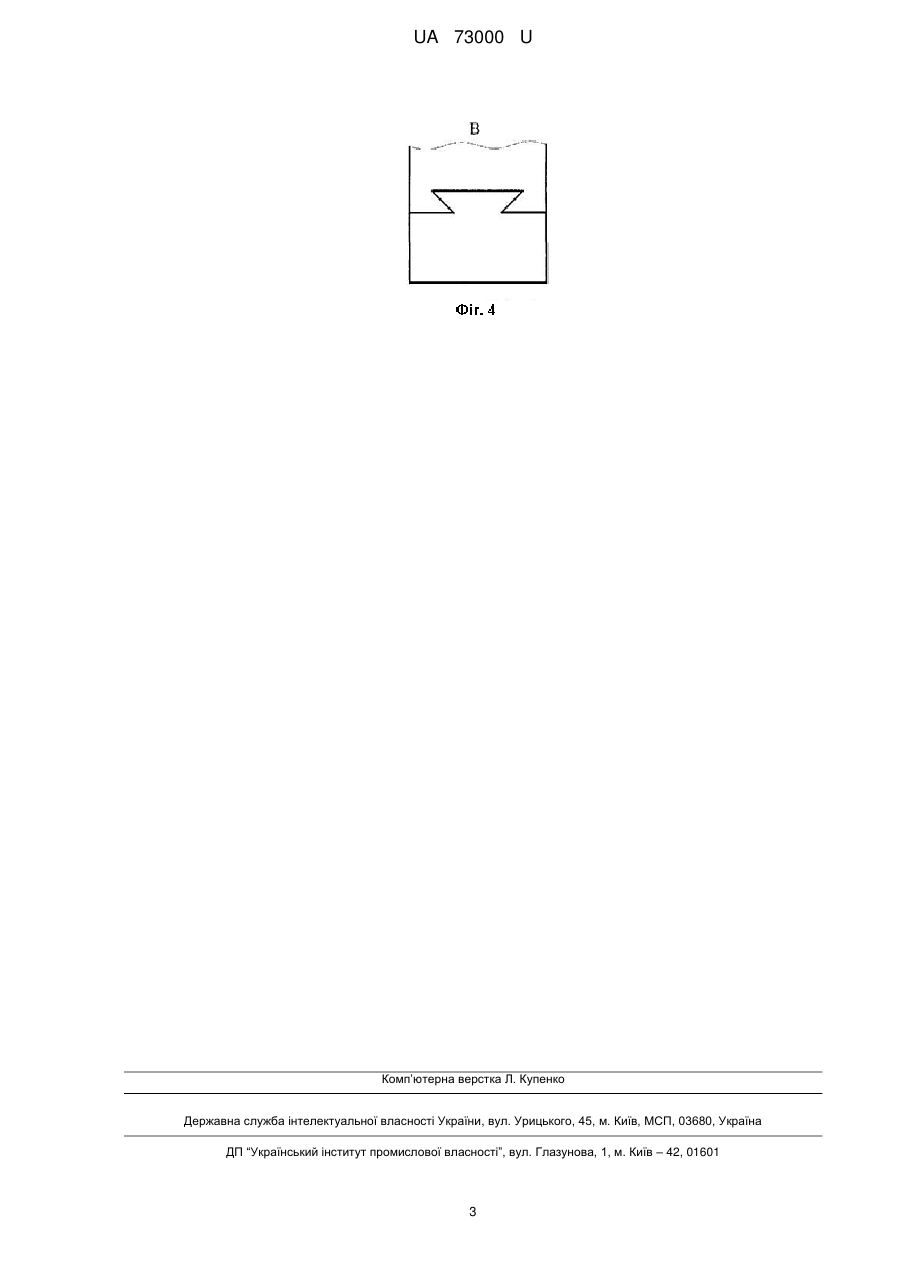

Реферат: Пристрій для технологічного випробування листового прокату на розтягування та пружність складається з пуансону, матриці (лівої та правої частин) та плити, що здійснює притискання, у ліву та праву частини матриці запресовані штифти, а матриця жорстко закріплена на плиті. Крім того, пуансон виконано збірним з додатковими насадками з різною формою поверхонь, що деформують заготовку, при цьому насадку з комплекту насадок закріплюють на пуансоні, наприклад за допомогою з'єднання "ластівчин хвіст", а на поверхні матриці та притискачі виконано поздовжні пази, крім того на плиті, до якої жорстко кріпляться матриці, змонтовані додаткові матриці та виконано наскрізну вісь, на кінцях якої закріплені за допомогою цапф по парі підпружинених важелів, на протилежних кінцях яких закріплені осі з розташованими на них роликами, що обертаються. UA 73000 U (54) ПРИСТРІЙ ДЛЯ ТЕХНОЛОГІЧНИХ ВИПРОБУВАНЬ ПРИ ЛИСТОВОМУ ШТАМПУВАННІ UA 73000 U UA 73000 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обробки металів тиском. Відомий спосіб та пристрій В. А. Жаркова "Технологічного випробування листового прокату на розтягування та пружність", який виконується за допомогою пристрою, що складається з пуансону, матриці (лівої та правої частин) та плити, що здійснює притискання. У ліву та праву частини матриці запресовані штифти. Матриця жорстко закріплена на плиті. Пристрій встановлюють на стандартну випробувальну дослідну машину [Жарков В. А. Методика автоматизированного проектирования заготовки при вытяжке листового металла // Вестник машиностроения.-1979. - № 5. - С. 62-64.]. Недолік цього пристрою полягає у обмежених можливостях технологічних випробувань, пов'язаних з використанням тільки пласких зразків (заготовок), відсутністю можливості випробовувань на втрату стійкості. В основу пристрою поставлена задача розширення технологічних можливостей пристрою за рахунок можливості випробувань в умовах додаткового навантаження заготовки. Поставлена задача вирішується тим, що у пристрої для технологічних випробувань заготовок пуансон виконано збірним з додатковими насадками з різною формою поверхонь, що деформують заготовку. Насадку з комплекту насадок закріплюють на пуансоні, наприклад за допомогою з'єднання "ластівчин хвіст". На поверхні матриці та притискачеві виконано повздовжні пази. На плиті, до якої жорстко кріпляться матриці, змонтовані додаткові матриці та виконано наскрізну вісь, на кінцях якої закріплені за допомогою цапф по парі підпружинених важелів, на протилежних кінцях яких закріплені осі з розташованими на них роликами, що обертаються. Суть корисної моделі пояснюють фігури. Фіг. 1 - схема пристрою; Фіг. 2 - форми поперечного перерізу; Фіг. 3 - форми додаткових посадок. Фіг. 4 - вид В. Пристрій складається з пуансона 1 з додатковою насадкою 2. Остання з'єднана з тілом пуансона 1, наприклад завдяки з'єднанню "ластівчин хвіст". На поверхні матриць 3 та притискачі 4 виконані повздовжні пази 5 для розташування стінки 6 профільної заготовки 7. Матриці 3 закріплені на плиті 8. Крім цього на плиті 8 встановлено дві додаткові матриці 9 з жорстко закріпленими штифтами 10, та виконано наскрізну вісь 11. На осі 11 з протилежних кінців змонтовано по дві пари важелів 12, 13 з цапфами закріпленими на кінцівках осі 11. На протилежних кінцівках важелів 12, 13 встановлено осі 14 з роликами 15. Пари важелів 12, 13 з'єднані між собою пружиною 16. Пристрій працює наступним чином. Пристрій встановлюють на стандартну випробувальну машину. З металу, що випробовують (лист, смуга (полоса), рулон, стрічка, профіль, відштампована заготовка у вигляді хреста) вирізають зразок (заготовку) 7. На базовій довжині заготовки АС (показаний пунктирною лінією) наносять координатну сітку, наприклад у вигляді рисок. Далі заготівку надягають на штифти 4 і по краям прижимають плитами з зусиллям Q. Потім включають випробувальну машину та завдяки пуансону 1 з насадкою 2 формують заготовку 7. При цьому ролики 15 здійснюють додаткове навантаження заготовки 7. В момент руйнування заготовки 7 або при заданому ході пуансона 1 машину зупиняють і пуансон 1 підіймають в початкове положення. Після цього здійснюють вимірювання деформацій та оцінюють якісні показники штампування (втрату стійкості, деформованість, оцінюють штампованість та ін.) Застосування запропонованого пристрою дозволяє розширити спектр технологічних випробувань шляхом можливості здійснення випробування як плоских так і профільних заготовок на розтягування, згин, пружність та втрату стійкості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для технологічного випробування листового прокату на розтягування та пружність, що складається з пуансону, матриці (лівої та правої частин) та плити, що здійснює притискання, у ліву та праву частини матриці запресовані штифти, а матриця жорстко закріплена на плиті, який відрізняється тим, що пуансон виконано збірним з додатковими насадками з різною формою поверхонь, що деформують заготовку, при цьому насадку з комплекту насадок закріплюють на пуансоні, наприклад за допомогою з'єднання "ластівчин хвіст", а на поверхні матриці та притискачі виконано поздовжні пази, крім того на плиті, до якої жорстко кріпляться матриці, змонтовані додаткові матриці та виконано наскрізну вісь, на кінцях якої закріплені за допомогою 1 UA 73000 U цапф по парі підпружинених важелів, на протилежних кінцях яких закріплені осі з розташованими на них роликами, що обертаються. 2 UA 73000 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
