Навісне обладнання для одноковшового екскаватора

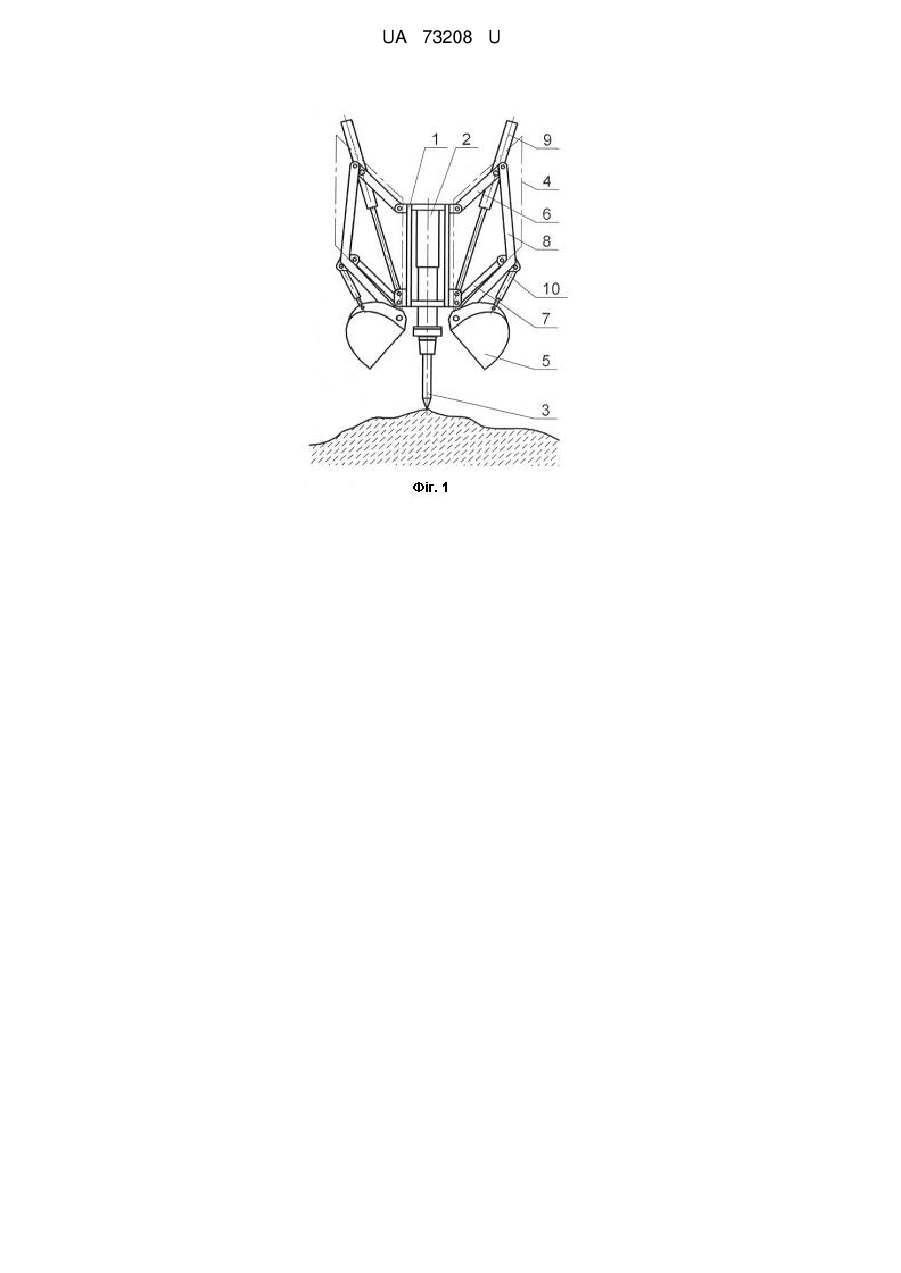

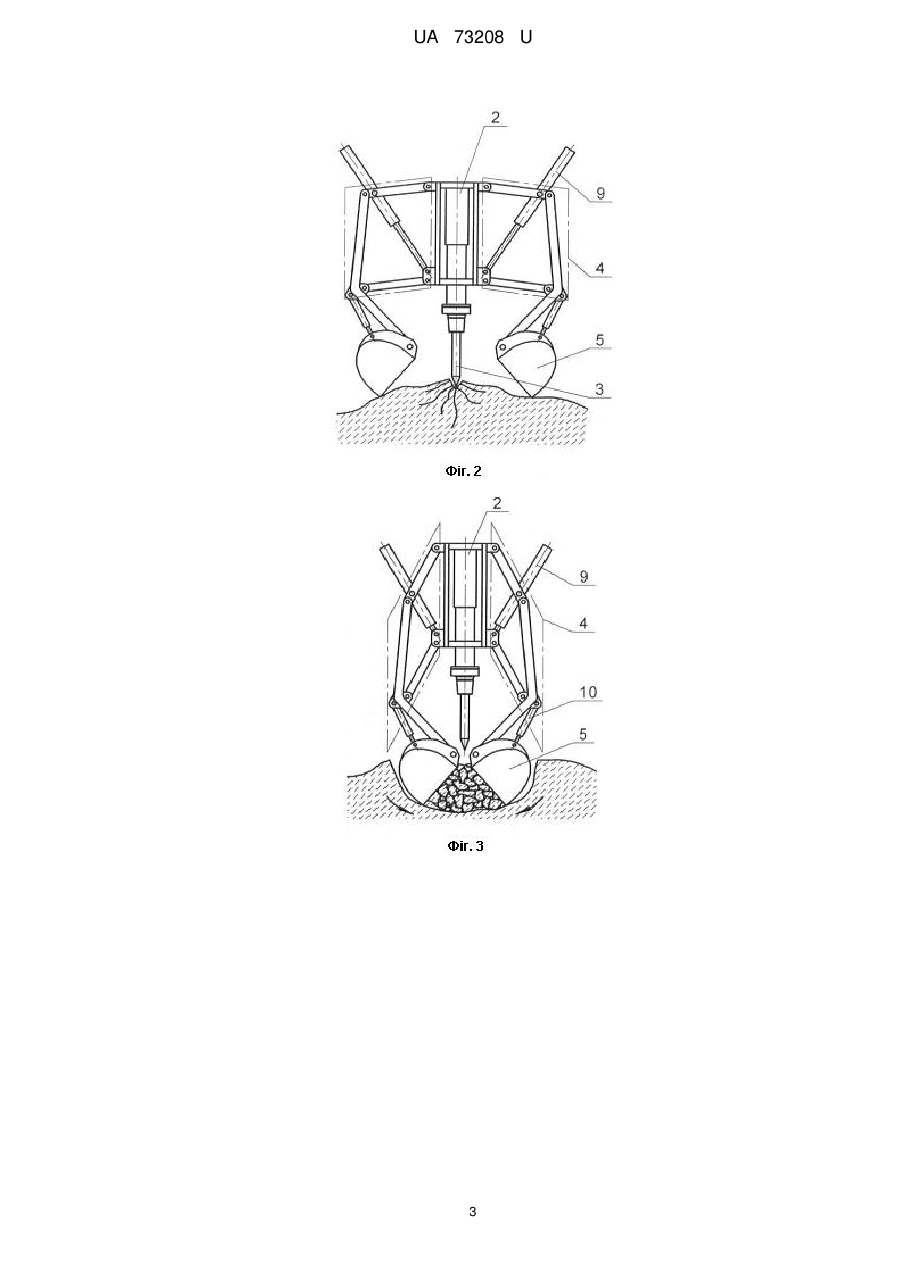

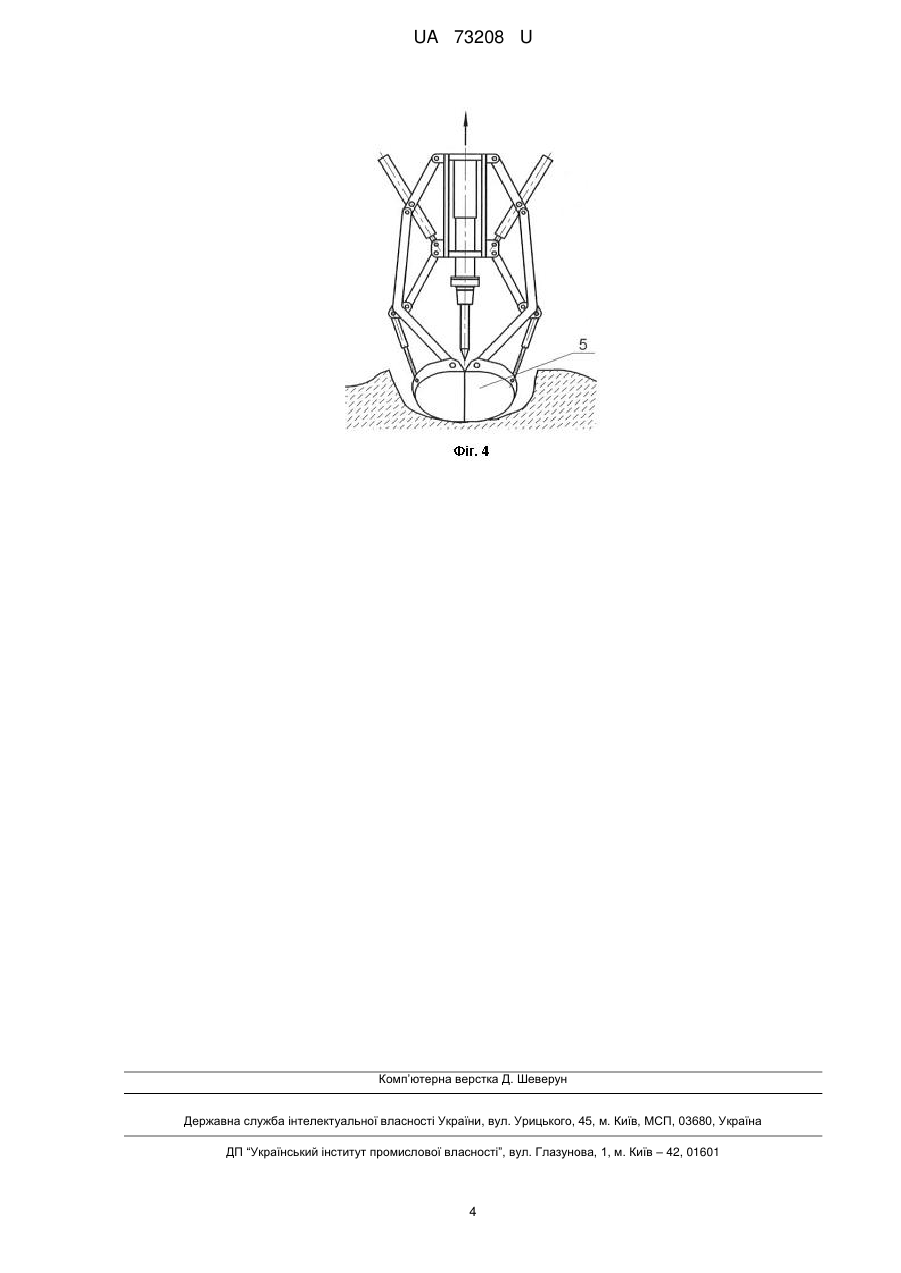

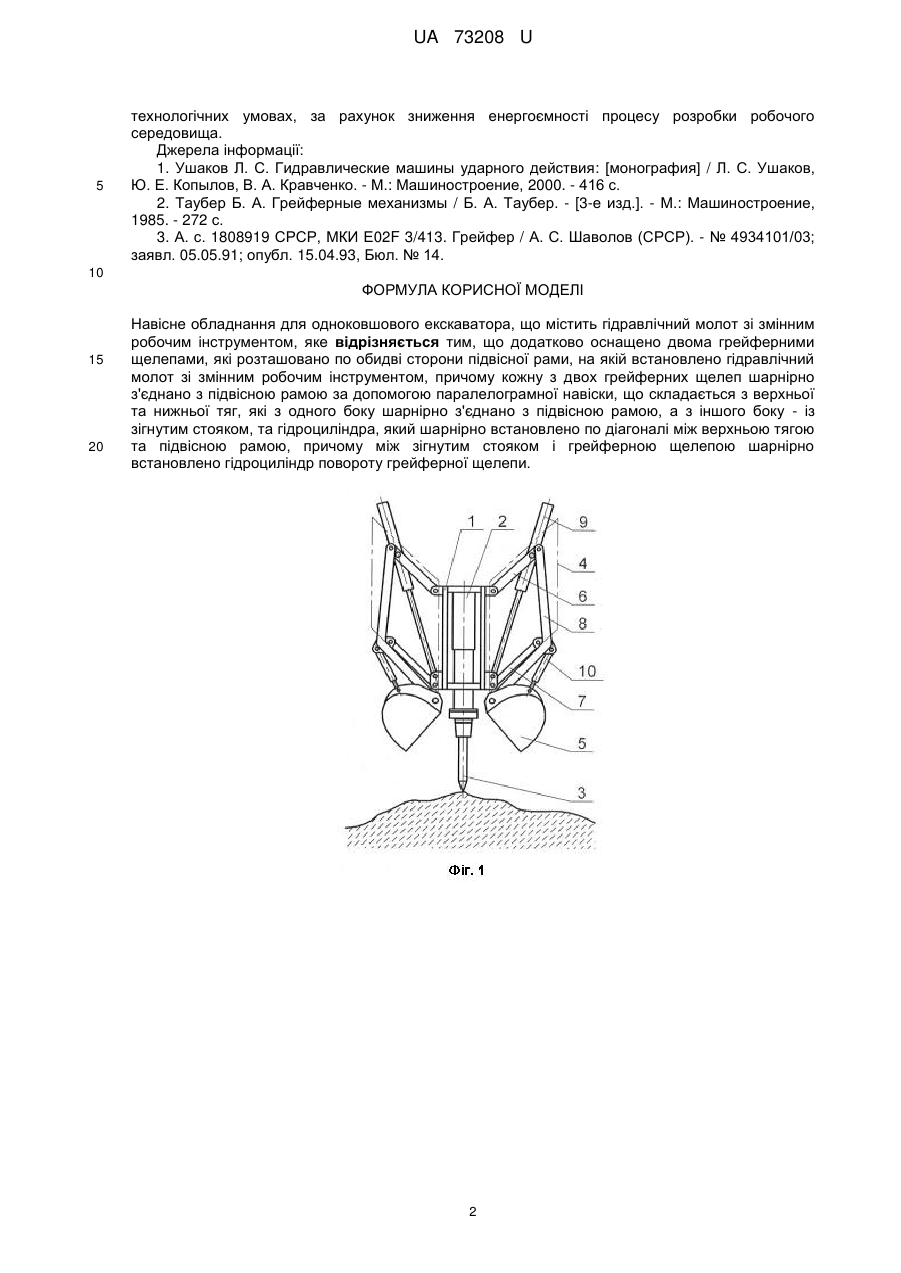

Реферат: Навісне обладнання для одноковшового екскаватора містить гідравлічний молот зі змінним робочим інструментом, дві грейферні щелепи, підвісну раму, на якій встановлено гідравлічний молот зі змінним робочим інструментом. Кожна з двох грейферних щелеп шарнірно з'єднана з підвісною рамою за допомогою паралелограмної навіски. Гідроциліндр шарнірно встановлений по діагоналі між верхньою тягою та підвісною рамою. Між зігнутим стояком і грейферною щелепою шарнірно встановлено гідроциліндр повороту грейферної щелепи. UA 73208 U (12) UA 73208 U UA 73208 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування, а саме до навісного обладнання для одноковшових екскаваторів. Відомо навісне обладнання для одноковшового екскаватора, що містить гідравлічний молот зі змінним робочим інструментом [1]. Однак, це навісне обладнання застосовується тільки при виконанні певного виду земляних та гірських робіт, таких як розкриття підземних комунікацій у мерзлих і міцних ґрунтах, асфальтних покриттів, руйнування скельних порід і конструкцій, що зроблені із залізобетону, бетону, цегляної кладки. При цьому для навантаження розробленого матеріалу необхідно виконувати монтаж навантажувального обладнання, зокрема, грейфера [2], або застосовувати додаткові навантажувально-розвантажувальні машини. Відомо навісне обладнання для одноковшового екскаватора, що містить дві щелепи грейфера, шарнірно встановлені і з'єднані з підвісною рамою за допомогою гідроциліндрів повороту, і центральний гвинтовий бур [3]. Недоліком даного навісного обладнання є обмеженні технологічні можливості: при роботі в надміцних середовищах, наприклад гірські породи, бетон, камінь, асфальтне покриття. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності роботи гідравлічного молота та двощелепного грейфера, за рахунок навісного обладнання спеціальної конструкції. Поставлена задача вирішується таким чином, що навісне обладнання для одноковшового екскаватора, що містить гідравлічний молот зі змінним робочим інструментом, який встановлено на підвісній рамі, додатково оснащено двома грейферними щелепами, які розташовано по обидві сторони підвісної рами, причому кожну з двох грейферних щелеп шарнірно з'єднано з підвісною рамою за допомогою паралелограмної навіски, що складається з верхньої та нижньої тяг, які з одного боку шарнірно з'єднано з підвісною рамою, а з іншого боку - із зігнутим стояком, та гідроциліндра, який шарнірно встановлено по діагоналі між верхньою тягою та підвісною рамою, причому між зігнутим стояком і грейферною щелепою шарнірно встановлено гідроциліндр повороту грейферної щелепи. На фіг. 1 - навісне обладнання перед операцією виймання фунту; на фіг. 2 - операція розробки ґрунту гідромолотом; на фіг. 3 - операція наповнення ґрунтом грейферних щелеп; на фіг. 4 - операція виймання ґрунту. Навісне обладнання одноковшового екскаватора містить підвісну раму 1, на якій встановлено гідромолот 2 зі змінним робочим інструментом 3, наприклад конусною пікою. З підвісною рамою 1 за допомогою паралелограм-них навісок 4 шарнірно з'єднано дві грейферні щелепи 5, які розташовані по обидві сторони підвісної рами 1. Кожна з паралелограмних навісок 4 складається з верхньої 6 та нижньої 7 тяг, які з одного боку шарнірно з'єднано з підвісною рамою 1, а з іншого боку - із зігнутим стояком 8, та гідроциліндра 9, який шарнірно з'єднано з верхньою тягою 6 та підвісною рамою 1. Гідроциліндр 9 утворює діагональ паралелограмної навіски 4. Поворот грейферних щелеп 5 здійснюється за допомогою гідроциліндрів 10, які шарнірно встановлено між зігнутими стояками 8 і грейферними щелепами 5. Конструкція навісного обладнання одноковшового екскаватора дозволяє виконувати робочі процеси декількома способами: тільки гідравлічним молотом зі змінним робочим інструментом при максимально піднятих грейферних щелепах; тільки грейферними щелепами, що опущені нижче за гідравлічний молот зі змінним робочим інструментом; за принципом спільної, але поетапної роботи обох робочих органів - гідравлічного молота і грейферних щелеп. Навісне обладнання одноковшового екскаватора при поєднанні роботи гідравлічного молота і грейферних щелеп працює наступним чином. Для забезпечення руйнування робочого середовища, наприклад, міцного ґрунту, гідравлічний молот 2 зі змінним робочим інструментом 3 встановлюють в робоче положення при максимально піднятих грейферних щелепах 5 (див. фіг. 1). Після цього відбувається включення гідравлічного молота 2 зі змінним робочим інструментом 3 та руйнування ґрунту. Для забезпечення виймання зруйнованого масиву ґрунту грейферні щелепи 5 опускаються в зону забою з одночасним підйомом гідромолота 2 зі змінним робочим інструментом 3. Керування режимом опускання грейферних щелеп 5 здійснюється за допомогою гідроциліндрів 9 паралелограмних навісок 4 (див. фіг. 2 і 3). Наповнення грейферних щелеп 5 зруйнованим ґрунтом здійснюється їх поворотом відносно шарнірного з'єднання із зігнутим стояком 8 за допомогою гідроциліндрів 10 (див. фіг. 3). Після закінчення забору ґрунту до повного зімкнення грейферних щелеп 5 навісне обладнання підіймається із зони забою та переміщується до зони розвантаження (див. фіг. 4). Запропонована конструкція навісного обладнання для одноковшового екскаватора дозволяє розширити область ефективного застосування екскаваторів у різноманітних ґрунтових та 1 UA 73208 U 5 технологічних умовах, за рахунок зниження енергоємності процесу розробки робочого середовища. Джерела інформації: 1. Ушаков Л. С. Гидравлические машины ударного действия: [монография] / Л. С. Ушаков, Ю. Е. Копылов, В. А. Кравченко. - М.: Машиностроение, 2000. - 416 с. 2. Таубер Б. А. Грейферные механизмы / Б. А. Таубер. - [3-е изд.]. - М.: Машиностроение, 1985. - 272 с. 3. А. с. 1808919 СРСР, МКИ Е02F 3/413. Грейфер / А. С. Шаволов (СРСР). - № 4934101/03; заявл. 05.05.91; опубл. 15.04.93, Бюл. № 14. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Навісне обладнання для одноковшового екскаватора, що містить гідравлічний молот зі змінним робочим інструментом, яке відрізняється тим, що додатково оснащено двома грейферними щелепами, які розташовано по обидві сторони підвісної рами, на якій встановлено гідравлічний молот зі змінним робочим інструментом, причому кожну з двох грейферних щелеп шарнірно з'єднано з підвісною рамою за допомогою паралелограмної навіски, що складається з верхньої та нижньої тяг, які з одного боку шарнірно з'єднано з підвісною рамою, а з іншого боку - із зігнутим стояком, та гідроциліндра, який шарнірно встановлено по діагоналі між верхньою тягою та підвісною рамою, причому між зігнутим стояком і грейферною щелепою шарнірно встановлено гідроциліндр повороту грейферної щелепи. 2 UA 73208 U 3 UA 73208 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
