Система подачі рідкої присадки в повітряний потік котла

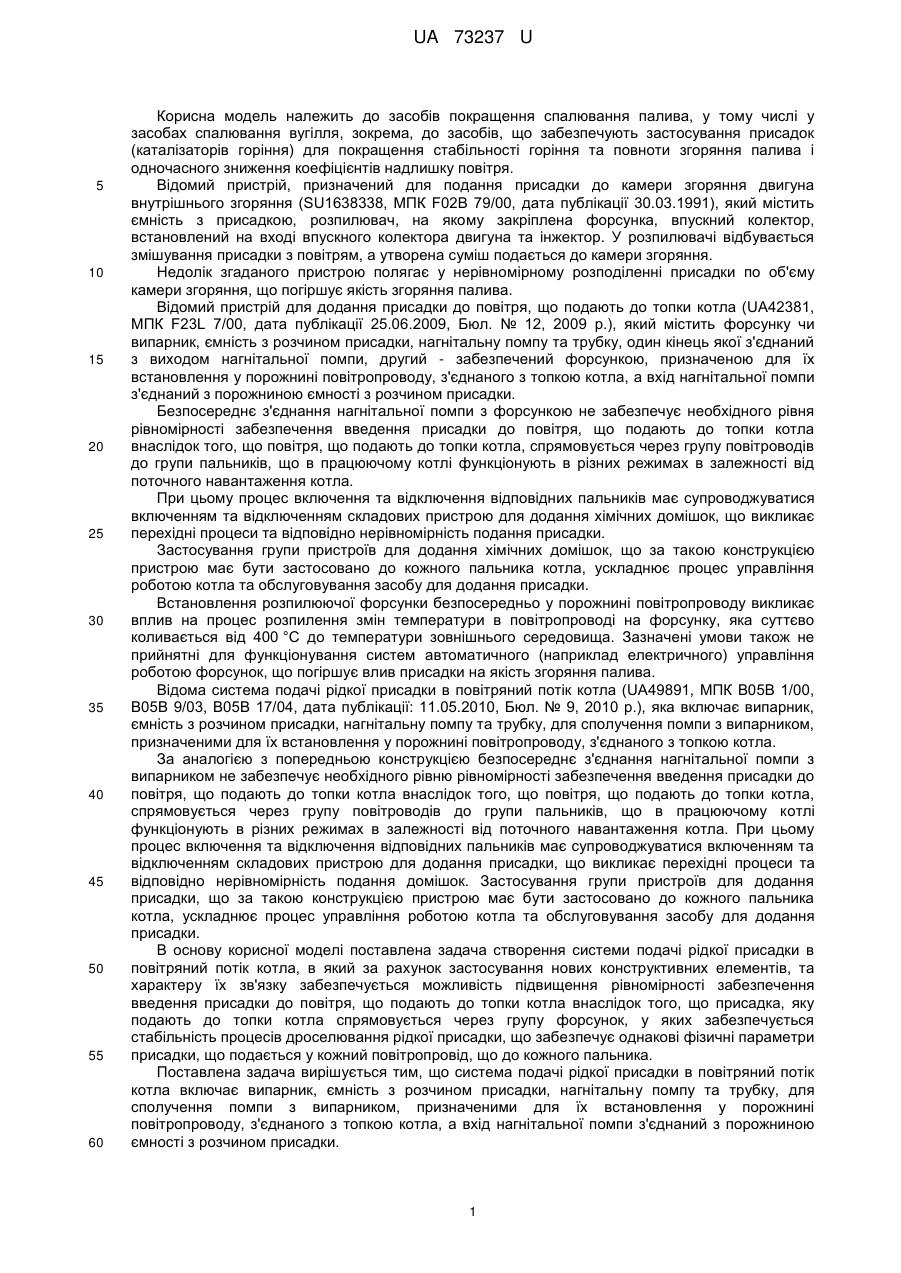

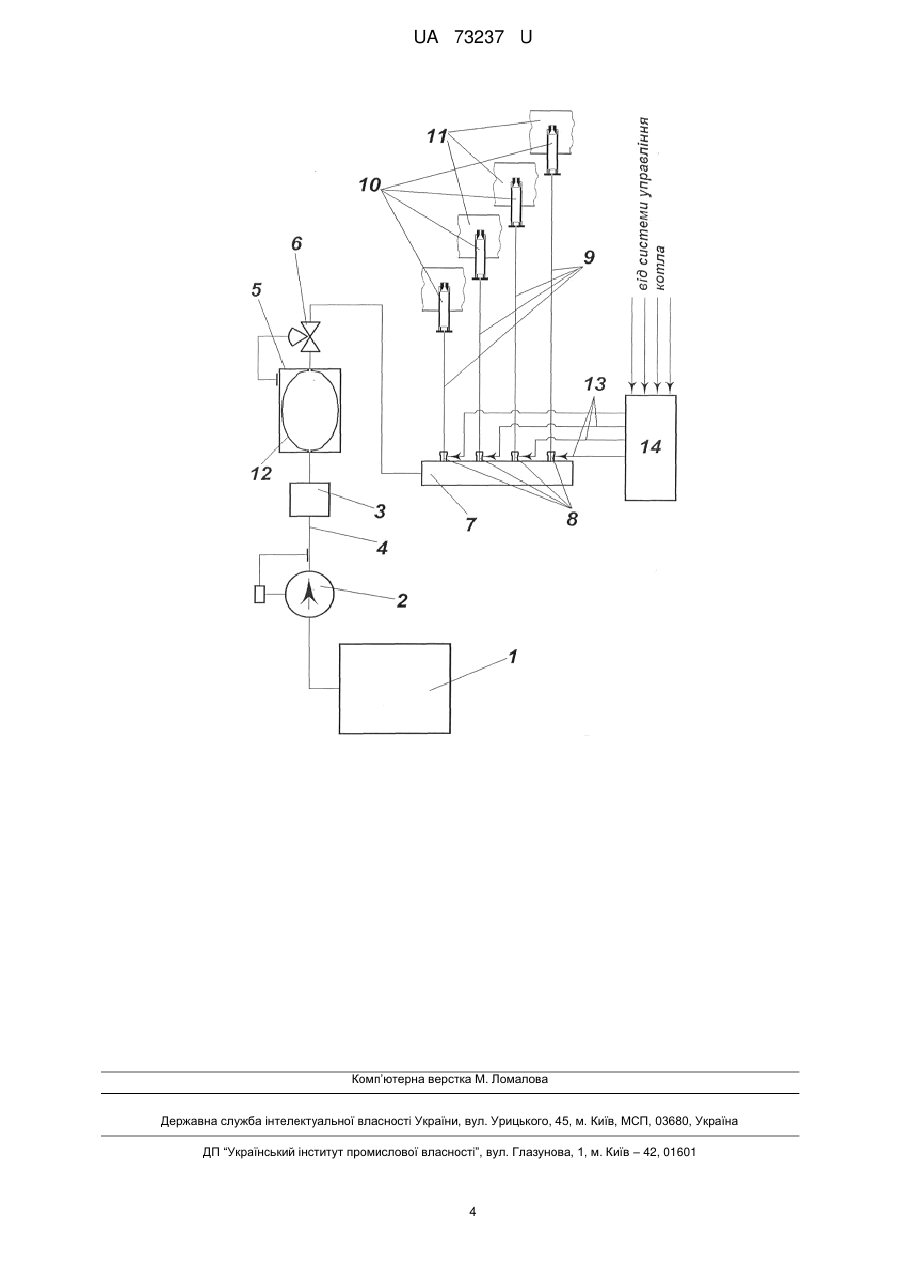

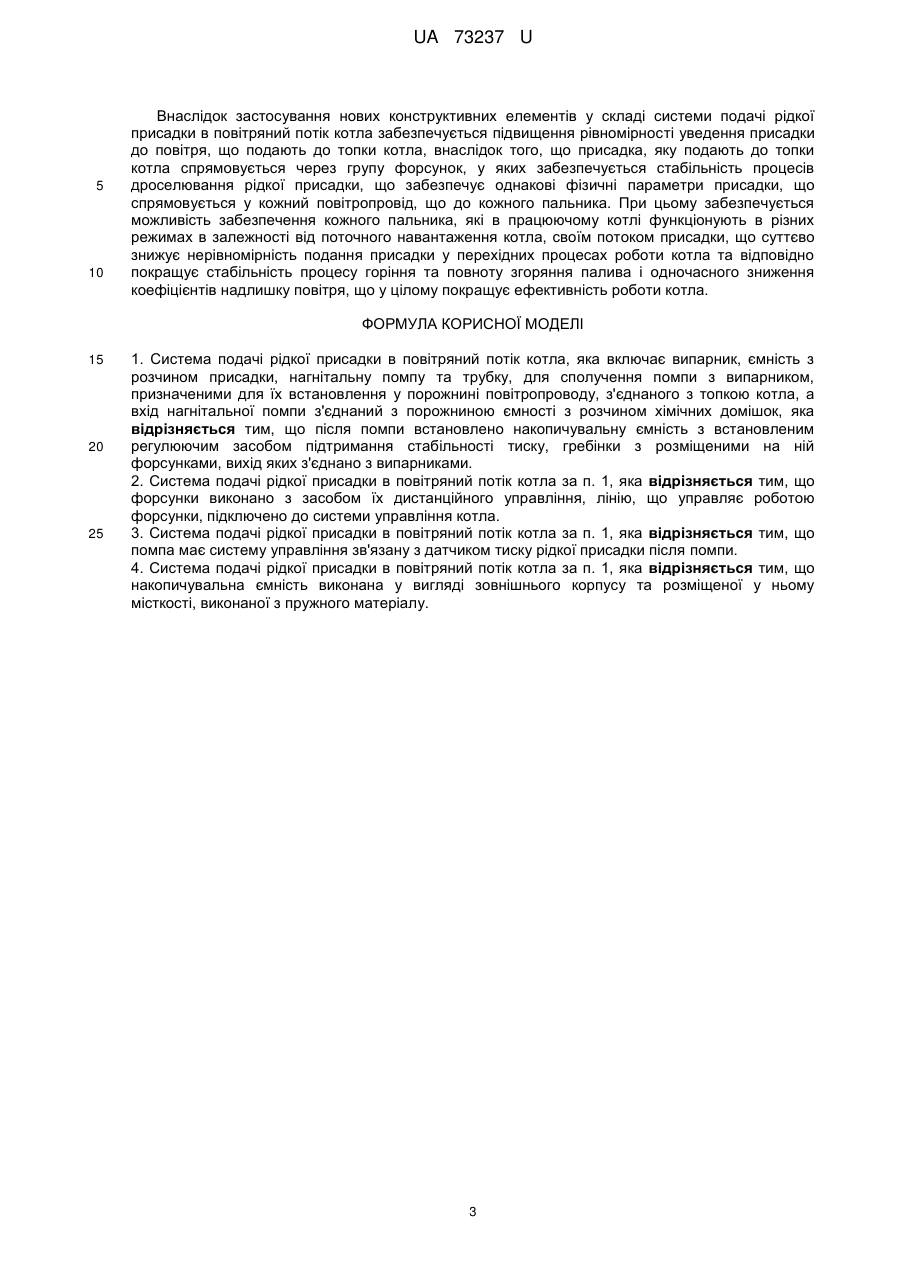

Реферат: Система подачі рідкої присадки в повітряний потік котла включає випарник, ємність з розчином присадки, нагнітальну помпу та трубку, для сполучення помпи з випарником, призначеними для їх встановлення у порожнині повітропроводу, з'єднаного з топкою котла, а вхід нагнітальної помпи з'єднаний з порожниною ємності з розчином хімічних домішок. Після помпи встановлено накопичувальну ємність з встановленим регулюючим засобом підтримання стабільності тиску, гребінки з розміщеними на ній форсунками, вихід яких з'єднано з випарниками. UA 73237 U (12) UA 73237 U UA 73237 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів покращення спалювання палива, у тому числі у засобах спалювання вугілля, зокрема, до засобів, що забезпечують застосування присадок (каталізаторів горіння) для покращення стабільності горіння та повноти згоряння палива і одночасного зниження коефіцієнтів надлишку повітря. Відомий пристрій, призначений для подання присадки до камери згоряння двигуна внутрішнього згоряння (SU1638338, МПК F02B 79/00, дата публікації 30.03.1991), який містить ємність з присадкою, розпилювач, на якому закріплена форсунка, впускний колектор, встановлений на вході впускного колектора двигуна та інжектор. У розпилювачі відбувається змішування присадки з повітрям, а утворена суміш подається до камери згоряння. Недолік згаданого пристрою полягає у нерівномірному розподіленні присадки по об'єму камери згоряння, що погіршує якість згоряння палива. Відомий пристрій для додання присадки до повітря, що подають до топки котла (UA42381, МПК F23L 7/00, дата публікації 25.06.2009, Бюл. № 12, 2009 p.), який містить форсунку чи випарник, ємність з розчином присадки, нагнітальну помпу та трубку, один кінець якої з'єднаний з виходом нагнітальної помпи, другий - забезпечений форсункою, призначеною для їх встановлення у порожнині повітропроводу, з'єднаного з топкою котла, а вхід нагнітальної помпи з'єднаний з порожниною ємності з розчином присадки. Безпосереднє з'єднання нагнітальної помпи з форсункою не забезпечує необхідного рівня рівномірності забезпечення введення присадки до повітря, що подають до топки котла внаслідок того, що повітря, що подають до топки котла, спрямовується через групу повітроводів до групи пальників, що в працюючому котлі функціонують в різних режимах в залежності від поточного навантаження котла. При цьому процес включення та відключення відповідних пальників має супроводжуватися включенням та відключенням складових пристрою для додання хімічних домішок, що викликає перехідні процеси та відповідно нерівномірність подання присадки. Застосування групи пристроїв для додання хімічних домішок, що за такою конструкцією пристрою має бути застосовано до кожного пальника котла, ускладнює процес управління роботою котла та обслуговування засобу для додання присадки. Встановлення розпилюючої форсунки безпосередньо у порожнині повітропроводу викликає вплив на процес розпилення змін температури в повітропроводі на форсунку, яка суттєво коливається від 400 °C до температури зовнішнього середовища. Зазначені умови також не прийнятні для функціонування систем автоматичного (наприклад електричного) управління роботою форсунок, що погіршує влив присадки на якість згоряння палива. Відома система подачі рідкої присадки в повітряний потік котла (UA49891, МПК В05В 1/00, В05В 9/03, В05В 17/04, дата публікації: 11.05.2010, Бюл. № 9, 2010 р.), яка включає випарник, ємність з розчином присадки, нагнітальну помпу та трубку, для сполучення помпи з випарником, призначеними для їх встановлення у порожнині повітропроводу, з'єднаного з топкою котла. За аналогією з попередньою конструкцією безпосереднє з'єднання нагнітальної помпи з випарником не забезпечує необхідного рівню рівномірності забезпечення введення присадки до повітря, що подають до топки котла внаслідок того, що повітря, що подають до топки котла, спрямовується через групу повітроводів до групи пальників, що в працюючому котлі функціонують в різних режимах в залежності від поточного навантаження котла. При цьому процес включення та відключення відповідних пальників має супроводжуватися включенням та відключенням складових пристрою для додання присадки, що викликає перехідні процеси та відповідно нерівномірність подання домішок. Застосування групи пристроїв для додання присадки, що за такою конструкцією пристрою має бути застосовано до кожного пальника котла, ускладнює процес управління роботою котла та обслуговування засобу для додання присадки. В основу корисної моделі поставлена задача створення системи подачі рідкої присадки в повітряний потік котла, в який за рахунок застосування нових конструктивних елементів, та характеру їх зв'язку забезпечується можливість підвищення рівномірності забезпечення введення присадки до повітря, що подають до топки котла внаслідок того, що присадка, яку подають до топки котла спрямовується через групу форсунок, у яких забезпечується стабільність процесів дроселювання рідкої присадки, що забезпечує однакові фізичні параметри присадки, що подається у кожний повітропровід, що до кожного пальника. Поставлена задача вирішується тим, що система подачі рідкої присадки в повітряний потік котла включає випарник, ємність з розчином присадки, нагнітальну помпу та трубку, для сполучення помпи з випарником, призначеними для їх встановлення у порожнині повітропроводу, з'єднаного з топкою котла, а вхід нагнітальної помпи з'єднаний з порожниною ємності з розчином присадки. 1 UA 73237 U 5 10 15 20 25 30 35 40 45 50 55 60 Новим у системі подачі рідкої присадки в повітряний потік котла, є те, що після помпи встановлено накопичувальну ємність з встановленим регулюючим засобом підтримання стабільності тиску, гребінку з розміщеними на ній форсунками, вихід яких з'єднано з випарниками. Застосування нових конструктивних елементів у складі системи подачі рідкої присадки в повітряний потік котла забезпечує підвищення рівномірності забезпечення уведення присадки до повітря, що подають до топки котла внаслідок того, що присадка, яку подають до топки котла спрямовується через групу форсунок, у яких забезпечується стабільність процесів дроселювання рідкої присадки, що забезпечує однакові фізичні параметри присадки, що подається у кожний повітропровід, що до кожного пальника. При цьому забезпечується можливість забезпечення кожного пальника, які в працюючому котлі функціонують в різних режимах в залежності від поточного навантаження котла, своїм потоком присадки, що суттєво знижує нерівномірність подання присадки у перехідних процесах роботи котла та відповідно покращує стабільність процесу горіння та повноту згоряння палива і одночасного зниження коефіцієнтів надлишку повітря, що у цілому покращує ефективність роботи котла. В окремих варіантах реалізації системи подачі рідкої присадки в повітряний потік котла помпа має систему управління зв'язану з датчиком тиску рідкої присадки після помпи. Застосування таких конструктивних елементів у складі системи подачі рідкої присадки в повітряний потік котла забезпечує підвищення рівномірності забезпечення введення присадки до повітря, що подають до топки котла внаслідок того, що покращується стабільність тиску присадки в накопичувальній ємності. В окремих варіантах реалізації системи подачі рідкої присадки в повітряний потік котла форсунки виконано з засобом їх дистанційного управління, а лінію що управляє роботою форсунки підключено до системи управління котла. Застосування таких конструктивних елементів у складі системи подачі рідкої присадки в повітряний потік котла забезпечує індивідуальний режим подання присадки до кожного пальника, перемінну потужність кожної окремої форсунки та відповідно до кожного пальника котла, що знижує нерівномірність подання присадки у перехідних процесах роботи котла та відповідно покращує стабільність процесу горіння та повноту згоряння палива і одночасного зниження коефіцієнтів надлишку повітря, що у цілому покращує ефективність роботи котла. В окремих варіантах реалізації системи подачі рідкої присадки в повітряний потік котла накопичувальна ємність виконана у вигляді зовнішнього корпусу та розміщеної у ньому місткості, виконаної з пружного матеріалу. Застосування таких особливостей конструктивних елементів системи подачі рідкої присадки в повітряний потік котла підвищує стабільність тиску у накопичувальній ємності, що забезпечує стабільність процесу дроселювання рідкої присадки перед її випаровуванням у випарнику протягом тривалого часу, не створюючи перехідних процесів при циклічній роботі помпи та інших конструктивних елементів. На кресленні зображена схема прикладу реалізації системи подачі рідкої присадки в повітряний потік котла. Система подачі рідкої присадки в повітряний потік котла включає ємність 1 з розчином присадки, нагнітальну помпу 2, фільтр 3 та трубку 4, для сполучення помпи з накопичувальною ємністю 5 з регулюючим засобом підтримання стабільності тиску у вигляді регулюючого клапана 6, гребінку 7 з розміщеними на ній форсунками 8, вихід яких з'єднано трубками 9 з випарниками 10, встановленими у порожнині повітропроводу 11, з'єднаного з пальниками (не показано) для спалювання палива у топці котла. Накопичувальна ємність 5 може мати розміщену у ній місткість 12, виконану з пружного еластичного матеріалу, форсунки 8 лініями 13, що управляють їх роботою зв'язано із засобом 14 їх дистанційного управління, який підключено до системи управління котла (не показано). Працює система наступним чином. Розчин присадки з ємності 1 нагнітальною помпою 2 та трубкою 4, подається у накопичувальну ємність 5. Завдяки регулюючим засобам забезпечується підтримання стабільності тиску у накопичувальній ємності 5. Розчин присадки зі стабільним тиском подається у гребінку 7 та на форсунки 8, у яких дроселюється та подається по трубках 9 у випарники 10, в яких розчин присадки випаровується у порожнину повітропроводу 11, і збагачене присадкою повітря подається у пальники для спалювання палива у топці котла. Робота форсунок 8 управляється в залежності від роботи пальників для спалювання палива по сигналам, що передаються по лініях управління 13 від системи управління котла через блок управління 14, у якому сигнали управління перетворюються у сигнали управління форсунками 8. 2 UA 73237 U 5 10 Внаслідок застосування нових конструктивних елементів у складі системи подачі рідкої присадки в повітряний потік котла забезпечується підвищення рівномірності уведення присадки до повітря, що подають до топки котла, внаслідок того, що присадка, яку подають до топки котла спрямовується через групу форсунок, у яких забезпечується стабільність процесів дроселювання рідкої присадки, що забезпечує однакові фізичні параметри присадки, що спрямовується у кожний повітропровід, що до кожного пальника. При цьому забезпечується можливість забезпечення кожного пальника, які в працюючому котлі функціонують в різних режимах в залежності від поточного навантаження котла, своїм потоком присадки, що суттєво знижує нерівномірність подання присадки у перехідних процесах роботи котла та відповідно покращує стабільність процесу горіння та повноту згоряння палива і одночасного зниження коефіцієнтів надлишку повітря, що у цілому покращує ефективність роботи котла. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Система подачі рідкої присадки в повітряний потік котла, яка включає випарник, ємність з розчином присадки, нагнітальну помпу та трубку, для сполучення помпи з випарником, призначеними для їх встановлення у порожнині повітропроводу, з'єднаного з топкою котла, а вхід нагнітальної помпи з'єднаний з порожниною ємності з розчином хімічних домішок, яка відрізняється тим, що після помпи встановлено накопичувальну ємність з встановленим регулюючим засобом підтримання стабільності тиску, гребінки з розміщеними на ній форсунками, вихід яких з'єднано з випарниками. 2. Система подачі рідкої присадки в повітряний потік котла за п. 1, яка відрізняється тим, що форсунки виконано з засобом їх дистанційного управління, лінію, що управляє роботою форсунки, підключено до системи управління котла. 3. Система подачі рідкої присадки в повітряний потік котла за п. 1, яка відрізняється тим, що помпа має систему управління зв'язану з датчиком тиску рідкої присадки після помпи. 4. Система подачі рідкої присадки в повітряний потік котла за п. 1, яка відрізняється тим, що накопичувальна ємність виконана у вигляді зовнішнього корпусу та розміщеної у ньому місткості, виконаної з пружного матеріалу. 3 UA 73237 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
