Вибухозахищений електричний апарат

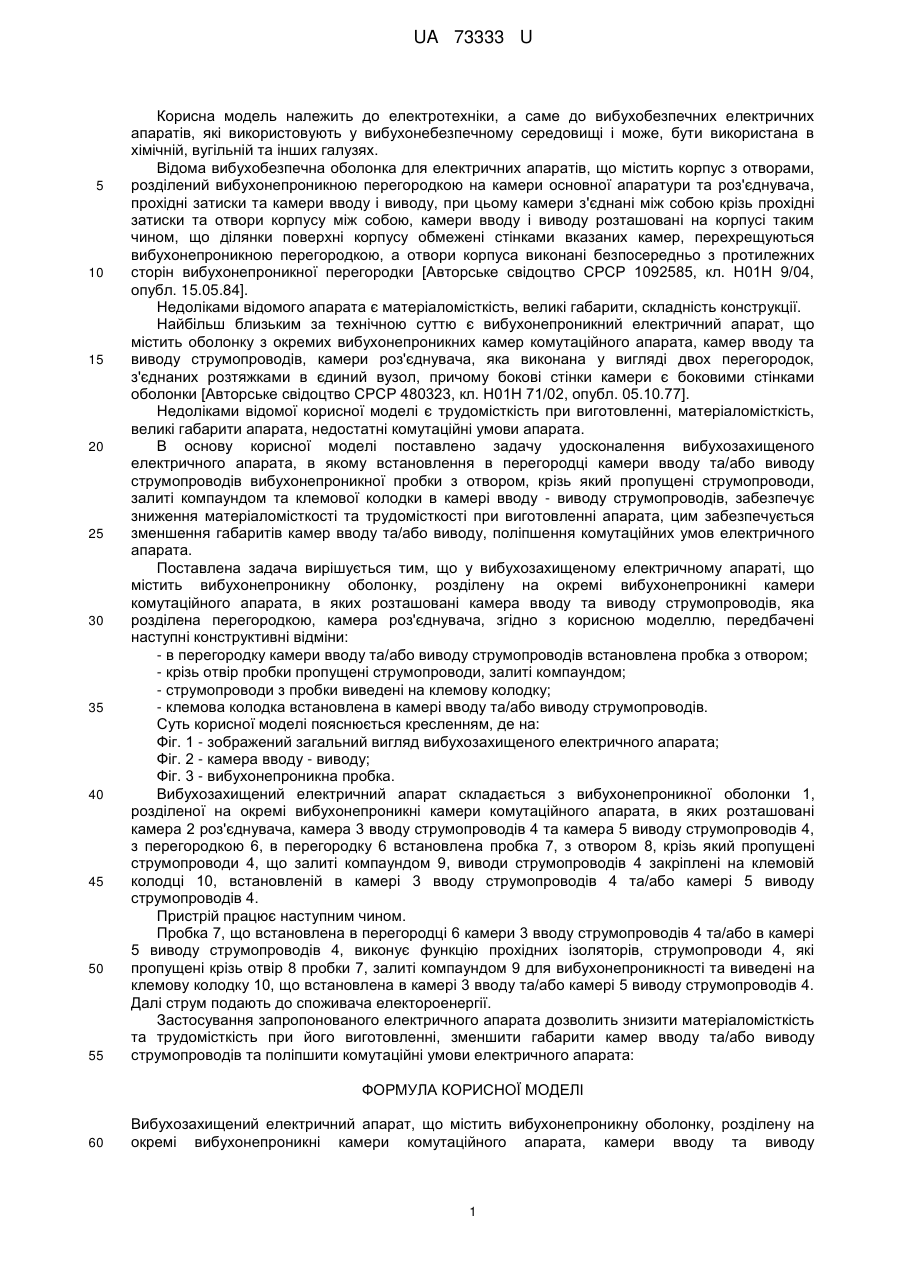

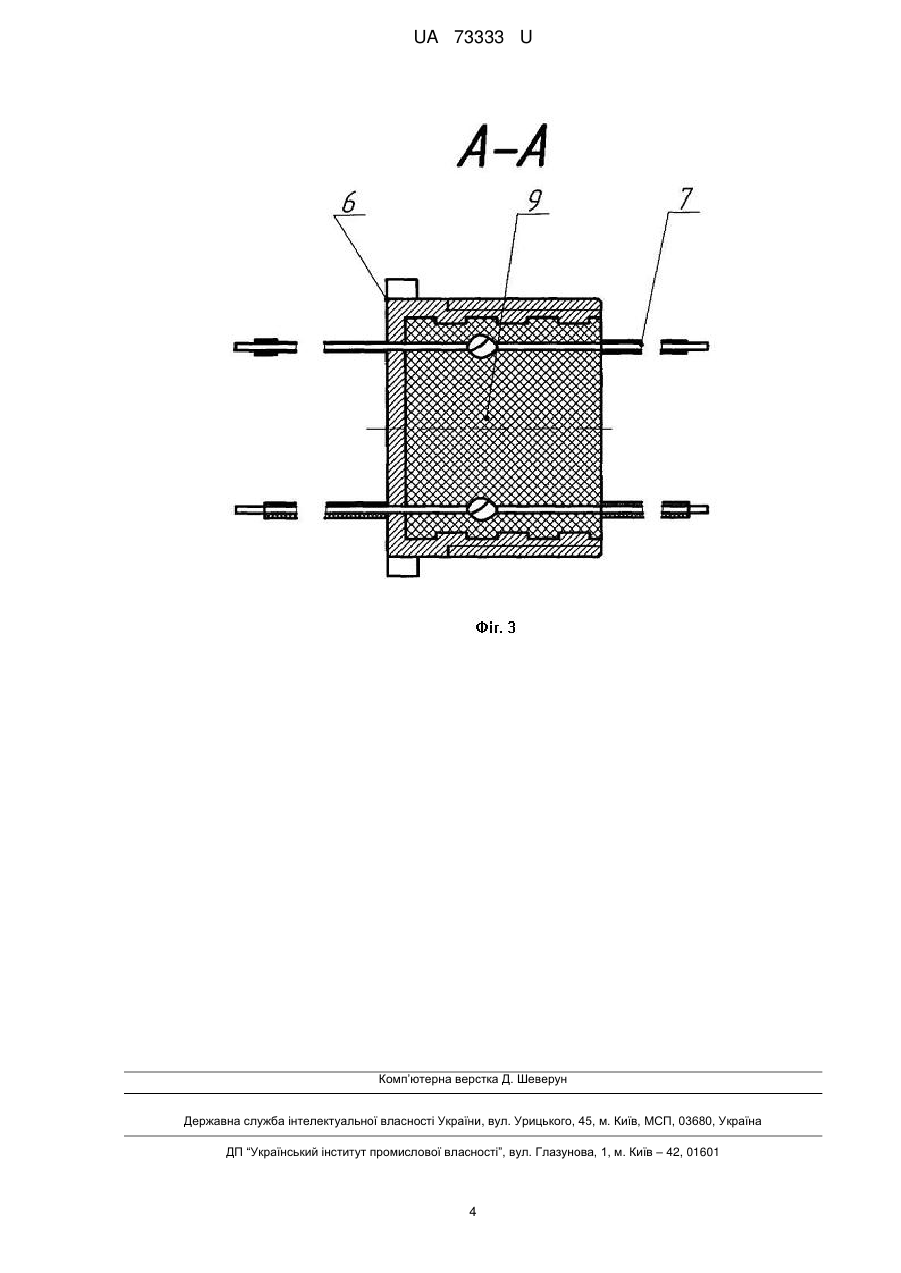

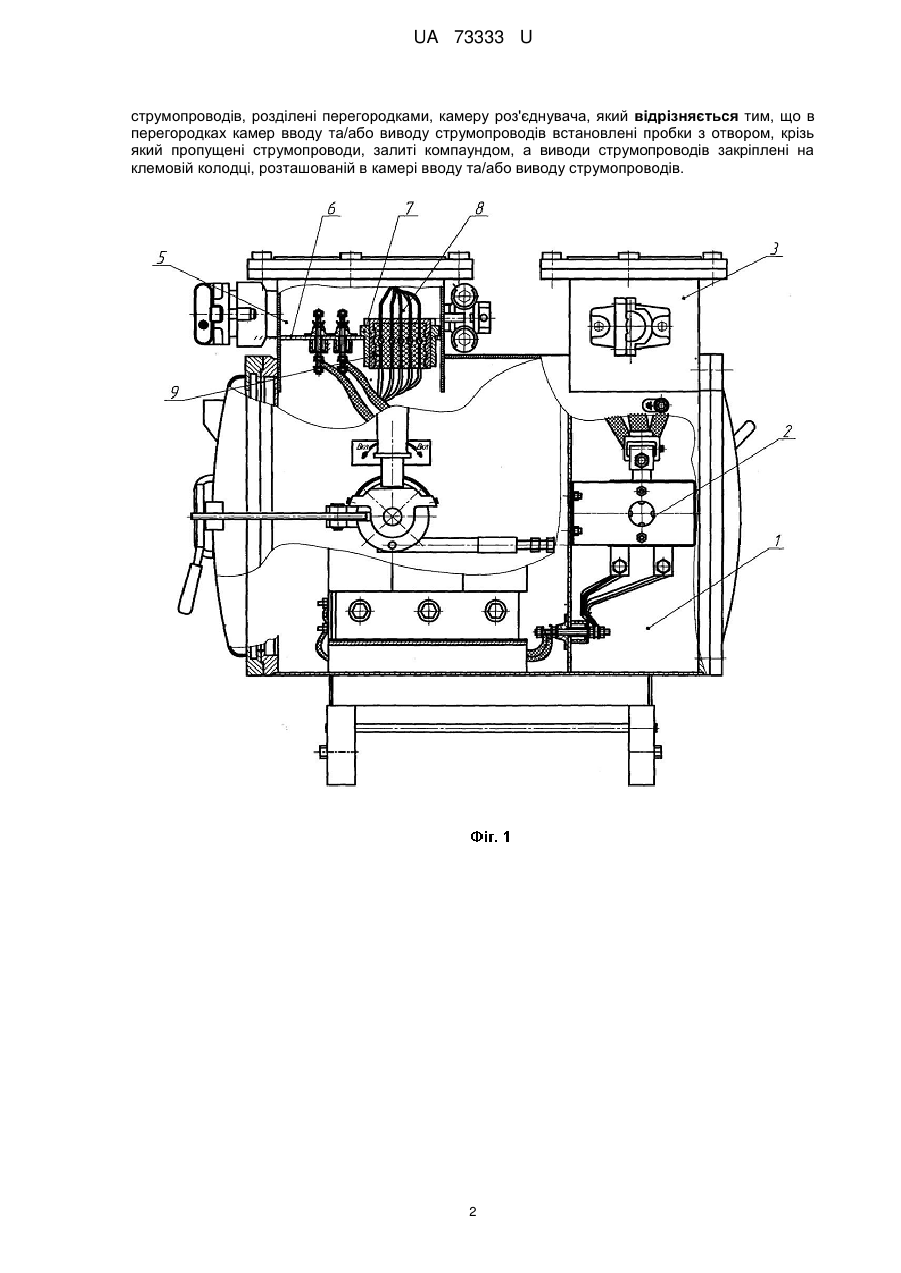

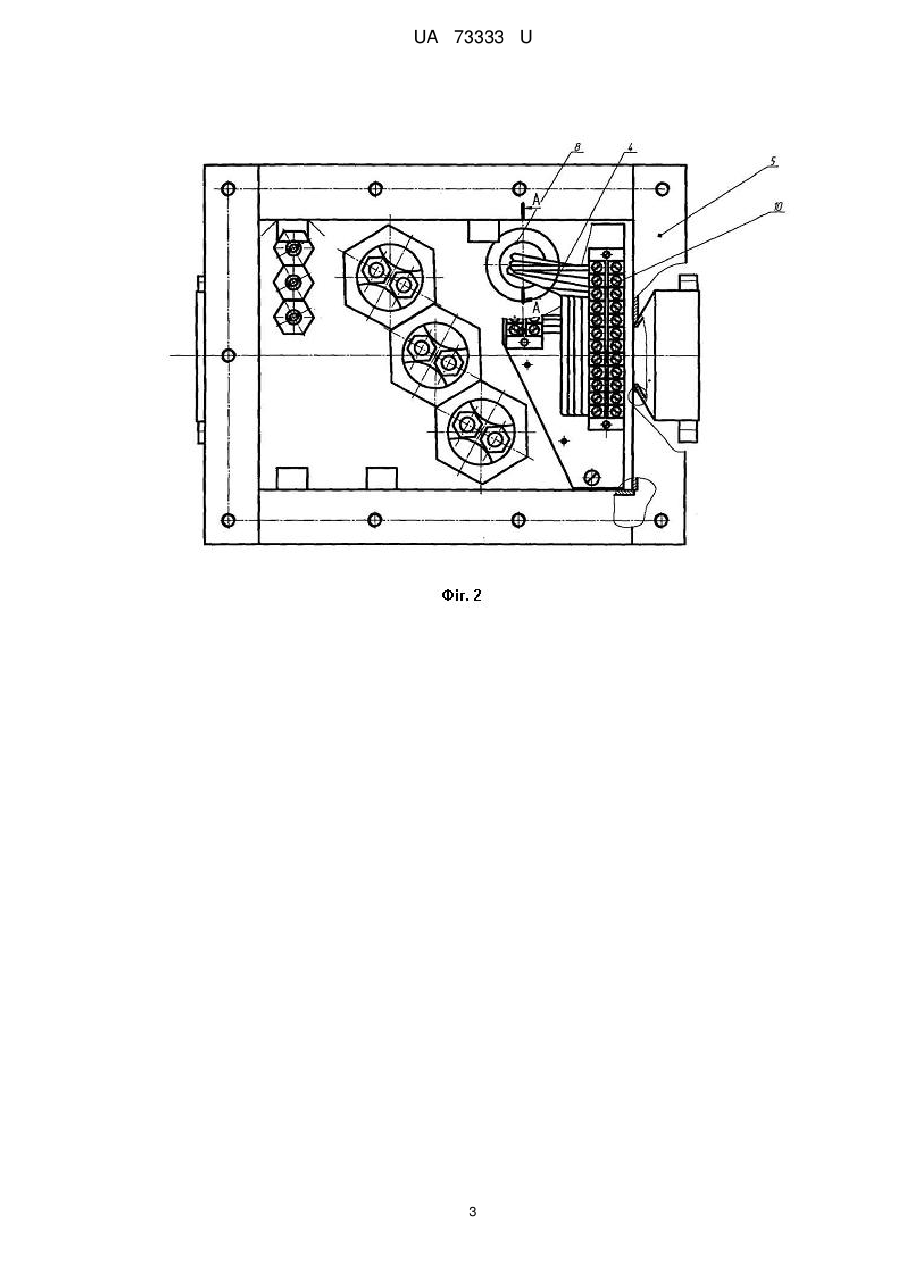

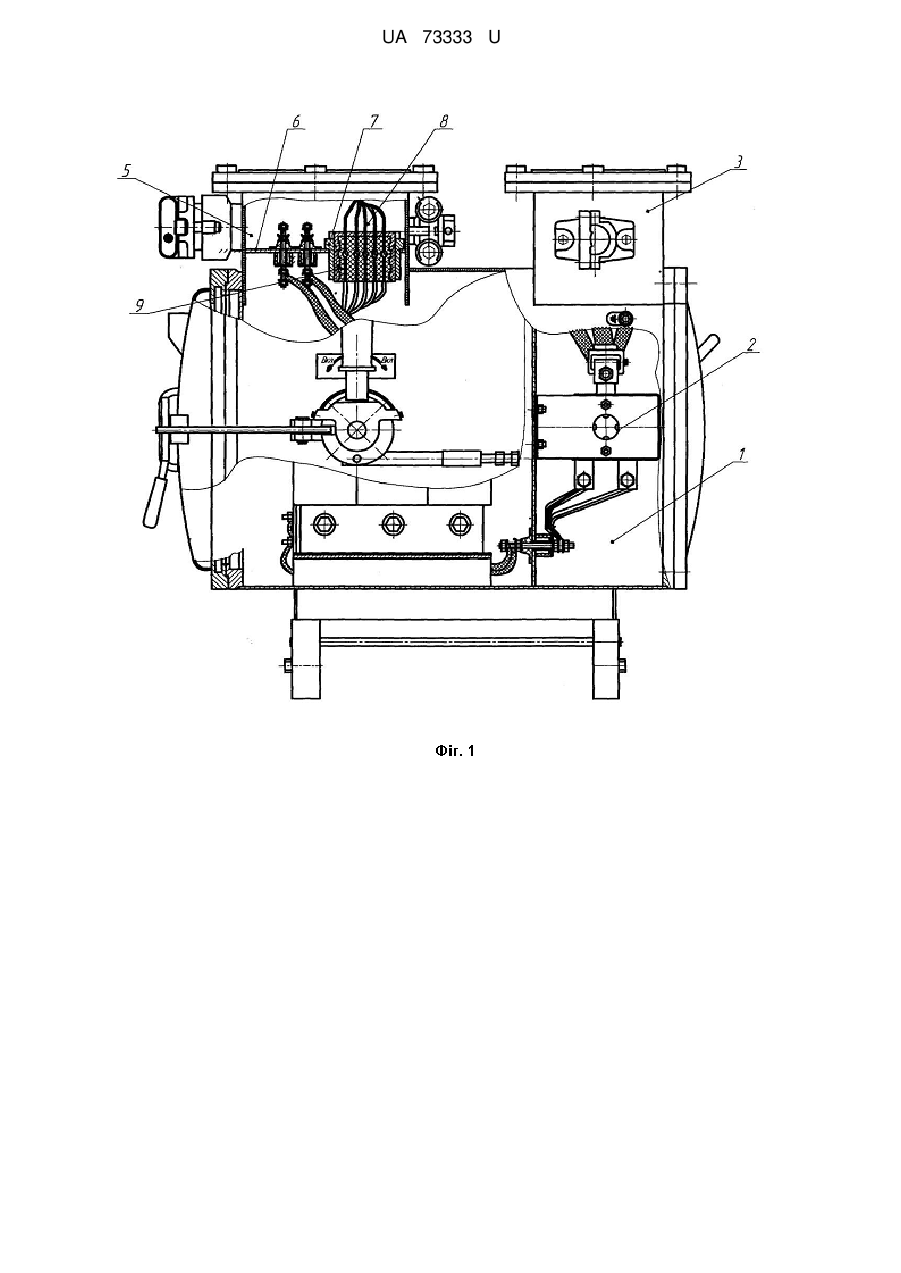

Реферат: Вибухозахищений електричний апарат містить вибухонепроникну оболонку, розділену на окремі вибухонепроникні камери комутаційного апарата, камери вводу та виводу струмопроводів, розділені перегородками, камеру роз'єднувача. В перегородках камер вводу та/або виводу струмопроводів встановлені пробки з отвором, крізь який пропущені струмопроводи, залиті компаундом, а виводи струмопроводів закріплені на клемовій колодці, розташованій в камері вводу та/або виводу струмопроводів. UA 73333 U (54) ВИБУХОЗАХИЩЕНИЙ ЕЛЕКТРИЧНИЙ АПАРАТ UA 73333 U UA 73333 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електротехніки, а саме до вибухобезпечних електричних апаратів, які використовують у вибухонебезпечному середовищі і може, бути використана в хімічній, вугільній та інших галузях. Відома вибухобезпечна оболонка для електричних апаратів, що містить корпус з отворами, розділений вибухонепроникною перегородкою на камери основної апаратури та роз'єднувача, прохідні затиски та камери вводу і виводу, при цьому камери з'єднані між собою крізь прохідні затиски та отвори корпусу між собою, камери вводу і виводу розташовані на корпусі таким чином, що ділянки поверхні корпусу обмежені стінками вказаних камер, перехрещуються вибухонепроникною перегородкою, а отвори корпуса виконані безпосередньо з протилежних сторін вибухонепроникної перегородки [Авторське свідоцтво СРСР 1092585, кл. Н01Н 9/04, опубл. 15.05.84]. Недоліками відомого апарата є матеріаломісткість, великі габарити, складність конструкції. Найбільш близьким за технічною суттю є вибухонепроникний електричний апарат, що містить оболонку з окремих вибухонепроникних камер комутаційного апарата, камер вводу та виводу струмопроводів, камери роз'єднувача, яка виконана у вигляді двох перегородок, з'єднаних розтяжками в єдиний вузол, причому бокові стінки камери є боковими стінками оболонки [Авторське свідоцтво СРСР 480323, кл. Н01Н 71/02, опубл. 05.10.77]. Недоліками відомої корисної моделі є трудомісткість при виготовленні, матеріаломісткість, великі габарити апарата, недостатні комутаційні умови апарата. В основу корисної моделі поставлено задачу удосконалення вибухозахищеного електричного апарата, в якому встановлення в перегородці камери вводу та/або виводу струмопроводів вибухонепроникної пробки з отвором, крізь який пропущені струмопроводи, залиті компаундом та клемової колодки в камері вводу - виводу струмопроводів, забезпечує зниження матеріаломісткості та трудомісткості при виготовленні апарата, цим забезпечується зменшення габаритів камер вводу та/або виводу, поліпшення комутаційних умов електричного апарата. Поставлена задача вирішується тим, що у вибухозахищеному електричному апараті, що містить вибухонепроникну оболонку, розділену на окремі вибухонепроникні камери комутаційного апарата, в яких розташовані камера вводу та виводу струмопроводів, яка розділена перегородкою, камера роз'єднувача, згідно з корисною моделлю, передбачені наступні конструктивні відміни: - в перегородку камери вводу та/або виводу струмопроводів встановлена пробка з отвором; - крізь отвір пробки пропущені струмопроводи, залиті компаундом; - струмопроводи з пробки виведені на клемову колодку; - клемова колодка встановлена в камері вводу та/або виводу струмопроводів. Суть корисної моделі пояснюється кресленням, де на: Фіг. 1 - зображений загальний вигляд вибухозахищеного електричного апарата; Фіг. 2 - камера вводу - виводу; Фіг. 3 - вибухонепроникна пробка. Вибухозахищений електричний апарат складається з вибухонепроникної оболонки 1, розділеної на окремі вибухонепроникні камери комутаційного апарата, в яких розташовані камера 2 роз'єднувача, камера 3 вводу струмопроводів 4 та камера 5 виводу струмопроводів 4, з перегородкою 6, в перегородку 6 встановлена пробка 7, з отвором 8, крізь який пропущені струмопроводи 4, що залиті компаундом 9, виводи струмопроводів 4 закріплені на клемовій колодці 10, встановленій в камері 3 вводу струмопроводів 4 та/або камері 5 виводу струмопроводів 4. Пристрій працює наступним чином. Пробка 7, що встановлена в перегородці 6 камери 3 вводу струмопроводів 4 та/або в камері 5 виводу струмопроводів 4, виконує функцію прохідних ізоляторів, струмопроводи 4, які пропущені крізь отвір 8 пробки 7, залиті компаундом 9 для вибухонепроникності та виведені на клемову колодку 10, що встановлена в камері 3 вводу та/або камері 5 виводу струмопроводів 4. Далі струм подають до споживача електороенергії. Застосування запропонованого електричного апарата дозволить знизити матеріаломісткість та трудомісткість при його виготовленні, зменшити габарити камер вводу та/або виводу струмопроводів та поліпшити комутаційні умови електричного апарата: ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Вибухозахищений електричний апарат, що містить вибухонепроникну оболонку, розділену на окремі вибухонепроникні камери комутаційного апарата, камери вводу та виводу 1 UA 73333 U струмопроводів, розділені перегородками, камеру роз'єднувача, який відрізняється тим, що в перегородках камер вводу та/або виводу струмопроводів встановлені пробки з отвором, крізь який пропущені струмопроводи, залиті компаундом, а виводи струмопроводів закріплені на клемовій колодці, розташованій в камері вводу та/або виводу струмопроводів. 2 UA 73333 U 3 UA 73333 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
