Пневматичний насос заміщення

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 17726

Опубліковано: 16.10.2006

Завантажити PDF файл.

Формула / Реферат

Пневматичний насос заміщення, що містить робочу камеру, впускний клапан, нагнітальну трубу зі зворотним клапаном, повітророзподільник, підключений до повітропроводу і атмосфери, і поплавковий регулятор рівнів рідини, який відрізняється тим, що поплавковий регулятор рівнів рідини виконаний у вигляді поплавків, які є одночасно і клапанами керування золотником повітророзподільника, а сідлами клапанів керування є повітряні сопла, що в залежності від забрудненості та щільності рідини є відкритими або закритими, з'єднані трубопроводом з механізмом керування золотником повітророзподільника і повітропроводом.

Текст

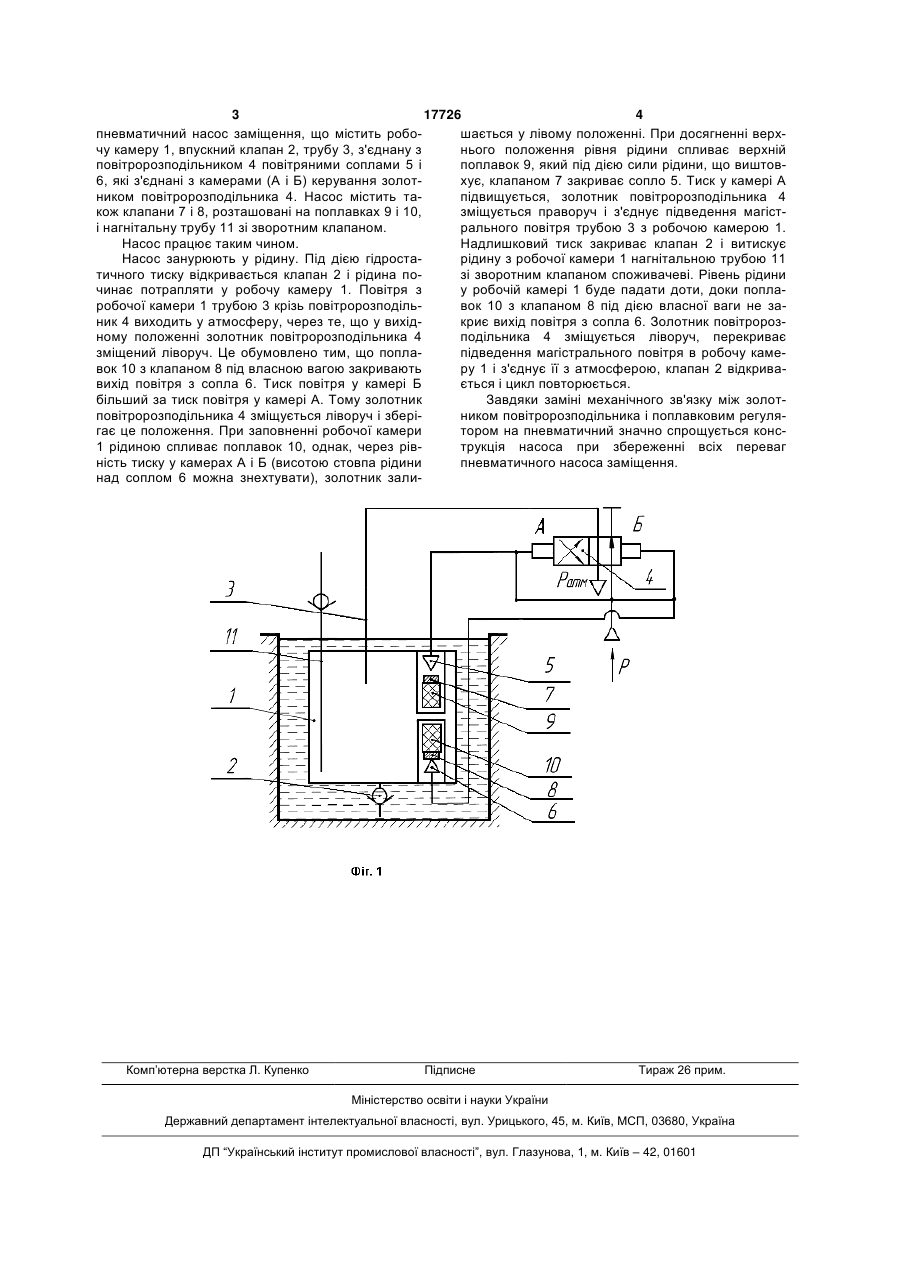

Пневматичний насос заміщення, що містить робочу камеру, впускний клапан, нагнітальну трубу зі зворотним клапаном, повітророзподільник, підключений до повітропроводу і атмосфери, і поплав 3 17726 4 пневматичний насос заміщення, що містить робошається у лівому положенні. При досягненні верхчу камеру 1, впускний клапан 2, трубу 3, з'єднану з нього положення рівня рідини спливає верхній повітророзподільником 4 повітряними соплами 5 і поплавок 9, який під дією сили рідини, що виштов6, які з'єднані з камерами (А і Б) керування золотхує, клапаном 7 закриває сопло 5. Тиск у камері А ником повітророзподільника 4. Насос містить тапідвищується, золотник повітророзподільника 4 кож клапани 7 і 8, розташовані на поплавках 9 і 10, зміщується праворуч і з'єднує підведення магісті нагнітальну трубу 11 зі зворотним клапаном. рального повітря трубою 3 з робочою камерою 1. Насос працює таким чином. Надлишковий тиск закриває клапан 2 і витискує Насос занурюють у рідину. Під дією гідростарідину з робочої камери 1 нагнітальною трубою 11 тичного тиску відкривається клапан 2 і рідина позі зворотним клапаном споживачеві. Рівень рідини чинає потрапляти у робочу камеру 1. Повітря з у робочій камері 1 буде падати доти, доки попларобочої камери 1 трубою 3 крізь повітророзподільвок 10 з клапаном 8 під дією власної ваги не заник 4 виходить у атмосферу, через те, що у вихідкриє вихід повітря з сопла 6. Золотник повітророзному положенні золотник повітророзподільника 4 подільника 4 зміщується ліворуч, перекриває зміщений ліворуч. Це обумовлено тим, що поплапідведення магістрального повітря в робочу камевок 10 з клапаном 8 під власною вагою закривають ру 1 і з'єднує її з атмосферою, клапан 2 відкривавихід повітря з сопла 6. Тиск повітря у камері Б ється і цикл повторюється. більший за тиск повітря у камері А. Тому золотник Завдяки заміні механічного зв'язку між золотповітророзподільника 4 зміщується ліворуч і зберіником повітророзподільника і поплавковим регулягає це положення. При заповненні робочої камери тором на пневматичний значно спрощується конс1 рідиною спливає поплавок 10, однак, через рівтрукція насоса при збереженні всіх переваг ність тиску у камерах А і Б (висотою стовпа рідини пневматичного насоса заміщення. над соплом 6 можна знехтувати), золотник зали Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Pneumatic displacement pump

Назва патенту російською

Пневматический насос замещения

МПК / Мітки

Автори: Ткач Віталій Васильович, Москаленко Степан Пантелеєвич, Фененко Анатолій Іванович

МПК: A01J 7/00

Мітки: пневматичний, насос-релізер

Формула / Реферат:

1. Пневматичний насос-релізер, що включає дозуючу камеру із зливним клапаном, над якою розташована молокозбірна камера з молочним і вакуумним патрубками, розташований у молокозбірній камері поплавок, який з’єднаний з відсічним клапаном, що розташований у дозуючій камері і сполучає її з молокозбірною камерою, шток, який з'єднаний із поплавком та забезпечує можливість з’єднання дозуючої камери із атмосферою, вакуумімпульсний лічильник, який...
