Багаторазова зубна щітка “fil-vital-jaine”

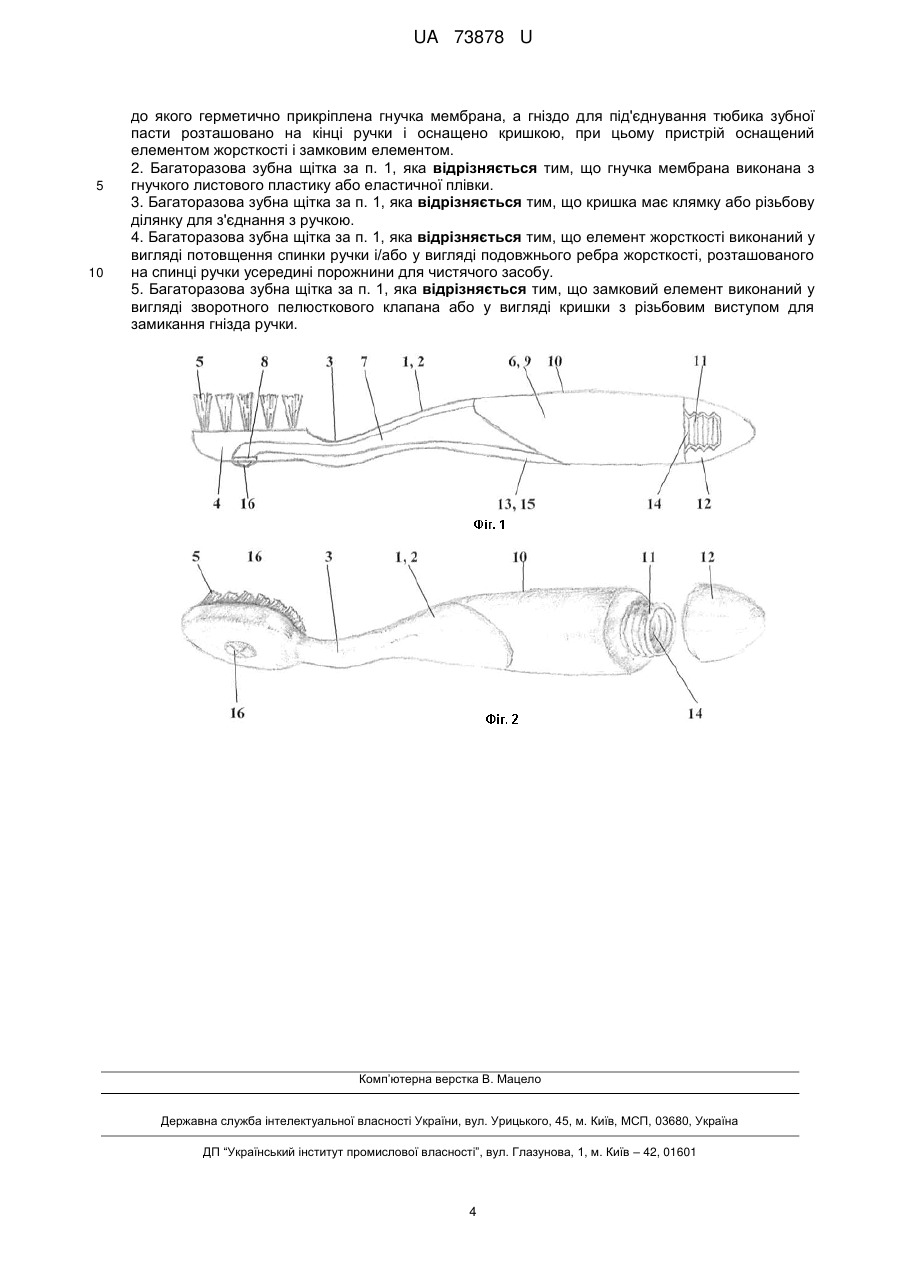

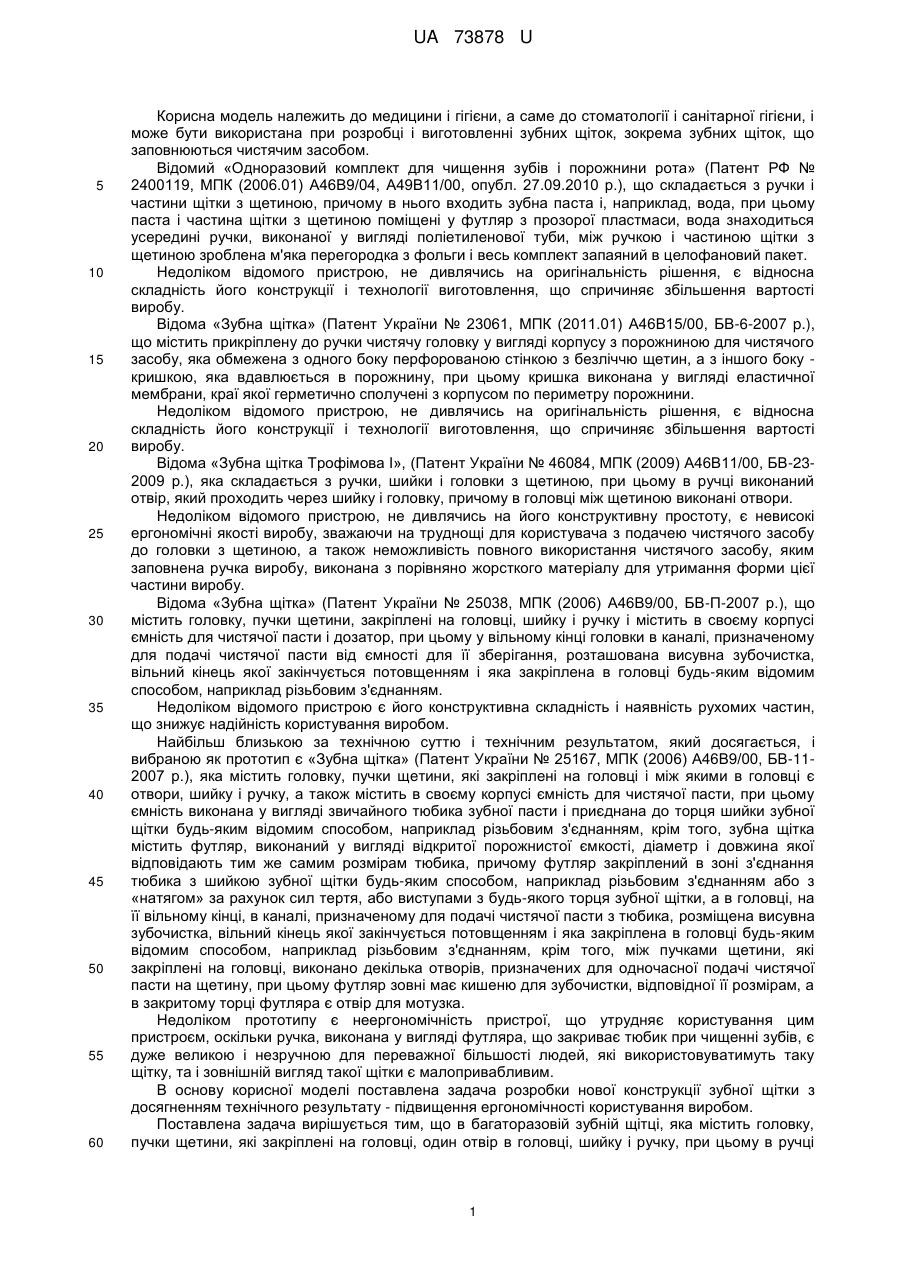

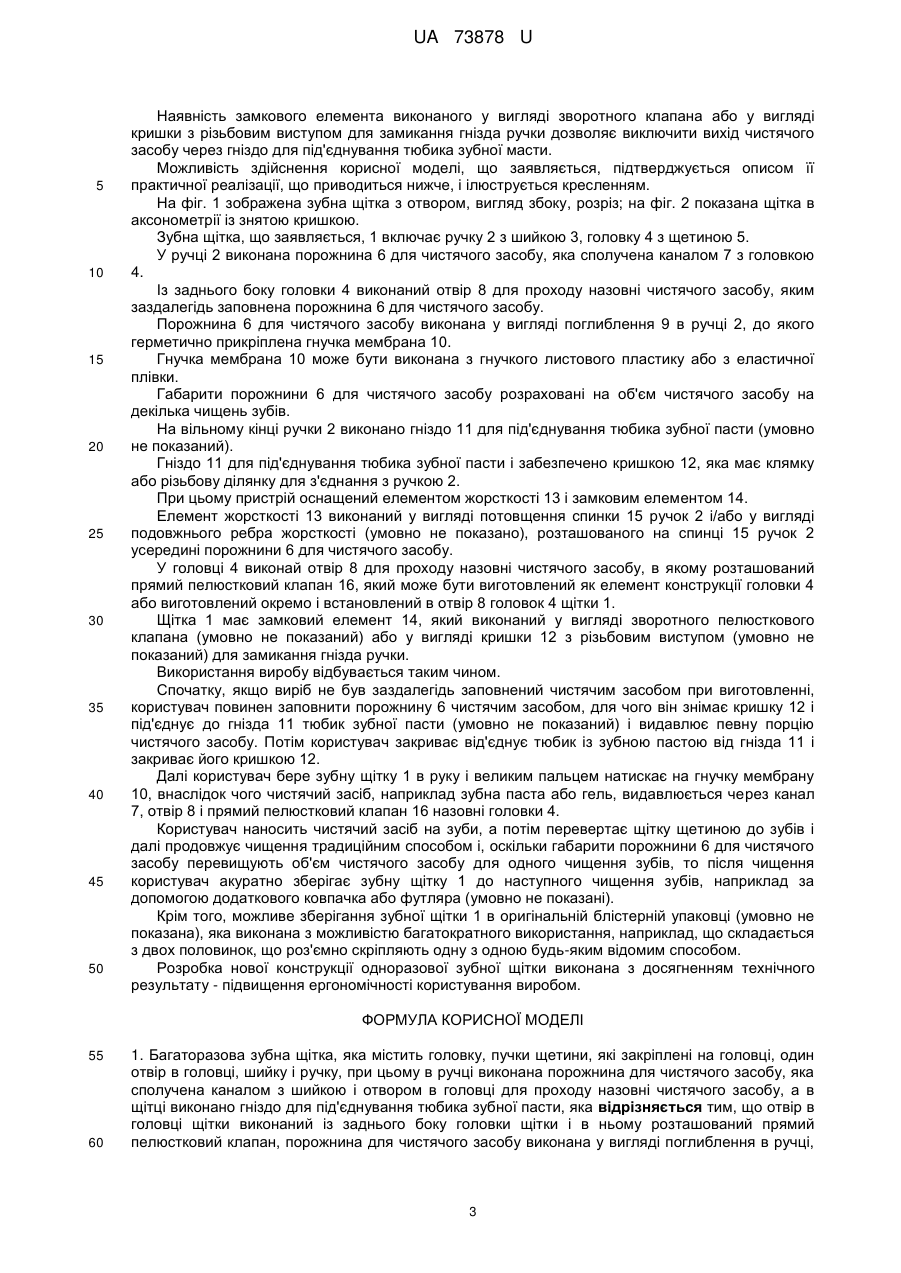

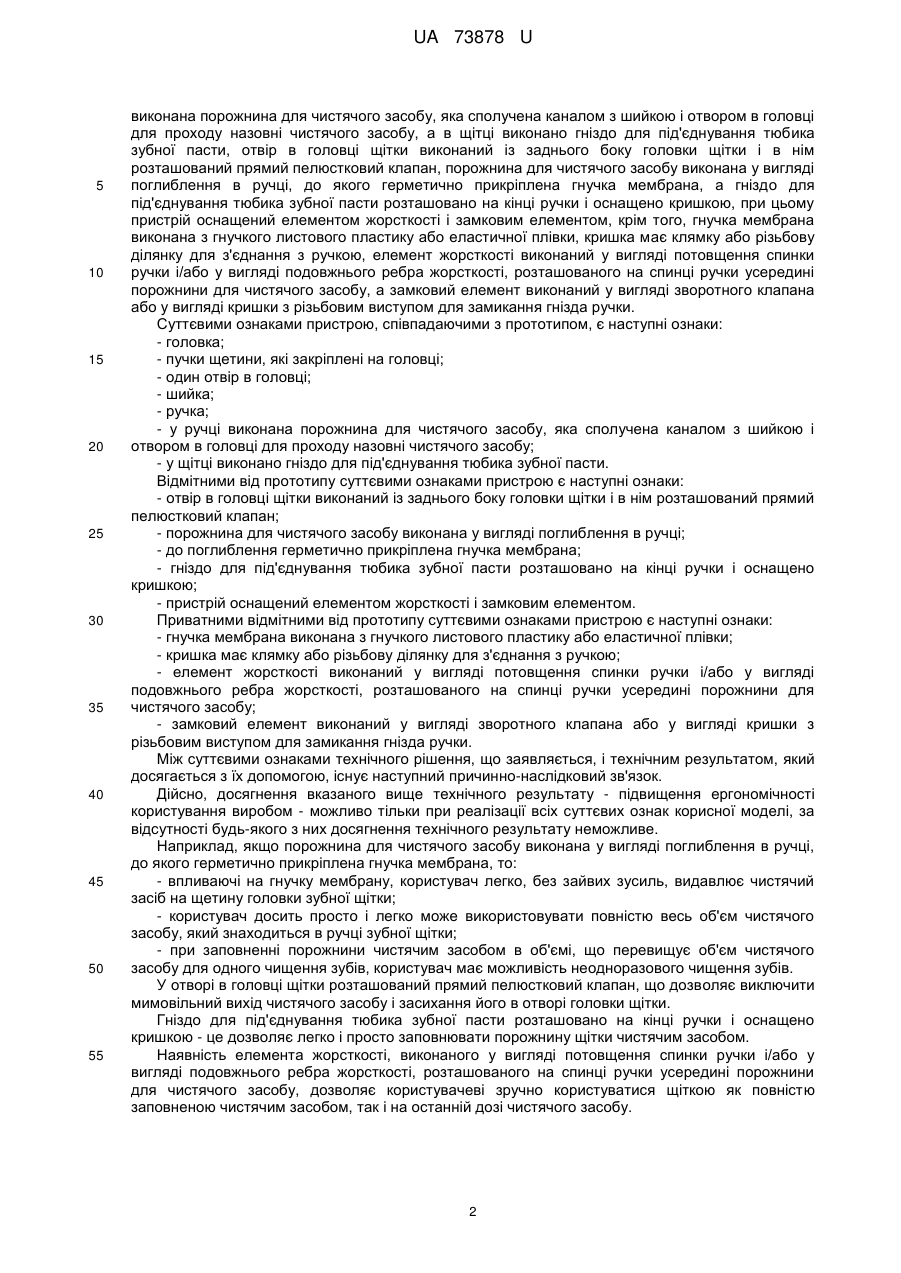

Реферат: Багаторазова зубна щітка містить головку, пучки щетини, які закріплені на головці, один отвір в головці, шийку і ручку. При цьому в ручці виконана порожнина для чистячого засобу, яка сполучена каналом з шийкою і отвором в головці для проходу назовні чистячого засобу, а в щітці виконано гніздо для під'єднування тюбика зубної пасти. Отвір в головці щітки виконаний із заднього боку головки щітки і в ньому розташований прямий пелюстковий клапан. Порожнина для чистячого засобу виконана у вигляді поглиблення в ручці, до якого герметично прикріплена гнучка мембрана, а гніздо для під'єднування тюбика зубної пасти розташовано на кінці ручки і оснащено кришкою. Пристрій оснащений елементом жорсткості і замковим елементом. UA 73878 U (54) БАГАТОРАЗОВА ЗУБНА ЩІТКА "FIL-VITAL-JAINE" UA 73878 U UA 73878 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини і гігієни, а саме до стоматології і санітарної гігієни, і може бути використана при розробці і виготовленні зубних щіток, зокрема зубних щіток, що заповнюються чистячим засобом. Відомий «Одноразовий комплект для чищення зубів і порожнини рота» (Патент РФ № 2400119, МПК (2006.01) А46В9/04, А49В11/00, опубл. 27.09.2010 p.), що складається з ручки і частини щітки з щетиною, причому в нього входить зубна паста і, наприклад, вода, при цьому паста і частина щітки з щетиною поміщені у футляр з прозорої пластмаси, вода знаходиться усередині ручки, виконаної у вигляді поліетиленової туби, між ручкою і частиною щітки з щетиною зроблена м'яка перегородка з фольги і весь комплект запаяний в целофановий пакет. Недоліком відомого пристрою, не дивлячись на оригінальність рішення, є відносна складність його конструкції і технології виготовлення, що спричиняє збільшення вартості виробу. Відома «Зубна щітка» (Патент України № 23061, МПК (2011.01) А46В15/00, БВ-6-2007 p.), що містить прикріплену до ручки чистячу головку у вигляді корпусу з порожниною для чистячого засобу, яка обмежена з одного боку перфорованою стінкою з безліччю щетин, а з іншого боку кришкою, яка вдавлюється в порожнину, при цьому кришка виконана у вигляді еластичної мембрани, краї якої герметично сполучені з корпусом по периметру порожнини. Недоліком відомого пристрою, не дивлячись на оригінальність рішення, є відносна складність його конструкції і технології виготовлення, що спричиняє збільшення вартості виробу. Відома «Зубна щітка Трофімова І», (Патент України № 46084, МПК (2009) А46В11/00, БВ-232009 p.), яка складається з ручки, шийки і головки з щетиною, при цьому в ручці виконаний отвір, який проходить через шийку і головку, причому в головці між щетиною виконані отвори. Недоліком відомого пристрою, не дивлячись на його конструктивну простоту, є невисокі ергономічні якості виробу, зважаючи на труднощі для користувача з подачею чистячого засобу до головки з щетиною, а також неможливість повного використання чистячого засобу, яким заповнена ручка виробу, виконана з порівняно жорсткого матеріалу для утримання форми цієї частини виробу. Відома «Зубна щітка» (Патент України № 25038, МПК (2006) А46В9/00, БВ-П-2007 p.), що містить головку, пучки щетини, закріплені на головці, шийку і ручку і містить в своєму корпусі ємність для чистячої пасти і дозатор, при цьому у вільному кінці головки в каналі, призначеному для подачі чистячої пасти від ємності для її зберігання, розташована висувна зубочистка, вільний кінець якої закінчується потовщенням і яка закріплена в головці будь-яким відомим способом, наприклад різьбовим з'єднанням. Недоліком відомого пристрою є його конструктивна складність і наявність рухомих частин, що знижує надійність користування виробом. Найбільш близькою за технічною суттю і технічним результатом, який досягається, і вибраною як прототип є «Зубна щітка» (Патент України № 25167, МПК (2006) А46В9/00, БВ-112007 p.), яка містить головку, пучки щетини, які закріплені на головці і між якими в головці є отвори, шийку і ручку, а також містить в своєму корпусі ємність для чистячої пасти, при цьому ємність виконана у вигляді звичайного тюбика зубної пасти і приєднана до торця шийки зубної щітки будь-яким відомим способом, наприклад різьбовим з'єднанням, крім того, зубна щітка містить футляр, виконаний у вигляді відкритої порожнистої ємкості, діаметр і довжина якої відповідають тим же самим розмірам тюбика, причому футляр закріплений в зоні з'єднання тюбика з шийкою зубної щітки будь-яким способом, наприклад різьбовим з'єднанням або з «натягом» за рахунок сил тертя, або виступами з будь-якого торця зубної щітки, а в головці, на її вільному кінці, в каналі, призначеному для подачі чистячої пасти з тюбика, розміщена висувна зубочистка, вільний кінець якої закінчується потовщенням і яка закріплена в головці будь-яким відомим способом, наприклад різьбовим з'єднанням, крім того, між пучками щетини, які закріплені на головці, виконано декілька отворів, призначених для одночасної подачі чистячої пасти на щетину, при цьому футляр зовні має кишеню для зубочистки, відповідної її розмірам, а в закритому торці футляра є отвір для мотузка. Недоліком прототипу є неергономічність пристрої, що утрудняє користування цим пристроєм, оскільки ручка, виконана у вигляді футляра, що закриває тюбик при чищенні зубів, є дуже великою і незручною для переважної більшості людей, які використовуватимуть таку щітку, та і зовнішній вигляд такої щітки є малопривабливим. В основу корисної моделі поставлена задача розробки нової конструкції зубної щітки з досягненням технічного результату - підвищення ергономічності користування виробом. Поставлена задача вирішується тим, що в багаторазовій зубній щітці, яка містить головку, пучки щетини, які закріплені на головці, один отвір в головці, шийку і ручку, при цьому в ручці 1 UA 73878 U 5 10 15 20 25 30 35 40 45 50 55 виконана порожнина для чистячого засобу, яка сполучена каналом з шийкою і отвором в головці для проходу назовні чистячого засобу, а в щітці виконано гніздо для під'єднування тюбика зубної пасти, отвір в головці щітки виконаний із заднього боку головки щітки і в нім розташований прямий пелюстковий клапан, порожнина для чистячого засобу виконана у вигляді поглиблення в ручці, до якого герметично прикріплена гнучка мембрана, а гніздо для під'єднування тюбика зубної пасти розташовано на кінці ручки і оснащено кришкою, при цьому пристрій оснащений елементом жорсткості і замковим елементом, крім того, гнучка мембрана виконана з гнучкого листового пластику або еластичної плівки, кришка має клямку або різьбову ділянку для з'єднання з ручкою, елемент жорсткості виконаний у вигляді потовщення спинки ручки і/або у вигляді подовжнього ребра жорсткості, розташованого на спинці ручки усередині порожнини для чистячого засобу, а замковий елемент виконаний у вигляді зворотного клапана або у вигляді кришки з різьбовим виступом для замикання гнізда ручки. Суттєвими ознаками пристрою, співпадаючими з прототипом, є наступні ознаки: - головка; - пучки щетини, які закріплені на головці; - один отвір в головці; - шийка; - ручка; - у ручці виконана порожнина для чистячого засобу, яка сполучена каналом з шийкою і отвором в головці для проходу назовні чистячого засобу; - у щітці виконано гніздо для під'єднування тюбика зубної пасти. Відмітними від прототипу суттєвими ознаками пристрою є наступні ознаки: - отвір в головці щітки виконаний із заднього боку головки щітки і в нім розташований прямий пелюстковий клапан; - порожнина для чистячого засобу виконана у вигляді поглиблення в ручці; - до поглиблення герметично прикріплена гнучка мембрана; - гніздо для під'єднування тюбика зубної пасти розташовано на кінці ручки і оснащено кришкою; - пристрій оснащений елементом жорсткості і замковим елементом. Приватними відмітними від прототипу суттєвими ознаками пристрою є наступні ознаки: - гнучка мембрана виконана з гнучкого листового пластику або еластичної плівки; - кришка має клямку або різьбову ділянку для з'єднання з ручкою; - елемент жорсткості виконаний у вигляді потовщення спинки ручки і/або у вигляді подовжнього ребра жорсткості, розташованого на спинці ручки усередині порожнини для чистячого засобу; - замковий елемент виконаний у вигляді зворотного клапана або у вигляді кришки з різьбовим виступом для замикання гнізда ручки. Між суттєвими ознаками технічного рішення, що заявляється, і технічним результатом, який досягається з їх допомогою, існує наступний причинно-наслідковий зв'язок. Дійсно, досягнення вказаного вище технічного результату - підвищення ергономічності користування виробом - можливо тільки при реалізації всіх суттєвих ознак корисної моделі, за відсутності будь-якого з них досягнення технічного результату неможливе. Наприклад, якщо порожнина для чистячого засобу виконана у вигляді поглиблення в ручці, до якого герметично прикріплена гнучка мембрана, то: - впливаючі на гнучку мембрану, користувач легко, без зайвих зусиль, видавлює чистячий засіб на щетину головки зубної щітки; - користувач досить просто і легко може використовувати повністю весь об'єм чистячого засобу, який знаходиться в ручці зубної щітки; - при заповненні порожнини чистячимзасобом в об'ємі, що перевищує об'єм чистячого засобу для одного чищення зубів, користувач має можливість неодноразового чищення зубів. У отворі в головці щітки розташований прямий пелюстковий клапан, що дозволяє виключити мимовільний вихід чистячого засобу і засихання його в отворі головки щітки. Гніздо для під'єднування тюбика зубної пасти розташовано на кінці ручки і оснащено кришкою - це дозволяє легко і просто заповнювати порожнину щітки чистячим засобом. Наявність елемента жорсткості, виконаного у вигляді потовщення спинки ручки і/або у вигляді подовжнього ребра жорсткості, розташованого на спинці ручки усередині порожнини для чистячого засобу, дозволяє користувачеві зручно користуватися щіткою як повністю заповненою чистячим засобом, так і на останній дозі чистячого засобу. 2 UA 73878 U 5 10 15 20 25 30 35 40 45 50 Наявність замкового елемента виконаного у вигляді зворотного клапана або у вигляді кришки з різьбовим виступом для замикання гнізда ручки дозволяє виключити вихід чистячого засобу через гніздо для під'єднування тюбика зубної масти. Можливість здійснення корисної моделі, що заявляється, підтверджується описом її практичної реалізації, що приводиться нижче, і ілюструється кресленням. На фіг. 1 зображена зубна щітка з отвором, вигляд збоку, розріз; на фіг. 2 показана щітка в аксонометрії із знятою кришкою. Зубна щітка, що заявляється, 1 включає ручку 2 з шийкою 3, головку 4 з щетиною 5. У ручці 2 виконана порожнина 6 для чистячого засобу, яка сполучена каналом 7 з головкою 4. Із заднього боку головки 4 виконаний отвір 8 для проходу назовні чистячого засобу, яким заздалегідь заповнена порожнина 6 для чистячого засобу. Порожнина 6 для чистячого засобу виконана у вигляді поглиблення 9 в ручці 2, до якого герметично прикріплена гнучка мембрана 10. Гнучка мембрана 10 може бути виконана з гнучкого листового пластику або з еластичної плівки. Габарити порожнини 6 для чистячого засобу розраховані на об'єм чистячого засобу на декілька чищень зубів. На вільному кінці ручки 2 виконано гніздо 11 для під'єднування тюбика зубної пасти (умовно не показаний). Гніздо 11 для під'єднування тюбика зубної пасти і забезпечено кришкою 12, яка має клямку або різьбову ділянку для з'єднання з ручкою 2. При цьому пристрій оснащений елементом жорсткості 13 і замковим елементом 14. Елемент жорсткості 13 виконаний у вигляді потовщення спинки 15 ручок 2 і/або у вигляді подовжнього ребра жорсткості (умовно не показано), розташованого на спинці 15 ручок 2 усередині порожнини 6 для чистячого засобу. У головці 4 виконай отвір 8 для проходу назовні чистячого засобу, в якому розташований прямий пелюстковий клапан 16, який може бути виготовлений як елемент конструкції головки 4 або виготовлений окремо і встановлений в отвір 8 головок 4 щітки 1. Щітка 1 має замковий елемент 14, який виконаний у вигляді зворотного пелюсткового клапана (умовно не показаний) або у вигляді кришки 12 з різьбовим виступом (умовно не показаний) для замикання гнізда ручки. Використання виробу відбувається таким чином. Спочатку, якщо виріб не був заздалегідь заповнений чистячим засобом при виготовленні, користувач повинен заповнити порожнину 6 чистячим засобом, для чого він знімає кришку 12 і під'єднує до гнізда 11 тюбик зубної пасти (умовно не показаний) і видавлює певну порцію чистячого засобу. Потім користувач закриває від'єднує тюбик із зубною пастою від гнізда 11 і закриває його кришкою 12. Далі користувач бере зубну щітку 1 в руку і великим пальцем натискає на гнучку мембрану 10, внаслідок чого чистячий засіб, наприклад зубна паста або гель, видавлюється через канал 7, отвір 8 і прямий пелюстковий клапан 16 назовні головки 4. Користувач наносить чистячий засіб на зуби, а потім перевертає щітку щетиною до зубів і далі продовжує чищення традиційним способом і, оскільки габарити порожнини 6 для чистячого засобу перевищують об'єм чистячого засобу для одного чищення зубів, то після чищення користувач акуратно зберігає зубну щітку 1 до наступного чищення зубів, наприклад за допомогою додаткового ковпачка або футляра (умовно не показані). Крім того, можливе зберігання зубної щітки 1 в оригінальній блістерній упаковці (умовно не показана), яка виконана з можливістю багатократного використання, наприклад, що складається з двох половинок, що роз'ємно скріпляють одну з одною будь-яким відомим способом. Розробка нової конструкції одноразової зубної щітки виконана з досягненням технічного результату - підвищення ергономічності користування виробом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Багаторазова зубна щітка, яка містить головку, пучки щетини, які закріплені на головці, один отвір в головці, шийку і ручку, при цьому в ручці виконана порожнина для чистячого засобу, яка сполучена каналом з шийкою і отвором в головці для проходу назовні чистячого засобу, а в щітці виконано гніздо для під'єднування тюбика зубної пасти, яка відрізняється тим, що отвір в головці щітки виконаний із заднього боку головки щітки і в ньому розташований прямий пелюстковий клапан, порожнина для чистячого засобу виконана у вигляді поглиблення в ручці, 3 UA 73878 U 5 10 до якого герметично прикріплена гнучка мембрана, а гніздо для під'єднування тюбика зубної пасти розташовано на кінці ручки і оснащено кришкою, при цьому пристрій оснащений елементом жорсткості і замковим елементом. 2. Багаторазова зубна щітка за п. 1, яка відрізняється тим, що гнучка мембрана виконана з гнучкого листового пластику або еластичної плівки. 3. Багаторазова зубна щітка за п. 1, яка відрізняється тим, що кришка має клямку або різьбову ділянку для з'єднання з ручкою. 4. Багаторазова зубна щітка за п. 1, яка відрізняється тим, що елемент жорсткості виконаний у вигляді потовщення спинки ручки і/або у вигляді подовжнього ребра жорсткості, розташованого на спинці ручки усередині порожнини для чистячого засобу. 5. Багаторазова зубна щітка за п. 1, яка відрізняється тим, що замковий елемент виконаний у вигляді зворотного пелюсткового клапана або у вигляді кришки з різьбовим виступом для замикання гнізда ручки. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
