Спосіб відокремлення качанів кукурудзи від стебел

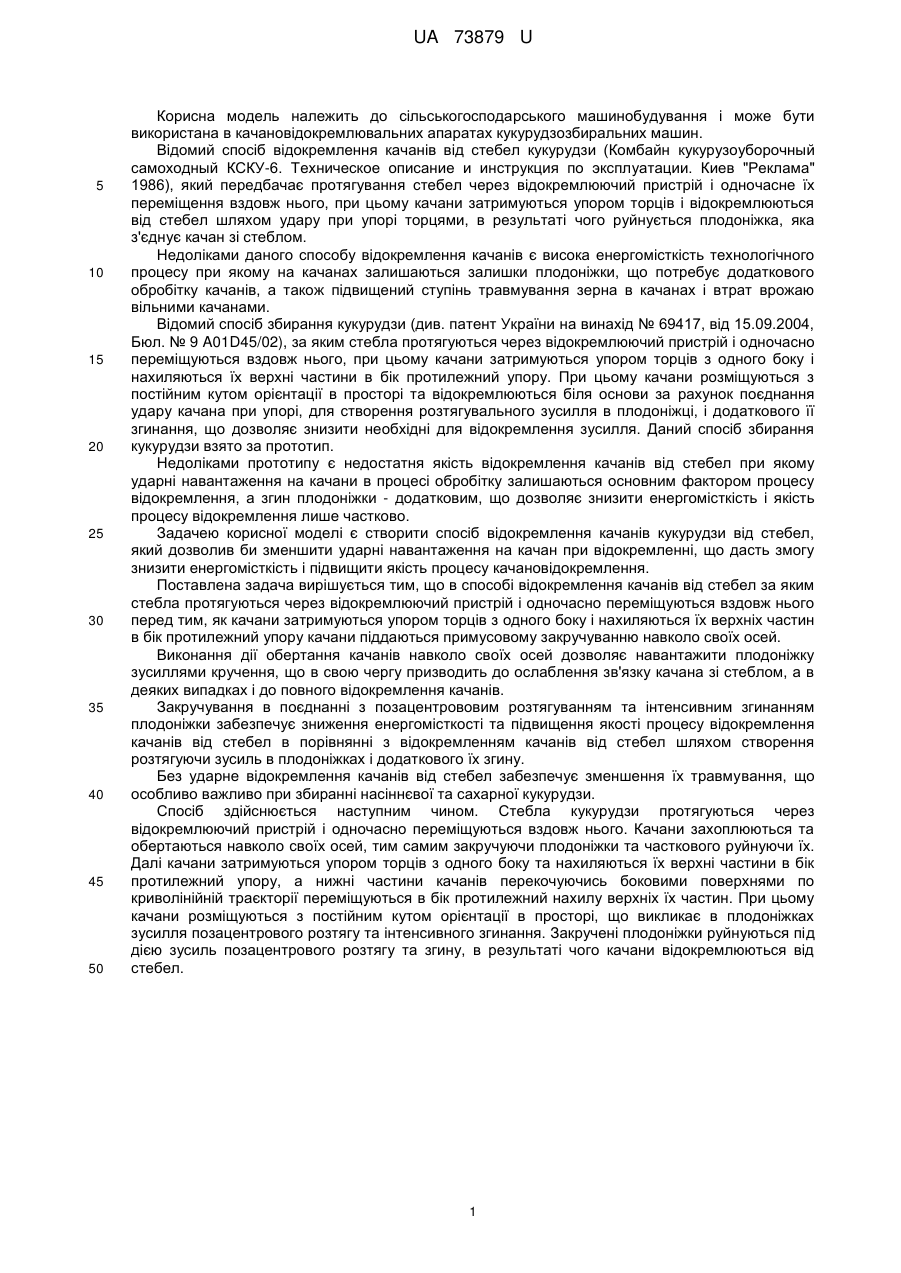

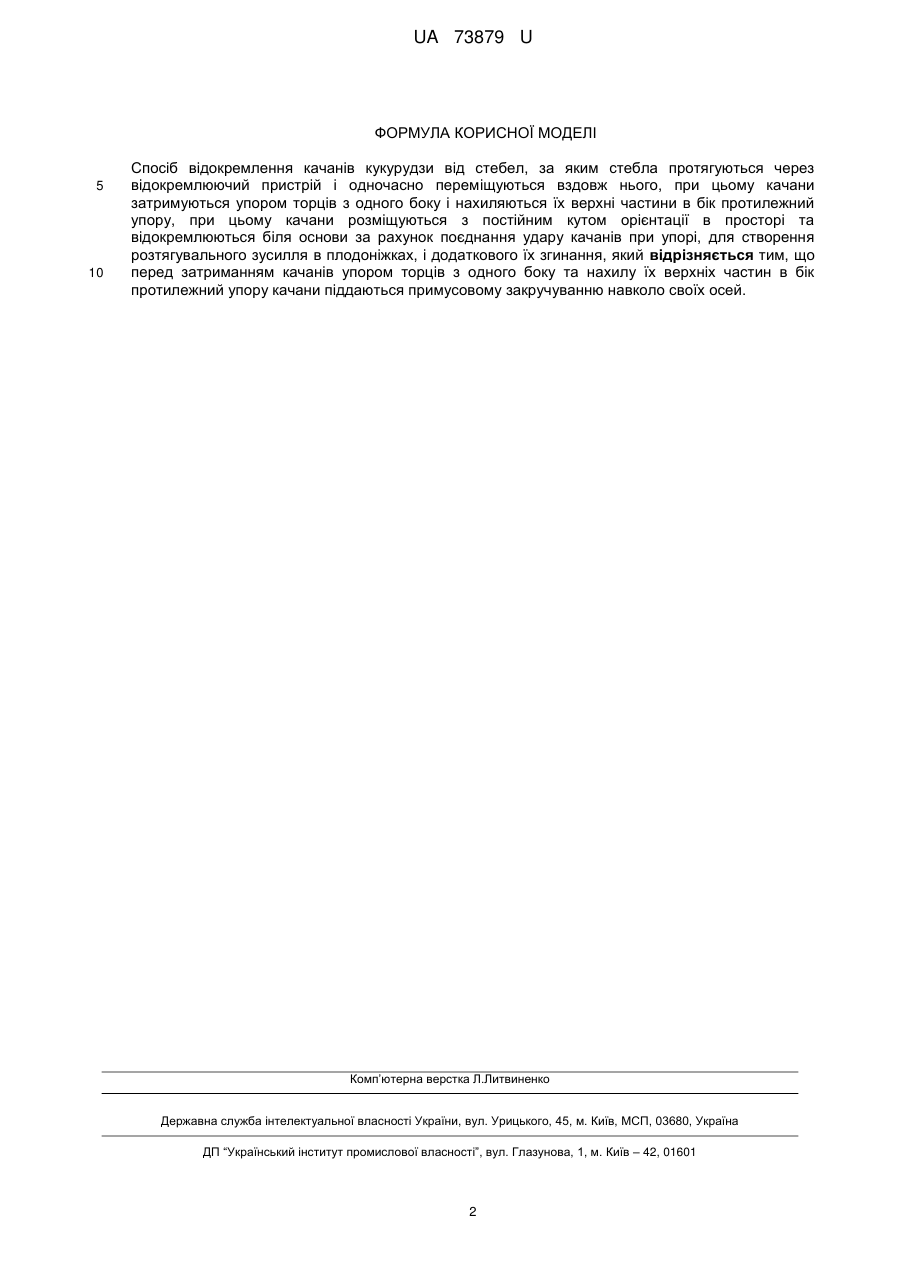

Реферат: UA 73879 U UA 73879 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування і може бути використана в качановідокремлювальних апаратах кукурудзозбиральних машин. Відомий спосіб відокремлення качанів від стебел кукурудзи (Комбайн кукурузоуборочный самоходный КСКУ-6. Техническое описание и инструкция по эксплуатации. Киев "Реклама" 1986), який передбачає протягування стебел через відокремлюючий пристрій і одночасне їх переміщення вздовж нього, при цьому качани затримуються упором торців і відокремлюються від стебел шляхом удару при упорі торцями, в результаті чого руйнується плодоніжка, яка з'єднує качан зі стеблом. Недоліками даного способу відокремлення качанів є висока енергомісткість технологічного процесу при якому на качанах залишаються залишки плодоніжки, що потребує додаткового обробітку качанів, а також підвищений ступінь травмування зерна в качанах і втрат врожаю вільними качанами. Відомий спосіб збирання кукурудзи (див. патент України на винахід № 69417, від 15.09.2004, Бюл. № 9 A01D45/02), за яким стебла протягуються через відокремлюючий пристрій і одночасно переміщуються вздовж нього, при цьому качани затримуються упором торців з одного боку і нахиляються їх верхні частини в бік протилежний упору. При цьому качани розміщуються з постійним кутом орієнтації в просторі та відокремлюються біля основи за рахунок поєднання удару качана при упорі, для створення розтягувального зусилля в плодоніжці, і додаткового її згинання, що дозволяє знизити необхідні для відокремлення зусилля. Даний спосіб збирання кукурудзи взято за прототип. Недоліками прототипу є недостатня якість відокремлення качанів від стебел при якому ударні навантаження на качани в процесі обробітку залишаються основним фактором процесу відокремлення, а згин плодоніжки - додатковим, що дозволяє знизити енергомісткість і якість процесу відокремлення лише частково. Задачею корисної моделі є створити спосіб відокремлення качанів кукурудзи від стебел, який дозволив би зменшити ударні навантаження на качан при відокремленні, що дасть змогу знизити енергомісткість і підвищити якість процесу качановідокремлення. Поставлена задача вирішується тим, що в способі відокремлення качанів від стебел за яким стебла протягуються через відокремлюючий пристрій і одночасно переміщуються вздовж нього перед тим, як качани затримуються упором торців з одного боку і нахиляються їх верхніх частин в бік протилежний упору качани піддаються примусовому закручуванню навколо своїх осей. Виконання дії обертання качанів навколо своїх осей дозволяє навантажити плодоніжку зусиллями кручення, що в свою чергу призводить до ослаблення зв'язку качана зі стеблом, а в деяких випадках і до повного відокремлення качанів. Закручування в поєднанні з позацентрововим розтягуванням та інтенсивним згинанням плодоніжки забезпечує зниження енергомісткості та підвищення якості процесу відокремлення качанів від стебел в порівнянні з відокремленням качанів від стебел шляхом створення розтягуючи зусиль в плодоніжках і додаткового їх згину. Без ударне відокремлення качанів від стебел забезпечує зменшення їх травмування, що особливо важливо при збиранні насіннєвої та сахарної кукурудзи. Спосіб здійснюється наступним чином. Стебла кукурудзи протягуються через відокремлюючий пристрій і одночасно переміщуються вздовж нього. Качани захоплюються та обертаються навколо своїх осей, тим самим закручуючи плодоніжки та часткового руйнуючи їх. Далі качани затримуються упором торців з одного боку та нахиляються їх верхні частини в бік протилежний упору, а нижні частини качанів перекочуючись боковими поверхнями по криволінійній траєкторії переміщуються в бік протилежний нахилу верхніх їх частин. При цьому качани розміщуються з постійним кутом орієнтації в просторі, що викликає в плодоніжках зусилля позацентрового розтягу та інтенсивного згинання. Закручені плодоніжки руйнуються під дією зусиль позацентрового розтягу та згину, в результаті чого качани відокремлюються від стебел. 1 UA 73879 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб відокремлення качанів кукурудзи від стебел, за яким стебла протягуються через відокремлюючий пристрій і одночасно переміщуються вздовж нього, при цьому качани затримуються упором торців з одного боку і нахиляються їх верхні частини в бік протилежний упору, при цьому качани розміщуються з постійним кутом орієнтації в просторі та відокремлюються біля основи за рахунок поєднання удару качанів при упорі, для створення розтягувального зусилля в плодоніжках, і додаткового їх згинання, який відрізняється тим, що перед затриманням качанів упором торців з одного боку та нахилу їх верхніх частин в бік протилежний упору качани піддаються примусовому закручуванню навколо своїх осей. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
