Набірний маячок для зовнішніх штукатурних робіт

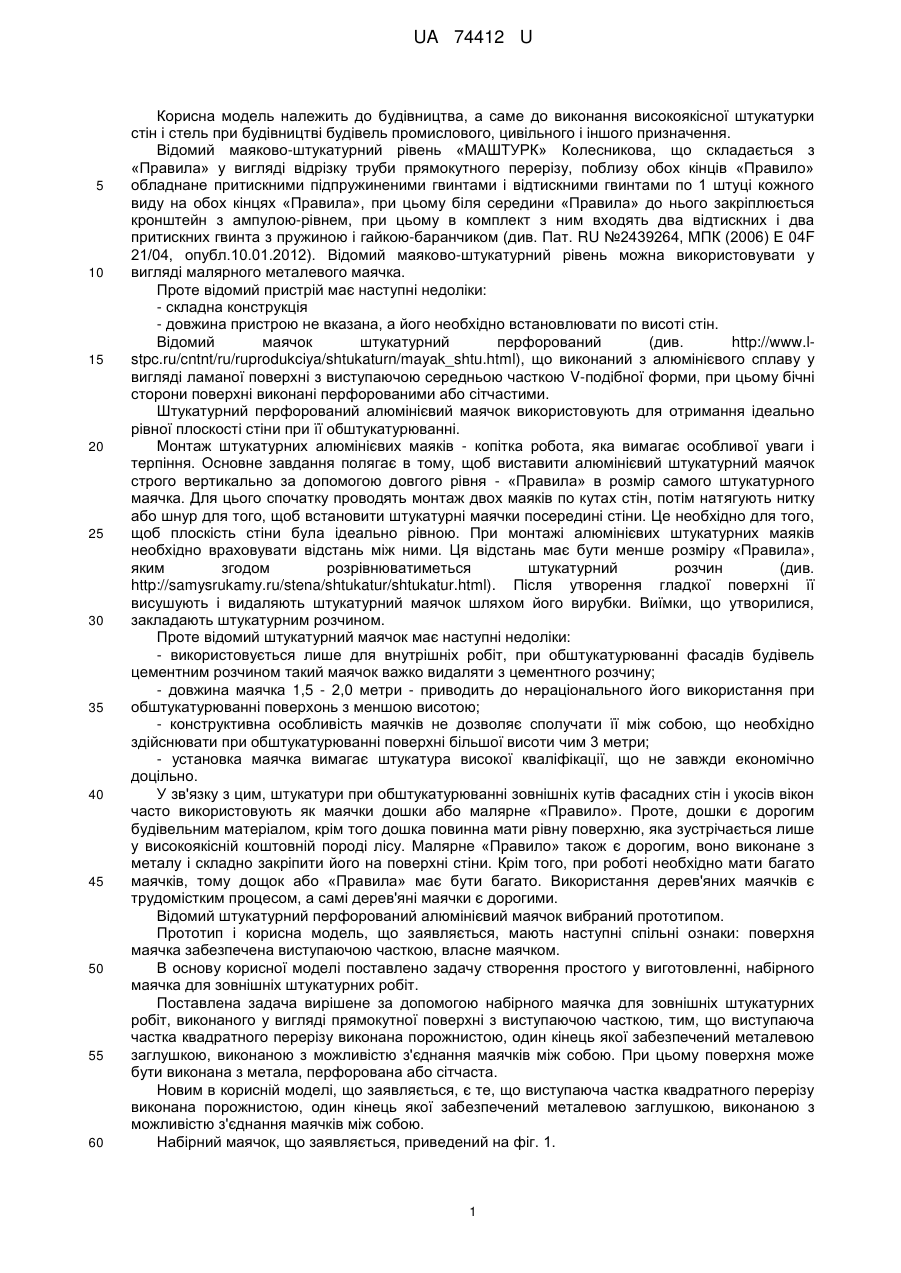

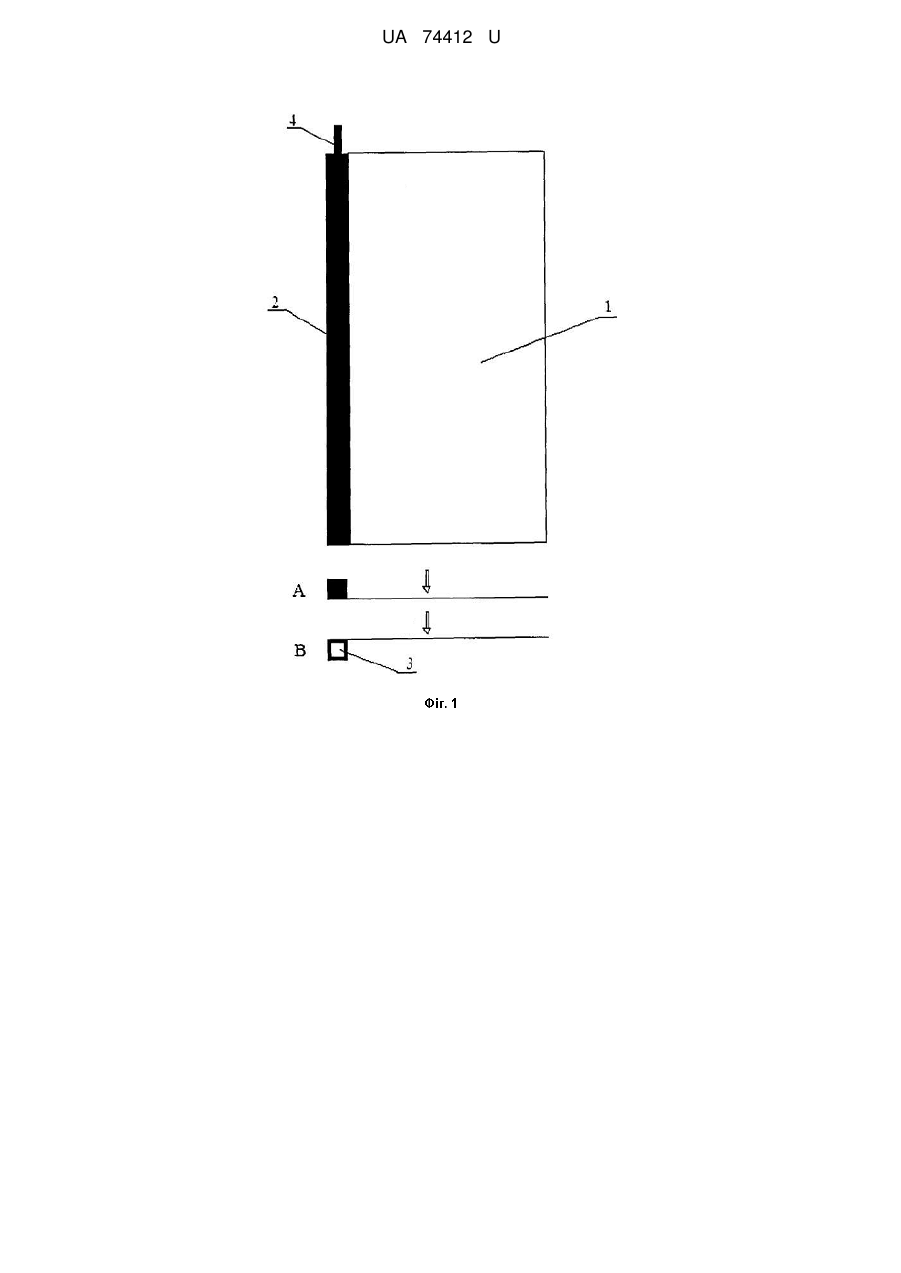

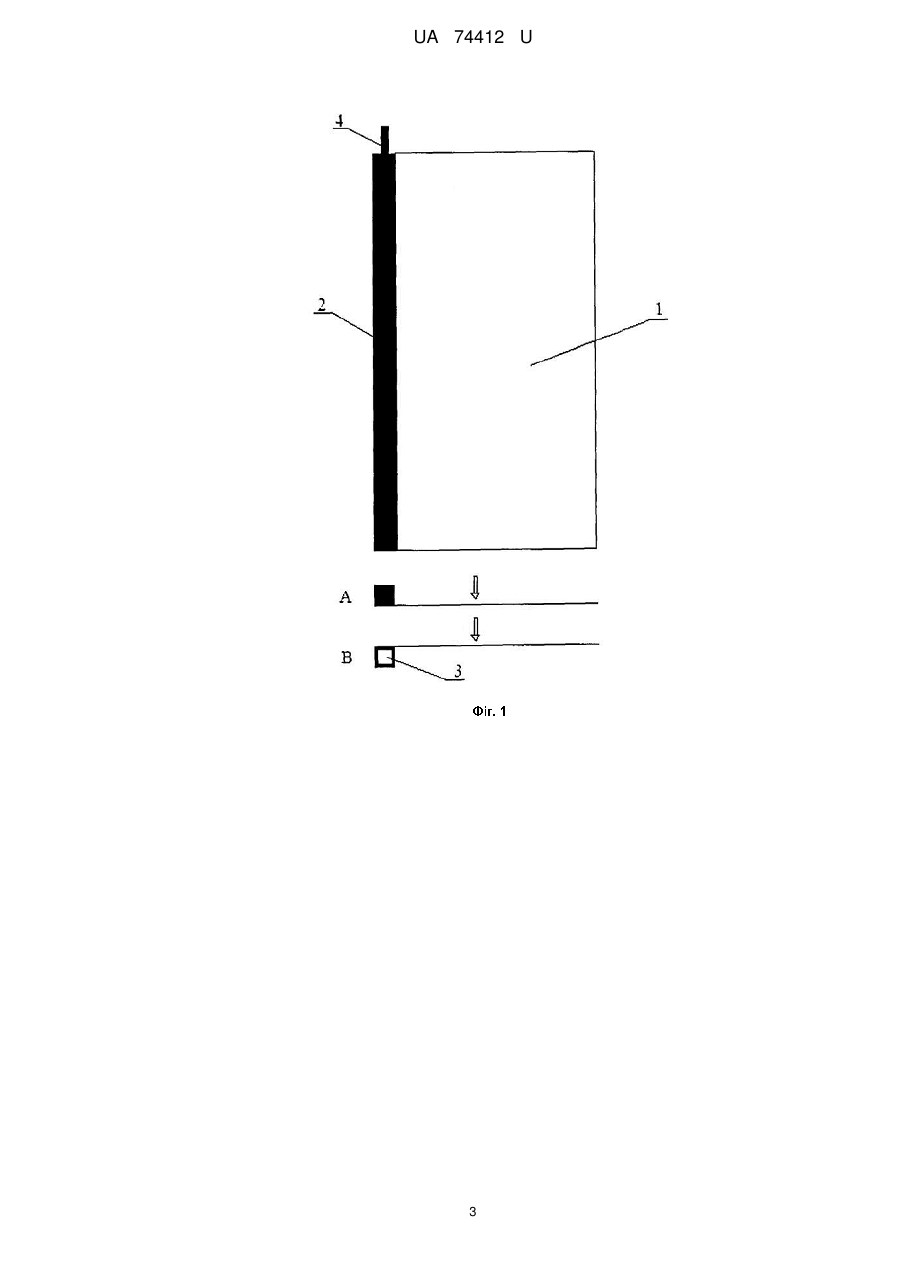

Реферат: Набірний маячок для зовнішніх штукатурних робіт, у вигляді прямокутної поверхні з виступаючою часткою, у якому виступаюча частка квадратного перерізу виконана порожнистою, один кінець якої забезпечений металевою заглушкою, виконаною з можливістю з'єднання маячків між собою. UA 74412 U (54) НАБІРНИЙ МАЯЧОК ДЛЯ ЗОВНІШНІХ ШТУКАТУРНИХ РОБІТ UA 74412 U UA 74412 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до виконання високоякісної штукатурки стін і стель при будівництві будівель промислового, цивільного і іншого призначення. Відомий маяково-штукатурний рівень «МАШТУРК» Колесникова, що складається з «Правила» у вигляді відрізку труби прямокутного перерізу, поблизу обох кінців «Правило» обладнане притискними підпружиненими гвинтами і відтискними гвинтами по 1 штуці кожного виду на обох кінцях «Правила», при цьому біля середини «Правила» до нього закріплюється кронштейн з ампулою-рівнем, при цьому в комплект з ним входять два відтискних і два притискних гвинта з пружиною і гайкою-баранчиком (див. Пат. RU №2439264, МПК (2006) Е 04F 21/04, опубл.10.01.2012). Відомий маяково-штукатурний рівень можна використовувати у вигляді малярного металевого маячка. Проте відомий пристрій має наступні недоліки: - складна конструкція - довжина пристрою не вказана, а його необхідно встановлювати по висоті стін. Відомий маячок штукатурний перфорований (див. http://www.lstpc.ru/cntnt/ru/ruprodukciya/shtukaturn/mayak_shtu.html), що виконаний з алюмінієвого сплаву у вигляді ламаної поверхні з виступаючою середньою часткою V-подібної форми, при цьому бічні сторони поверхні виконані перфорованими або сітчастими. Штукатурний перфорований алюмінієвий маячок використовують для отримання ідеально рівної плоскості стіни при її обштукатурюванні. Монтаж штукатурних алюмінієвих маяків - копітка робота, яка вимагає особливої уваги і терпіння. Основне завдання полягає в тому, щоб виставити алюмінієвий штукатурний маячок строго вертикально за допомогою довгого рівня - «Правила» в розмір самого штукатурного маячка. Для цього спочатку проводять монтаж двох маяків по кутах стін, потім натягують нитку або шнур для того, щоб встановити штукатурні маячки посередині стіни. Це необхідно для того, щоб плоскість стіни була ідеально рівною. При монтажі алюмінієвих штукатурних маяків необхідно враховувати відстань між ними. Ця відстань має бути менше розміру «Правила», яким згодом розрівнюватиметься штукатурний розчин (див. http://samysrukamy.ru/stena/shtukatur/shtukatur.html). Після утворення гладкої поверхні її висушують і видаляють штукатурний маячок шляхом його вирубки. Виїмки, що утворилися, закладають штукатурним розчином. Проте відомий штукатурний маячок має наступні недоліки: - використовується лише для внутрішніх робіт, при обштукатурюванні фасадів будівель цементним розчином такий маячок важко видаляти з цементного розчину; - довжина маячка 1,5 - 2,0 метри - приводить до нераціонального його використання при обштукатурюванні поверхонь з меншою висотою; - конструктивна особливість маячків не дозволяє сполучати її між собою, що необхідно здійснювати при обштукатурюванні поверхні більшої висоти чим 3 метри; - установка маячка вимагає штукатура високої кваліфікації, що не завжди економічно доцільно. У зв'язку з цим, штукатури при обштукатурюванні зовнішніх кутів фасадних стін і укосів вікон часто використовують як маячки дошки або малярне «Правило». Проте, дошки є дорогим будівельним матеріалом, крім того дошка повинна мати рівну поверхню, яка зустрічається лише у високоякісній коштовній породі лісу. Малярне «Правило» також є дорогим, воно виконане з металу і складно закріпити його на поверхні стіни. Крім того, при роботі необхідно мати багато маячків, тому дощок або «Правила» має бути багато. Використання дерев'яних маячків є трудомістким процесом, а самі дерев'яні маячки є дорогими. Відомий штукатурний перфорований алюмінієвий маячок вибраний прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: поверхня маячка забезпечена виступаючою часткою, власне маячком. В основу корисної моделі поставлено задачу створення простого у виготовленні, набірного маячка для зовнішніх штукатурних робіт. Поставлена задача вирішене за допомогою набірного маячка для зовнішніх штукатурних робіт, виконаного у вигляді прямокутної поверхні з виступаючою часткою, тим, що виступаюча частка квадратного перерізу виконана порожнистою, один кінець якої забезпечений металевою заглушкою, виконаною з можливістю з'єднання маячків між собою. При цьому поверхня може бути виконана з метала, перфорована або сітчаста. Новим в корисній моделі, що заявляється, є те, що виступаюча частка квадратного перерізу виконана порожнистою, один кінець якої забезпечений металевою заглушкою, виконаною з можливістю з'єднання маячків між собою. Набірний маячок, що заявляється, приведений на фіг. 1. 1 UA 74412 U 5 10 15 20 25 30 Набірний маячок складається з рівної металевої поверхні 1, має виступаючу частку 2. Виступаюча частка 2 квадратного перерізу 3 виконана порожнистою та зверху забезпечена металевою заглушкою 4, яка використовується для з'єднання маячків між собою, як показано на фіг. 2. Набірний маячок може мати довжину 1,0 метр та більше. При з'єднанні таких набірних маячків між собою можна обштукатурювати стіни будь-якого розміру. Такий набірний маячок може бути виготовлений з тонкого оцинкованого металу. Пристрій, що заявляється, використовують таким чином: Набірний маячок використовується накладним, він не замуровується у поверхню, що обштукатурюють. Набірний маячок своєю поверхнею 1 накладається на поверхню стіни, підготовлену для обштукатурювання. Якщо його висоти недостатньо, тоді на нього зверху встановлюють наступний набірний маячок і завдяки металевій заглушці 4 поєднують їх між собою. Якщо необхідно, за допомогою перфорованих отворів закріплюють набірний маячок на поверхні стіни. Після завершення штукатурних робіт набірні маячки знімають. Набірний маячок, що заявляється, використовують для зовнішніх штукатурних робіт, його легко транспортувати і встановлювати. Істотні відзнаки, що заявляються, дозволяють досягти наступний технічний результат понизити трудомісткість установки набірних маячків при одночасному їх здешевленні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Набірний маячок для зовнішніх штукатурних робіт, який виконано у вигляді прямокутної поверхні з виступаючою часткою, який відрізняється тим, що виступаюча частка квадратного перерізу виконана порожнистою, один кінець якої забезпечений металевою заглушкою, виконаною з можливістю з'єднання маячків між собою. 2. Набірний маячок для зовнішніх штукатурних робіт по п. 1, який відрізняється тим, що поверхня виконана металевою. 3. Набірний маячок для зовнішніх штукатурних робіт по п. 1, який відрізняється тим, що металева поверхня виконана перфорованою. 4. Набірний маячок для зовнішніх штукатурних робіт по п. 1, який відрізняється тим, що металева поверхня виконана сітчастою. 2 UA 74412 U 3 UA 74412 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
