Профільний сталевий каркас із з’єднаних гвинтами профільних деталей

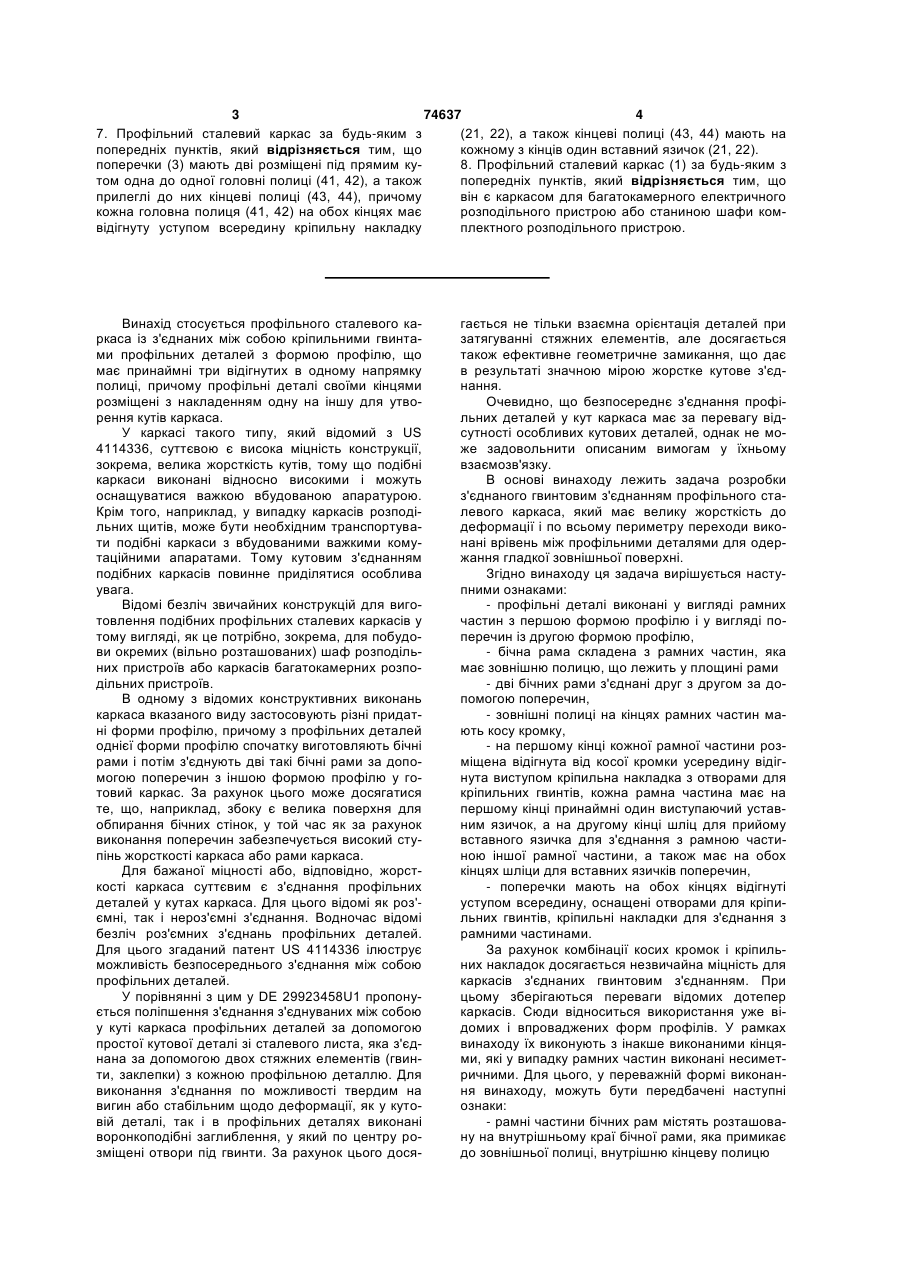

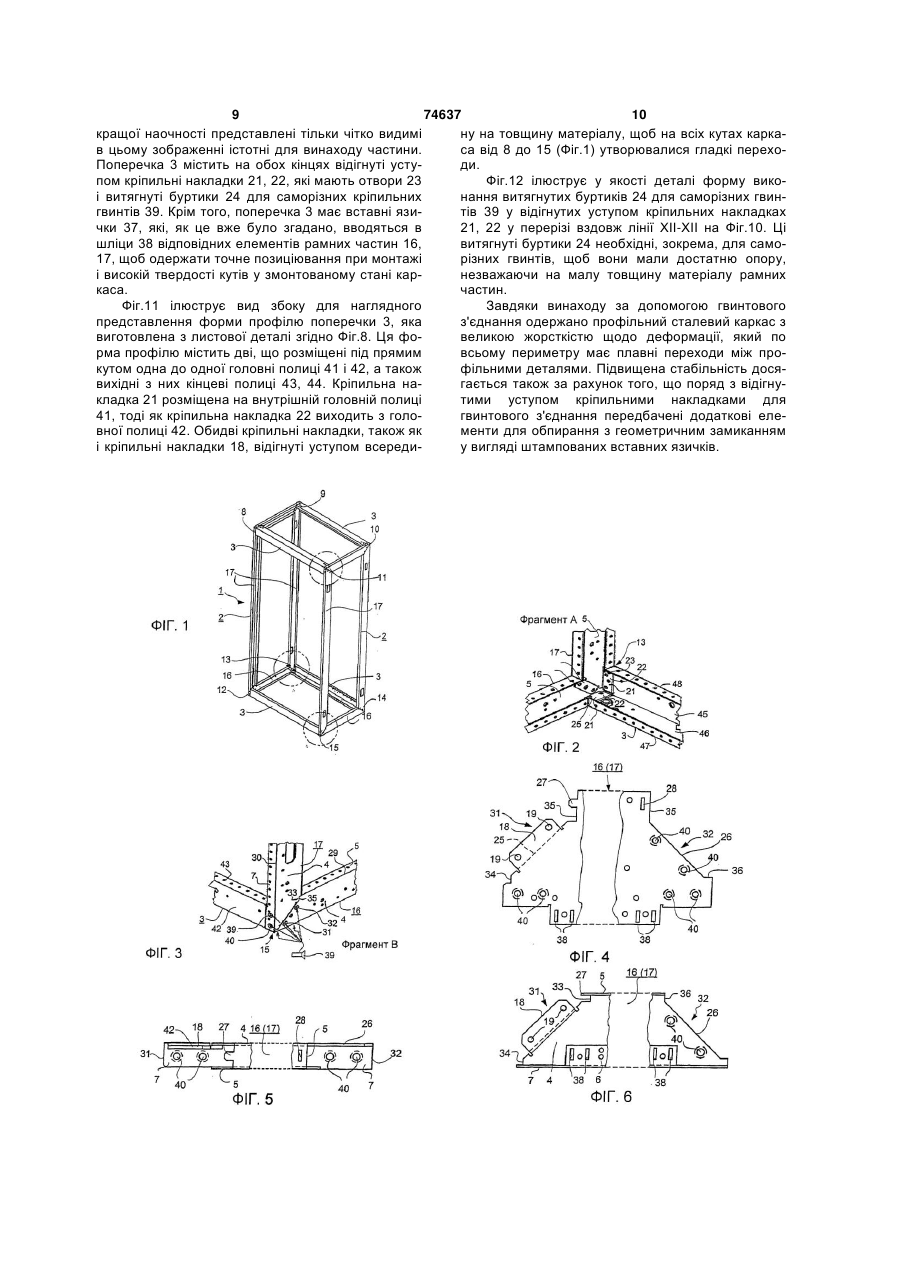

1. Профільний сталевий каркас (1) із з'єднаних одна з одною кріпильними гвинтами (39) профільних деталей з формою профілю, що має принаймні три відігнутих в одному напрямку полиці, причому профільні деталі своїми кінцями розміщені з приляганням одна на одну для утворення кутів каркаса (8, 9, 10, 11, 12, 13, 14, 15), який відрізняється тим, що профільні деталі виконані у формі рамних частин (16, 17) з одною формою профілю і у формі поперечок (3) з іншою формою профілю, з рамних частин (16, 17) складена бічна рама (2), яка містить зовнішню полицю (4), що лежить у площині рами, дві бічних рами (2) з'єднані одна з одною за допомогою поперечок (3), зовнішні полиці (4) на кінцях (31, 32) рамних частин (16,17) мають косі кромки (25, 26), на першому кінці (31) кожної рамної частини (16, 17) виконана відігнутою уступом від косих кромок (25, 26) всередину кріпильна накладка (18) з отворами (19) під кріпильні гвинти (39), кожна рамна частина (16, 17) на одному кінці (31) має принаймні один виступний вставний язичок (27), а на другому кінці (32) шліц (28) для прийому вставного язичка (27) іншої рамної частини (16, 17), а також має на обох кінцях (31, 32) шліци (38) для вставних язичків (37) поперечок (3), поперечки (3) мають на обох кінцях відігнуті уступом всередину кріпильні накладки (21, 22) з виконаними отворами (23) під кріпильні гвинти (43) для з'єднання з рамними частинами (16, 17). 2. Профільний сталевий каркас за пунктом 1, який відрізняється тим, що 2 (19) 1 3 74637 4 7. Профільний сталевий каркас за будь-яким з (21, 22), а також кінцеві полиці (43, 44) мають на попередніх пунктів, який відрізняється тим, що кожному з кінців один вставний язичок (21, 22). поперечки (3) мають дві розміщені під прямим ку8. Профільний сталевий каркас (1) за будь-яким з попередніх пунктів, який відрізняється тим, що том одна до одної головні полиці (41, 42), а також прилеглі до них кінцеві полиці (43, 44), причому він є каркасом для багатокамерного електричного кожна головна полиця (41, 42) на обох кінцях має розподільного пристрою або станиною шафи комвідігнуту уступом всередину кріпильну накладку плектного розподільного пристрою. Винахід стосується профільного сталевого каркаса із з'єднаних між собою кріпильними гвинтами профільних деталей з формою профілю, що має принаймні три відігнутих в одному напрямку полиці, причому профільні деталі своїми кінцями розміщені з накладенням одну на іншу для утворення кутів каркаса. У каркасі такого типу, який відомий з US 4114336, суттєвою є висока міцність конструкції, зокрема, велика жорсткість кутів, тому що подібні каркаси виконані відносно високими і можуть оснащуватися важкою вбудованою апаратурою. Крім того, наприклад, у випадку каркасів розподільних щитів, може бути необхідним транспортувати подібні каркаси з вбудованими важкими комутаційними апаратами. Тому кутовим з'єднанням подібних каркасів повинне приділятися особлива увага. Відомі безліч звичайних конструкцій для виготовлення подібних профільних сталевих каркасів у тому вигляді, як це потрібно, зокрема, для побудови окремих (вільно розташованих) шаф розподільних пристроїв або каркасів багатокамерних розподільних пристроїв. В одному з відомих конструктивних виконань каркаса вказаного виду застосовують різні придатні форми профілю, причому з профільних деталей однієї форми профілю спочатку виготовляють бічні рами і потім з'єднують дві такі бічні рами за допомогою поперечин з іншою формою профілю у готовий каркас. За рахунок цього може досягатися те, що, наприклад, збоку є велика поверхня для обпирання бічних стінок, у той час як за рахунок виконання поперечин забезпечується високий ступінь жорсткості каркаса або рами каркаса. Для бажаної міцності або, відповідно, жорсткості каркаса суттєвим є з'єднання профільних деталей у кутах каркаса. Для цього відомі як роз'ємні, так і нероз'ємні з'єднання. Водночас відомі безліч роз'ємних з'єднань профільних деталей. Для цього згаданий патент US 4114336 ілюструє можливість безпосереднього з'єднання між собою профільних деталей. У порівнянні з цим у DE 29923458U1 пропонується поліпшення з'єднання з'єднуваних між собою у куті каркаса профільних деталей за допомогою простої кутової деталі зі сталевого листа, яка з'єднана за допомогою двох стяжних елементів (гвинти, заклепки) з кожною профільною деталлю. Для виконання з'єднання по можливості твердим на вигин або стабільним щодо деформації, як у кутовій деталі, так і в профільних деталях виконані воронкоподібні заглиблення, у який по центру розміщені отвори під гвинти. За рахунок цього дося гається не тільки взаємна орієнтація деталей при затягуванні стяжних елементів, але досягається також ефективне геометричне замикання, що дає в результаті значною мірою жорстке кутове з'єднання. Очевидно, що безпосереднє з'єднання профільних деталей у кут каркаса має за перевагу відсутності особливих кутових деталей, однак не може задовольнити описаним вимогам у їхньому взаємозв'язку. В основі винаходу лежить задача розробки з'єднаного гвинтовим з'єднанням профільного сталевого каркаса, який має велику жорсткість до деформації і по всьому периметру переходи виконані врівень між профільними деталями для одержання гладкої зовнішньої поверхні. Згідно винаходу ця задача вирішується наступними ознаками: - профільні деталі виконані у вигляді рамних частин з першою формою профілю і у вигляді поперечин із другою формою профілю, - бічна рама складена з рамних частин, яка має зовнішню полицю, що лежить у площині рами - дві бічних рами з'єднані друг з другом за допомогою поперечин, - зовнішні полиці на кінцях рамних частин мають косу кромку, - на першому кінці кожної рамної частини розміщена відігнута від косої кромки усередину відігнута виступом кріпильна накладка з отворами для кріпильних гвинтів, кожна рамна частина має на першому кінці принаймні один виступаючий уставним язичок, а на другому кінці шліц для прийому вставного язичка для з'єднання з рамною частиною іншої рамної частини, а також має на обох кінцях шліци для вставних язичків поперечин, - поперечки мають на обох кінцях відігнуті уступом всередину, оснащені отворами для кріпильних гвинтів, кріпильні накладки для з'єднання з рамними частинами. За рахунок комбінації косих кромок і кріпильних накладок досягається незвичайна міцність для каркасів з'єднаних гвинтовим з'єднанням. При цьому зберігаються переваги відомих дотепер каркасів. Сюди відноситься використання уже відомих і впроваджених форм профілів. У рамках винаходу їх виконують з інакше виконаними кінцями, які у випадку рамних частин виконані несиметричними. Для цього, у переважній формі виконання винаходу, можуть бути передбачені наступні ознаки: - рамні частини бічних рам містять розташовану на внутрішньому краї бічної рами, яка примикає до зовнішньої полиці, внутрішню кінцеву полицю 5 74637 6 - на зовнішньому краї бічної рами знаходиться ляються особливі властивості. обернена до внутрішнього простору профільного Цей винахід повинен пояснюватися нижче сталевого каркаса зовнішня кінцева полиця, більш детально для його кращого розуміння за - зовнішня полиця і зовнішня кінцева полиця допомогою приклада переважного виконання, який з'єднані за допомогою проміжної полиці, не обмежує обсяг винаходу. - вставний язичок і шліц для рамної частини, Фіг.1 ілюструє принципову конструкцію профіщо примикає, розташовані на внутрішній кінцевій льного сталевого каркаса, який відповідає винахополиці, ду, у перспективному зображенні. шліци для вставляння вставних язичків попеФіг.2 ілюструє кут каркаса у якості деталі, що речин знаходяться у зовнішній кінцевій полиці, лежить внизу ліворуч у задній частині профільного - отвори для кріпильних гвинтів кріпильних насталевого каркаса на Фіг.1. кладок поперечин знаходяться на проміжній полиФіг.3 ілюструє кут каркаса у якості деталі, що ці. знаходиться знизу і попереду праворуч на Фіг.1. Для доступу кріпильних накладок на кінцях поФіг.4 ілюструє розгортку (на поверхні) рамної перечин до рамних частин існують різноманітні частини бічної рами каркаса на Фіг.1. компонування. Особливо доцільним виявилося, Фіг.5 ілюструє вид зверху на виготовлену із якщо зовнішні кінцеві полиці на кінцях рамних часрозгортки рамну частину, згідно з Фіг.4. тин виконані укороченими відповідно до ширини Фіг.6 ілюструє вид спереду на рамну частину, кріпильних накладок поперечин. У такий спосіб виготовлену з розгортки згідно з Фіг.4. можуть застосовуватися просі у виконані, тобто Фіг.7 ілюструє вид збоку на рамну частину, випаралельно відігнуті уступом кріпильні накладки. готовлену з розгортки згідно з Фіг.4. За рахунок подальшої форми виконання винаФіг.8 ілюструє розгортку поперечки каркаса ходи може досягатися як спрощення виготовлення згідно Фіг.1. бічних рам, так і істотне підвищення твердості куФіг.9 ілюструє вид зверху на поперечку, виготів рам. Це може відбуватися за рахунок того, що товлену з розгортки згідно з Фіг.8. косі кромки закінчуються перед поздовжніми кромФіг.10 ілюструє вид спереду на поперечки, виками зовнішньої полиці рамних частин, а також за готовлені з розгортки згідно з Фіг.8. рахунок того, що на переходах від косих кромок до Фіг.11 ілюструє вид збоку на поперечки, виговнутрішньої кінцевої полиці і до проміжної полиці товлені з розгортки згідно з Фіг.8. передбачені прямокутні ступіні, що на першому Фіг.12 ілюструє форму виконання витягнутих кінці виконані у вигляді вирізів, а на другому кінці у буртиків для саморізних гвинтів. вигляді уступів таким чином, що утворено опорні Фіг.1 ілюструє принципову конструкцію профіповерхні для взаємного прилягання двох рамних льного сталевого каркаса 1, який відповідає виначастин, які треба з'єднати. Завдяки тому, що опорходу. Він складається з двох бічних рам 2 і чотині поверхні, за рахунок розміщення поблизу поздорьох поперечин 3, які з'єднані одна з іншою для вжніх кромок рамних частин, розміщені на максиутворення кутів каркаса 8, 9, 10, 11 (зверху), а тамально можливій відстані одна від одної, вони кож 12, 13, 14 і 15 (знизу). ефективно сприяють кріпильні гвинти у забезпеФіг.2 ілюструє кут каркаса 14 згідно з Фіг.1, ченні жорсткості рам. тобто задній лівий кут каркаса в нижній частині Щоб при звичайній товщині сталевого листа, профільного сталевого каркаса 1 на Фіг.1, а саме який використовується для виготовлення рамних вид зсередини профільного сталевого каркаса 1. частин і поперечин, можна було одержати витриГоризонтальна рамна частина 16 і вертикальна муючі велике навантаження різьбові з'єднання, рамна частина 17 з'єднані в цьому куті каркаса 14 рекомендується, щоб отвори для кріпильних гвинз поперечкою 3. У місці з'єднання рамних частин тів у вигнутих кріпильних накладках як рамних час16 і 17 бічної рами 2 можна побачити відігнуту тинах бічних рам, так і у поперечках були виконані уступом всередину кріпильну накладку 18 рамної методом витяжки буртики. Крім того, передбачені частини 17, яка прилягає до внутрішньої сторони в опорних поверхнях для кріпильних накладок назовнішньої полиці 4 рамні частини 16. Кріпильна скрізні отвори переважно виконані у вигляді роззенакладка починається від однієї косої кромки 25, нкованих отворів. що паралельно розміщена навпроти косій кромки Як уже було згадано, для цілей винаходу мож26 прилягаючої рамної частини. Кріпильна накладна використовувати вже впроваджені на практиці ка 18 містить отвори 19 з витягнутими буртиками форми профілів, які виготовляють із спеціально 20, у які(отвори) входять саморізні гвинти 39. виконаними кінцями. При цьому в рамках винаходу Поперечка 3 містить дві кріпильні накладки 21, поперечки можуть мати дві, які розміщені під пря22, у яких таким же способом виконані отвори 23, мим кутом одна до одної головні полиці, а також а також відповідні витягнуті буртики 24. Ці обидві кінцеві полиці, які до них примикають, причому кріпильні накладки 21, 22 також відігнуті уступом кожна головна полиця на обох кінцях має вистувсередину, прикладені до проміжних полиць 7 рапаючу усередину відігнуту уступом кріпильну намних частин 16 і 17 бічної рами 2 і з'єднані з ними кладку і кінцеві полиці мають на кожному кінці відгвинтовим з'єднанням. повідно одним вставний язичок. Виконаний згідно Фіг.3 ілюструє кут каркаса 13 згідно Фіг.1, що винаходу профільний сталевий каркас є придатлежить у нижній області попереду праворуч, а саним, зокрема, для застосування у якості станини ме при розгляді зовні. Горизонтальна рамна часшафи комплектного розподільного пристрою або у тина 16 і вертикальна рамна частина 17 з'єднані в якості каркасу для багатокамерного електричного цьому куті каркаса 13 з поперечкою 3. У місці з'єдрозподільного пристрою, тому що при цьому виявнання рамних частин 16, 17 бічної рами 2 видимі 7 74637 8 косі кромки 25 і 26, за якими не видима відігнута і наскрізних отворів 44. У якості істотної ознаки уступом кріпильна накладка 18 горизонтальної кінців 31 і 32 далі представлено розміщення і вирамної частини 16, яка прилягає до вертикальної конання згаданих ступіней. Вони подовжуються від рамної частини 17 і з'єднана з нею за допомогою подовжніх кромок 29 і 39 зовнішньої полиці 4, за саморізних кріпильних гвинтів 39. Не видимі кріпирахунок чого довжина косих кромок 25 і 26 є відпольні накладки поперечки 6 також відігнуті уступом і відно скороченою. При цьому ступіні на кінці 31 всередині спираються згаданим чином на проміжні виконані у вигляді вирізів (ніш) 33 і 34 і на кінці 32 полиці рамних частин 16 і 17. Саморізні кріпильні у вигляді уступів 35, 36. При складанні рамних чагвинти 39 також забезпечують жорстке з'єднання. стин 16 і 17 відповідно виступ 35 на першому кінці Фіг.4 показує розгортку (на поверхні) рамної поблизу подовжньої крайки 29 і відступ 33 на дручастини 16 бічної рами 2 згідно винаходу. Рамна гому кінці 32 рамної частини 17 входять один до частина 16 містить несиметрично виконані кінці 31 одного. Таким же чином входять один до одного і 32. На першому кінці 31 зовнішньої полиці 4 знарозміщений поблизу подовжньої кромки 30 виступ ходиться коса кромка 26 з відгалуженою від неї 40 і відступ 34. За рахунок ступіней утворюються або, відповідно, виступаючою кріпильною накладопорні поверхні одної з іншою рамних частин, які кою 18. В накладці 18 виконані отвори 23 з витягтреба з'єднати, що ефективно доповнюють з'єднутими буртиками 24. Фіг.4 ілюструє вставний язинання рамних частин 16 і 17 за допомогою кріпичок 27, який при монтажі профільного каркаса 1 льних гвинтів 39. вводять у шліц 28 прилягаючої рамної частини 17 Крім того. Фіг.6 ілюструє відходящий від внутдля направлення і позиціювання частин. Внаслідок рішньої кінцевої полиці 5 вставний язичок 27 і рознесиметричного виконання кінців 31 і 32 рамної міщені в зовнішній кінцевій полиці шліци 42 для частини 16 такий шліц 28 знаходиться на другому поперечин 3. Зовнішня кінцева полиця 6 на обох кінці 32. Крім того, на першому кінці 31 передбачекінцях 31, 32 виконана укороченою, а саме на шині роззенковані наскрізні отвори 44 для прийому рину кріпильних накладок 21 і 22, які внаслідок кріпильних гвинтів 39 для поперечки 3, а також цього спираються безпосередньо на проміжну пошліци 42 для прийому вставних язичків 41 поперелицю 7 і можуть там закріплюватися. чин 3. Фіг.7 показує вид збоку виготовленої із розгорДругий кінець 32 має згадану косу кромку 26, тки згідно Фіг.4 рамної частини 16 для бічної рами яка при монтажі двох рамних частин 16, 17 проти2. Відігнута всередину кріпильна накладка 18 з ставлена косій кромці 25. Далі на цьому кінці знаотворами 19 і витягнутими буртиками 20, які викоходяться роззенковані наскрізні отвори 44 для нані навколо отворів 19, дозволяє з'єднання врікріпильних гвинтів 39 і шліци 42 для вставних язивень з прилягаючими рамними частинами, причочків 41 поперечин 3. му вставний язичок 27 при монтажі спрощує З плоскої листової деталі згідно Фіг.4 відомим напрямок і позиціювання з прилягаючою рамною способом за рахунок відгинання або, відповідно, частиною, і сприяє поліпшенню жорсткості каркаса профілювання виготовляють рамну частину 16, що в зібраному стані. представлена на Фігурах 5, 6 і 7 у розміщених під Фіг.8 ілюструє розгортку поперечки 3 згідно з прямим кутом одна до іншої проекціях. При профіцим винаходом. У поперечки 3 по обидва боки люванні або відгинанні утворюються згадана зовпередбачені кріпильні накладки 21 і 22, що в останішня полиця 4, прилягаюча внутрішня кінцева точному стані виконані у вигляді відігнутого виступолиця 5, зовнішня кінцева полиця 6, а також пропу, і які використовуються для введення в бічні міжна полиця 7, яка з'єднує зовнішню полицю 4 із рами 2. У кріпильних накладках 21, 22 виконані зовнішньою кінцевою полицею, причому вони розотвори 23 з витягнутими буртиками 24, які виконаміщені одна за іншою в правому куті і мають проні навколо отворів 23, для саморізних кріпильних порції, найкраще видимі на Фіг.7. гвинтів 39, щоб можна було зробити з'єднання з Фіг.5 ілюструє вид зверху на виготовлену з рорамними частинами 16,17 в області проміжної позгортки згідно Фіг.4 рамну частину 16 бічної рами лиці 7, як це вже було згадано. 2, причому для кращого огляду представлені тільКрім того, поперечка 3 містить вставні язички ки найбільш видимі в цій проекції частини. Не 37, які вводять у шліци 42 рамних частин 16, 17, представлені на цій Фіг. частини добре видно в щоб одержати точне позиціювання при монтажі і інших проекціях (Фіг.4, 6 і 7). На першому кінці 31 високу жорсткість кутів у змонтованому стані карзовнішньої полиці 4 розміщена відігнута уступом каса. кріпильна накладка 18. Роззенковані наскрізні Фіг.9 ілюструє вид зверху на поперечку 3, виотвори 44 для прийому кріпильних гвинтів 39 для готовлену з розгортки згідно Фіг.8. Для кращої напоперечин 3 розміщені на проміжній полиці 7. Крім очності представлені тільки чітко видимі істотні того, Фіг.5 ілюструє на зовнішній кінцевій полиці 6 для винаходу частини. Поперечка 3 містить на згаданий вставний язичок 27 і шліц 28. Інший кіобох кінцях відігнуті уступом всередину на товщинець 32 з косою кромкою 26 містить вже згадані, ну матеріалу кріпильні накладки 21, 22, які мають роззенковані наскрізні отвори 40 для прийому кріотвори з витягнутими буртиками 24 для саморізпильних гвинтів 39. Фіг.6 ілюструє вид спереду них кріпильних гвинтів 39. Крім того, поперечка 3 виготовленої із розгортки згідно Фіг.4 рамної часмає вставні язички 37, які, як вже було згадано, тини 16 зсередини. Тут видно, зокрема, зовнішню вводяться у шліци 38 рамних частин 16, 17, щоб полицю 4 з косими кромками 25 і 26 і кріпильна одержати точне позиціювання при монтажі і високу накладка 18, відігнута від косої кромки 25. Також твердості кутів у змонтованому стані каркаса. наочно показано розміщення отворів 19 з їхніми Фіг.10 ілюструє вид спереду поперечки 3, вивитягнутими буртиками 20 у кріпильній накладці 18 готовленої з розгортки згідно Фіг.8. Тут також, для 9 74637 10 кращої наочності представлені тільки чітко видимі ну на товщину матеріалу, щоб на всіх кутах каркав цьому зображенні істотні для винаходу частини. са від 8 до 15 (Фіг.1) утворювалися гладкі перехоПоперечка 3 містить на обох кінцях відігнуті устуди. пом кріпильні накладки 21, 22, які мають отвори 23 Фіг.12 ілюструє у якості деталі форму викоі витягнуті буртики 24 для саморізних кріпильних нання витягнутих буртиків 24 для саморізних гвингвинтів 39. Крім того, поперечка 3 має вставні язитів 39 у відігнутих уступом кріпильних накладках чки 37, які, як це вже було згадано, вводяться в 21, 22 у перерізі вздовж лінії ХІІ-ХІІ на Фіг.10. Ці шліци 38 відповідних елементів рамних частин 16, витягнуті буртики 24 необхідні, зокрема, для само17, щоб одержати точне позиціювання при монтажі різних гвинтів, щоб вони мали достатню опору, і високій твердості кутів у змонтованому стані карнезважаючи на малу товщину матеріалу рамних каса. частин. Фіг.11 ілюструє вид збоку для наглядного Завдяки винаходу за допомогою гвинтового представлення форми профілю поперечки 3, яка з'єднання одержано профільний сталевий каркас з виготовлена з листової деталі згідно Фіг.8. Ця фовеликою жорсткістю щодо деформації, який по рма профілю містить дві, що розміщені під прямим всьому периметру має плавні переходи між прокутом одна до одної головні полиці 41 і 42, а також фільними деталями. Підвищена стабільність досявихідні з них кінцеві полиці 43, 44. Кріпильна нагається також за рахунок того, що поряд з відігнукладка 21 розміщена на внутрішній головній полиці тими уступом кріпильними накладками для 41, тоді як кріпильна накладка 22 виходить з гологвинтового з'єднання передбачені додаткові елевної полиці 42. Обидві кріпильні накладки, також як менти для обпирання з геометричним замиканням і кріпильні накладки 18, відігнуті уступом всередиу вигляді штампованих вставних язичків. 11 Комп’ютерна верстка О. Воробей 74637 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
