Електродугова піч

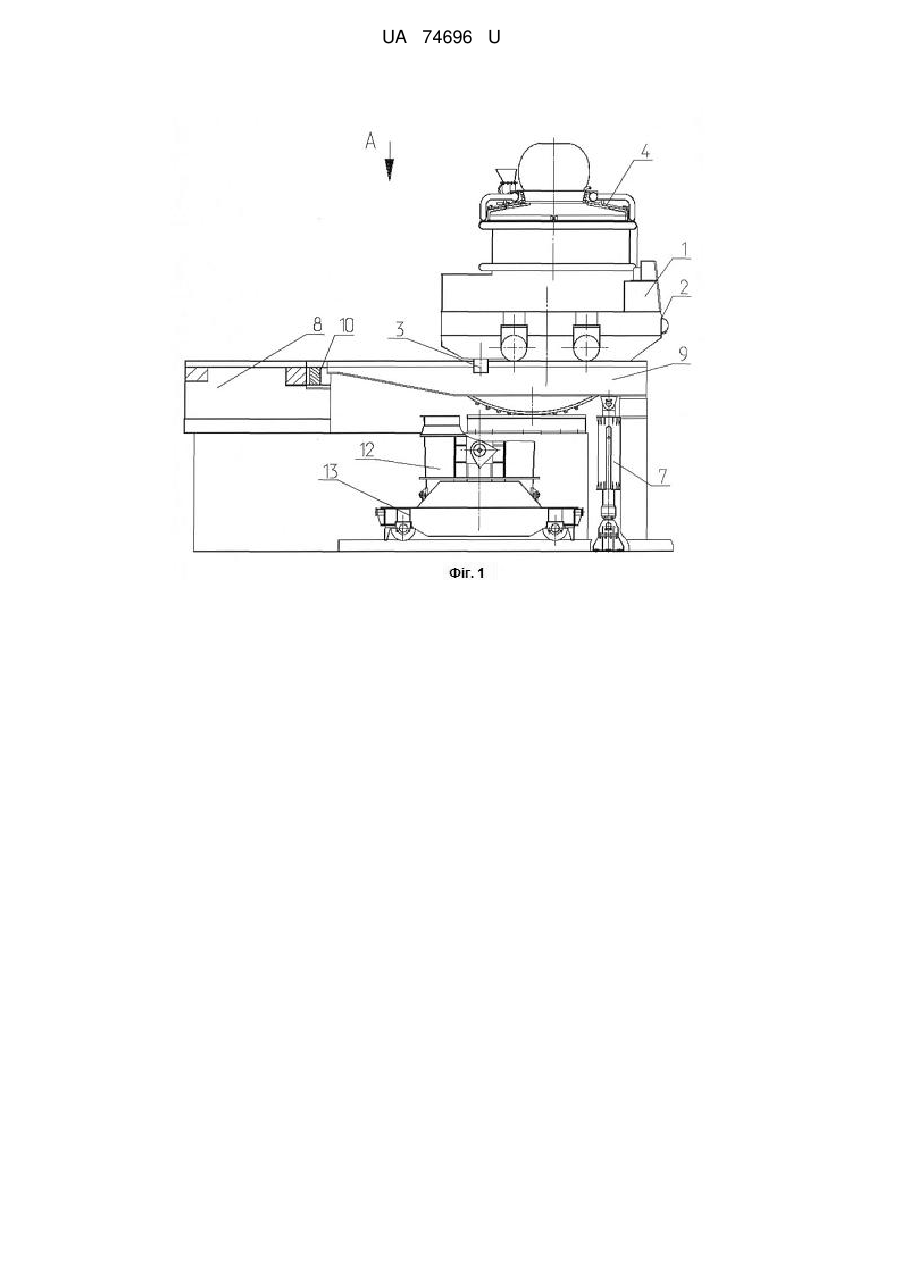

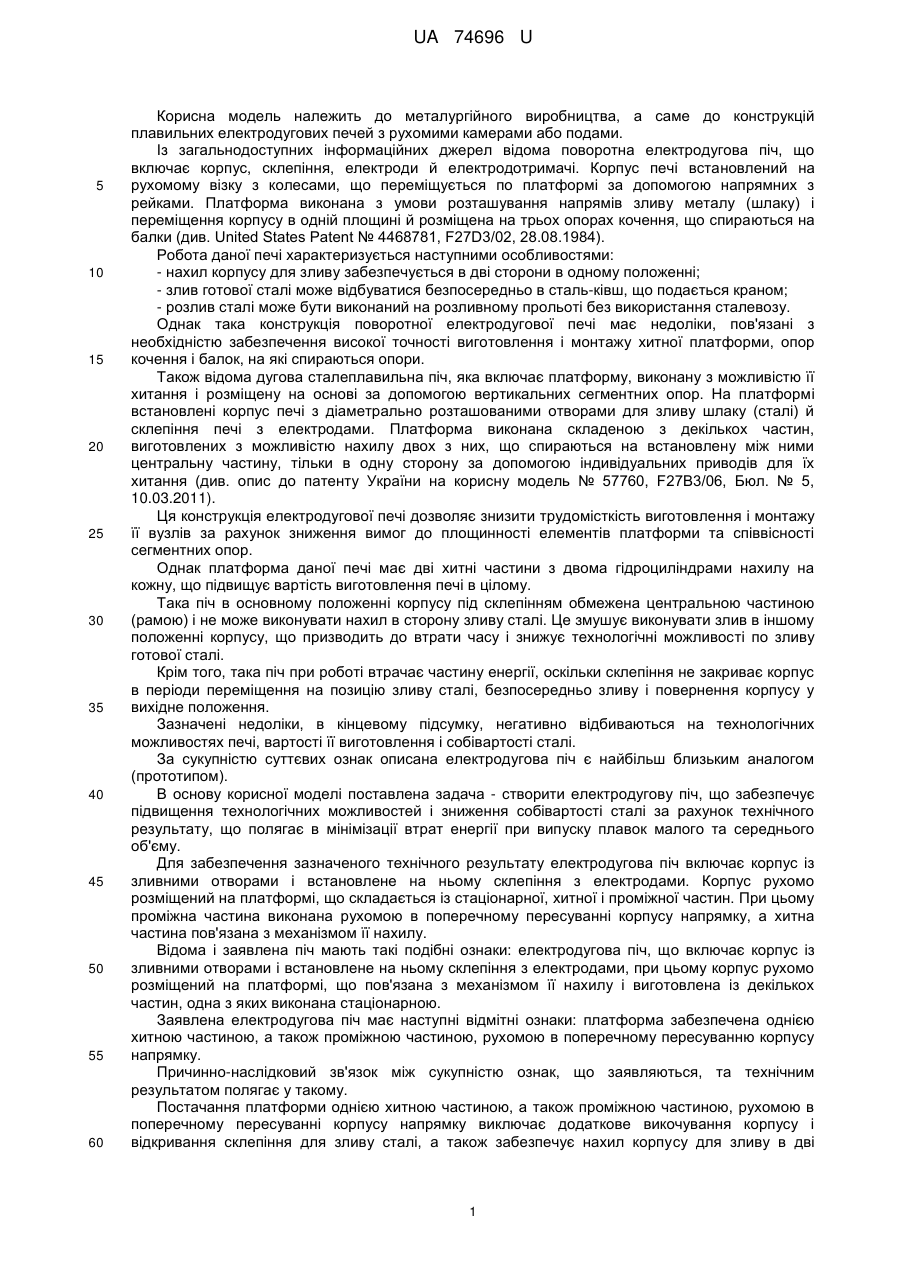

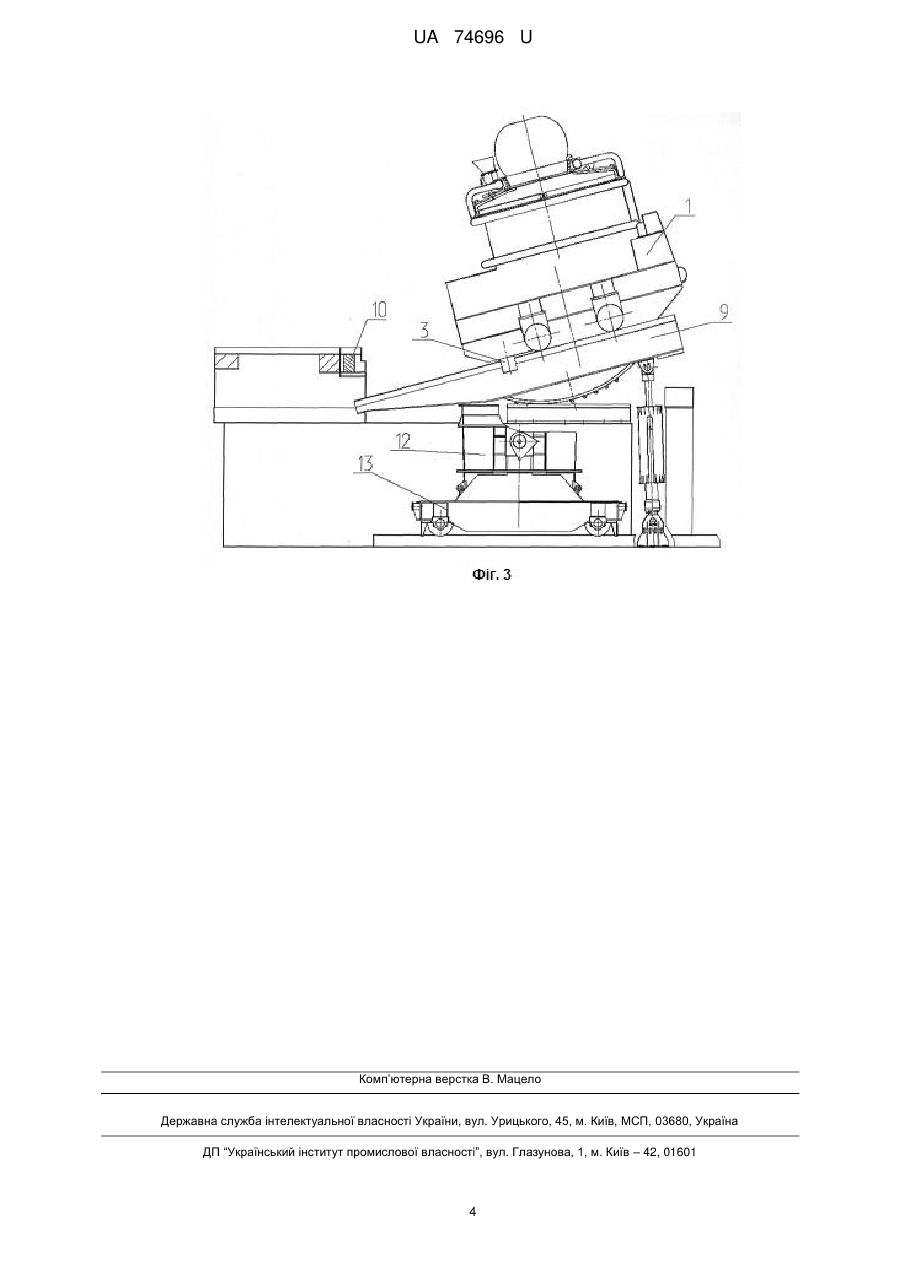

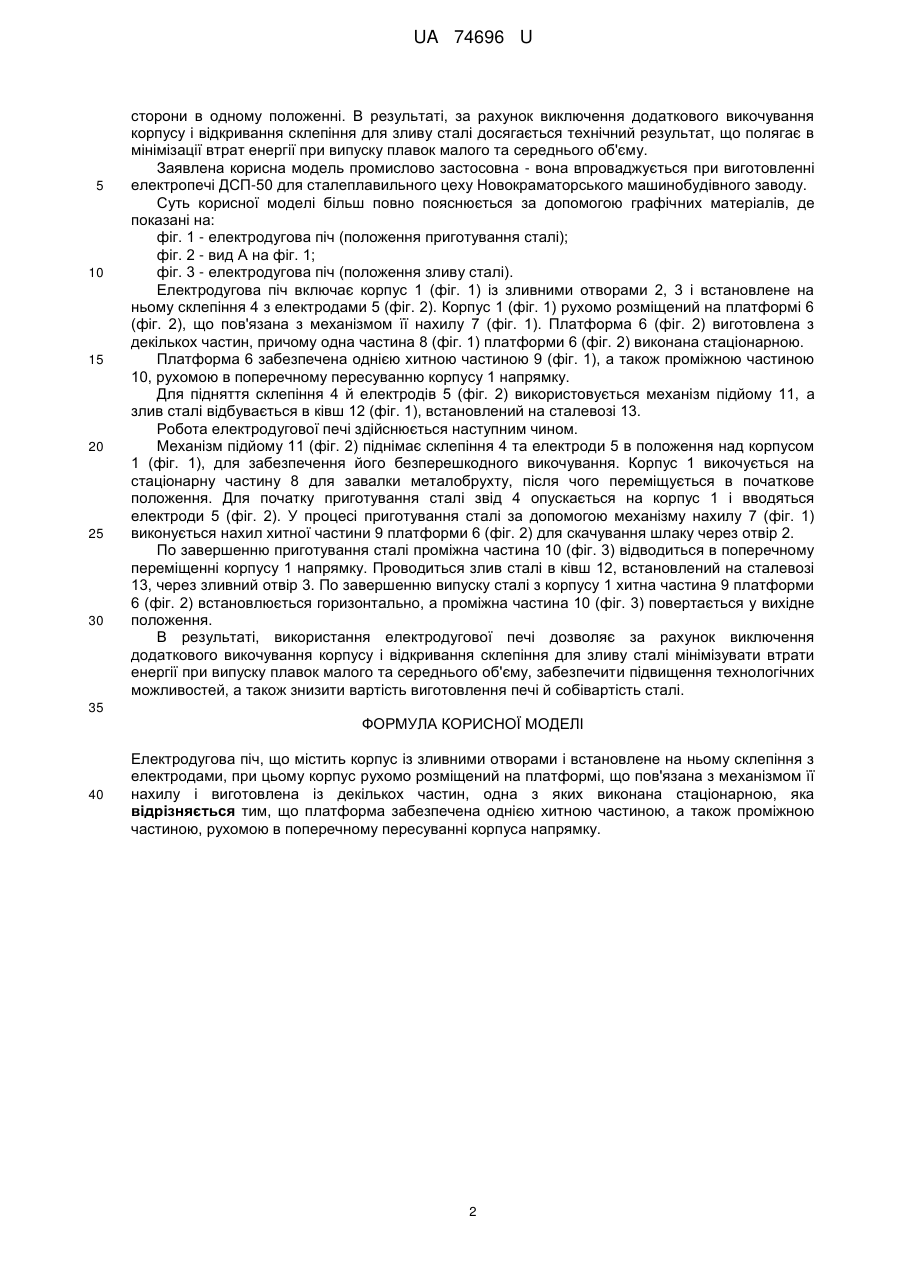

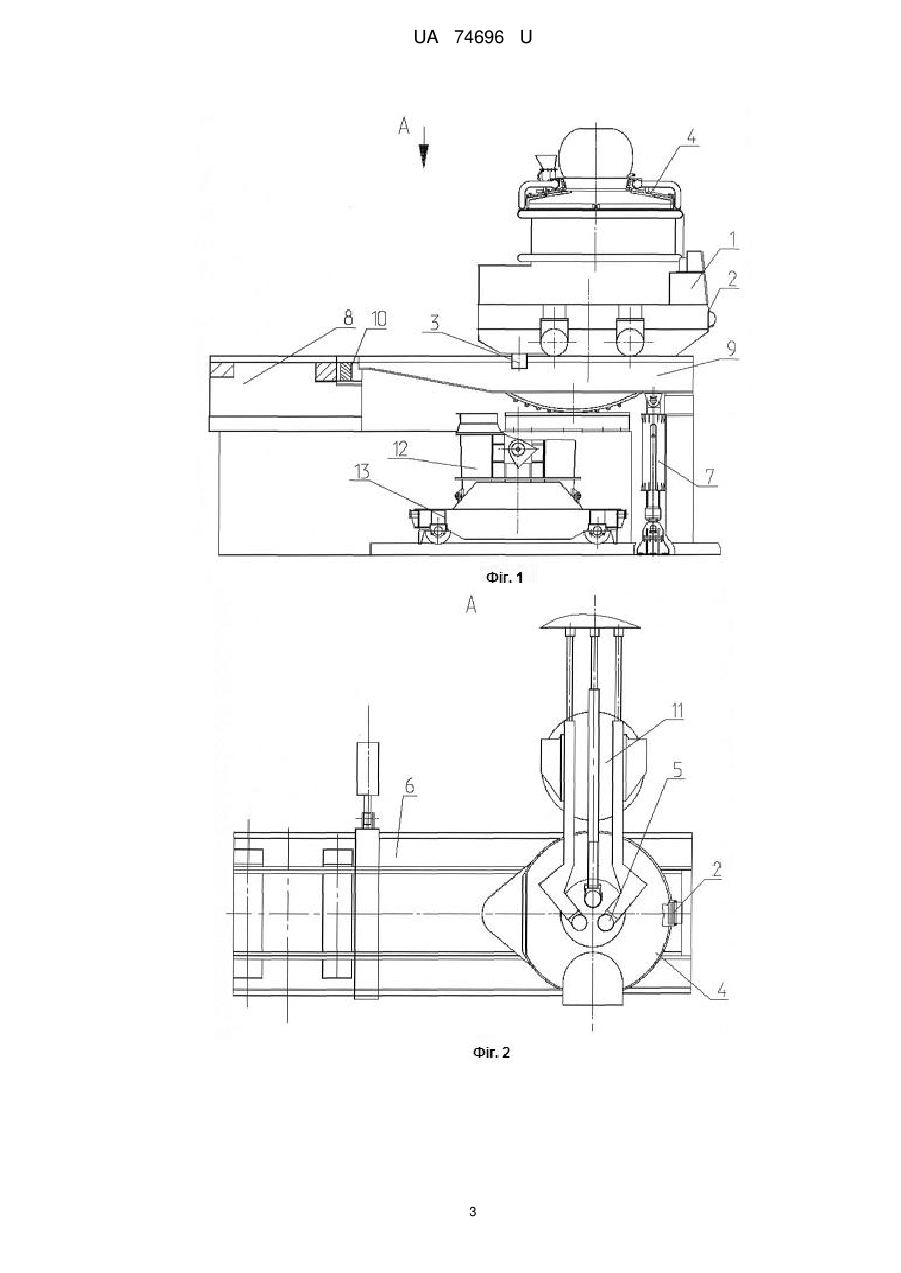

Реферат: Електродугова піч містить корпус із зливними отворами і встановлене на ньому склепіння з електродами, при цьому корпус рухомо розміщений на платформі, що пов'язана з механізмом її нахилу і виготовлена із декількох частин, одна з яких виконана стаціонарною. Платформа забезпечена однією хитною частиною, а також проміжною частиною, рухомою в поперечному пересуванні корпусу напрямку. UA 74696 U (54) ЕЛЕКТРОДУГОВА ПІЧ UA 74696 U UA 74696 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до металургійного виробництва, а саме до конструкцій плавильних електродугових печей з рухомими камерами або подами. Із загальнодоступних інформаційних джерел відома поворотна електродугова піч, що включає корпус, склепіння, електроди й електродотримачі. Корпус печі встановлений на рухомому візку з колесами, що переміщується по платформі за допомогою напрямних з рейками. Платформа виконана з умови розташування напрямів зливу металу (шлаку) і переміщення корпусу в одній площині й розміщена на трьох опорах кочення, що спираються на балки (див. United States Patent № 4468781, F27D3/02, 28.08.1984). Робота даної печі характеризується наступними особливостями: - нахил корпусу для зливу забезпечується в дві сторони в одному положенні; - злив готової сталі може відбуватися безпосередньо в сталь-ківш, що подається краном; - розлив сталі може бути виконаний на розливному прольоті без використання сталевозу. Однак така конструкція поворотної електродугової печі має недоліки, пов'язані з необхідністю забезпечення високої точності виготовлення і монтажу хитної платформи, опор кочення і балок, на які спираються опори. Також відома дугова сталеплавильна піч, яка включає платформу, виконану з можливістю її хитання і розміщену на основі за допомогою вертикальних сегментних опор. На платформі встановлені корпус печі з діаметрально розташованими отворами для зливу шлаку (сталі) й склепіння печі з електродами. Платформа виконана складеною з декількох частин, виготовлених з можливістю нахилу двох з них, що спираються на встановлену між ними центральну частину, тільки в одну сторону за допомогою індивідуальних приводів для їх хитання (див. опис до патенту України на корисну модель № 57760, F27B3/06, Бюл. № 5, 10.03.2011). Ця конструкція електродугової печі дозволяє знизити трудомісткість виготовлення і монтажу її вузлів за рахунок зниження вимог до площинності елементів платформи та співвісності сегментних опор. Однак платформа даної печі має дві хитні частини з двома гідроциліндрами нахилу на кожну, що підвищує вартість виготовлення печі в цілому. Така піч в основному положенні корпусу під склепінням обмежена центральною частиною (рамою) і не може виконувати нахил в сторону зливу сталі. Це змушує виконувати злив в іншому положенні корпусу, що призводить до втрати часу і знижує технологічні можливості по зливу готової сталі. Крім того, така піч при роботі втрачає частину енергії, оскільки склепіння не закриває корпус в періоди переміщення на позицію зливу сталі, безпосередньо зливу і повернення корпусу у вихідне положення. Зазначені недоліки, в кінцевому підсумку, негативно відбиваються на технологічних можливостях печі, вартості її виготовлення і собівартості сталі. За сукупністю суттєвих ознак описана електродугова піч є найбільш близьким аналогом (прототипом). В основу корисної моделі поставлена задача - створити електродугову піч, що забезпечує підвищення технологічних можливостей і зниження собівартості сталі за рахунок технічного результату, що полягає в мінімізації втрат енергії при випуску плавок малого та середнього об'єму. Для забезпечення зазначеного технічного результату електродугова піч включає корпус із зливними отворами і встановлене на ньому склепіння з електродами. Корпус рухомо розміщений на платформі, що складається із стаціонарної, хитної і проміжної частин. При цьому проміжна частина виконана рухомою в поперечному пересуванні корпусу напрямку, а хитна частина пов'язана з механізмом її нахилу. Відома і заявлена піч мають такі подібні ознаки: електродугова піч, що включає корпус із зливними отворами і встановлене на ньому склепіння з електродами, при цьому корпус рухомо розміщений на платформі, що пов'язана з механізмом її нахилу і виготовлена із декількох частин, одна з яких виконана стаціонарною. Заявлена електродугова піч має наступні відмітні ознаки: платформа забезпечена однією хитною частиною, а також проміжною частиною, рухомою в поперечному пересуванню корпусу напрямку. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Постачання платформи однією хитною частиною, а також проміжною частиною, рухомою в поперечному пересуванні корпусу напрямку виключає додаткове викочування корпусу і відкривання склепіння для зливу сталі, а також забезпечує нахил корпусу для зливу в дві 1 UA 74696 U 5 10 15 20 25 30 сторони в одному положенні. В результаті, за рахунок виключення додаткового викочування корпусу і відкривання склепіння для зливу сталі досягається технічний результат, що полягає в мінімізації втрат енергії при випуску плавок малого та середнього об'єму. Заявлена корисна модель промислово застосовна - вона впроваджується при виготовленні електропечі ДСП-50 для сталеплавильного цеху Новокраматорського машинобудівного заводу. Суть корисної моделі більш повно пояснюється за допомогою графічних матеріалів, де показані на: фіг. 1 - електродугова піч (положення приготування сталі); фіг. 2 - вид А на фіг. 1; фіг. 3 - електродугова піч (положення зливу сталі). Електродугова піч включає корпус 1 (фіг. 1) із зливними отворами 2, 3 і встановлене на ньому склепіння 4 з електродами 5 (фіг. 2). Корпус 1 (фіг. 1) рухомо розміщений на платформі 6 (фіг. 2), що пов'язана з механізмом її нахилу 7 (фіг. 1). Платформа 6 (фіг. 2) виготовлена з декількох частин, причому одна частина 8 (фіг. 1) платформи 6 (фіг. 2) виконана стаціонарною. Платформа 6 забезпечена однією хитною частиною 9 (фіг. 1), а також проміжною частиною 10, рухомою в поперечному пересуванню корпусу 1 напрямку. Для підняття склепіння 4 й електродів 5 (фіг. 2) використовується механізм підйому 11, а злив сталі відбувається в ківш 12 (фіг. 1), встановлений на сталевозі 13. Робота електродугової печі здійснюється наступним чином. Механізм підйому 11 (фіг. 2) піднімає склепіння 4 та електроди 5 в положення над корпусом 1 (фіг. 1), для забезпечення його безперешкодного викочування. Корпус 1 викочується на стаціонарну частину 8 для завалки металобрухту, після чого переміщується в початкове положення. Для початку приготування сталі звід 4 опускається на корпус 1 і вводяться електроди 5 (фіг. 2). У процесі приготування сталі за допомогою механізму нахилу 7 (фіг. 1) виконується нахил хитної частини 9 платформи 6 (фіг. 2) для скачування шлаку через отвір 2. По завершенню приготування сталі проміжна частина 10 (фіг. 3) відводиться в поперечному переміщенні корпусу 1 напрямку. Проводиться злив сталі в ківш 12, встановлений на сталевозі 13, через зливний отвір 3. По завершенню випуску сталі з корпусу 1 хитна частина 9 платформи 6 (фіг. 2) встановлюється горизонтально, а проміжна частина 10 (фіг. 3) повертається у вихідне положення. В результаті, використання електродугової печі дозволяє за рахунок виключення додаткового викочування корпусу і відкривання склепіння для зливу сталі мінімізувати втрати енергії при випуску плавок малого та середнього об'єму, забезпечити підвищення технологічних можливостей, а також знизити вартість виготовлення печі й собівартість сталі. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Електродугова піч, що містить корпус із зливними отворами і встановлене на ньому склепіння з електродами, при цьому корпус рухомо розміщений на платформі, що пов'язана з механізмом її нахилу і виготовлена із декількох частин, одна з яких виконана стаціонарною, яка відрізняється тим, що платформа забезпечена однією хитною частиною, а також проміжною частиною, рухомою в поперечному пересуванні корпуса напрямку. 2 UA 74696 U 3 UA 74696 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
