Установка для повірки моментних ключів

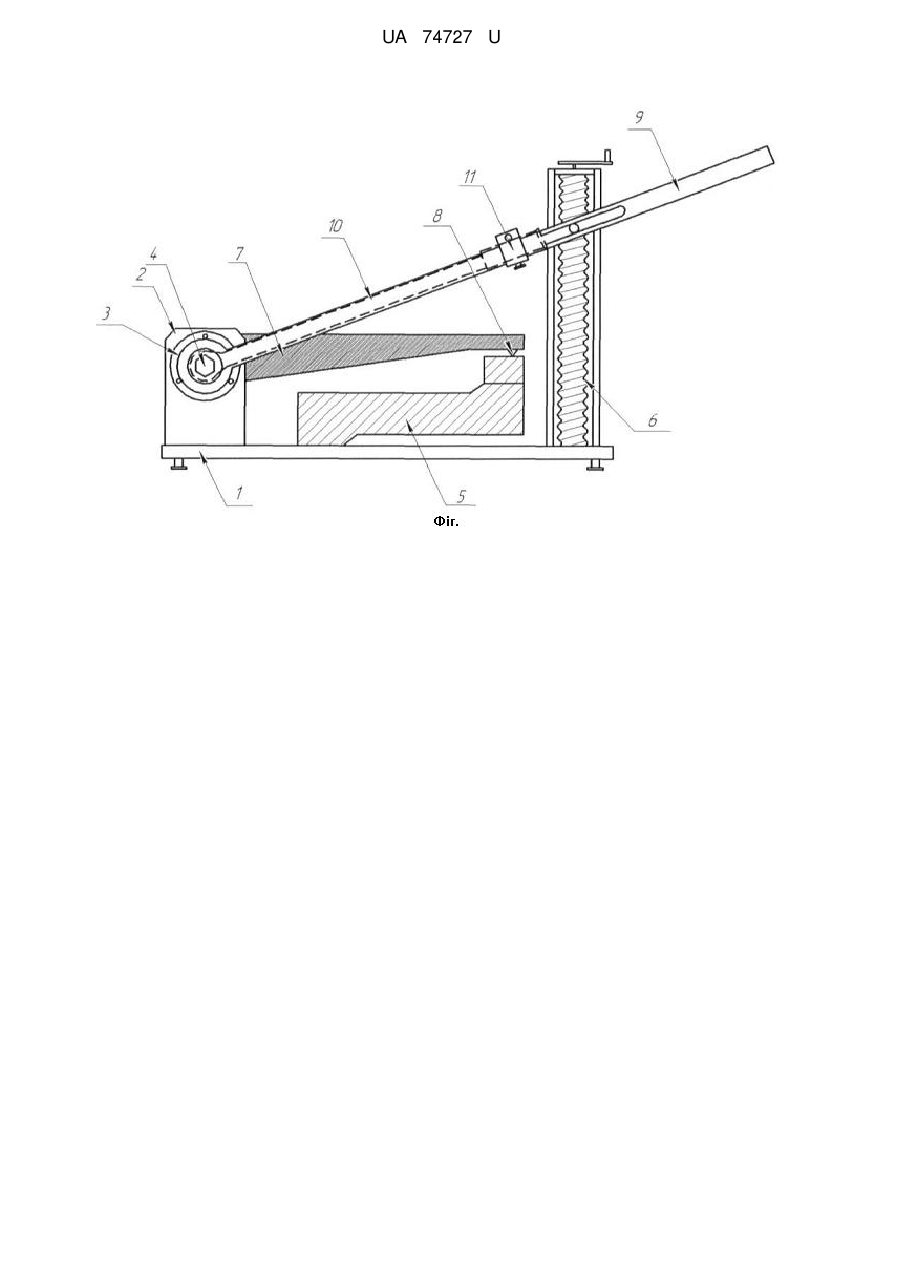

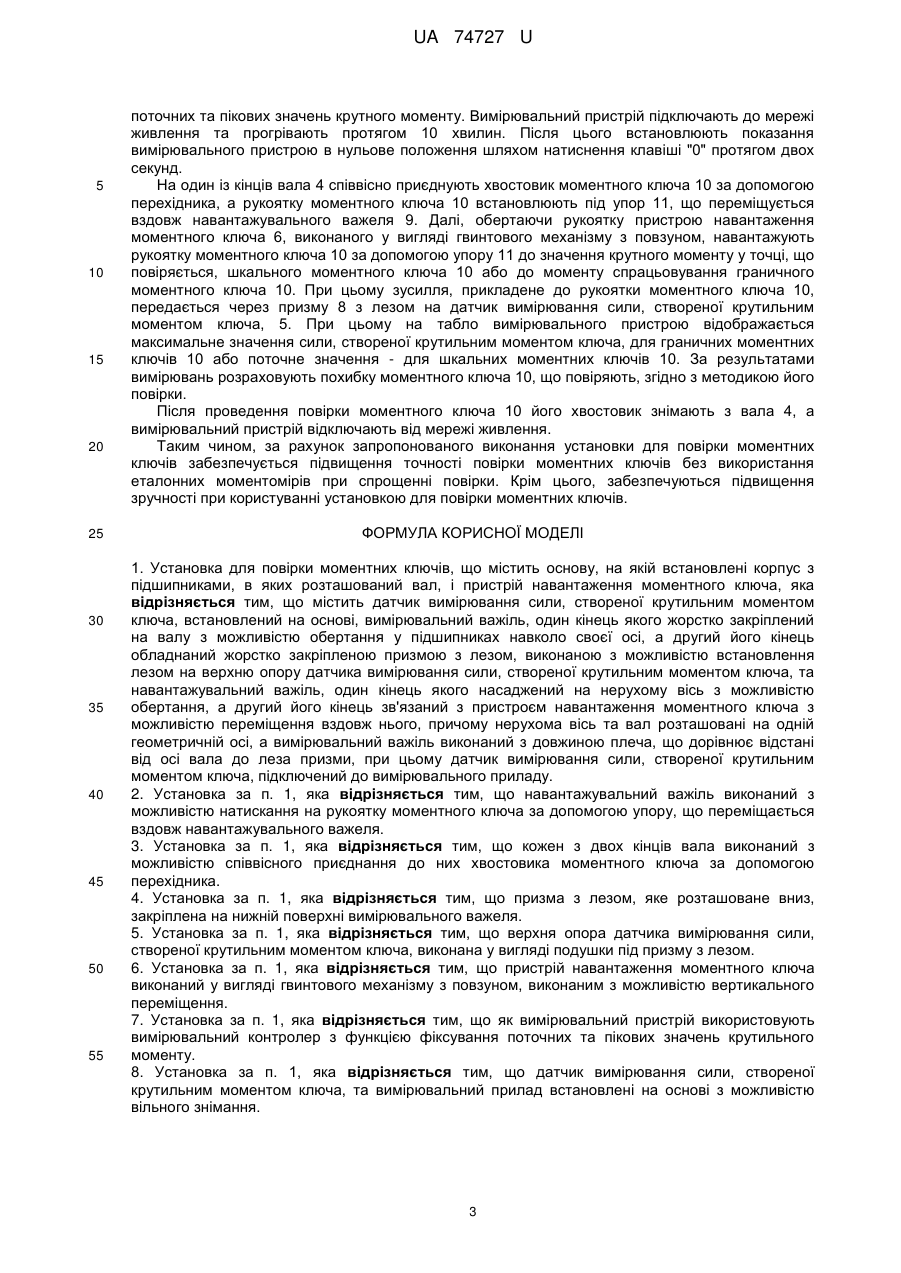

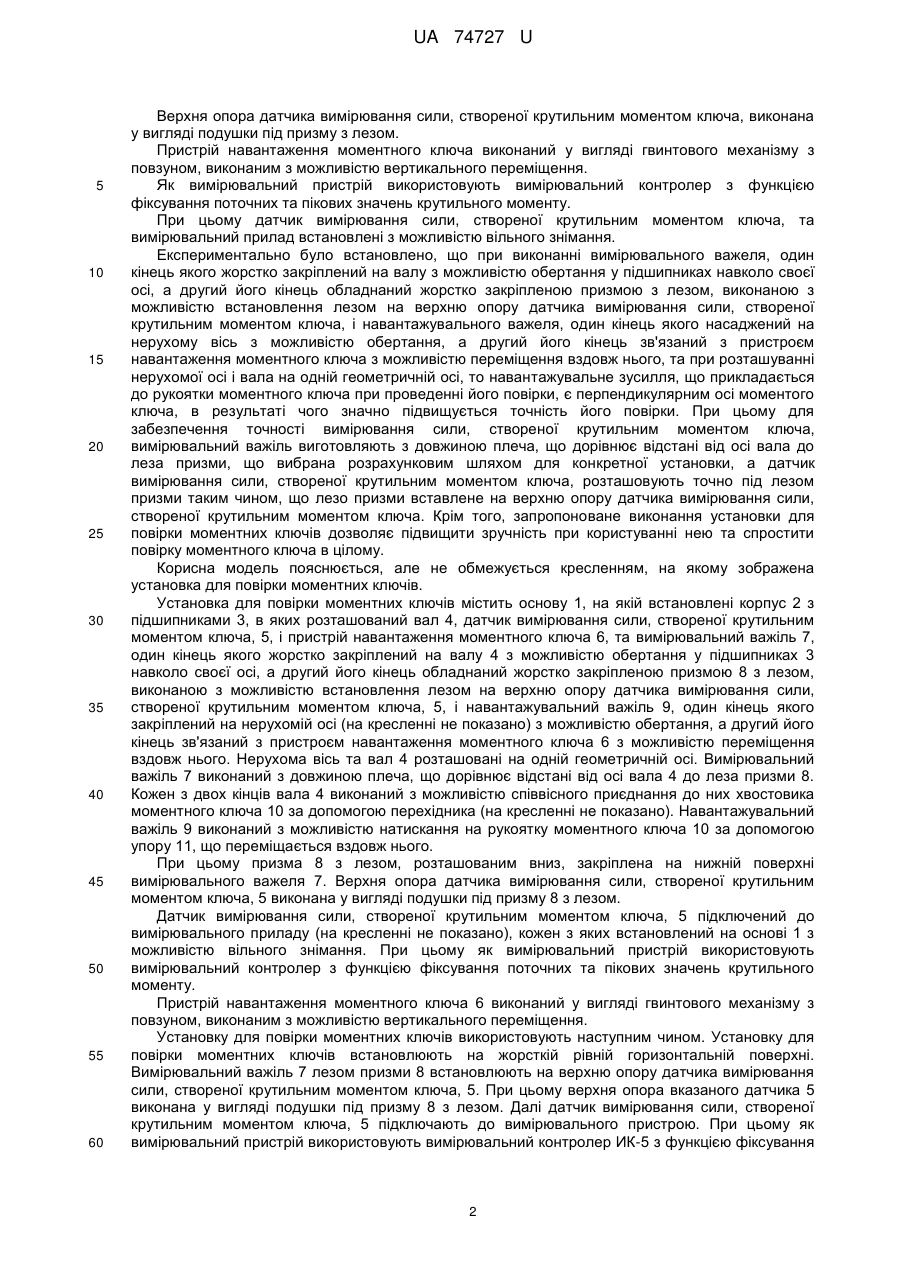

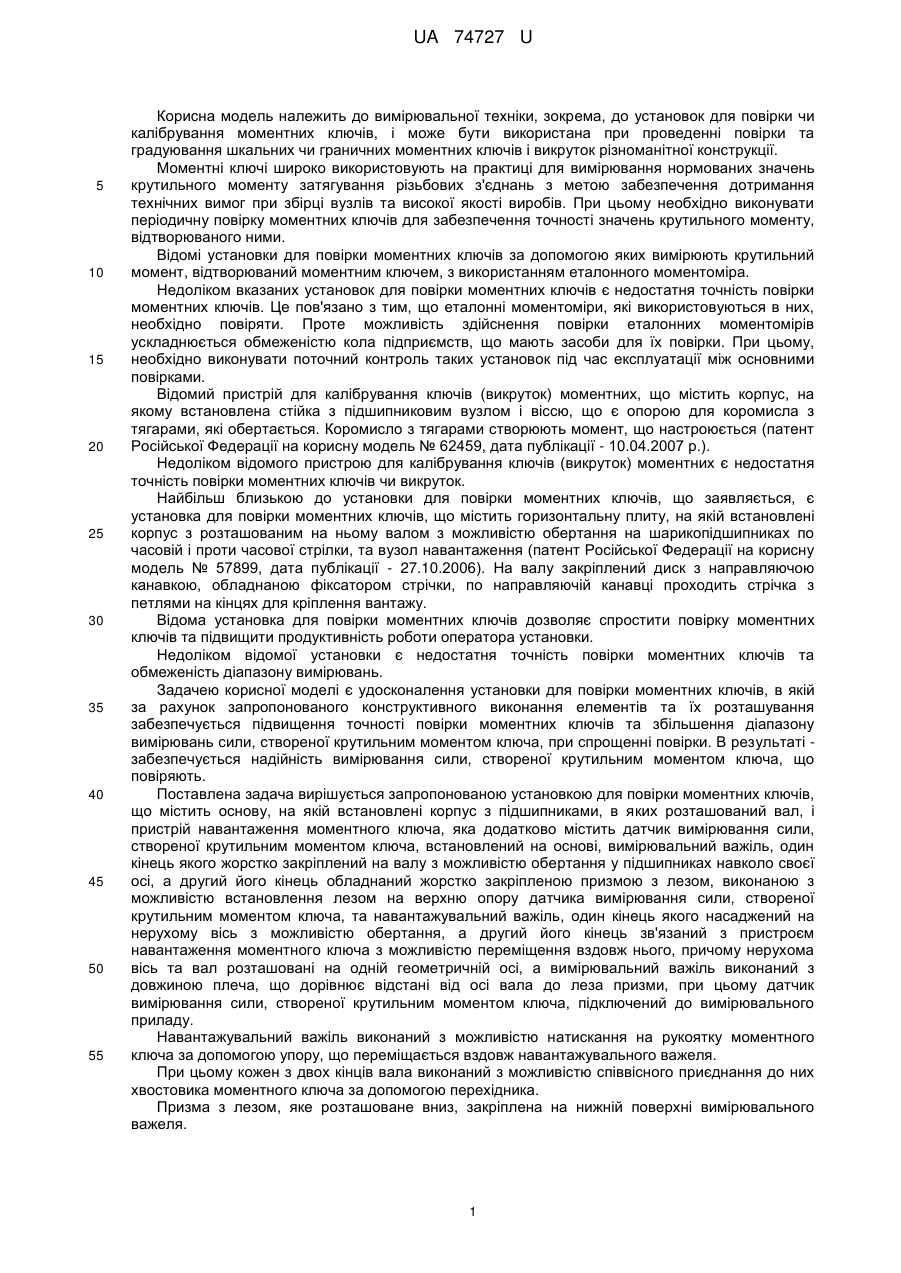

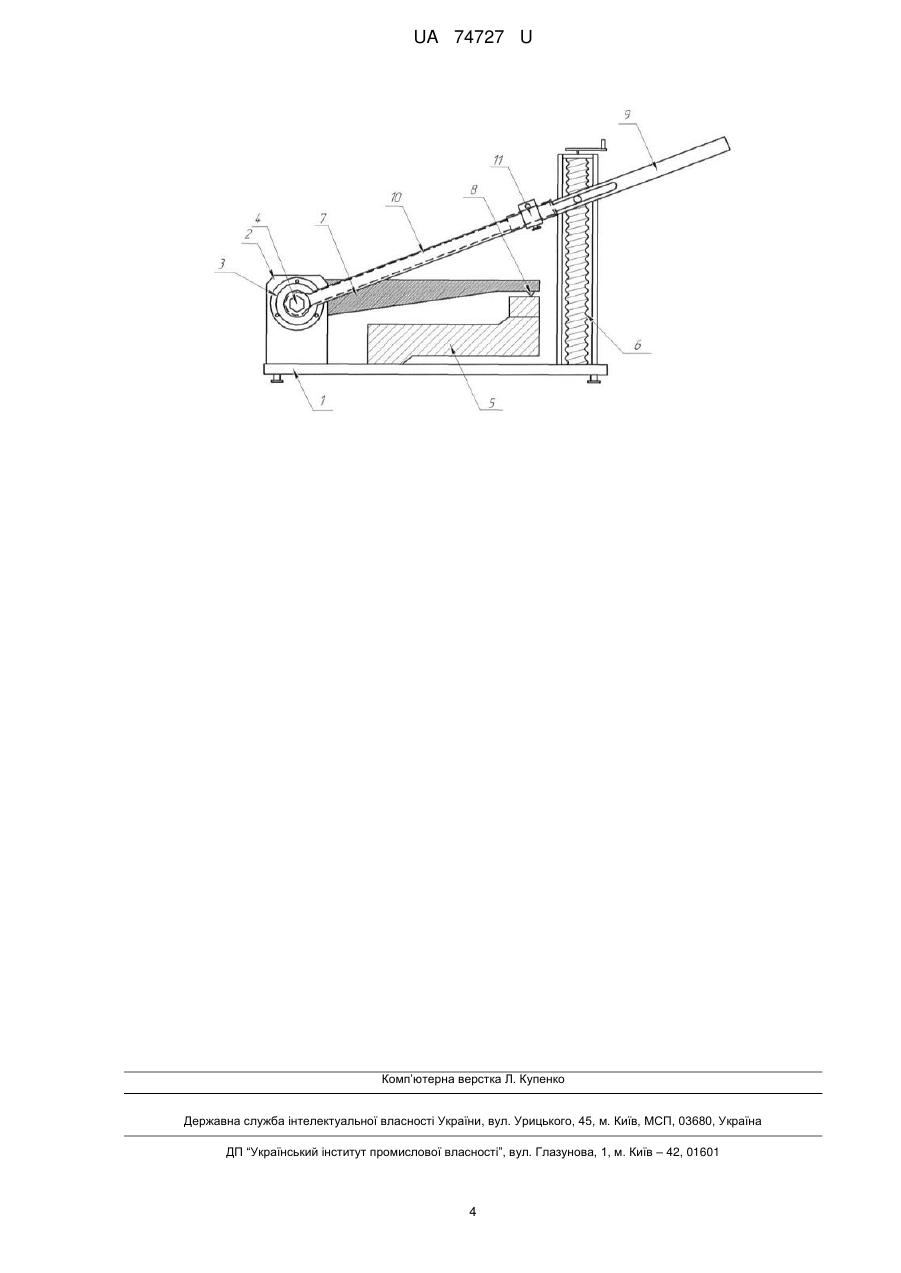

Реферат: Установка для повірки моментних ключів містить основу, на якій встановлені корпус з підшипниками, в яких розташований вал, і пристрій навантаження моментного ключа, причому установка містить датчик вимірювання сили, створеної крутильним моментом ключа, встановлений на основі, вимірювальний важіль, один кінець якого жорстко закріплений на валу з можливістю обертання у підшипниках навколо своєї осі, а другий його кінець обладнаний жорстко закріпленою призмою з лезом, виконаною з можливістю встановлення лезом на верхню опору датчика вимірювання сили, створеної крутильним моментом ключа, та навантажувальний важіль, один кінець якого насаджений на нерухому вісь з можливістю обертання, а другий його кінець зв'язаний з пристроєм навантаження моментного ключа з можливістю переміщення вздовж нього, причому нерухома вісь та вал розташовані на одній геометричній осі, а вимірювальний важіль виконаний з довжиною плеча, що дорівнює відстані від осі вала до леза призми, при цьому датчик вимірювання сили, створеної крутильним моментом ключа, підключений до вимірювального приладу. UA 74727 U (12) UA 74727 U UA 74727 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки, зокрема, до установок для повірки чи калібрування моментних ключів, і може бути використана при проведенні повірки та градуювання шкальних чи граничних моментних ключів і викруток різноманітної конструкції. Моментні ключі широко використовують на практиці для вимірювання нормованих значень крутильного моменту затягування різьбових з'єднань з метою забезпечення дотримання технічних вимог при збірці вузлів та високої якості виробів. При цьому необхідно виконувати періодичну повірку моментних ключів для забезпечення точності значень крутильного моменту, відтворюваного ними. Відомі установки для повірки моментних ключів за допомогою яких вимірюють крутильний момент, відтворюваний моментним ключем, з використанням еталонного моментоміра. Недоліком вказаних установок для повірки моментних ключів є недостатня точність повірки моментних ключів. Це пов'язано з тим, що еталонні моментоміри, які використовуються в них, необхідно повіряти. Проте можливість здійснення повірки еталонних моментомірів ускладнюється обмеженістю кола підприємств, що мають засоби для їх повірки. При цьому, необхідно виконувати поточний контроль таких установок під час експлуатації між основними повірками. Відомий пристрій для калібрування ключів (викруток) моментних, що містить корпус, на якому встановлена стійка з підшипниковим вузлом і віссю, що є опорою для коромисла з тягарами, які обертається. Коромисло з тягарами створюють момент, що настроюється (патент Російської Федерації на корисну модель № 62459, дата публікації - 10.04.2007 р.). Недоліком відомого пристрою для калібрування ключів (викруток) моментних є недостатня точність повірки моментних ключів чи викруток. Найбільш близькою до установки для повірки моментних ключів, що заявляється, є установка для повірки моментних ключів, що містить горизонтальну плиту, на якій встановлені корпус з розташованим на ньому валом з можливістю обертання на шарикопідшипниках по часовій і проти часової стрілки, та вузол навантаження (патент Російської Федерації на корисну модель № 57899, дата публікації - 27.10.2006). На валу закріплений диск з направляючою канавкою, обладнаною фіксатором стрічки, по направляючій канавці проходить стрічка з петлями на кінцях для кріплення вантажу. Відома установка для повірки моментних ключів дозволяє спростити повірку моментних ключів та підвищити продуктивність роботи оператора установки. Недоліком відомої установки є недостатня точність повірки моментних ключів та обмеженість діапазону вимірювань. Задачею корисної моделі є удосконалення установки для повірки моментних ключів, в якій за рахунок запропонованого конструктивного виконання елементів та їх розташування забезпечується підвищення точності повірки моментних ключів та збільшення діапазону вимірювань сили, створеної крутильним моментом ключа, при спрощенні повірки. В результаті забезпечується надійність вимірювання сили, створеної крутильним моментом ключа, що повіряють. Поставлена задача вирішується запропонованою установкою для повірки моментних ключів, що містить основу, на якій встановлені корпус з підшипниками, в яких розташований вал, і пристрій навантаження моментного ключа, яка додатково містить датчик вимірювання сили, створеної крутильним моментом ключа, встановлений на основі, вимірювальний важіль, один кінець якого жорстко закріплений на валу з можливістю обертання у підшипниках навколо своєї осі, а другий його кінець обладнаний жорстко закріпленою призмою з лезом, виконаною з можливістю встановлення лезом на верхню опору датчика вимірювання сили, створеної крутильним моментом ключа, та навантажувальний важіль, один кінець якого насаджений на нерухому вісь з можливістю обертання, а другий його кінець зв'язаний з пристроєм навантаження моментного ключа з можливістю переміщення вздовж нього, причому нерухома вісь та вал розташовані на одній геометричній осі, а вимірювальний важіль виконаний з довжиною плеча, що дорівнює відстані від осі вала до леза призми, при цьому датчик вимірювання сили, створеної крутильним моментом ключа, підключений до вимірювального приладу. Навантажувальний важіль виконаний з можливістю натискання на рукоятку моментного ключа за допомогою упору, що переміщається вздовж навантажувального важеля. При цьому кожен з двох кінців вала виконаний з можливістю співвісного приєднання до них хвостовика моментного ключа за допомогою перехідника. Призма з лезом, яке розташоване вниз, закріплена на нижній поверхні вимірювального важеля. 1 UA 74727 U 5 10 15 20 25 30 35 40 45 50 55 60 Верхня опора датчика вимірювання сили, створеної крутильним моментом ключа, виконана у вигляді подушки під призму з лезом. Пристрій навантаження моментного ключа виконаний у вигляді гвинтового механізму з повзуном, виконаним з можливістю вертикального переміщення. Як вимірювальний пристрій використовують вимірювальний контролер з функцією фіксування поточних та пікових значень крутильного моменту. При цьому датчик вимірювання сили, створеної крутильним моментом ключа, та вимірювальний прилад встановлені з можливістю вільного знімання. Експериментально було встановлено, що при виконанні вимірювального важеля, один кінець якого жорстко закріплений на валу з можливістю обертання у підшипниках навколо своєї осі, а другий його кінець обладнаний жорстко закріпленою призмою з лезом, виконаною з можливістю встановлення лезом на верхню опору датчика вимірювання сили, створеної крутильним моментом ключа, і навантажувального важеля, один кінець якого насаджений на нерухому вісь з можливістю обертання, а другий його кінець зв'язаний з пристроєм навантаження моментного ключа з можливістю переміщення вздовж нього, та при розташуванні нерухомої осі і вала на одній геометричній осі, то навантажувальне зусилля, що прикладається до рукоятки моментного ключа при проведенні його повірки, є перпендикулярним осі моментого ключа, в результаті чого значно підвищується точність його повірки. При цьому для забезпечення точності вимірювання сили, створеної крутильним моментом ключа, вимірювальний важіль виготовляють з довжиною плеча, що дорівнює відстані від осі вала до леза призми, що вибрана розрахунковим шляхом для конкретної установки, а датчик вимірювання сили, створеної крутильним моментом ключа, розташовують точно під лезом призми таким чином, що лезо призми вставлене на верхню опору датчика вимірювання сили, створеної крутильним моментом ключа. Крім того, запропоноване виконання установки для повірки моментних ключів дозволяє підвищити зручність при користуванні нею та спростити повірку моментного ключа в цілому. Корисна модель пояснюється, але не обмежується кресленням, на якому зображена установка для повірки моментних ключів. Установка для повірки моментних ключів містить основу 1, на якій встановлені корпус 2 з підшипниками 3, в яких розташований вал 4, датчик вимірювання сили, створеної крутильним моментом ключа, 5, і пристрій навантаження моментного ключа 6, та вимірювальний важіль 7, один кінець якого жорстко закріплений на валу 4 з можливістю обертання у підшипниках 3 навколо своєї осі, а другий його кінець обладнаний жорстко закріпленою призмою 8 з лезом, виконаною з можливістю встановлення лезом на верхню опору датчика вимірювання сили, створеної крутильним моментом ключа, 5, і навантажувальний важіль 9, один кінець якого закріплений на нерухомій осі (на кресленні не показано) з можливістю обертання, а другий його кінець зв'язаний з пристроєм навантаження моментного ключа 6 з можливістю переміщення вздовж нього. Нерухома вісь та вал 4 розташовані на одній геометричній осі. Вимірювальний важіль 7 виконаний з довжиною плеча, що дорівнює відстані від осі вала 4 до леза призми 8. Кожен з двох кінців вала 4 виконаний з можливістю співвісного приєднання до них хвостовика моментного ключа 10 за допомогою перехідника (на кресленні не показано). Навантажувальний важіль 9 виконаний з можливістю натискання на рукоятку моментного ключа 10 за допомогою упору 11, що переміщається вздовж нього. При цьому призма 8 з лезом, розташованим вниз, закріплена на нижній поверхні вимірювального важеля 7. Верхня опора датчика вимірювання сили, створеної крутильним моментом ключа, 5 виконана у вигляді подушки під призму 8 з лезом. Датчик вимірювання сили, створеної крутильним моментом ключа, 5 підключений до вимірювального приладу (на кресленні не показано), кожен з яких встановлений на основі 1 з можливістю вільного знімання. При цьому як вимірювальний пристрій використовують вимірювальний контролер з функцією фіксування поточних та пікових значень крутильного моменту. Пристрій навантаження моментного ключа 6 виконаний у вигляді гвинтового механізму з повзуном, виконаним з можливістю вертикального переміщення. Установку для повірки моментних ключів використовують наступним чином. Установку для повірки моментних ключів встановлюють на жорсткій рівній горизонтальній поверхні. Вимірювальний важіль 7 лезом призми 8 встановлюють на верхню опору датчика вимірювання сили, створеної крутильним моментом ключа, 5. При цьому верхня опора вказаного датчика 5 виконана у вигляді подушки під призму 8 з лезом. Далі датчик вимірювання сили, створеної крутильним моментом ключа, 5 підключають до вимірювального пристрою. При цьому як вимірювальний пристрій використовують вимірювальний контролер ИК-5 з функцією фіксування 2 UA 74727 U 5 10 15 20 25 30 35 40 45 50 55 поточних та пікових значень крутного моменту. Вимірювальний пристрій підключають до мережі живлення та прогрівають протягом 10 хвилин. Після цього встановлюють показання вимірювального пристрою в нульове положення шляхом натиснення клавіші "0" протягом двох секунд. На один із кінців вала 4 співвісно приєднують хвостовик моментного ключа 10 за допомогою перехідника, а рукоятку моментного ключа 10 встановлюють під упор 11, що переміщується вздовж навантажувального важеля 9. Далі, обертаючи рукоятку пристрою навантаження моментного ключа 6, виконаного у вигляді гвинтового механізму з повзуном, навантажують рукоятку моментного ключа 10 за допомогою упору 11 до значення крутного моменту у точці, що повіряється, шкального моментного ключа 10 або до моменту спрацьовування граничного моментного ключа 10. При цьому зусилля, прикладене до рукоятки моментного ключа 10, передається через призму 8 з лезом на датчик вимірювання сили, створеної крутильним моментом ключа, 5. При цьому на табло вимірювального пристрою відображається максимальне значення сили, створеної крутильним моментом ключа, для граничних моментних ключів 10 або поточне значення - для шкальних моментних ключів 10. За результатами вимірювань розраховують похибку моментного ключа 10, що повіряють, згідно з методикою його повірки. Після проведення повірки моментного ключа 10 його хвостовик знімають з вала 4, а вимірювальний пристрій відключають від мережі живлення. Таким чином, за рахунок запропонованого виконання установки для повірки моментних ключів забезпечується підвищення точності повірки моментних ключів без використання еталонних моментомірів при спрощенні повірки. Крім цього, забезпечуються підвищення зручності при користуванні установкою для повірки моментних ключів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Установка для повірки моментних ключів, що містить основу, на якій встановлені корпус з підшипниками, в яких розташований вал, і пристрій навантаження моментного ключа, яка відрізняється тим, що містить датчик вимірювання сили, створеної крутильним моментом ключа, встановлений на основі, вимірювальний важіль, один кінець якого жорстко закріплений на валу з можливістю обертання у підшипниках навколо своєї осі, а другий його кінець обладнаний жорстко закріпленою призмою з лезом, виконаною з можливістю встановлення лезом на верхню опору датчика вимірювання сили, створеної крутильним моментом ключа, та навантажувальний важіль, один кінець якого насаджений на нерухому вісь з можливістю обертання, а другий його кінець зв'язаний з пристроєм навантаження моментного ключа з можливістю переміщення вздовж нього, причому нерухома вісь та вал розташовані на одній геометричній осі, а вимірювальний важіль виконаний з довжиною плеча, що дорівнює відстані від осі вала до леза призми, при цьому датчик вимірювання сили, створеної крутильним моментом ключа, підключений до вимірювального приладу. 2. Установка за п. 1, яка відрізняється тим, що навантажувальний важіль виконаний з можливістю натискання на рукоятку моментного ключа за допомогою упору, що переміщається вздовж навантажувального важеля. 3. Установка за п. 1, яка відрізняється тим, що кожен з двох кінців вала виконаний з можливістю співвісного приєднання до них хвостовика моментного ключа за допомогою перехідника. 4. Установка за п. 1, яка відрізняється тим, що призма з лезом, яке розташоване вниз, закріплена на нижній поверхні вимірювального важеля. 5. Установка за п. 1, яка відрізняється тим, що верхня опора датчика вимірювання сили, створеної крутильним моментом ключа, виконана у вигляді подушки під призму з лезом. 6. Установка за п. 1, яка відрізняється тим, що пристрій навантаження моментного ключа виконаний у вигляді гвинтового механізму з повзуном, виконаним з можливістю вертикального переміщення. 7. Установка за п. 1, яка відрізняється тим, що як вимірювальний пристрій використовують вимірювальний контролер з функцією фіксування поточних та пікових значень крутильного моменту. 8. Установка за п. 1, яка відрізняється тим, що датчик вимірювання сили, створеної крутильним моментом ключа, та вимірювальний прилад встановлені на основі з можливістю вільного знімання. 3 UA 74727 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
