Рулонний гідроізоляційний матеріал “сполімост”

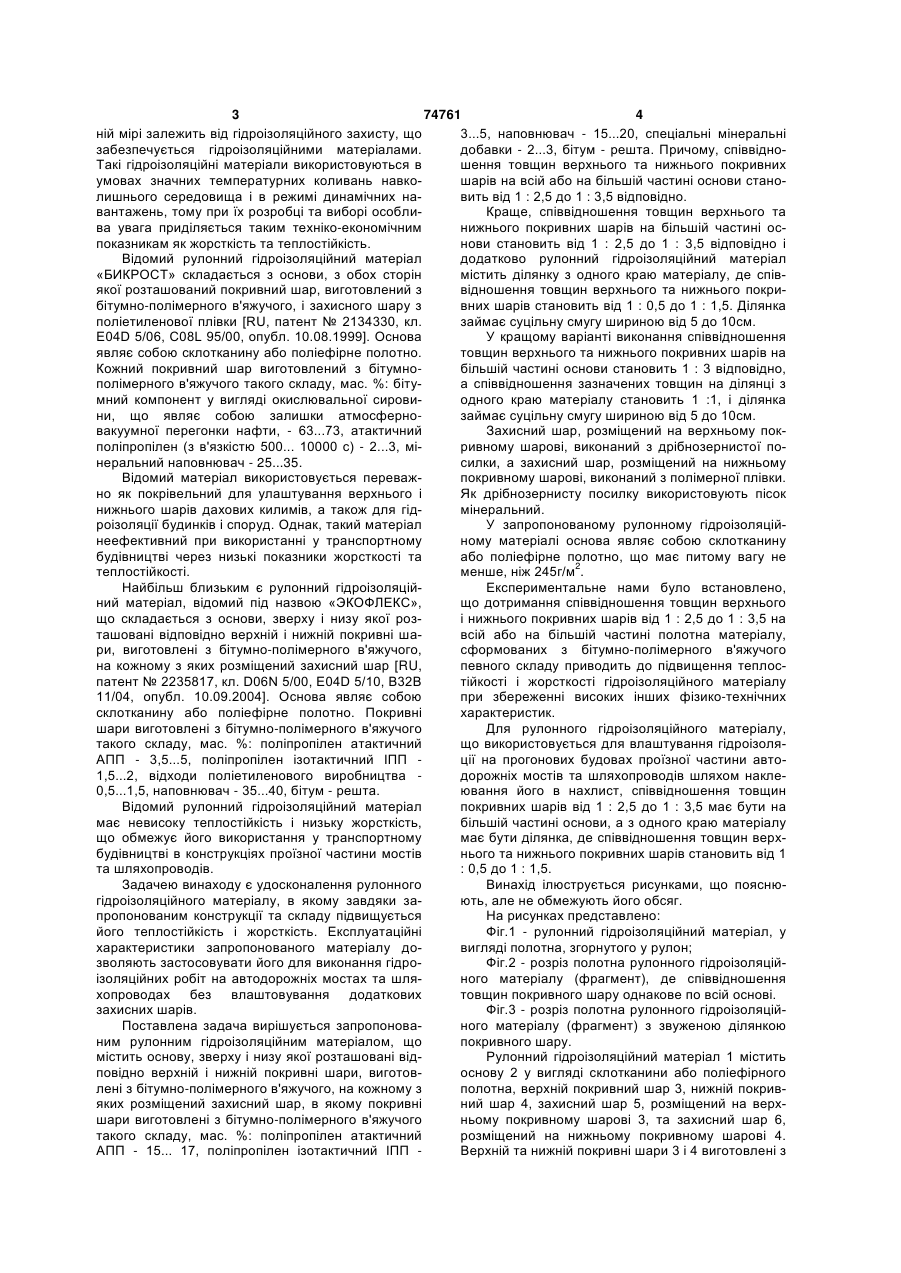

1. Рулонний гідроізоляційний матеріал, що включає основу, зверху і знизу якої розташовані відповідно верхній і нижній покривні шари, виготовлені з бітумно-полімерного в'яжучого, на кожному з яких розміщений захисний шар, який відрізняється тим, що покривні шари виготовлені з бітумно-полімерного в'яжучого такого складу, мас. %: поліпропілен атактичний АПП 15-17 поліпропілен ізотактичний ІПП 3-5 C2 2 (19) 1 3 74761 4 ній мірі залежить від гідроізоляційного захисту, що 3...5, наповнювач - 15...20, спеціальні мінеральні забезпечується гідроізоляційними матеріалами. добавки - 2...3, бітум - решта. Причому, співвідноТакі гідроізоляційні матеріали використовуються в шення товщин верхнього та нижнього покривних умовах значних температурних коливань навкошарів на всій або на більшій частині основи станолишнього середовища і в режимі динамічних навить від 1 : 2,5 до 1 : 3,5 відповідно. вантажень, тому при їх розробці та виборі особлиКраще, співвідношення товщин верхнього та ва увага приділяється таким техніко-економічним нижнього покривних шарів на більшій частині оспоказникам як жорсткість та теплостійкість. нови становить від 1 : 2,5 до 1 : 3,5 відповідно і Відомий рулонний гідроізоляційний матеріал додатково рулонний гідроізоляційний матеріал «БИКРОСТ» складається з основи, з обох сторін містить ділянку з одного краю матеріалу, де співякої розташований покривний шар, виготовлений з відношення товщин верхнього та нижнього покрибітумно-полімерного в'яжучого, і захисного шару з вних шарів становить від 1 : 0,5 до 1 : 1,5. Ділянка поліетиленової плівки [RU, патент № 2134330, кл. займає суцільну смугу шириною від 5 до 10см. E04D 5/06, C08L 95/00, опубл. 10.08.1999]. Основа У кращому варіанті виконання співвідношення являє собою склотканину або поліефірне полотно. товщин верхнього та нижнього покривних шарів на Кожний покривний шар виготовлений з бітумнобільшій частині основи становить 1 : 3 відповідно, полімерного в'яжучого такого складу, мас. %: бітуа співвідношення зазначених товщин на ділянці з мний компонент у вигляді окислювальної сировиодного краю матеріалу становить 1 :1, і ділянка ни, що являє собою залишки атмосфернозаймає суцільну смугу шириною від 5 до 10см. вакуумної перегонки нафти, - 63...73, атактичний Захисний шар, розміщений на верхньому покполіпропілен (з в'язкістю 500... 10000 с) - 2...3, міривному шарові, виконаний з дрібнозернистої понеральний наповнювач - 25...35. силки, а захисний шар, розміщений на нижньому Відомий матеріал використовується переважпокривному шарові, виконаний з полімерної плівки. но як покрівельний для улаштування верхнього і Як дрібнозернисту посилку використовують пісок нижнього шарів дахових килимів, а також для гідмінеральний. роізоляції будинків і споруд. Однак, такий матеріал У запропонованому рулонному гідроізоляційнеефективний при використанні у транспортному ному матеріалі основа являє собою склотканину будівництві через низькі показники жорсткості та або поліефірне полотно, що має питому вагу не теплостійкості. менше, ніж 245г/м2. Найбільш близьким є рулонний гідроізоляційЕкспериментальне нами було встановлено, ний матеріал, відомий під назвою «ЭКОФЛЕКС», що дотримання співвідношення товщин верхнього що складається з основи, зверху і низу якої розі нижнього покривних шарів від 1 : 2,5 до 1 : 3,5 на ташовані відповідно верхній і нижній покривні шавсій або на більшій частині полотна матеріалу, ри, виготовлені з бітумно-полімерного в'яжучого, сформованих з бітумно-полімерного в'яжучого на кожному з яких розміщений захисний шар [RU, певного складу приводить до підвищення теплоспатент № 2235817, кл. D06N 5/00, E04D 5/10, В32В тійкості і жорсткості гідроізоляційного матеріалу 11/04, опубл. 10.09.2004]. Основа являє собою при збереженні високих інших фізико-технічних склотканину або поліефірне полотно. Покривні характеристик. шари виготовлені з бітумно-полімерного в'яжучого Для рулонного гідроізоляційного матеріалу, такого складу, мас. %: поліпропілен атактичний що використовується для влаштування гідроізоляАПП - 3,5...5, поліпропілен ізотактичний ІПП ції на прогонових будовах проїзної частини авто1,5...2, відходи поліетиленового виробництва дорожніх мостів та шляхопроводів шляхом накле0,5...1,5, наповнювач - 35...40, бітум - решта. ювання його в нахлист, співвідношення товщин Відомий рулонний гідроізоляційний матеріал покривних шарів від 1 : 2,5 до 1 : 3,5 має бути на має невисоку теплостійкість і низьку жорсткість, більшій частині основи, а з одного краю матеріалу що обмежує його використання у транспортному має бути ділянка, де співвідношення товщин верхбудівництві в конструкціях проїзної частини мостів нього та нижнього покривних шарів становить від 1 та шляхопроводів. : 0,5 до 1 : 1,5. Задачею винаходу є удосконалення рулонного Винахід ілюструється рисунками, що пояснюгідроізоляційного матеріалу, в якому завдяки зають, але не обмежують його обсяг. пропонованим конструкції та складу підвищується На рисунках представлено: його теплостійкість і жорсткість. Експлуатаційні Фіг.1 - рулонний гідроізоляційний матеріал, у характеристики запропонованого матеріалу довигляді полотна, згорнутого у рулон; зволяють застосовувати його для виконання гідроФіг.2 - розріз полотна рулонного гідроізоляційізоляційних робіт на автодорожніх мостах та шляного матеріалу (фрагмент), де співвідношення хопроводах без влаштовування додаткових товщин покривного шару однакове по всій основі. захисних шарів. Фіг.3 - розріз полотна рулонного гідроізоляційПоставлена задача вирішується запропонованого матеріалу (фрагмент) з звуженою ділянкою ним рулонним гідроізоляційним матеріалом, що покривного шару. містить основу, зверху і низу якої розташовані відРулонний гідроізоляційний матеріал 1 містить повідно верхній і нижній покривні шари, виготовоснову 2 у вигляді склотканини або поліефірного лені з бітумно-полімерного в'яжучого, на кожному з полотна, верхній покривний шар 3, нижній покривяких розміщений захисний шар, в якому покривні ний шар 4, захисний шар 5, розміщений на верхшари виготовлені з бітумно-полімерного в'яжучого ньому покривному шарові 3, та захисний шар 6, такого складу, мас. %: поліпропілен атактичний розміщений на нижньому покривному шарові 4. АПП - 15... 17, поліпропілен ізотактичний ІПП Верхній та нижній покривні шари 3 і 4 виготовлені з 5 74761 6 бітумно-полімерного в'яжучого складу, мас. %: Формування товщини верхнього 3 і нижнього 4 поліпропілен атактичний АПП - 15... 17, поліпропіпокривних шарів здійснюють за допомогою каліблен ізотактичний ІПП - З...5, наповнювач - 15...20, руючих валків таким чином, що співвідношення спеціальні мінеральні добавки - 2...3, бітум - рештовщин верхнього 3 та нижнього 4 покривних шата. Співвідношення товщин верхнього 3 та нижрів на всій частині основи 2 становить від 1 : 2,5 до нього 4 покривних шарів на всій частині основи 2 1 : 3,5 відповідно, а на ділянці 7 співвідношення становить від 1 : 2,5 до 1 : 3,5 відповідно. товщин становить від 1 : 0,5 до 1 : 1,5 відповідно. Рулонний гідроізоляційний матеріал (Фіг.3) Після нанесення покривних шарів полотно може мати ділянку 7, яка займає суцільну смугу охолоджують і на верхній покривний шар 3 наношириною від 5 до 10 см і розташована з одного сять захисний шар 5 у вигляді дрібнозернистої краю матеріалу. На ділянці 7 співвідношення товпосилки з піску мінерального. На нижній покривний щин верхнього 3 та нижнього 4 покривних шарів шар 4 наносять захисний шар 6 у вигляді полімерстановить від 1 : 0,5 до 1 : 1,5 відповідно. ної плівки. На Фіг.3 рулонний гідроізоляційний матеріал Були одержані зразки рулонного гідроізоляційхарактеризується співвідношенням товщин верхного матеріалу за винаходом, відомості про які нього 3 та нижнього 4 покривних шарів більшій приведені у Таблиці 1. частині основи 2 як 1 : 3, на ділянці 7 як 1 : 1, при Випробування рулонного гідроізоляційного мацьому зазначена ділянка займає суцільну смугу теріалу проводились згідно до ТУ У 26.8шириною від 5 до 10см. 00292787-005-2004 «Матеріали бітумно-полімерні Захисний шар 5, розміщений на верхньому подля транспортного будівництва» та МВВ-218кривному шарові 3, виконаний з дрібнозернистої 03450778-230-2002 «Методика виконання вимірюпосилки, а захисний шар 6, розміщений на нижвань властивостей (термостійкості) гідроізоляційньому покривному шарові 4, виконаний з полімерних матеріалів для штучних споруд на автомобіної плівки. Як дрібнозернисту посилку використольних дорогах». вують пісок мінеральний. Фізико-механічні властивості отриманих зразОснова 2 у вигляді склотканини або поліефірків наведені у Таблиці 2. ного полотна має питому вагу не менш ніж 245г/м2. Як показали дослідження, рулонний гідроізоРулонний гідроізоляційний матеріал одержуляційний матеріал характеризується підвищеними ють шляхом формування на основі 2 верхнього показниками теплостійкості і жорсткості, що допокривного шару 3 та нижнього покривного шару 4 зволяє застосовувати його для виконання гідроіз бітумно-полімерного в'яжучого зазначеного вище золяційних робіт на автодорожніх мостах та шляскладу. Нанесення бітумно-полімерного в'яжучого хопроводах без влаштовування додаткових здійснюють у просочувальній та покривній ваннах захисних шарів при укладанні асфальтобетонного при температурі 160 - 180°С. покриття з температурою до 160°С. 7 74761 8 Таблиця 1 Зразки рулонного гідроізоляційного матеріалу Приклад 1 Матеріал основи Питома вага матеріалу основи, г/м2 Маса 1 м2 Склад бітумнополімерного в'яжучого, з якого виготовлені покривні шари (% мас): поліпропілен атактичний АПП поліпропілен ізотактичний ІПП наповнювач спеціальні мінеральні добавки бітум Товщина верхнього покривного шару, мм: на всій частині основи на більшій частині основи склотканина Приклад 2 поліефірне полотно Приклад 3 склотканина Приклад 4 поліефірне полотно Приклад 5 Поліефірне полотно 245 5,4 250 260 250 250 15 17 16 15 17 4 15 3 20 4 15 5 17 4 20 2 64 2,5 57,5 3 62 2 61 2 57 1,1 1,3 1,2 1,4 1,3 Товщина нижнього покривного шару, мм: на всій частині основи 3,85 на більшій частині основи 3,6 3,5 3,9 3,9 Співвідношення товщин верхнього і нижнього покривних шарів: 1:3,5 1:3 1:2,5 1:3 1:3 Розмір ділянки покривного шару з одного краю матеріалу (з співвідношенням товщин – 7 5 10 1:1): суцільна смуга шириною % від ширини матеріалу (мм) Матеріал захисного шару, розміщеного на пісок базальто- пісок базальтопісок кварцопісок кварцовий пісок кварцовий верхньому покривному вий вий вий шарі Матеріал захисного шару, розміщеного на плівка поліети- плівка поліпропі- плівка поліети- плівка поліети- плівка поліпропінижньому покривному ленова ленова ленова ленова ленова шарі 9 74761 10 Таблиця 2. Найменування показника Теплостійкість, протягом 2 годин при температурі, °С Показник технологічної теплостійкості, % Розривна сила при розтягуванні вздовж полотна, Н Відсоток зміни (%) розривної сили після штучного старіння (витримування 2000 годин) Показник жорсткості, МПа, при температурі: 0°С 30°С Гнучкість на брусі з закругленням радіусом 25мм при температурі °С Водонепроникність під тиском 0,49МПа (5,0кгс/см2) протягом 2год Міцність зчеплення, МПа, з бетоном з металом Фізико-механічні властивості зразків ї Фізико-механічні властивості рулонного гідроізоляційного матеріалу Прикладі Приклад 2 Приклад З Приклад 4 Приклад 5 140 141 140 140 141 25 26 24 26 27 1250 1300 1325 1310 1290 2,3 мінус 2,3 мінус 4,5 мінус 4,5 мінус 6,8 580 585 590 582 581 65 66 66 63 69 мінус 20 мінус 21 мінус 20 мінус 22 мінус 20 витримує витримує витримує витримує витримує 0,33 0,35 0,32 0,34 0,30 0,35 0,33 0,36 0,31 0,34 11 Комп’ютерна верстка М. Мацело 74761 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
