Рулонний матеріал

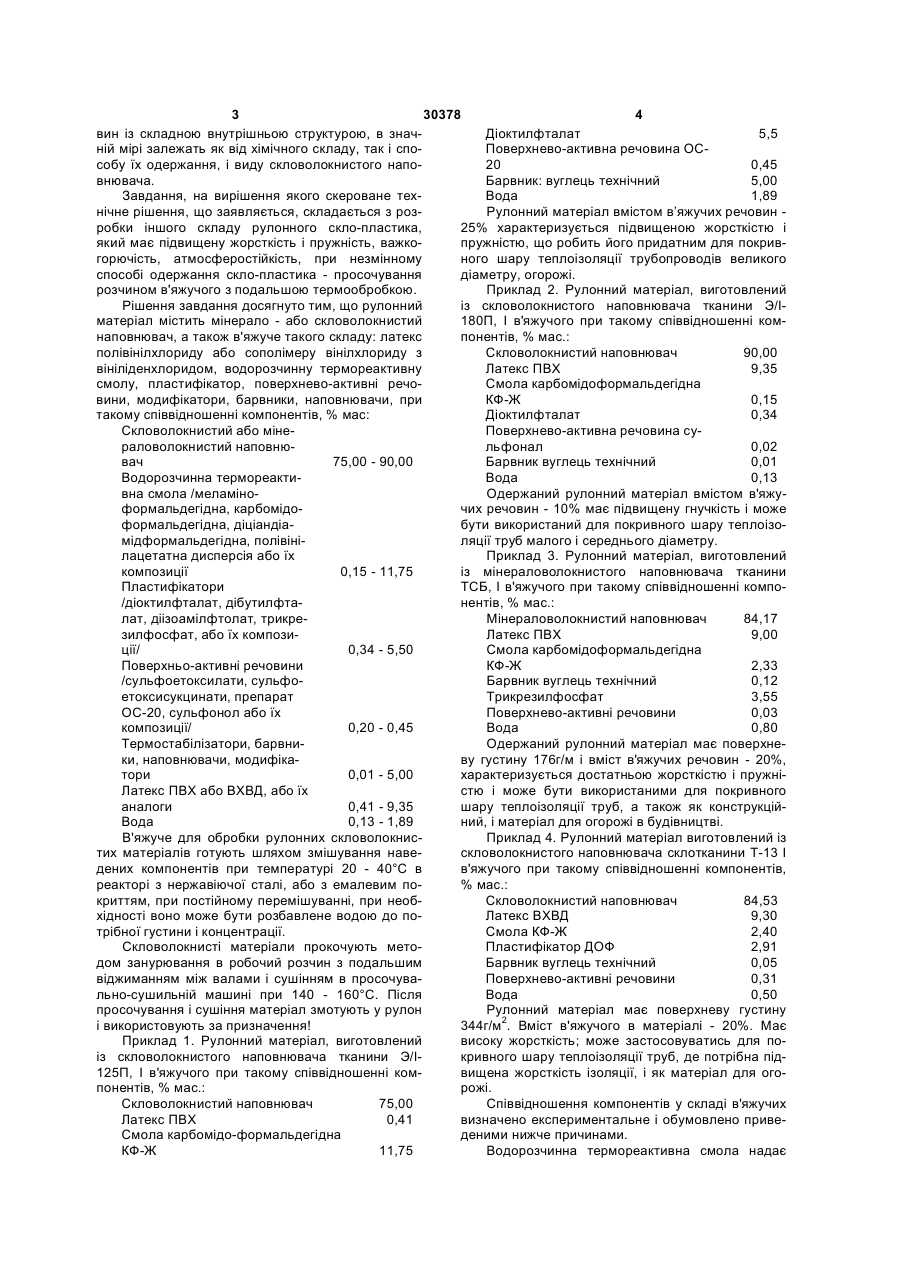

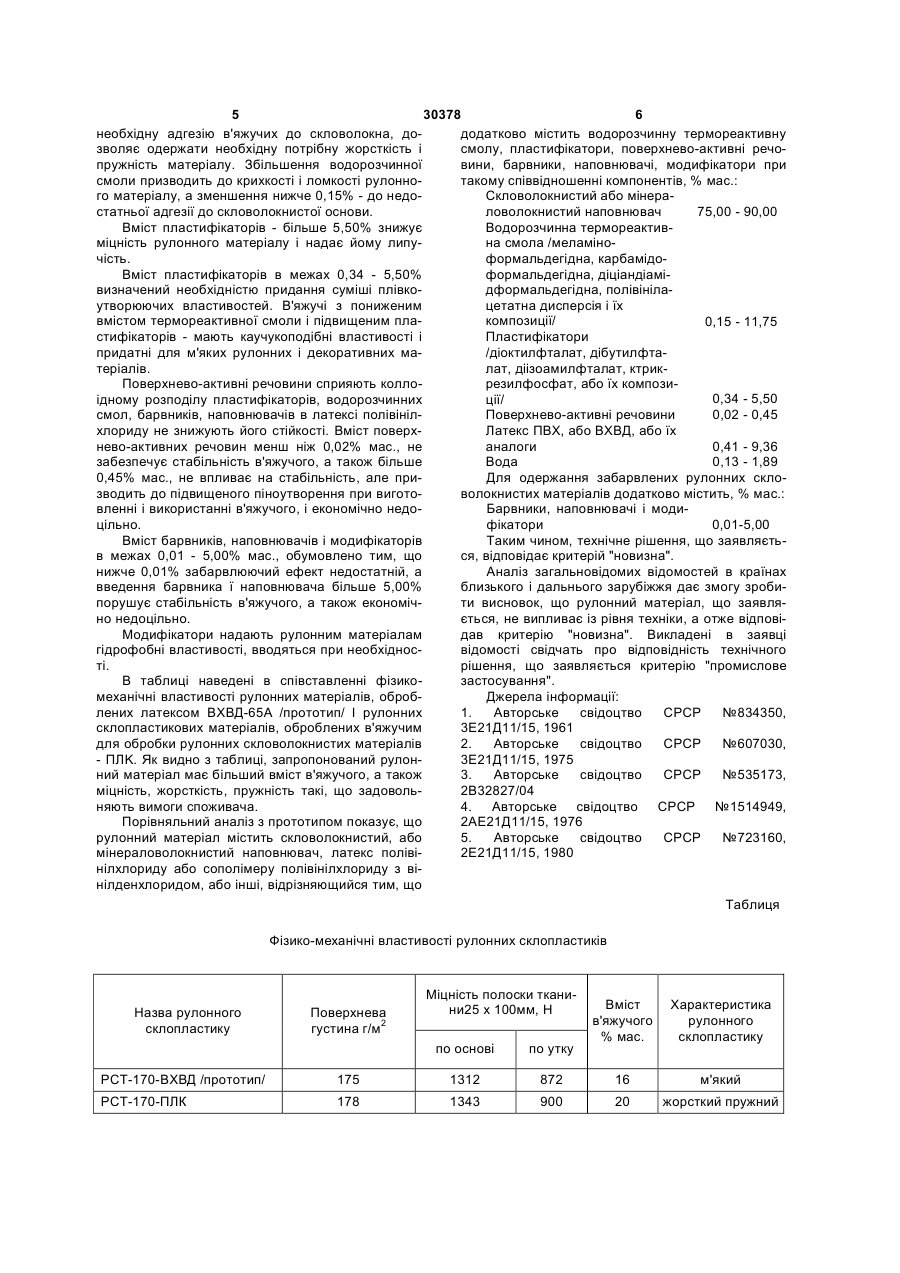

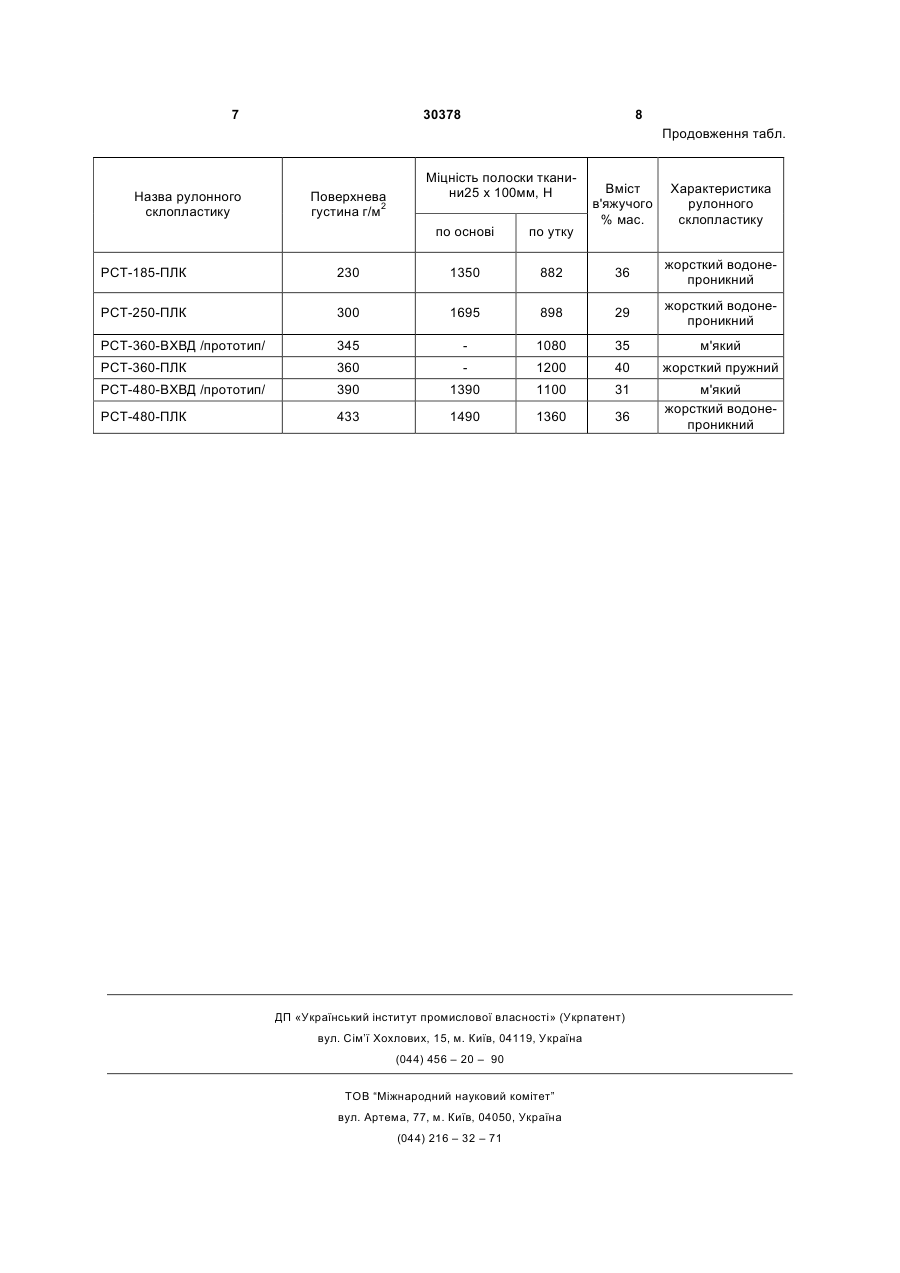

Рулонний матеріал для огорож, оздоблення і теплоізоляції в будівництві, а також для покривного шару теплоізоляції трубопроводів, що містить скловолокнистий або мінераловолокнистий наповнювач, латекс полівінілхлориду або співполімеру полівінілхлориду з вініліденхлоридом, який відрізняється тим, що додатково містить водорозчинну термореактивну смолу, пластифікатори, барвники, наповнювачі при такому співвідношенні компонентів, % мас.: Скловолокнистий або мінераловолокнистий на75,00-90,00 2 (19) 1 3 30378 4 вин із складною внутрішньою структурою, в значДіоктилфталат 5,5 ній мірі залежать як від хімічного складу, так і споПоверхнево-активна речовина ОСсобу їх одержання, і виду скловолокнистого напо20 0,45 внювача. Барвник: вуглець технічний 5,00 Завдання, на вирішення якого скероване техВода 1,89 нічне рішення, що заявляється, складається з розРулонний матеріал вмістом в’яжучих речовин робки іншого складу рулонного скло-пластика, 25% характеризується підвищеною жорсткістю і який має підвищену жорсткість і пружність, важкопружністю, що робить його придатним для покривгорючість, атмосферостійкість, при незмінному ного шару теплоізоляції трубопроводів великого способі одержання скло-пластика - просочування діаметру, огорожі. розчином в'яжучого з подальшою термообробкою. Приклад 2. Рулонний матеріал, виготовлений Рішення завдання досягнуто тим, що рулонний із скловолокнистого наповнювача тканини Э/Іматеріал містить мінерало - або скловолокнистий 180П, І в'яжучого при такому співвідношенні комнаповнювач, а також в'яжуче такого складу: латекс понентів, % мас.: полівінілхлориду або сополімеру вінілхлориду з Скловолокнистий наповнювач 90,00 вініліденхлоридом, водорозчинну термореактивну Латекс ПВХ 9,35 смолу, пластифікатор, поверхнево-активні речоСмола карбомідоформальдегідна вини, модифікатори, барвники, наповнювачи, при КФ-Ж 0,15 такому співвідношенні компонентів, % мас: Діоктилфталат 0,34 Скловолокнистий або мінеПоверхнево-активна речовина сураловолокнистий наповнюльфонал 0,02 вач 75,00 - 90,00 Барвник вуглець технічний 0,01 Водорозчинна термореактиВода 0,13 вна смола /меламіноОдержаний рулонний матеріал вмістом в'яжуформальдегідна, карбомідочих речовин - 10% має підвищену гнучкість і може формальдегідна, діціандіабути використаний для покривного шару теплоізомідформальдегідна, полівініляції труб малого і середнього діаметру. лацетатна дисперсія або їх Приклад 3. Рулонний матеріал, виготовлений композиції із мінераловолокнистого наповнювача тканини 0,15 - 11,75 Пластифікатори ТСБ, І в'яжучого при такому співвідношенні компо/діоктилфталат, дібутилфтанентів, % мас.: лат, діізоамілфтолат, трикреМінераловолокнистий наповнювач 84,17 зилфосфат, або їх композиЛатекс ПВХ 9,00 0,34 - 5,50 ції/ Смола карбомідоформальдегідна Поверхньо-активні речовини КФ-Ж 2,33 /сульфоетоксилати, сульфоБарвник вуглець технічний 0,12 етоксисукцинати, препарат Трикрезилфосфат 3,55 ОС-20, сульфонол або їх Поверхнево-активні речовини 0,03 композиції/ 0,20 - 0,45 Вода 0,80 Термостабілізатори, барвниОдержаний рулонний матеріал має поверхнеки, наповнювачи, модифікаву густину 176г/м і вміст в'яжучих речовин - 20%, тори 0,01 - 5,00 характеризується достатньою жорсткістю і пружніЛатекс ПВХ або ВХВД, або їх стю і може бути використаними для покривного аналоги 0,41 - 9,35 шару теплоізоляції труб, а також як конструкційВода 0,13 - 1,89 ний, і матеріал для огорожі в будівництві. В'яжуче для обробки рулонних скловолокнисПриклад 4. Рулонний матеріал виготовлений із тих матеріалів готують шляхом змішування навескловолокнистого наповнювача склотканини Т-13 І дених компонентів при температурі 20 - 40°С в в'яжучого при такому співвідношенні компонентів, реакторі з нержавіючої сталі, або з емалевим по% мас.: криттям, при постійному перемішуванні, при необСкловолокнистий наповнювач 84,53 хідності воно може бути розбавлене водою до поЛатекс ВХВД 9,30 трібної густини і концентрації. Смола КФ-Ж 2,40 Скловолокнисті матеріали прокочують метоПластифікатор ДОФ 2,91 дом занурювання в робочий розчин з подальшим Барвник вуглець технічний 0,05 віджиманням між валами і сушінням в просочуваПоверхнево-активні речовини 0,31 льно-сушильній машині при 140 - 160°С. Після Вода 0,50 просочування і сушіння матеріал змотують у рулон Рулонний матеріал має поверхневу густину і використовують за призначення! 344г/м2. Вміст в'яжучого в матеріалі - 20%. Має Приклад 1. Рулонний матеріал, виготовлений високу жорсткість; може застосовуватись для поіз скловолокнистого наповнювача тканини Э/Ікривного шару теплоізоляції труб, де потрібна під125П, І в'яжучого при такому співвідношенні комвищена жорсткість ізоляції, і як матеріал для огопонентів, % мас.: рожі. Скловолокнистий наповнювач 75,00 Співвідношення компонентів у складі в'яжучих Латекс ПВХ 0,41 визначено експериментальне і обумовлено привеСмола карбомідо-формальдегідна деними нижче причинами. КФ-Ж 11,75 Водорозчинна термореактивна смола надає 5 30378 6 необхідну адгезію в'яжучих до скловолокна, дододатково містить водорозчинну термореактивну зволяє одержати необхідну потрібну жорсткість і смолу, пластифікатори, поверхнево-активні речопружність матеріалу. Збільшення водорозчинної вини, барвники, наповнювачі, модифікатори при смоли призводить до крихкості і ломкості рулоннотакому співвідношенні компонентів, % мас.: го матеріалу, а зменшення нижче 0,15% - до недоСкловолокнистий або мінерастатньої адгезії до скловолокнистої основи. ловолокнистий наповнювач 75,00 - 90,00 Вміст пластифікаторів - більше 5,50% знижує Водорозчинна термореактивміцність рулонного матеріалу і надає йому липуна смола /меламіночість. формальдегідна, карбамідоВміст пластифікаторів в межах 0,34 - 5,50% формальдегідна, діціандіамівизначений необхідністю придання суміші плівкодформальдегідна, полівінілаутворюючих властивостей. В'яжучі з пониженим цетатна дисперсія і їх вмістом термореактивної смоли і підвищеним плакомпозиції/ 0,15 - 11,75 стифікаторів - мають каучукоподібні властивості і Пластифікатори придатні для м'яких рулонних і декоративних ма/діоктилфталат, дібутилфтатеріалів. лат, діізоамилфталат, ктрикПоверхнево-активні речовини сприяють коллорезилфосфат, або їх компози0,34 - 5,50 ідному розподілу пластифікаторів, водорозчинних ції/ 0,02 - 0,45 смол, барвників, наповнювачів в латексі полівінілПоверхнево-активні речовини Латекс ПВХ, або ВХВД, або їх хлориду не знижують його стійкості. Вміст поверханалоги 0,41 - 9,36 нево-активних речовин менш ніж 0,02% мас., не Вода 0,13 - 1,89 забезпечує стабільність в'яжучого, а також більше Для одержання забарвлених рулонних скло0,45% мас., не впливає на стабільність, але приволокнистих матеріалів додатково містить, % мас.: зводить до підвищеного піноутворення при виготоБарвники, наповнювачі і модивленні і використанні в'яжучого, і економічно недофікатори 0,01-5,00 цільно. Таким чином, технічне рішення, що заявляєтьВміст барвників, наповнювачів і модифікаторів ся, відповідає критерій "новизна". в межах 0,01 - 5,00% мас., обумовлено тим, що Аналіз загальновідомих відомостей в країнах нижче 0,01% забарвлюючий ефект недостатній, а близького і дальнього зарубіжжя дає змогу зробивведення барвника ї наповнювача більше 5,00% ти висновок, що рулонний матеріал, що заявляпорушує стабільність в'яжучого, а також економічється, не випливає із рівня техніки, а отже відповіно недоцільно. дав критерію "новизна". Викладені в заявці Модифікатори надають рулонним матеріалам відомості свідчать про відповідність технічного гідрофобні властивості, вводяться при необхідносрішення, що заявляється критерію "промислове ті. застосування". В таблиці наведені в співставленні фізикоДжерела інформації: механічні властивості рулонних матеріалів, оброб1. Авторське свідоцтво СРСР №834350, лених латексом ВХВД-65А /прототип/ І рулонних 3Е21Д11/15, 1961 склопластикових матеріалів, оброблених в'яжучим 2. Авторське свідоцтво СРСР №607030, для обробки рулонних скловолокнистих матеріалів 3Е21Д11/15, 1975 - ПЛK. Як видно з таблиці, запропонований рулон3. Авторське свідоцтво СРСР №535173, ний матеріал має більший вміст в'яжучого, а також 2В32827/04 міцність, жорсткість, пружність такі, що задоволь4. Авторське свідоцтво СРСР №1514949, няють вимоги споживача. 2АЕ21Д11/15, 1976 Порівняльний аналіз з прототипом показує, що 5. Авторське свідоцтво СРСР №723160, рулонний матеріал містить скловолокнистий, або 2Е21Д11/15, 1980 мінераловолокнистий наповнювач, латекс полівінілхлориду або сополімеру полівінілхлориду з вінілденхлоридом, або інші, відрізняющийся тим, що Таблиця Фізико-механічні властивості рулонних склопластиків Назва рулонного склопластику Поверхнева густина г/м2 Міцність полоски тканини25 х 100мм, Η по основі по утку Вміст в'яжучого % мас. Характеристика рулонного склопластику РСТ-170-ВХВД /прототип/ 175 1312 872 16 м'який РСΤ-170-ПЛК 178 1343 900 20 жорсткий пружний 7 30378 8 Продовження табл. Назва рулонного склопластику Поверхнева густина г/м2 Міцність полоски тканини25 х 100мм, Η по основі по утку Вміст в'яжучого % мас. Характеристика рулонного склопластику РСΤ-185-ПЛК 230 1350 882 36 жорсткий водонепроникний РСΤ-250-ПЛК 300 1695 898 29 жорсткий водонепроникний РCT-360-ВХВД /прототип/ 345 1080 35 м'який РСΤ-360-ПЛК 360 1200 40 жорсткий пружний РCT-480-ВХВД /прототип/ 390 1390 1100 31 РСΤ-480-ПЛК 433 1490 1360 36 м'який жорсткий водонепроникний ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науковий комітет” вул. Артема, 77, м. Київ, 04050, Україна (044) 216 – 32 – 71
