Термопластичний відбитковий матеріал “воскопласт”

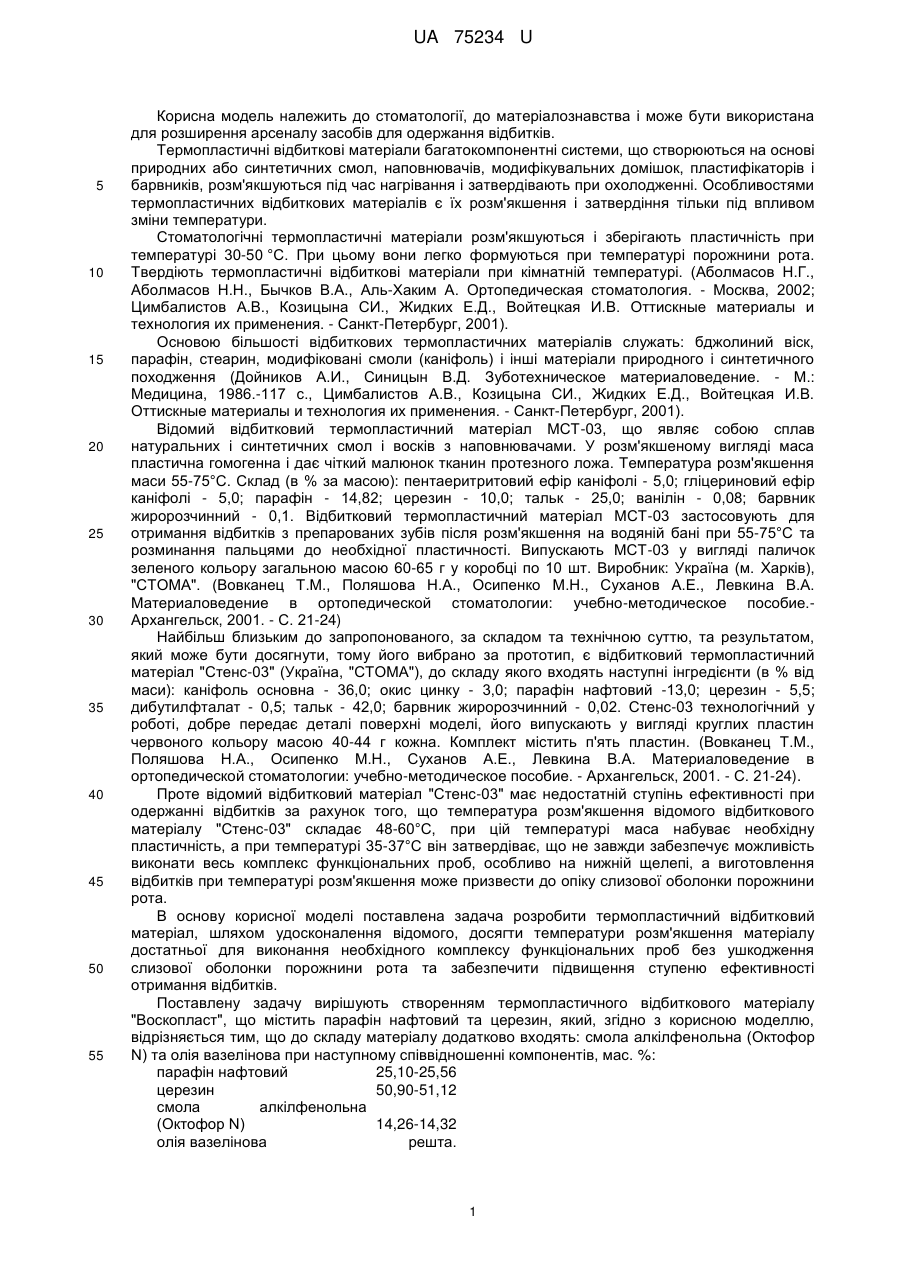

Реферат: Термопластичний відбитковий матеріал містить алкілфенольну (Октофор N) та олію вазелінову. парафін нафтовий, церезин, смолу UA 75234 U (12) UA 75234 U UA 75234 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до стоматології, до матеріалознавства і може бути використана для розширення арсеналу засобів для одержання відбитків. Термопластичні відбиткові матеріали багатокомпонентні системи, що створюються на основі природних або синтетичних смол, наповнювачів, модифікувальних домішок, пластифікаторів і барвників, розм'якшуються під час нагрівання і затвердівають при охолодженні. Особливостями термопластичних відбиткових матеріалів є їх розм'якшення і затвердіння тільки під впливом зміни температури. Стоматологічні термопластичні матеріали розм'якшуються і зберігають пластичність при температурі 30-50 °C. При цьому вони легко формуються при температурі порожнини рота. Твердіють термопластичні відбиткові матеріали при кімнатній температурі. (Аболмасов Н.Г., Аболмасов Н.Н., Бычков В.А., Аль-Хаким А. Ортопедическая стоматология. - Москва, 2002; Цимбалистов А.В., Козицына СИ., Жидких Е.Д., Войтецкая И.В. Оттискные материалы и технология их применения. - Санкт-Петербург, 2001). Основою більшості відбиткових термопластичних матеріалів служать: бджолиний віск, парафін, стеарин, модифіковані смоли (каніфоль) і інші матеріали природного і синтетичного походження (Дойников А.И., Синицын В.Д. Зуботехническое материаловедение. - М.: Медицина, 1986.-117 с., Цимбалистов А.В., Козицына СИ., Жидких Е.Д., Войтецкая И.В. Оттискные материалы и технология их применения. - Санкт-Петербург, 2001). Відомий відбитковий термопластичний матеріал МСТ-03, що являє собою сплав натуральних і синтетичних смол і восків з наповнювачами. У розм'якшеному вигляді маса пластична гомогенна і дає чіткий малюнок тканин протезного ложа. Температура розм'якшення маси 55-75°С. Склад (в % за масою): пентаеритритовий ефір каніфолі - 5,0; гліцериновий ефір каніфолі - 5,0; парафін - 14,82; церезин - 10,0; тальк - 25,0; ванілін - 0,08; барвник жиророзчинний - 0,1. Відбитковий термопластичний матеріал МСТ-03 застосовують для отримання відбитків з препарованих зубів після розм'якшення на водяній бані при 55-75°С та розминання пальцями до необхідної пластичності. Випускають МСТ-03 у вигляді паличок зеленого кольору загальною масою 60-65 г у коробці по 10 шт. Виробник: Україна (м. Харків), "СТОМА". (Вовканец Т.М., Поляшова Н.А., Осипенко М.Н., Суханов А.Е., Левкина В.А. Материаловедение в ортопедической стоматологии: учебно-методическое пособие.Архангельск, 2001. - С. 21-24) Найбільш близьким до запропонованого, за складом та технічною суттю, та результатом, який може бути досягнути, тому його вибрано за прототип, є відбитковий термопластичний матеріал "Стенс-03" (Україна, "СТОМА"), до складу якого входять наступні інгредієнти (в % від маси): каніфоль основна - 36,0; окис цинку - 3,0; парафін нафтовий -13,0; церезин - 5,5; дибутилфталат - 0,5; тальк - 42,0; барвник жиророзчинний - 0,02. Стенс-03 технологічний у роботі, добре передає деталі поверхні моделі, його випускають у вигляді круглих пластин червоного кольору масою 40-44 г кожна. Комплект містить п'ять пластин. (Вовканец Т.М., Поляшова Н.А., Осипенко М.Н., Суханов А.Е., Левкина В.А. Материаловедение в ортопедической стоматологии: учебно-методическое пособие. - Архангельск, 2001. - С. 21-24). Проте відомий відбитковий матеріал "Стенс-03" має недостатній ступінь ефективності при одержанні відбитків за рахунок того, що температура розм'якшення відомого відбиткового матеріалу "Стенс-03" складає 48-60°С, при цій температурі маса набуває необхідну пластичність, а при температурі 35-37°С він затвердіває, що не завжди забезпечує можливість виконати весь комплекс функціональних проб, особливо на нижній щелепі, а виготовлення відбитків при температурі розм'якшення може призвести до опіку слизової оболонки порожнини рота. В основу корисної моделі поставлена задача розробити термопластичний відбитковий матеріал, шляхом удосконалення відомого, досягти температури розм'якшення матеріалу достатньої для виконання необхідного комплексу функціональних проб без ушкодження слизової оболонки порожнини рота та забезпечити підвищення ступеню ефективності отримання відбитків. Поставлену задачу вирішують створенням термопластичного відбиткового матеріалу "Воскопласт", що містить парафін нафтовий та церезин, який, згідно з корисною моделлю, відрізняється тим, що до складу матеріалу додатково входять: смола алкілфенольна (Октофор N) та олія вазелінова при наступному співвідношенні компонентів, мас. %: парафін нафтовий 25,10-25,56 церезин 50,90-51,12 смола алкілфенольна (Октофор N) 14,26-14,32 олія вазелінова решта. 1 UA 75234 U 5 10 15 20 25 30 35 40 Парафін (нім. Paraffin, від лат. рarum - мало та athnis - споріднений; названий так через нейтральність до більшості хімічних реагентів), нафтопродукт, суміш алканових вуглеводнів переважно нормальної будови з числом атомів вуглецю від 9 до 40. У парафіні присутні також ізопарафінові, циклопарафінові (нафтенові) і нафтено-ароматичні вуглеводні. Через хімічну нейтральність парафіни широко застосовують в харчовій промисловості, медицині. Парафін - це 3 біла маса густиною 907-915 кг/м при 15 °C, з температурою топлення 40 °C, з вмістом нафти іноді до 13-14 % і більше. Церезин - суміш граничних вуглеводнів з числом атомів вуглецю у молекулі від 36 до 55. Молекулярна маса - приблизно 700. Складається із слабо розгалужених ізоалканів. Церезин одержують з нафтової сировини, в основному з петролатуму (суміш церезину, парафіну та нафтових масел) озокериту. Також виробляється синтетичний церезин. Воскоподібна речовина без смаку і запаху, білого або коричневого кольору, розчиняється у бензолі. У воді та етанолі не розчиняється. Спеціально очищені сорти використовують у медицині та харчовій промисловості. Смола алкілфенольна (Октофор N) - ТУ 38.101551, ТУ 38.101589; ТУ 38.УССР 201415-83. Код ОКП: 249490 - продукт поліконденсації алкілфенолів з уротропіном, використовують як добавку для покращення технологічних та споживчих властивостей, в залежності від марки використовується у різних галузях для підвищення адгезивних властивостей речовини. Зовнішній вигляд: гранули світло-жовтого кольору. Для вибору оптимального складу запропонованого термопластичного відбиткового матеріалу "Воскопласт" були виготовлені і апробовані зразки з трьома значеннями інгредієнтів, що характеризують мінімальну (нижню), середню та максимальну (верхню) межі їх вмісту. Приклад 1. Зразок із мінімальним вмістом інгредієнтів, нижня межа їх вмісту, мас. %: парафін 25,1 церезин 50,9 смола алкілфенольна (Октофор N) 14,25 олія вазелінова решта. Приклад 2. Зразок із середнім вмістом інгредієнтів, середня межа їх вмісту, мас. %: парафін 25,5 церезин 51,1 смола алкілфенольна (Октофор N) 14,3 олія вазелінова решта. Приклад 3. Зразок із максимальним вмістом інгредієнтів, верхня межа їх вмісту, мас. %: парафін 25,56 церезин 51,12 смола алкілфенольна (Октофор N) 14,32 олія вазелінова решта. Порівняльне дослідження експериментальних зразків дозволили зробити висновки, що найбільш оптимальною є рецептура № 3, консистенція термопластичного відбиткового матеріалу "Воскопласт" дозволяє одержати відбиток, який цілком відтворює рельєф поверхні моделі. За величину консистенції приймають середнє арифметичне з трьох послідовних визначень. Запропонований термопластичний відбитковий матеріал "Воскопласт" в лабораторних умовах виготовляють наступним чином: у емальовану ємність з підігрівом, оснащену мішалкою, завантажують компоненти у відповідності до рецептури (мас. %): парафін - 25,56, церезин 51,12, смола алкілфенольна (Октофор N) - 14,32, олія вазелінова – решта, та вимішують і нагрівають до температури 100-110 °C протягом 3-5 хвилин до одержання однородної консистенції. Для виготовлення експериментальних зразків профілів, одержану воскову масу виливають у металеву форму і охолоджують до кімнатної температури, виймають з форми і протягують через філь'єру. Для обґрунтування якісного та кількісного складу зразків відбиткового матеріалу "Воскопласт" в умовах лабораторного експерименту були проведені дослідження фізикомеханічних властивостей запропонованого матеріалу, (зовнішній вигляд, температура розм'якшення, температура застигання, точність відтворення поверхні), його токсико-гігієнічна оцінка та санітарно-хімічна експертиза були проведені фахівцями Державної установи "Інститут гігієни та медичної екології ім. О.М. Марзєєва АМН України". 2 UA 75234 U 5 10 15 20 25 30 35 40 45 Дослідження зразків запропонованого матеріалу "Воскопласт" (рН-метрія, титрометрія, спектрофотометрія) проводили в лабораторних умовах відповідно до вимог наступних регламентуючих документів: "Методичні вказівки по токсикоз-гігієнічним дослідженням полімерних матеріалів і виробів на їхній основі медичного призначення". - Київ, 1998; "Методические указания к токсико-гигиеничной оценке полимерных материалов и изделий на их основе медицинского назначения". - М., 1987; СанПіН 42-123-4240-86. Висновки Державної установи "Інститут гігієни та медичної екології ім. О.М. Марзєєва АМН України" № 22.2/3840 від 24.04.2011 р. за результатами органолептичних, санітарно-хімічних досліджень, досліджень шкіроподразнюючої, сенсибілізуючої дії та токсичності: запропонований відбитковий термопластичний матеріал "Воскопласт" відповідає вимогам наступних регламентуючих документів: "Методические указания к токсико-гигиеничной оценке полимерных материалов и изделий на их основе медицинского назначения". - М.,1987; СанПіН 42-123-4240-86; "Методичні вказівки по токсикоз-гігієнічним дослідженням полімерних матеріалів і виробів на їхній основі медичного призначення". - Київ, 1998, і може бути рекомендований для використання за призначенням у стоматологічній практиці за умов дотримання вимог нормативної документації і діючого Законодавства відносно виробів медичного призначення. "Воскопласт" - високопластичний відбитковий матеріал, сіро-білого кольору, на основі воскових сумішей, до складу якого входять (мас. %): парафін (25,56 %), церезин (51,12 %), смола алкілфенольна (Октофор N) (14,32 %), олія вазелінова (решта). "Воскопласт" набуває термопластичні властивості при температурі розм'якшення 35-40°С і зберігає надану форму при кімнатній температурі, яка не змінюється протягом 24 годин, зберігаючи пластичність. Форма випуску: профілі з жолобком завдовжки 26 см (зручно наноситься на краю індивідуальної ложки, при необхідності зняття диференційованого відбитка може бути використаний на поверхні індивідуальної ложки у вигляді смужок); адгезія до індивідуальної ложки висока, що виключає зниження якості відбитка; зберігає пластичність достатній час, необхідний для проведення усіх функціональних проб (твердне після зрошення водою). "Воскопласт" рекомендований для оформлення меж функціональних відбитків при повній або значній частковій втраті природних зубів і несприятливих для протезування умовах в порожнині рота. Зберігають "Воскопласт" у зачинених приміщеннях, що виключає попадання сонячного проміння, на відстані не менше 1 м від опалювальних приладів, при температурі від 5 °C до 25 °C. Порівняння відбиткових матеріалів "Стенс-03" і "Воскопласт" дозволяє відзначити, що термопластичний відбитковий матеріал "Воскопласт" має більшу пластичність, меншу твердість, нижчу температуру розм'якшення (35-40°С), що виключає ризик опіку слизової оболонки порожнини рота, зберігає пластичність протягом часу, достатнього для проведення всіх функціональних проб (твердне після зрошення водою). При тривалому перебуванні в порожнині рота (до 24 год.) зберігає високу пластичність. Виходячи з вищевикладеного, можна зробити висновок, що використання запропонованого термопластичного відбиткового матеріалу "Воскопласт" дозволяє досягти температури розм'якшення матеріалу 35-40°С, достатньої для виконання необхідного комплексу функціональних проб без ушкодження слизової оболонки порожнини рота, зберігати надану форму при кімнатній температурі, яка не змінюється протягом 24 годин, зберігаючи пластичність, та забезпечує підвищення ступеня ефективності отримання відбитків з одночасним зменшенням затрат часу на їх виконання, що дає змогу розширити можливості протезування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Термопластичний відбитковий матеріал, що містить парафін нафтовий та церезин, який відрізняється тим, що додатково містить смолу алкілфенольну (Октофор N) та олію вазелінову при наступному співвідношенні компонентів, мас. %: парафін нафтовий 25,10-25,56 церезин 50,90-51,12 смола алкілфенольна (Октофор N) 14-25-14,32 олія вазелінова решта. 3 UA 75234 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
