Спосіб утеплення будинку

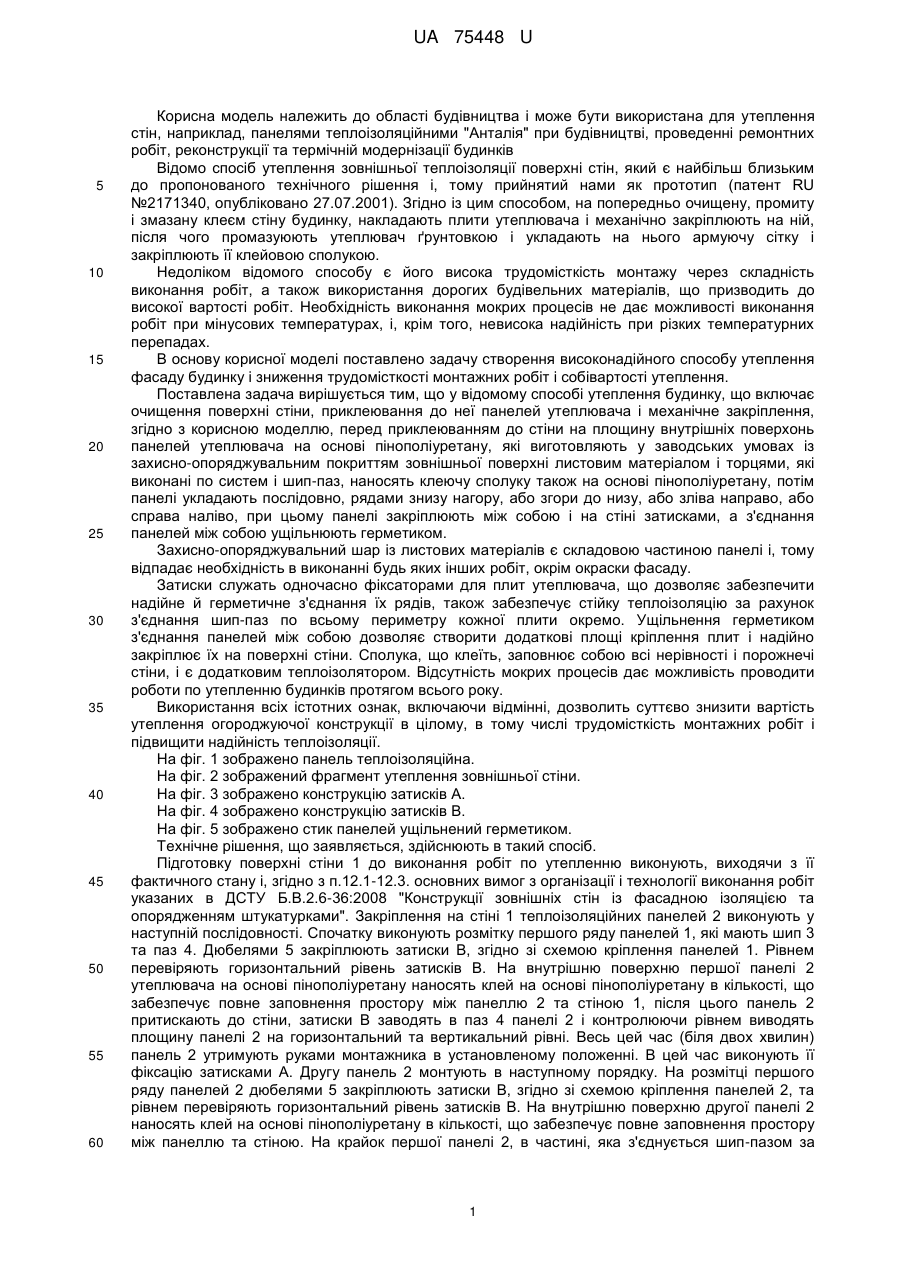

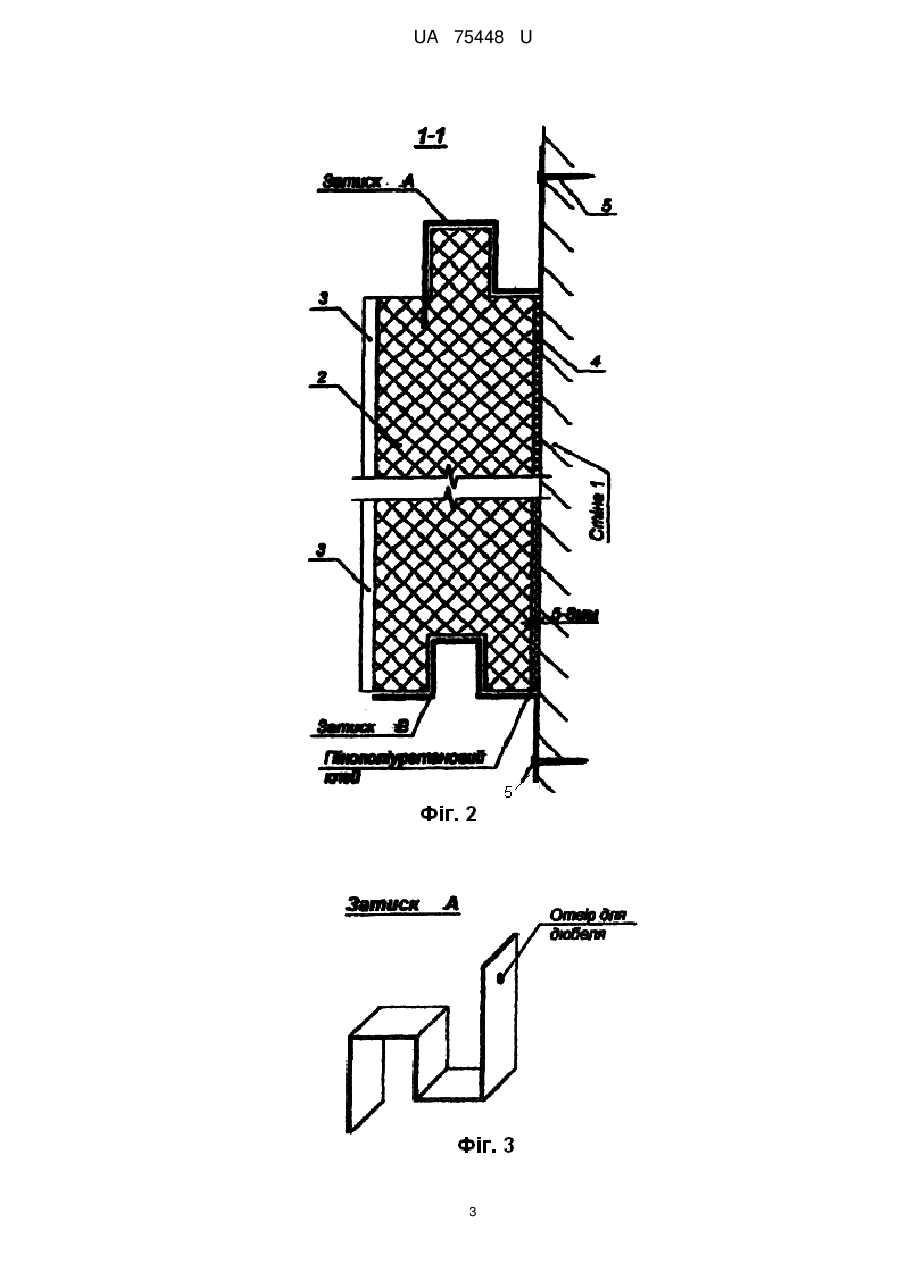

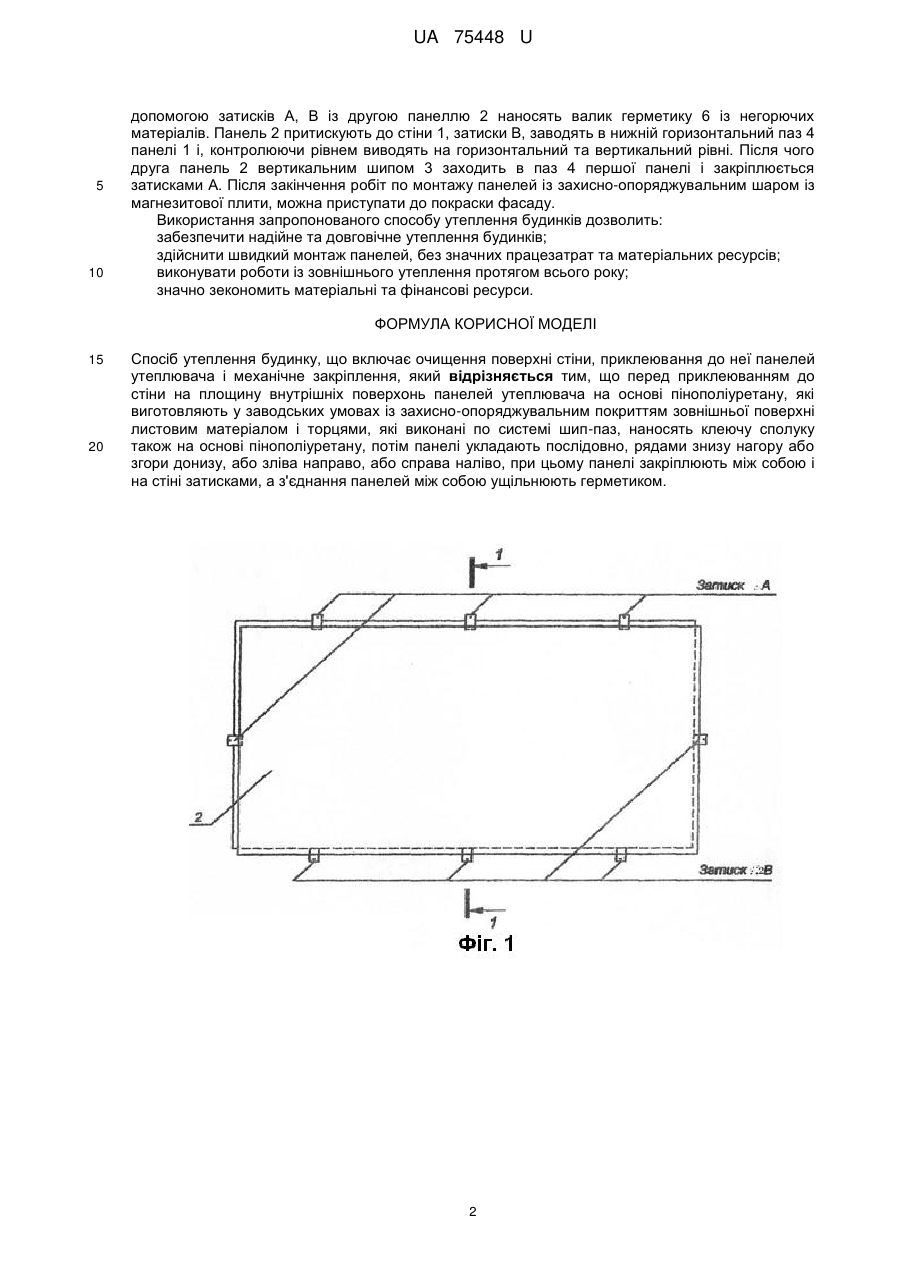

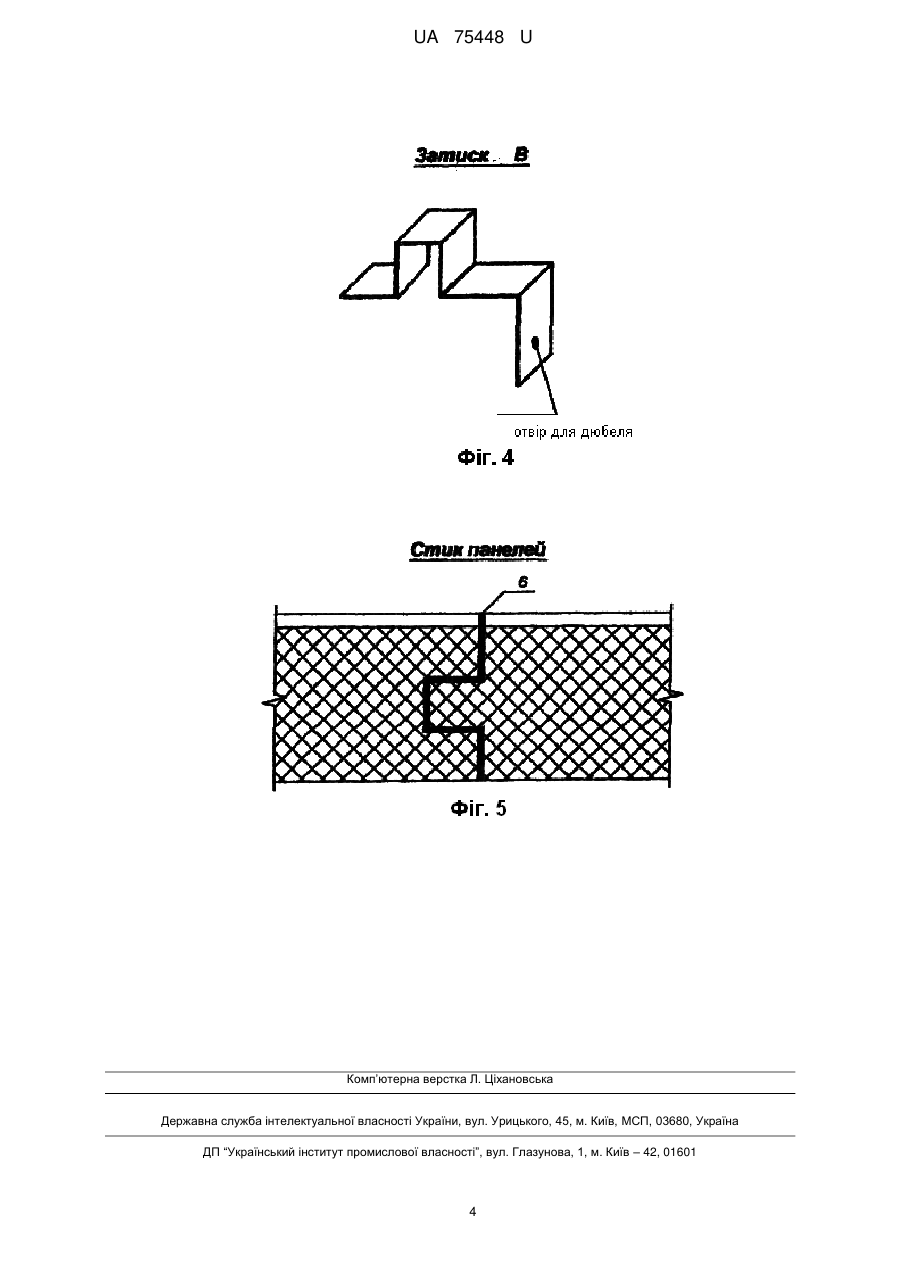

Реферат: UA 75448 U UA 75448 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівництва і може бути використана для утеплення стін, наприклад, панелями теплоізоляційними "Анталія" при будівництві, проведенні ремонтних робіт, реконструкції та термічній модернізації будинків Відомо спосіб утеплення зовнішньої теплоізоляції поверхні стін, який є найбільш близьким до пропонованого технічного рішення і, тому прийнятий нами як прототип (патент RU №2171340, опубліковано 27.07.2001). Згідно із цим способом, на попередньо очищену, промиту і змазану клеєм стіну будинку, накладають плити утеплювача і механічно закріплюють на ній, після чого промазуюють утеплювач ґрунтовкою і укладають на нього армуючу сітку і закріплюють її клейовою сполукою. Недоліком відомого способу є його висока трудомісткість монтажу через складність виконання робіт, а також використання дорогих будівельних матеріалів, що призводить до високої вартості робіт. Необхідність виконання мокрих процесів не дає можливості виконання робіт при мінусових температурах, і, крім того, невисока надійність при різких температурних перепадах. В основу корисної моделі поставлено задачу створення високонадійного способу утеплення фасаду будинку і зниження трудомісткості монтажних робіт і собівартості утеплення. Поставлена задача вирішується тим, що у відомому способі утеплення будинку, що включає очищення поверхні стіни, приклеювання до неї панелей утеплювача і механічне закріплення, згідно з корисною моделлю, перед приклеюванням до стіни на площину внутрішніх поверхонь панелей утеплювача на основі пінополіуретану, які виготовляють у заводських умовах із захисно-опоряджувальним покриттям зовнішньої поверхні листовим матеріалом і торцями, які виконані по систем і шип-паз, наносять клеючу сполуку також на основі пінополіуретану, потім панелі укладають послідовно, рядами знизу нагору, або згори до низу, або зліва направо, або справа наліво, при цьому панелі закріплюють між собою і на стіні затисками, а з'єднання панелей між собою ущільнюють герметиком. Захисно-опоряджувальний шар із листових матеріалів є складовою частиною панелі і, тому відпадає необхідність в виконанні будь яких інших робіт, окрім окраски фасаду. Затиски служать одночасно фіксаторами для плит утеплювача, що дозволяє забезпечити надійне й герметичне з'єднання їх рядів, також забезпечує стійку теплоізоляцію за рахунок з'єднання шип-паз по всьому периметру кожної плити окремо. Ущільнення герметиком з'єднання панелей між собою дозволяє створити додаткові площі кріплення плит і надійно закріплює їх на поверхні стіни. Сполука, що клеїть, заповнює собою всі нерівності і порожнечі стіни, і є додатковим теплоізолятором. Відсутність мокрих процесів дає можливість проводити роботи по утепленню будинків протягом всього року. Використання всіх істотних ознак, включаючи відмінні, дозволить суттєво знизити вартість утеплення огороджуючої конструкції в цілому, в тому числі трудомісткість монтажних робіт і підвищити надійність теплоізоляції. На фіг. 1 зображено панель теплоізоляційна. На фіг. 2 зображений фрагмент утеплення зовнішньої стіни. На фіг. 3 зображено конструкцію затисків А. На фіг. 4 зображено конструкцію затисків В. На фіг. 5 зображено стик панелей ущільнений герметиком. Технічне рішення, що заявляється, здійснюють в такий спосіб. Підготовку поверхні стіни 1 до виконання робіт по утепленню виконують, виходячи з її фактичного стану і, згідно з п.12.1-12.3. основних вимог з організації і технології виконання робіт указаних в ДСТУ Б.В.2.6-36:2008 "Конструкції зовнішніх стін із фасадною ізоляцією та опорядженням штукатурками". Закріплення на стіні 1 теплоізоляційних панелей 2 виконують у наступній послідовності. Спочатку виконують розмітку першого ряду панелей 1, які мають шип 3 та паз 4. Дюбелями 5 закріплюють затиски В, згідно зі схемою кріплення панелей 1. Рівнем перевіряють горизонтальний рівень затисків В. На внутрішню поверхню першої панелі 2 утеплювача на основі пінополіуретану наносять клей на основі пінополіуретану в кількості, що забезпечує повне заповнення простору між панеллю 2 та стіною 1, після цього панель 2 притискають до стіни, затиски В заводять в паз 4 панелі 2 і контролюючи рівнем виводять площину панелі 2 на горизонтальний та вертикальний рівні. Весь цей час (біля двох хвилин) панель 2 утримують руками монтажника в установленому положенні. В цей час виконують її фіксацію затисками А. Другу панель 2 монтують в наступному порядку. На розмітці першого ряду панелей 2 дюбелями 5 закріплюють затиски В, згідно зі схемою кріплення панелей 2, та рівнем перевіряють горизонтальний рівень затисків В. На внутрішню поверхню другої панелі 2 наносять клей на основі пінополіуретану в кількості, що забезпечує повне заповнення простору між панеллю та стіною. На крайок першої панелі 2, в частині, яка з'єднується шип-пазом за 1 UA 75448 U 5 10 допомогою затисків А, В із другою панеллю 2 наносять валик герметику 6 із негорючих матеріалів. Панель 2 притискують до стіни 1, затиски В, заводять в нижній горизонтальний паз 4 панелі 1 і, контролюючи рівнем виводять на горизонтальний та вертикальний рівні. Після чого друга панель 2 вертикальним шипом 3 заходить в паз 4 першої панелі і закріплюється затисками А. Після закінчення робіт по монтажу панелей із захисно-опоряджувальним шаром із магнезитової плити, можна приступати до покраски фасаду. Використання запропонованого способу утеплення будинків дозволить: забезпечити надійне та довговічне утеплення будинків; здійснити швидкий монтаж панелей, без значних працезатрат та матеріальних ресурсів; виконувати роботи із зовнішнього утеплення протягом всього року; значно зекономить матеріальні та фінансові ресурси. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб утеплення будинку, що включає очищення поверхні стіни, приклеювання до неї панелей утеплювача і механічне закріплення, який відрізняється тим, що перед приклеюванням до стіни на площину внутрішніх поверхонь панелей утеплювача на основі пінополіуретану, які виготовляють у заводських умовах із захисно-опоряджувальним покриттям зовнішньої поверхні листовим матеріалом і торцями, які виконані по системі шип-паз, наносять клеючу сполуку також на основі пінополіуретану, потім панелі укладають послідовно, рядами знизу нагору або згори донизу, або зліва направо, або справа наліво, при цьому панелі закріплюють між собою і на стіні затисками, а з'єднання панелей між собою ущільнюють герметиком. 2 UA 75448 U 3 UA 75448 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
