Люк для колодязів

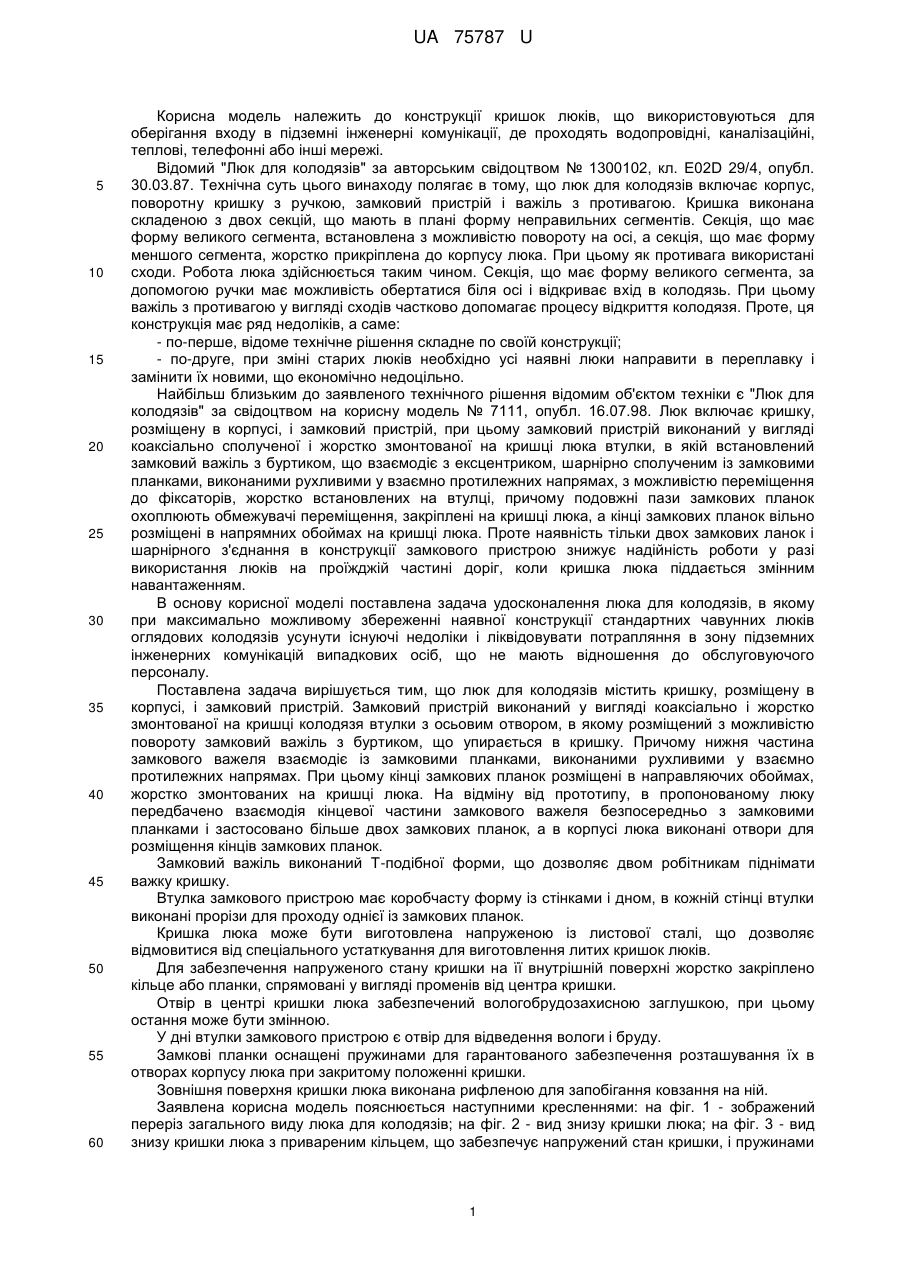

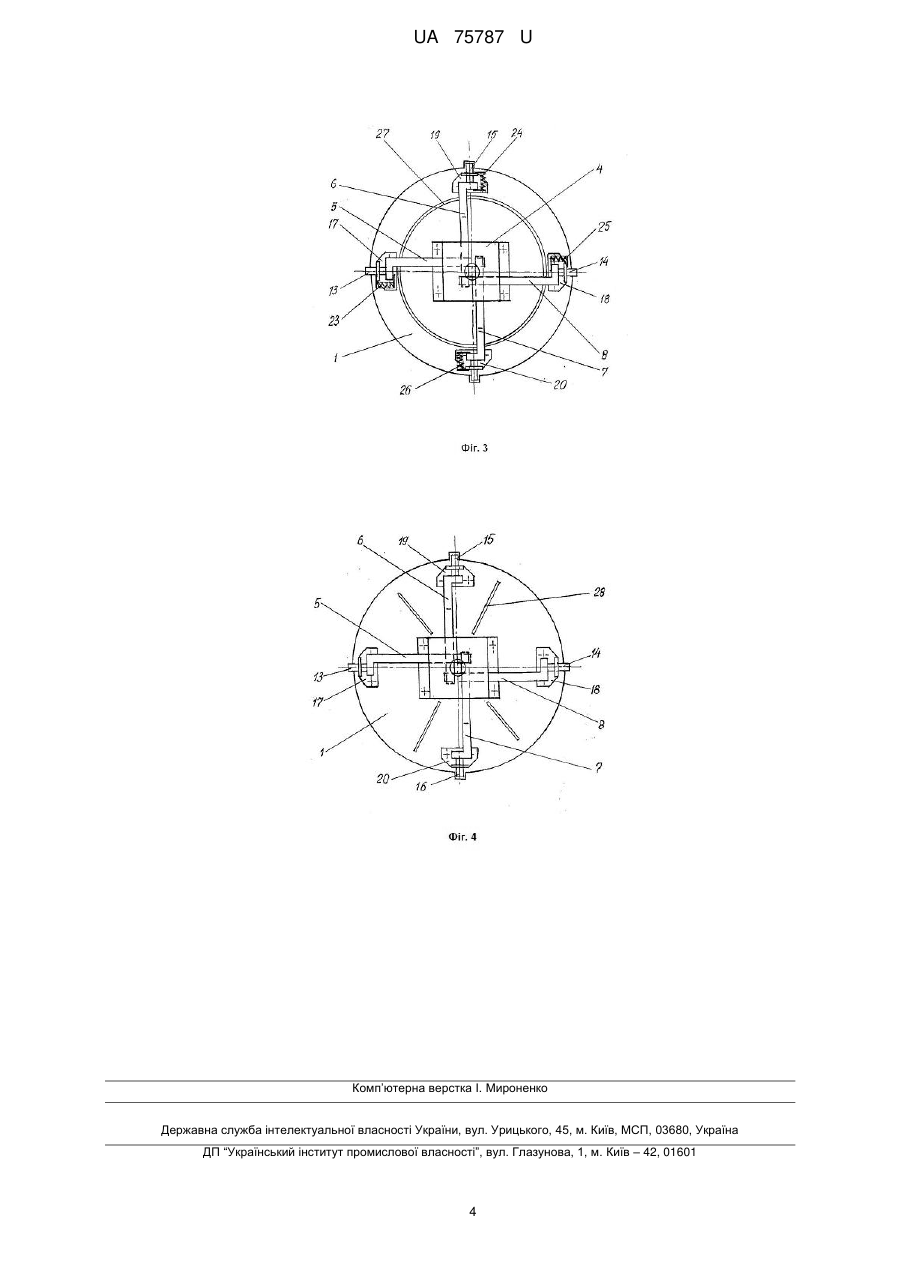

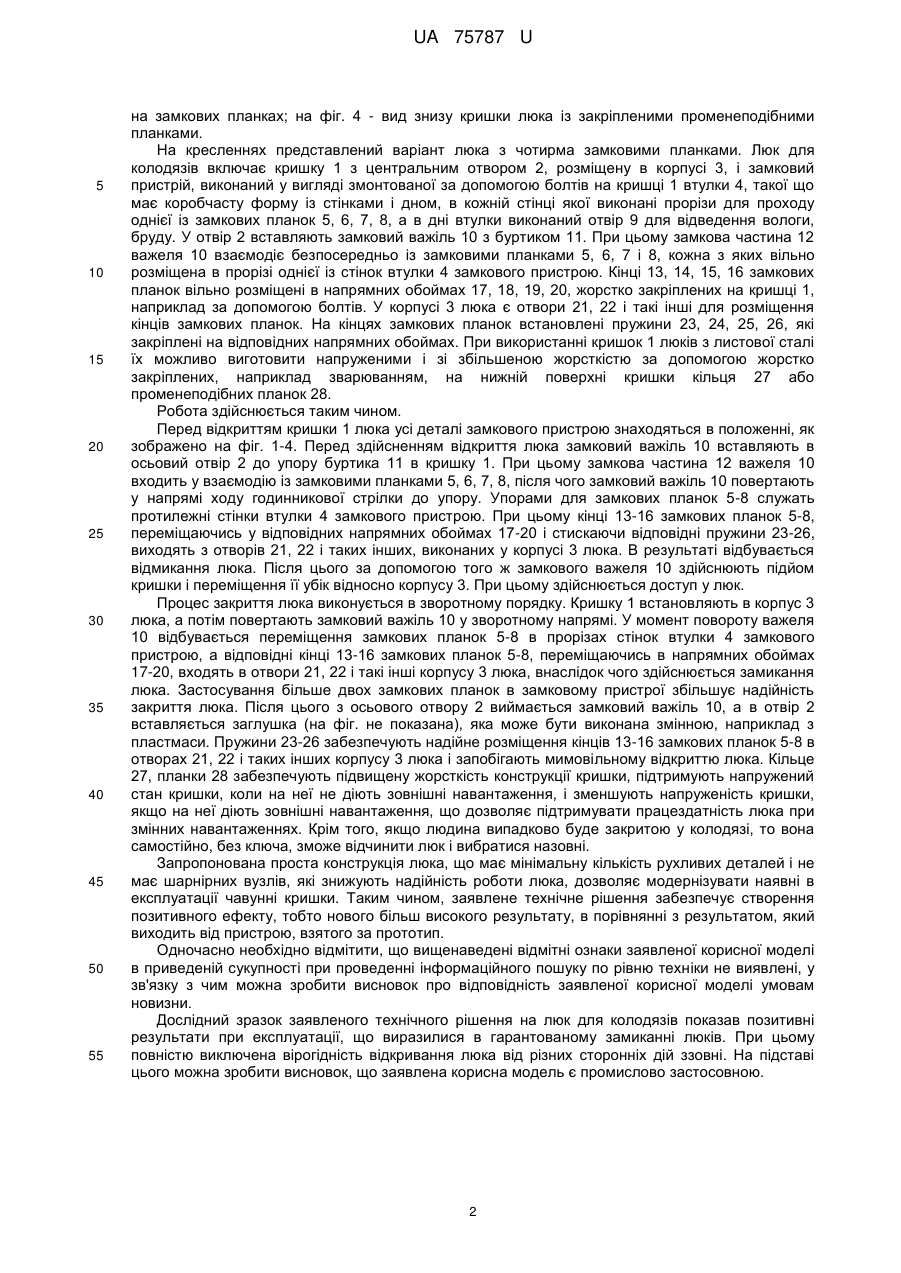

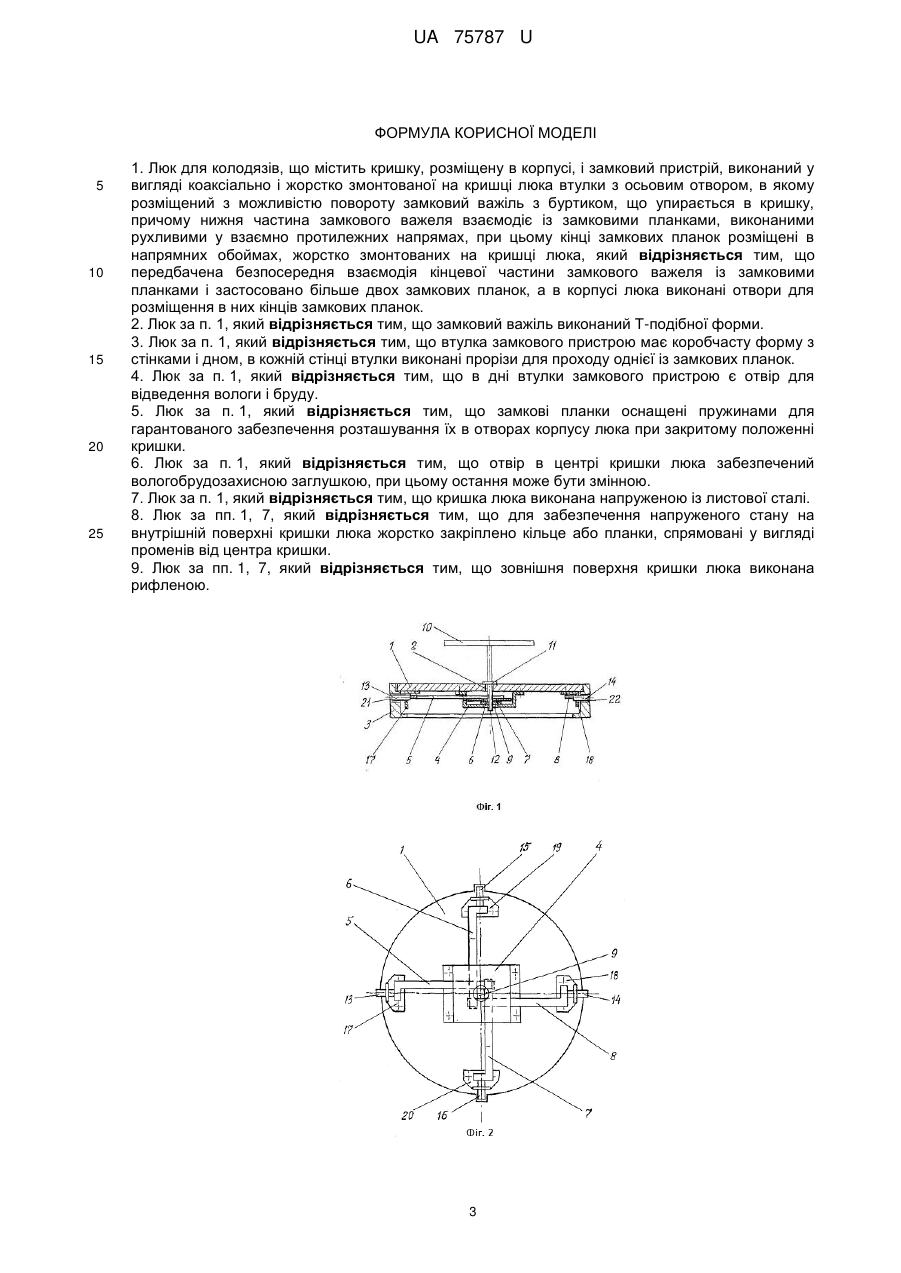

Реферат: UA 75787 U UA 75787 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції кришок люків, що використовуються для оберігання входу в підземні інженерні комунікації, де проходять водопровідні, каналізаційні, теплові, телефонні або інші мережі. Відомий "Люк для колодязів" за авторським свідоцтвом № 1300102, кл. Е02D 29/4, опубл. 30.03.87. Технічна суть цього винаходу полягає в тому, що люк для колодязів включає корпус, поворотну кришку з ручкою, замковий пристрій і важіль з противагою. Кришка виконана складеною з двох секцій, що мають в плані форму неправильних сегментів. Секція, що має форму великого сегмента, встановлена з можливістю повороту на осі, а секція, що має форму меншого сегмента, жорстко прикріплена до корпусу люка. При цьому як противага використані сходи. Робота люка здійснюється таким чином. Секція, що має форму великого сегмента, за допомогою ручки має можливість обертатися біля осі і відкриває вхід в колодязь. При цьому важіль з противагою у вигляді сходів частково допомагає процесу відкриття колодязя. Проте, ця конструкція має ряд недоліків, а саме: - по-перше, відоме технічне рішення складне по своїй конструкції; - по-друге, при зміні старих люків необхідно усі наявні люки направити в переплавку і замінити їх новими, що економічно недоцільно. Найбільш близьким до заявленого технічного рішення відомим об'єктом техніки є "Люк для колодязів" за свідоцтвом на корисну модель № 7111, опубл. 16.07.98. Люк включає кришку, розміщену в корпусі, і замковий пристрій, при цьому замковий пристрій виконаний у вигляді коаксіально сполученої і жорстко змонтованої на кришці люка втулки, в якій встановлений замковий важіль з буртиком, що взаємодіє з ексцентриком, шарнірно сполученим із замковими планками, виконаними рухливими у взаємно протилежних напрямах, з можливістю переміщення до фіксаторів, жорстко встановлених на втулці, причому подовжні пази замкових планок охоплюють обмежувачі переміщення, закріплені на кришці люка, а кінці замкових планок вільно розміщені в напрямних обоймах на кришці люка. Проте наявність тільки двох замкових ланок і шарнірного з'єднання в конструкції замкового пристрою знижує надійність роботи у разі використання люків на проїжджій частині доріг, коли кришка люка піддається змінним навантаженням. В основу корисної моделі поставлена задача удосконалення люка для колодязів, в якому при максимально можливому збереженні наявної конструкції стандартних чавунних люків оглядових колодязів усунути існуючі недоліки і ліквідовувати потрапляння в зону підземних інженерних комунікацій випадкових осіб, що не мають відношення до обслуговуючого персоналу. Поставлена задача вирішується тим, що люк для колодязів містить кришку, розміщену в корпусі, і замковий пристрій. Замковий пристрій виконаний у вигляді коаксіально і жорстко змонтованої на кришці колодязя втулки з осьовим отвором, в якому розміщений з можливістю повороту замковий важіль з буртиком, що упирається в кришку. Причому нижня частина замкового важеля взаємодіє із замковими планками, виконаними рухливими у взаємно протилежних напрямах. При цьому кінці замкових планок розміщені в направляючих обоймах, жорстко змонтованих на кришці люка. На відміну від прототипу, в пропонованому люку передбачено взаємодія кінцевої частини замкового важеля безпосередньо з замковими планками і застосовано більше двох замкових планок, а в корпусі люка виконані отвори для розміщення кінців замкових планок. Замковий важіль виконаний Т-подібної форми, що дозволяє двом робітникам піднімати важку кришку. Втулка замкового пристрою має коробчасту форму із стінками і дном, в кожній стінці втулки виконані прорізи для проходу однієї із замкових планок. Кришка люка може бути виготовлена напруженою із листової сталі, що дозволяє відмовитися від спеціального устаткування для виготовлення литих кришок люків. Для забезпечення напруженого стану кришки на її внутрішній поверхні жорстко закріплено кільце або планки, спрямовані у вигляді променів від центра кришки. Отвір в центрі кришки люка забезпечений вологобрудозахисною заглушкою, при цьому остання може бути змінною. У дні втулки замкового пристрою є отвір для відведення вологи і бруду. Замкові планки оснащені пружинами для гарантованого забезпечення розташування їх в отворах корпусу люка при закритому положенні кришки. Зовнішня поверхня кришки люка виконана рифленою для запобігання ковзання на ній. Заявлена корисна модель пояснюється наступними кресленнями: на фіг. 1 - зображений переріз загального виду люка для колодязів; на фіг. 2 - вид знизу кришки люка; на фіг. 3 - вид знизу кришки люка з привареним кільцем, що забезпечує напружений стан кришки, і пружинами 1 UA 75787 U 5 10 15 20 25 30 35 40 45 50 55 на замкових планках; на фіг. 4 - вид знизу кришки люка із закріпленими променеподібними планками. На кресленнях представлений варіант люка з чотирма замковими планками. Люк для колодязів включає кришку 1 з центральним отвором 2, розміщену в корпусі 3, і замковий пристрій, виконаний у вигляді змонтованої за допомогою болтів на кришці 1 втулки 4, такої що має коробчасту форму із стінками і дном, в кожній стінці якої виконані прорізи для проходу однієї із замкових планок 5, 6, 7, 8, а в дні втулки виконаний отвір 9 для відведення вологи, бруду. У отвір 2 вставляють замковий важіль 10 з буртиком 11. При цьому замкова частина 12 важеля 10 взаємодіє безпосередньо із замковими планками 5, 6, 7 і 8, кожна з яких вільно розміщена в прорізі однієї із стінок втулки 4 замкового пристрою. Кінці 13, 14, 15, 16 замкових планок вільно розміщені в напрямних обоймах 17, 18, 19, 20, жорстко закріплених на кришці 1, наприклад за допомогою болтів. У корпусі 3 люка є отвори 21, 22 і такі інші для розміщення кінців замкових планок. На кінцях замкових планок встановлені пружини 23, 24, 25, 26, які закріплені на відповідних напрямних обоймах. При використанні кришок 1 люків з листової сталі їх можливо виготовити напруженими і зі збільшеною жорсткістю за допомогою жорстко закріплених, наприклад зварюванням, на нижній поверхні кришки кільця 27 або променеподібних планок 28. Робота здійснюється таким чином. Перед відкриттям кришки 1 люка усі деталі замкового пристрою знаходяться в положенні, як зображено на фіг. 1-4. Перед здійсненням відкриття люка замковий важіль 10 вставляють в осьовий отвір 2 до упору буртика 11 в кришку 1. При цьому замкова частина 12 важеля 10 входить у взаємодію із замковими планками 5, 6, 7, 8, після чого замковий важіль 10 повертають у напрямі ходу годинникової стрілки до упору. Упорами для замкових планок 5-8 служать протилежні стінки втулки 4 замкового пристрою. При цьому кінці 13-16 замкових планок 5-8, переміщаючись у відповідних напрямних обоймах 17-20 і стискаючи відповідні пружини 23-26, виходять з отворів 21, 22 і таких інших, виконаних у корпусі 3 люка. В результаті відбувається відмикання люка. Після цього за допомогою того ж замкового важеля 10 здійснюють підйом кришки і переміщення її убік відносно корпусу 3. При цьому здійснюється доступ у люк. Процес закриття люка виконується в зворотному порядку. Кришку 1 встановляють в корпус 3 люка, а потім повертають замковий важіль 10 у зворотному напрямі. У момент повороту важеля 10 відбувається переміщення замкових планок 5-8 в прорізах стінок втулки 4 замкового пристрою, а відповідні кінці 13-16 замкових планок 5-8, переміщаючись в напрямних обоймах 17-20, входять в отвори 21, 22 і такі інші корпусу 3 люка, внаслідок чого здійснюється замикання люка. Застосування більше двох замкових планок в замковому пристрої збільшує надійність закриття люка. Після цього з осьового отвору 2 виймається замковий важіль 10, а в отвір 2 вставляється заглушка (на фіг. не показана), яка може бути виконана змінною, наприклад з пластмаси. Пружини 23-26 забезпечують надійне розміщення кінців 13-16 замкових планок 5-8 в отворах 21, 22 і таких інших корпусу 3 люка і запобігають мимовільному відкриттю люка. Кільце 27, планки 28 забезпечують підвищену жорсткість конструкції кришки, підтримують напружений стан кришки, коли на неї не діють зовнішні навантаження, і зменшують напруженість кришки, якщо на неї діють зовнішні навантаження, що дозволяє підтримувати працездатність люка при змінних навантаженнях. Крім того, якщо людина випадково буде закритою у колодязі, то вона самостійно, без ключа, зможе відчинити люк і вибратися назовні. Запропонована проста конструкція люка, що має мінімальну кількість рухливих деталей і не має шарнірних вузлів, які знижують надійність роботи люка, дозволяє модернізувати наявні в експлуатації чавунні кришки. Таким чином, заявлене технічне рішення забезпечує створення позитивного ефекту, тобто нового більш високого результату, в порівнянні з результатом, який виходить від пристрою, взятого за прототип. Одночасно необхідно відмітити, що вищенаведені відмітні ознаки заявленої корисної моделі в приведеній сукупності при проведенні інформаційного пошуку по рівню техніки не виявлені, у зв'язку з чим можна зробити висновок про відповідність заявленої корисної моделі умовам новизни. Дослідний зразок заявленого технічного рішення на люк для колодязів показав позитивні результати при експлуатації, що виразилися в гарантованому замиканні люків. При цьому повністю виключена вірогідність відкривання люка від різних сторонніх дій ззовні. На підставі цього можна зробити висновок, що заявлена корисна модель є промислово застосовною. 2 UA 75787 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Люк для колодязів, що містить кришку, розміщену в корпусі, і замковий пристрій, виконаний у вигляді коаксіально і жорстко змонтованої на кришці люка втулки з осьовим отвором, в якому розміщений з можливістю повороту замковий важіль з буртиком, що упирається в кришку, причому нижня частина замкового важеля взаємодіє із замковими планками, виконаними рухливими у взаємно протилежних напрямах, при цьому кінці замкових планок розміщені в напрямних обоймах, жорстко змонтованих на кришці люка, який відрізняється тим, що передбачена безпосередня взаємодія кінцевої частини замкового важеля із замковими планками і застосовано більше двох замкових планок, а в корпусі люка виконані отвори для розміщення в них кінців замкових планок. 2. Люк за п. 1, який відрізняється тим, що замковий важіль виконаний Т-подібної форми. 3. Люк за п. 1, який відрізняється тим, що втулка замкового пристрою має коробчасту форму з стінками і дном, в кожній стінці втулки виконані прорізи для проходу однієї із замкових планок. 4. Люк за п. 1, який відрізняється тим, що в дні втулки замкового пристрою є отвір для відведення вологи і бруду. 5. Люк за п. 1, який відрізняється тим, що замкові планки оснащені пружинами для гарантованого забезпечення розташування їх в отворах корпусу люка при закритому положенні кришки. 6. Люк за п. 1, який відрізняється тим, що отвір в центрі кришки люка забезпечений вологобрудозахисною заглушкою, при цьому остання може бути змінною. 7. Люк за п. 1, який відрізняється тим, що кришка люка виконана напруженою із листової сталі. 8. Люк за пп. 1, 7, який відрізняється тим, що для забезпечення напруженого стану на внутрішній поверхні кришки люка жорстко закріплено кільце або планки, спрямовані у вигляді променів від центра кришки. 9. Люк за пп. 1, 7, який відрізняється тим, що зовнішня поверхня кришки люка виконана рифленою. 3 UA 75787 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
