Спосіб виготовлення шашки-детонатора баліститної

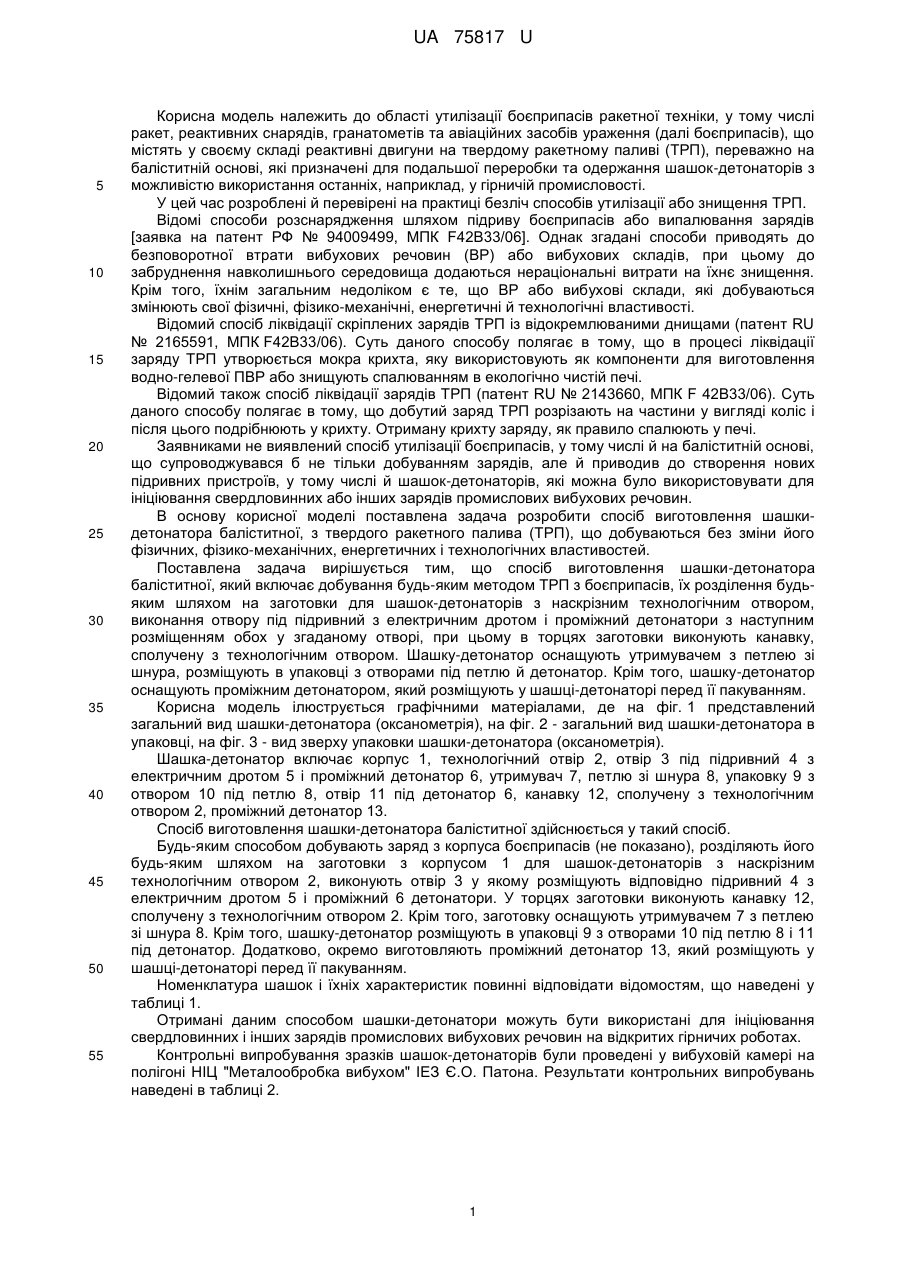

Реферат: UA 75817 U UA 75817 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області утилізації боєприпасів ракетної техніки, у тому числі ракет, реактивних снарядів, гранатометів та авіаційних засобів ураження (далі боєприпасів), що містять у своєму складі реактивні двигуни на твердому ракетному паливі (ТРП), переважно на баліститній основі, які призначені для подальшої переробки та одержання шашок-детонаторів з можливістю використання останніх, наприклад, у гірничій промисловості. У цей час розроблені й перевірені на практиці безліч способів утилізації або знищення ТРП. Відомі способи розснарядження шляхом підриву боєприпасів або випалювання зарядів [заявка на патент РФ № 94009499, МПК F42В33/06]. Однак згадані способи приводять до безповоротної втрати вибухових речовин (ВР) або вибухових складів, при цьому до забруднення навколишнього середовища додаються нераціональні витрати на їхнє знищення. Крім того, їхнім загальним недоліком є те, що ВР або вибухові склади, які добуваються змінюють свої фізичні, фізико-механічні, енергетичні й технологічні властивості. Відомий спосіб ліквідації скріплених зарядів ТРП із відокремлюваними днищами (патент RU № 2165591, МПК F42В33/06). Суть даного способу полягає в тому, що в процесі ліквідації заряду ТРП утворюється мокра крихта, яку використовують як компоненти для виготовлення водно-гелевої ПВР або знищують спалюванням в екологічно чистій печі. Відомий також спосіб ліквідації зарядів ТРП (патент RU № 2143660, МПК F 42В33/06). Суть даного способу полягає в тому, що добутий заряд ТРП розрізають на частини у вигляді коліс і після цього подрібнюють у крихту. Отриману крихту заряду, як правило спалюють у печі. Заявниками не виявлений спосіб утилізації боєприпасів, у тому числі й на баліститній основі, що супроводжувався б не тільки добуванням зарядів, але й приводив до створення нових підривних пристроїв, у тому числі й шашок-детонаторів, які можна було використовувати для ініціювання свердловинних або інших зарядів промислових вибухових речовин. В основу корисної моделі поставлена задача розробити спосіб виготовлення шашкидетонатора баліститної, з твердого ракетного палива (ТРП), що добуваються без зміни його фізичних, фізико-механічних, енергетичних і технологічних властивостей. Поставлена задача вирішується тим, що спосіб виготовлення шашки-детонатора баліститної, який включає добування будь-яким методом ТРП з боєприпасів, їх розділення будьяким шляхом на заготовки для шашок-детонаторів з наскрізним технологічним отвором, виконання отвору під підривний з електричним дротом і проміжний детонатори з наступним розміщенням обох у згаданому отворі, при цьому в торцях заготовки виконують канавку, сполучену з технологічним отвором. Шашку-детонатор оснащують утримувачем з петлею зі шнура, розміщують в упаковці з отворами під петлю й детонатор. Крім того, шашку-детонатор оснащують проміжним детонатором, який розміщують у шашці-детонаторі перед її пакуванням. Корисна модель ілюструється графічними матеріалами, де на фіг. 1 представлений загальний вид шашки-детонатора (оксанометрія), на фіг. 2 - загальний вид шашки-детонатора в упаковці, на фіг. 3 - вид зверху упаковки шашки-детонатора (оксанометрія). Шашка-детонатор включає корпус 1, технологічний отвір 2, отвір 3 під підривний 4 з електричним дротом 5 і проміжний детонатор 6, утримувач 7, петлю зі шнура 8, упаковку 9 з отвором 10 під петлю 8, отвір 11 під детонатор 6, канавку 12, сполучену з технологічним отвором 2, проміжний детонатор 13. Спосіб виготовлення шашки-детонатора баліститної здійснюється у такий спосіб. Будь-яким способом добувають заряд з корпуса боєприпасів (не показано), розділяють його будь-яким шляхом на заготовки з корпусом 1 для шашок-детонаторів з наскрізним технологічним отвором 2, виконують отвір 3 у якому розміщують відповідно підривний 4 з електричним дротом 5 і проміжний 6 детонатори. У торцях заготовки виконують канавку 12, сполучену з технологічним отвором 2. Крім того, заготовку оснащують утримувачем 7 з петлею зі шнура 8. Крім того, шашку-детонатор розміщують в упаковці 9 з отворами 10 під петлю 8 і 11 під детонатор. Додатково, окремо виготовляють проміжний детонатор 13, який розміщують у шашці-детонаторі перед її пакуванням. Номенклатура шашок і їхніх характеристик повинні відповідати відомостям, що наведені у таблиці 1. Отримані даним способом шашки-детонатори можуть бути використані для ініціювання свердловинних і інших зарядів промислових вибухових речовин на відкритих гірничих роботах. Контрольні випробування зразків шашок-детонаторів були проведені у вибуховій камері на полігоні НІЦ "Металообробка вибухом" ІЕЗ Є.О. Патона. Результати контрольних випробувань наведені в таблиці 2. 1 UA 75817 U Таблиця 1 Шифр ШДБ-53 ШДБ-65 ШДБ-67Т ШДБ-70 ШДБ-75Д ШДБ-75С ШДБ-90 ШДБ-95 ШДБ-105 Діаметр, мм 50,0 65,0 67,0 70,0 75,0 75,0 92,5 95,0 105,0 Висота, мм 125,0 125,0 125,0 125.0 12,0 125,0 125,0 125,0 125,0 Маса, г 351,98±5 626,29±5 668,25±5 733,59±5 848,83±5 848,83±5 1314,79±5 1389,31±5 1707,23±5 Таблиця 2 ШДБ Критичний Швидкість Тип Марка Щільність, діаметр, детонації, Маса, г 3 шашки пороху г/см мм км/сек 1 2 3 4 5 6 7 На сприйнятливість і повноту детонації 1 ШДБ РСІ-12 М 1,62 3-5 7,0-7,2 550,0 Ініціювання за допомогою ШБД малочутливої ВР Ігданіту 1 ШДБ РСІ-12 М 1,62 3-5 7,0-7,2 550,0 № п/п Діаметр, мм Висота, Кількість, мм т 8 9 10 50,0 224,0 3 50,0 224,0 3 Таблиця 2 (продовження) Малочутливий заряд № Критичний Швидкість Діаметр Щільність, Висота, Маса ВР, Кількість, п/п Тип ВР діаметр, детонації, заряду, Результат 3 г/см мм г г мм км/сек мм 1 11 12 13 14 15 16 17 18 19 На сприйнятливість і повноту детонації Фото 1 1 Ігданіт 0,9 120 2,5 150 300 4768,88 3 Фото 2 Фото 3 Ініціювання за допомогою ШБД малочутливої ВР Ігданіту Фото 4 1 Ігданіт 0,9 120 2,5 150 300 4768,88 3 Фото 5 Фото 6 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Спосіб виготовлення шашки-детонатора баліститної, який включає добування твердого ракетного палива з боєприпасів будь-яким шляхом, їх розділення будь-яким шляхом на заготовки для шашок-детонаторів з наскрізним технологічним отвором, виконання отвору під підривний з електричним дротом і проміжний детонатори з наступним розміщенням обох у згаданому отворі, при цьому в торцях заготовки виконують канавку, сполучену з технологічним отвором. 2. Спосіб за п. 1, який відрізняється тим, що шашку-детонатор оснащують утримувачем з петлею зі шнура. 3. Спосіб за п. 1, який відрізняється тим, що шашку-детонатор розміщують в упаковці з отворами під петлю й детонатор. 4. Спосіб за п. 1, який відрізняється тим, що шашку-детонатор оснащують проміжним детонатором, який розміщують у шашці-детонаторі перед її пакуванням. 2 UA 75817 U 3 UA 75817 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
