Машина для вібраційної обробки

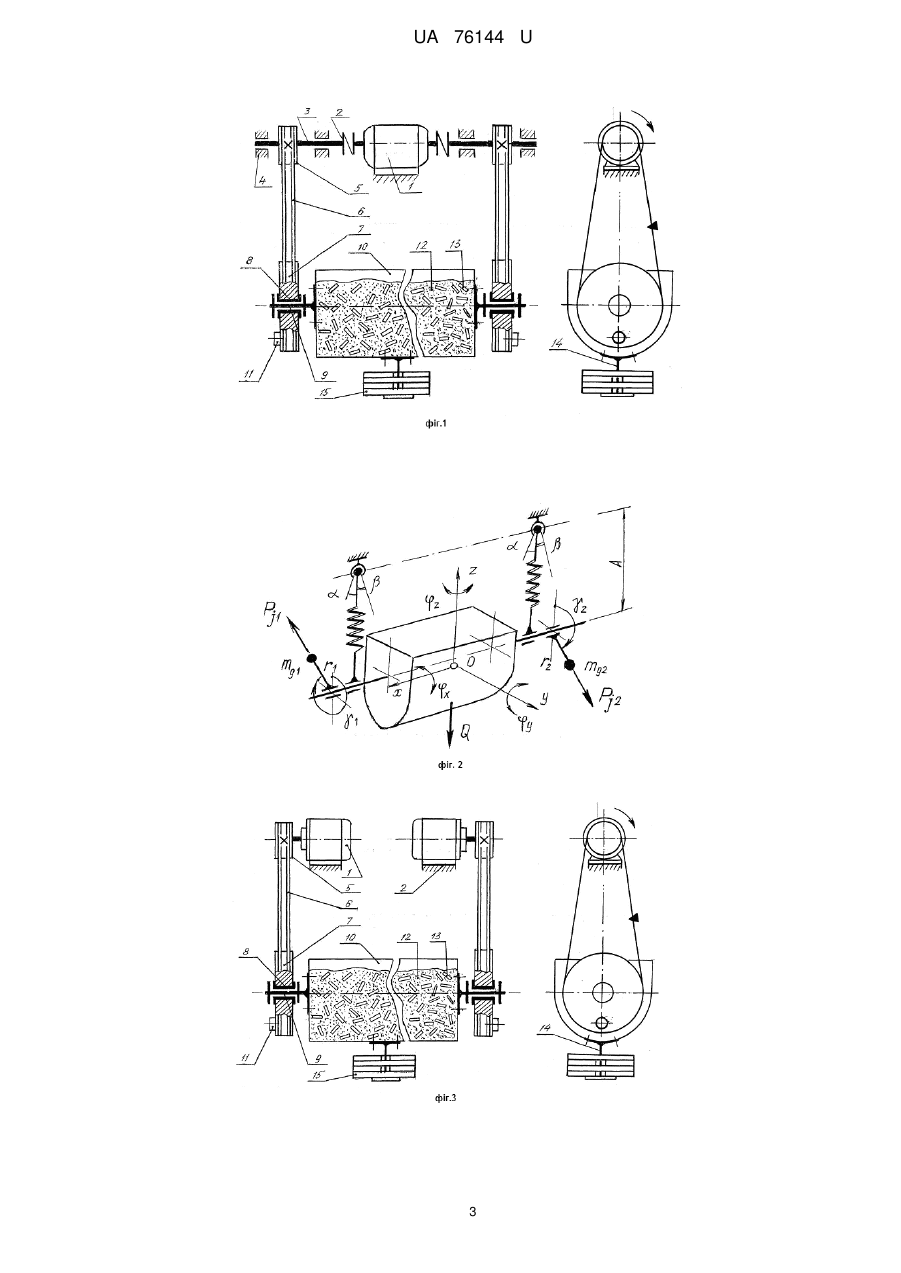

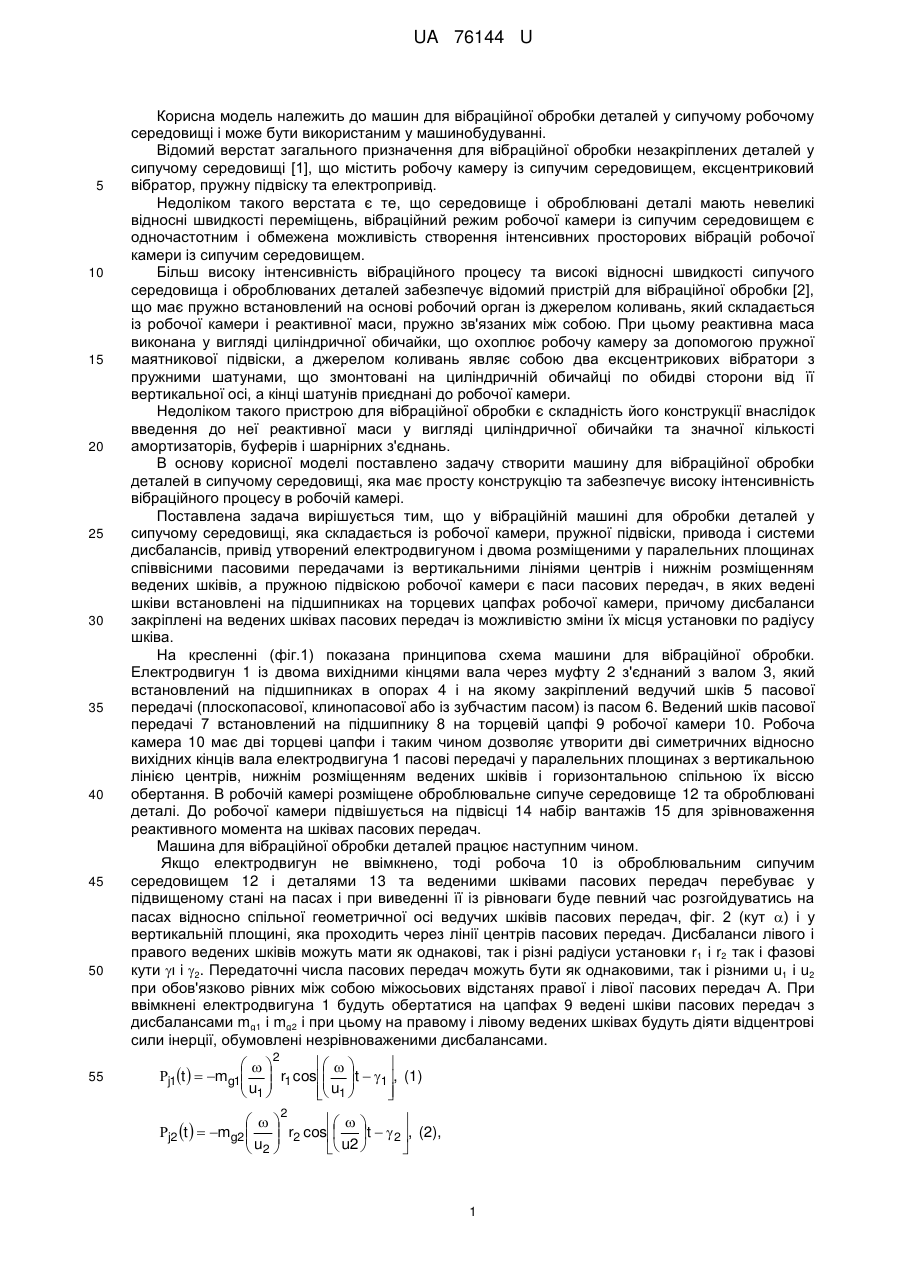

Реферат: UA 76144 U UA 76144 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машин для вібраційної обробки деталей у сипучому робочому середовищі і може бути використаним у машинобудуванні. Відомий верстат загального призначення для вібраційної обробки незакріплених деталей у сипучому середовищі [1], що містить робочу камеру із сипучим середовищем, ексцентриковий вібратор, пружну підвіску та електропривід. Недоліком такого верстата є те, що середовище і оброблювані деталі мають невеликі відносні швидкості переміщень, вібраційний режим робочої камери із сипучим середовищем є одночастотним і обмежена можливість створення інтенсивних просторових вібрацій робочої камери із сипучим середовищем. Більш високу інтенсивність вібраційного процесу та високі відносні швидкості сипучого середовища і оброблюваних деталей забезпечує відомий пристрій для вібраційної обробки [2], що має пружно встановлений на основі робочий орган із джерелом коливань, який складається із робочої камери і реактивної маси, пружно зв'язаних між собою. При цьому реактивна маса виконана у вигляді циліндричної обичайки, що охоплює робочу камеру за допомогою пружної маятникової підвіски, а джерелом коливань являє собою два ексцентрикових вібратори з пружними шатунами, що змонтовані на циліндричній обичайці по обидві сторони від її вертикальної осі, а кінці шатунів приєднані до робочої камери. Недоліком такого пристрою для вібраційної обробки є складність його конструкції внаслідок введення до неї реактивної маси у вигляді циліндричної обичайки та значної кількості амортизаторів, буферів і шарнірних з'єднань. В основу корисної моделі поставлено задачу створити машину для вібраційної обробки деталей в сипучому середовищі, яка має просту конструкцію та забезпечує високу інтенсивність вібраційного процесу в робочій камері. Поставлена задача вирішується тим, що у вібраційній машині для обробки деталей у сипучому середовищі, яка складається із робочої камери, пружної підвіски, привода і системи дисбалансів, привід утворений електродвигуном і двома розміщеними у паралельних площинах співвісними пасовими передачами із вертикальними лініями центрів і нижнім розміщенням ведених шківів, а пружною підвіскою робочої камери є паси пасових передач, в яких ведені шківи встановлені на підшипниках на торцевих цапфах робочої камери, причому дисбаланси закріплені на ведених шківах пасових передач із можливістю зміни їх місця установки по радіусу шківа. На кресленні (фіг.1) показана принципова схема машини для вібраційної обробки. Електродвигун 1 із двома вихідними кінцями вала через муфту 2 з'єднаний з валом 3, який встановлений на підшипниках в опорах 4 і на якому закріплений ведучий шків 5 пасової передачі (плоскопасової, клинопасової або із зубчастим пасом) із пасом 6. Ведений шків пасової передачі 7 встановлений на підшипнику 8 на торцевій цапфі 9 робочої камери 10. Робоча камера 10 має дві торцеві цапфи і таким чином дозволяє утворити дві симетричних відносно вихідних кінців вала електродвигуна 1 пасові передачі у паралельних площинах з вертикальною лінією центрів, нижнім розміщенням ведених шківів і горизонтальною спільною їх віссю обертання. В робочій камері розміщене оброблювальне сипуче середовище 12 та оброблювані деталі. До робочої камери підвішується на підвісці 14 набір вантажів 15 для зрівноваження реактивного момента на шківах пасових передач. Машина для вібраційної обробки деталей працює наступним чином. Якщо електродвигун не ввімкнено, тоді робоча 10 із оброблювальним сипучим середовищем 12 і деталями 13 та веденими шківами пасових передач перебуває у підвищеному стані на пасах і при виведенні її із рівноваги буде певний час розгойдуватись на пасах відносно спільної геометричної осі ведучих шківів пасових передач, фіг. 2 (кут ) і у вертикальній площині, яка проходить через лінії центрів пасових передач. Дисбаланси лівого і правого ведених шківів можуть мати як однакові, так і різні радіуси установки r1 і r2 так і фазові кути ι і 2. Передаточні числа пасових передач можуть бути як однаковими, так і різними u1 і u2 при обов'язково рівних між собою міжосьових відстанях правої і лівої пасових передач А. При ввімкнені електродвигуна 1 будуть обертатися на цапфах 9 ведені шківи пасових передач з дисбалансами mg1 і mg2 і при цьому на правому і лівому ведених шківах будуть діяти відцентрові сили інерції, обумовлені незрівноваженими дисбалансами. 2 55      j1t   mg1  r1 cos t  1, (1) u  u   1   1   2       j2 t   mg2   r2 cos t   2 , (2), u   u2    2 1 UA 76144 U де ω - кутова швидкість вала електродвигуна; t - час, с Сили інерції Рj1 і Pj2 є збурюючими вібрацій робочої камери із сипучим середовищем і деталями чинниками. У загальному випадку, коли u1  u2, вібраційний режим буде двочастотним   із частотами 1  і 2  . При однакових передаточних числах обох пасових передач u2 u1 5 10 15 20 25  . u1 Завдяки запропонованій конструкції пружної підвіски робочої камери із сипучим середовищем, оброблюваними деталями та веденими шківами про дії збурюючи чинників, що описуються формулами (1) і (2) центр підвішених на пасах мас буде здійснювати складні вимушені коливання (рис. 2): лінійні з координатами х, у, z і кутові відносно цих осей ух, уу, уz та з кутами  і β, що забезпечує можливості для створення інтенсивного вібраційного процесу у робочій камері. Можливості керованого і спрямованого впливу на вібраційний режим роботи запропонованої машини для вібраційної обробки можуть бути суттєво розширеними, якщо для кожної із пасових передач застосувати окремий електродвигун із можливістю регулювання швидкості обертання ротора (фіг. 3). У запровадженій машині для вібраційної обробки можна здійснювати кінематичне збурення коливань. З цією метою ведені шківи пасових передач встановлюють на цапфах робочої камери на електричних відносно до геометричних осей ведених шківів, циліндричних втулках, що є підшипниками ведених шківів пасових передач. Для підвищення вантажопідйомності робочої камери у запропонованій машині для вібраційної обробки замість пасових передач встановлюють ланцюгові передачі. Література: 1. Вибрационные станки для обработки деталей / А.П.Бабичев, В.Б.Трунин, Ю.М.Самодумский, В.П.Устинов - Μ.: Машиностроение, 1984. - 168 с. 2. Авторское свидетельство СССР, кл. В24 В 31-06, 1984. Устройство для вибрационной обработки. Авторы Силин Р.И., Петров А.А. и др. вібраційний режим буде одночастотний із частотою ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Машина для вібраційної обробки деталей містить робочу камеру, пружну підвіску, привід та систему дисбалансів, яка відрізняється тим, що для спрощення конструкції та підвищення інтенсивності вібраційного процесу обробки деталей у сипучому середовищі привід утворений електродвигуном і двома розміщеними у паралельних площинах співвісними пасовими передачами із вертикальними лініями центрів та з нижнім положенням ведених шківів, а пружною підвіскою робочої камери є паси пасових передач, в яких ведені шківи встановлені на підшипниках на цапфах робочої камери, що закріплені на її торцях, причому дисбаланси закріплені на ведених шківах пасових передач із можливістю зміни їх місця установки по радіусу шківа. 2. Машина для вібраційної обробки деталей за п. 1, яка відрізняється тим, що для розширення можливостей для керованого і спрямованого впливу на вібраційний режим роботи для кожної із пасових передач привода застосовується окремий електродвигун із можливістю регулювання швидкості обертання ротора. 3. Машина для вібраційної обробки деталей за п. 1 і за п. 2, яка відрізняється тим, що для здійснення кінематичного збурення коливань ведені шківи пасових передач встановлюють на цапфах робочої камери на ексцентричних циліндричних втулках, що є підшипниками ведених шківів пасових передач. 4. Машина для вібраційної обробки деталей за п. 1, п. 2 і п. 3, яка відрізняється тим, що для підвищення вантажопідйомності робочої камери пасові передачі замінені на ланцюгові передачі. 2 UA 76144 U 3 UA 76144 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
