Ендопротез колінного суглоба з посиленою фіксацією конструкції доннді то

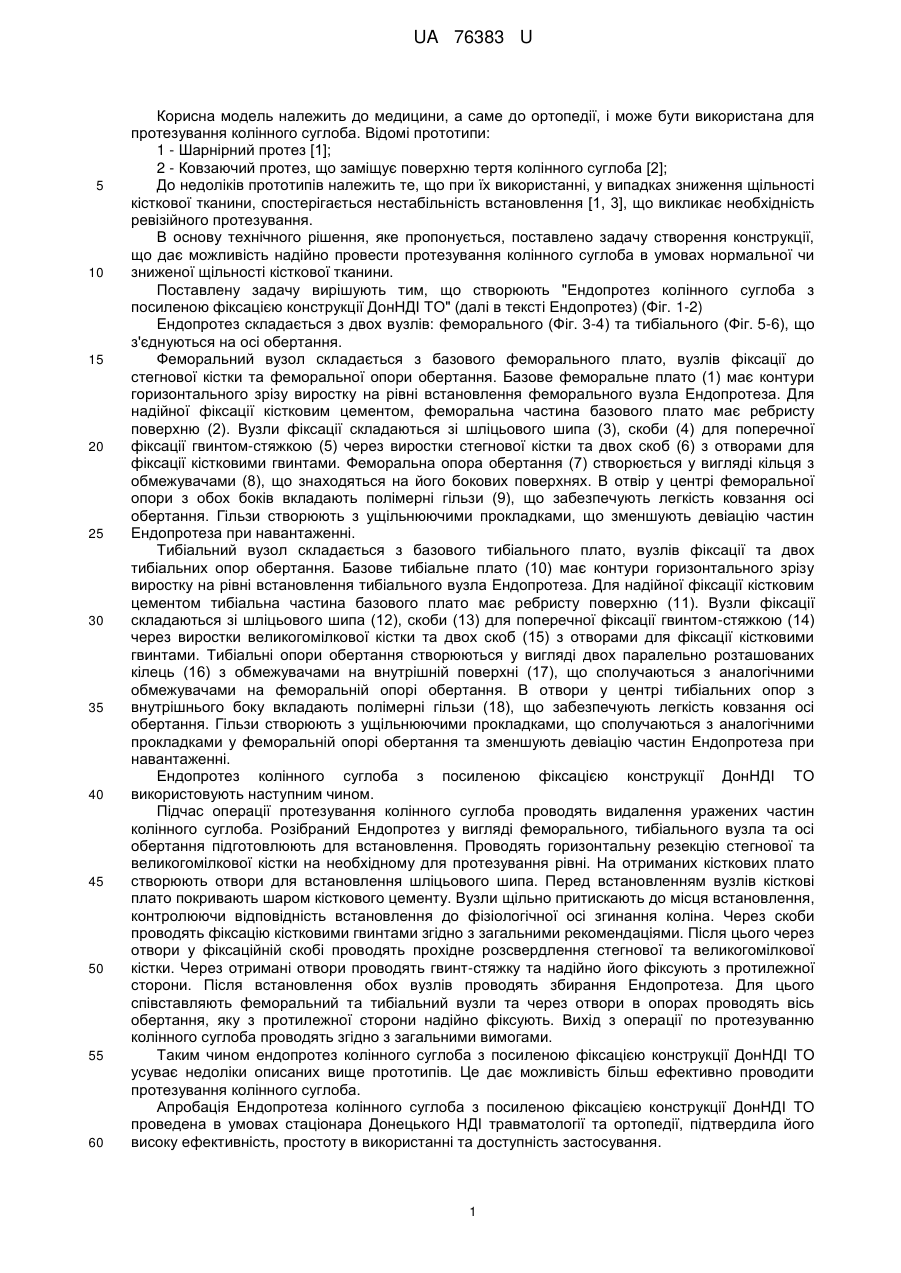

Реферат: Ендопротез колінного суглоба з посиленою фіксацією конструкції має додаткові вузли фіксації на феморальному та тибіальному компонентах ендопротезу, що складаються зі шліцьового шипа, скоби для поперечної фіксації гвинтом стяжкою та двох скоб з отворами для фіксації кістковими гвинтами. UA 76383 U (54) ЕНДОПРОТЕЗ КОЛІННОГО СУГЛОБА З ПОСИЛЕНОЮ ФІКСАЦІЄЮ КОНСТРУКЦІЇ ДОННДІ ТО UA 76383 U UA 76383 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до ортопедії, і може бути використана для протезування колінного суглоба. Відомі прототипи: 1 - Шарнірний протез [1]; 2 - Ковзаючий протез, що заміщує поверхню тертя колінного суглоба [2]; До недоліків прототипів належить те, що при їх використанні, у випадках зниження щільності кісткової тканини, спостерігається нестабільність встановлення [1, 3], що викликає необхідність ревізійного протезування. В основу технічного рішення, яке пропонується, поставлено задачу створення конструкції, що дає можливість надійно провести протезування колінного суглоба в умовах нормальної чи зниженої щільності кісткової тканини. Поставлену задачу вирішують тим, що створюють "Ендопротез колінного суглоба з посиленою фіксацією конструкції ДонНДІ ТО" (далі в тексті Ендопротез) (Фіг. 1-2) Ендопротез складається з двох вузлів: феморального (Фіг. 3-4) та тибіального (Фіг. 5-6), що з'єднуються на осі обертання. Феморальний вузол складається з базового феморального плато, вузлів фіксації до стегнової кістки та феморальної опори обертання. Базове феморальне плато (1) має контури горизонтального зрізу виростку на рівні встановлення феморального вузла Ендопротеза. Для надійної фіксації кістковим цементом, феморальна частина базового плато має ребристу поверхню (2). Вузли фіксації складаються зі шліцьового шипа (3), скоби (4) для поперечної фіксації гвинтом-стяжкою (5) через виростки стегнової кістки та двох скоб (6) з отворами для фіксації кістковими гвинтами. Феморальна опора обертання (7) створюється у вигляді кільця з обмежувачами (8), що знаходяться на його бокових поверхнях. В отвір у центрі феморальної опори з обох боків вкладають полімерні гільзи (9), що забезпечують легкість ковзання осі обертання. Гільзи створюють з ущільнюючими прокладками, що зменшують девіацію частин Ендопротеза при навантаженні. Тибіальний вузол складається з базового тибіального плато, вузлів фіксації та двох тибіальних опор обертання. Базове тибіальне плато (10) має контури горизонтального зрізу виростку на рівні встановлення тибіального вузла Ендопротеза. Для надійної фіксації кістковим цементом тибіальна частина базового плато має ребристу поверхню (11). Вузли фіксації складаються зі шліцьового шипа (12), скоби (13) для поперечної фіксації гвинтом-стяжкою (14) через виростки великогомілкової кістки та двох скоб (15) з отворами для фіксації кістковими гвинтами. Тибіальні опори обертання створюються у вигляді двох паралельно розташованих кілець (16) з обмежувачами на внутрішній поверхні (17), що сполучаються з аналогічними обмежувачами на феморальній опорі обертання. В отвори у центрі тибіальних опор з внутрішнього боку вкладають полімерні гільзи (18), що забезпечують легкість ковзання осі обертання. Гільзи створюють з ущільнюючими прокладками, що сполучаються з аналогічними прокладками у феморальній опорі обертання та зменшують девіацію частин Ендопротеза при навантаженні. Ендопротез колінного суглоба з посиленою фіксацією конструкції ДонНДІ ТО використовують наступним чином. Підчас операції протезування колінного суглоба проводять видалення уражених частин колінного суглоба. Розібраний Ендопротез у вигляді феморального, тибіального вузла та осі обертання підготовлюють для встановлення. Проводять горизонтальну резекцію стегнової та великогомілкової кістки на необхідному для протезування рівні. На отриманих кісткових плато створюють отвори для встановлення шліцьового шипа. Перед встановленням вузлів кісткові плато покривають шаром кісткового цементу. Вузли щільно притискають до місця встановлення, контролюючи відповідність встановлення до фізіологічної осі згинання коліна. Через скоби проводять фіксацію кістковими гвинтами згідно з загальними рекомендаціями. Після цього через отвори у фіксаційній скобі проводять прохідне розсвердлення стегнової та великогомілкової кістки. Через отримані отвори проводять гвинт-стяжку та надійно його фіксують з протилежної сторони. Після встановлення обох вузлів проводять збирання Ендопротеза. Для цього співставляють феморальний та тибіальний вузли та через отвори в опорах проводять вісь обертання, яку з протилежної сторони надійно фіксують. Вихід з операції по протезуванню колінного суглоба проводять згідно з загальними вимогами. Таким чином ендопротез колінного суглоба з посиленою фіксацією конструкції ДонНДІ ТО усуває недоліки описаних вище прототипів. Це дає можливість більш ефективно проводити протезування колінного суглоба. Апробація Ендопротеза колінного суглоба з посиленою фіксацією конструкції ДонНДІ ТО проведена в умовах стаціонара Донецького НДІ травматології та ортопедії, підтвердила його високу ефективність, простоту в використанні та доступність застосування. 1 UA 76383 U 5 1. Operative orthopaedics: the Stanmore guide: Edited by T. Briggs, J. Miles and W. Aston Pp. 314. London: Hodder Arnold, 2010. 2. Burshtein at all., Posteriorly stabilized total knee joint prosthesis.US patent 4,298,992 Nov. 10.1981 3. Werner Zimmerli, M. D., Andrej Trampuz, M. D., Peter E. Ochsner: Prosthetic-Joint Infections M.D: New English Journal of Medicine, 2004; V. 351: pp. 1645-1654 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Ендопротез колінного суглоба з посиленою фіксацією конструкції, який відрізняється тим, що має додаткові вузли фіксації на феморальному та тибіальному компонентах ендопротезу, що складаються зі шліцьового шипа, скоби для поперечної фіксації гвинтом стяжкою та двох скоб з отворами для фіксації кістковими гвинтами. 2 UA 76383 U 3 UA 76383 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
