Система сповіщення абонента про спробу вхідного виклику

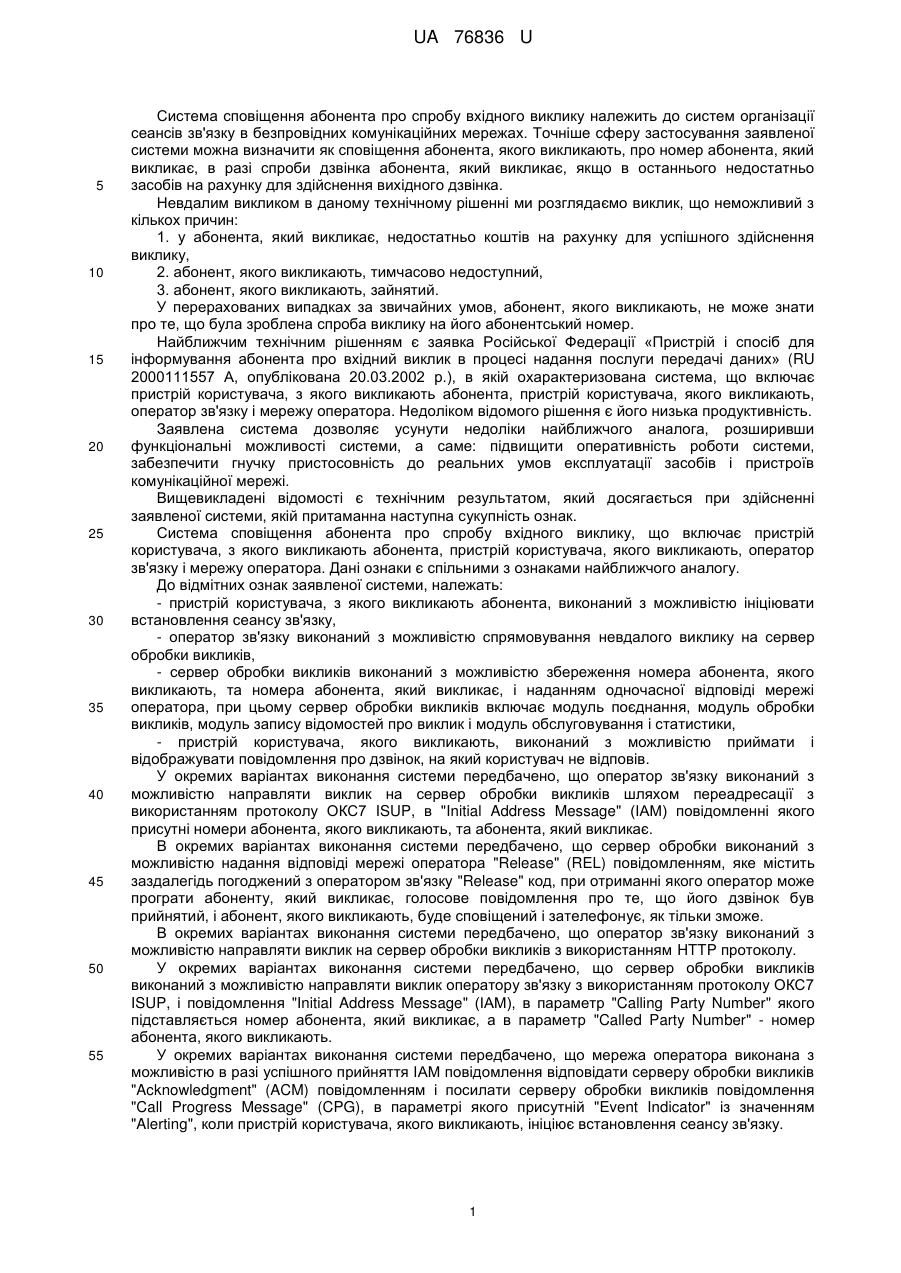

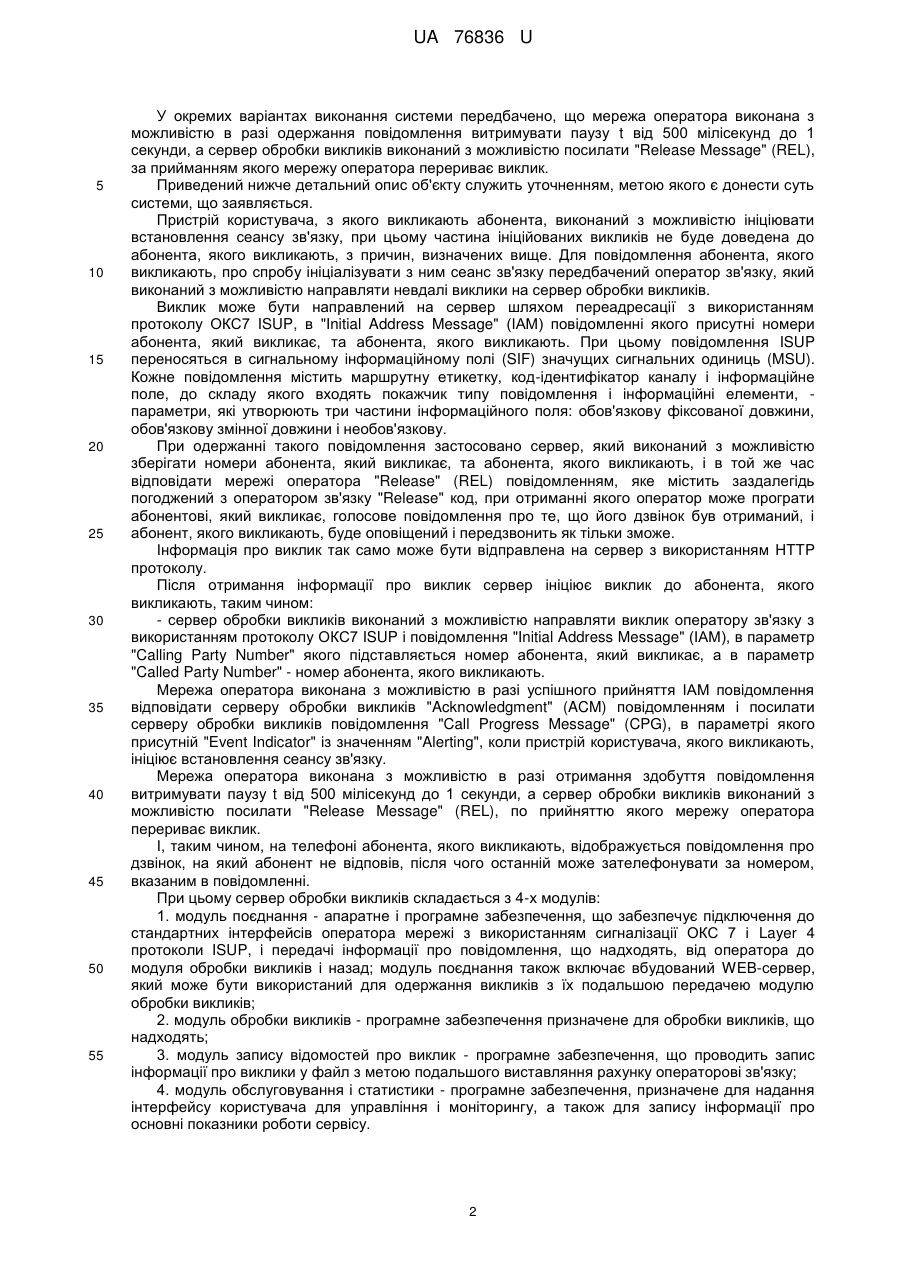

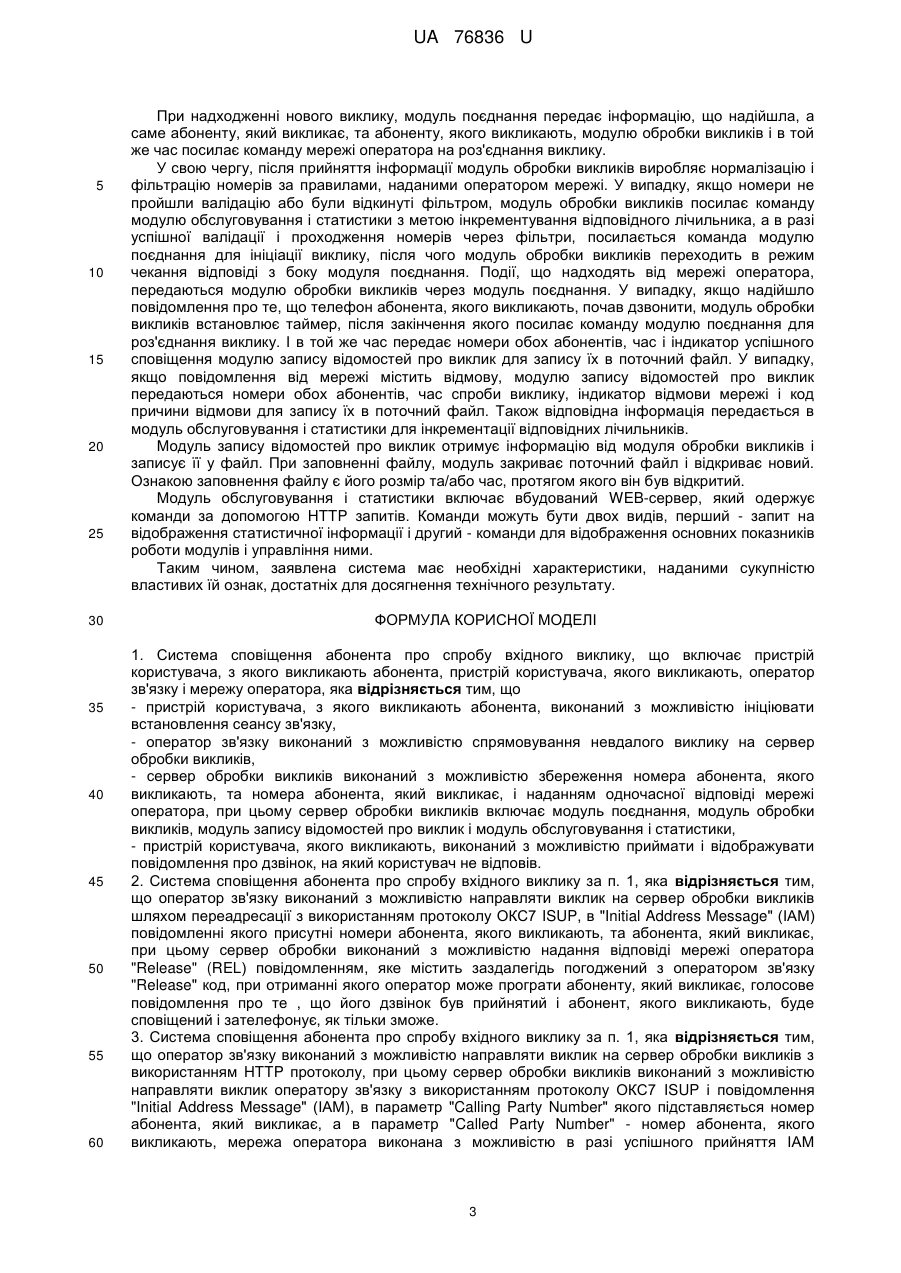

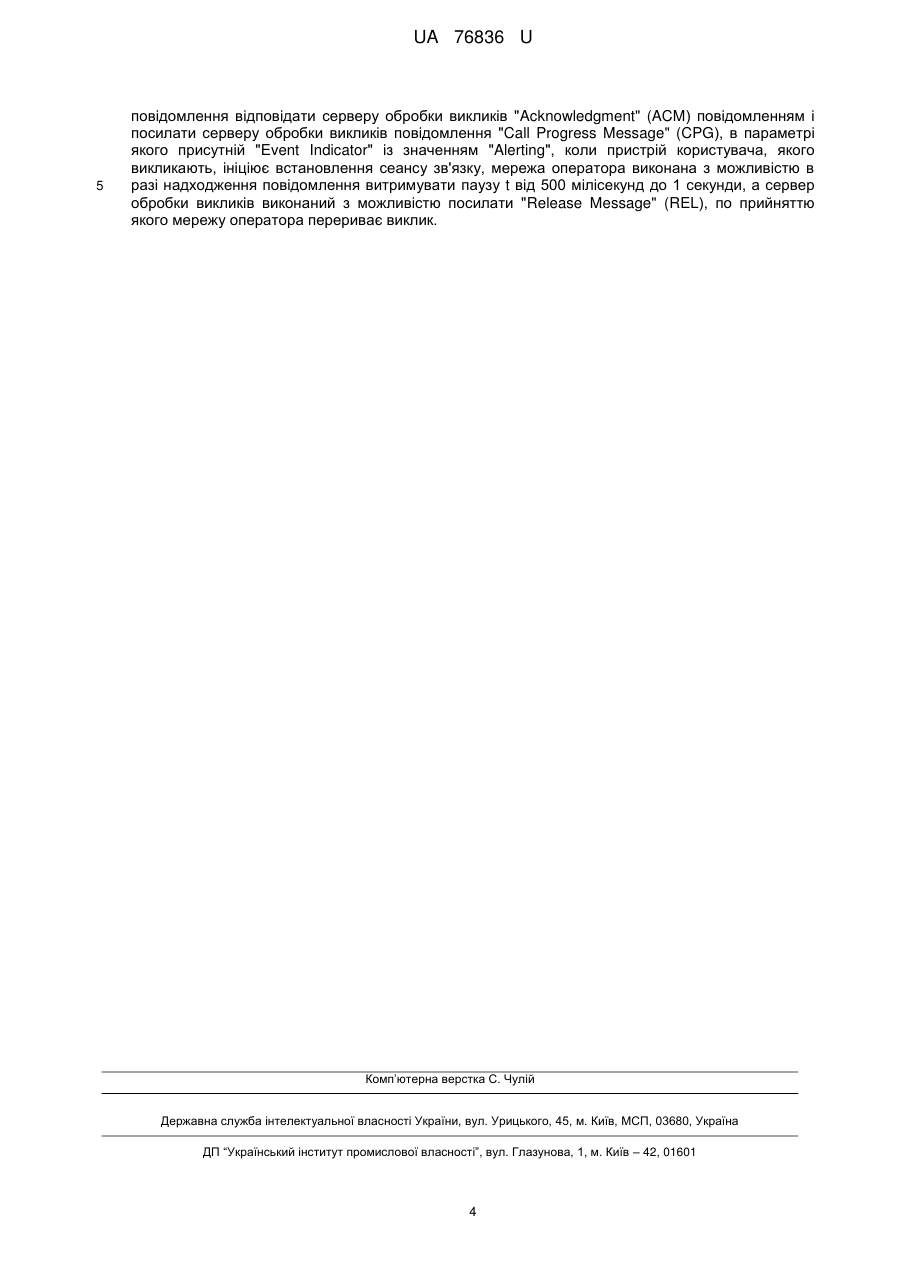

Реферат: Система сповіщення абонента про спробу вхідного виклику включає пристрій користувача, з якого викликають абонента, пристрій користувача, якого викликають, оператор зв'язку і мережу оператора. Сервер обробки викликів включає модуль поєднання, модуль обробки викликів, модуль запису відомостей про виклик і модуль обслуговування і статистики. UA 76836 U (54) СИСТЕМА СПОВІЩЕННЯ АБОНЕНТА ПРО СПРОБУ ВХІДНОГО ВИКЛИКУ UA 76836 U UA 76836 U 5 10 15 20 25 30 35 40 45 50 55 Система сповіщення абонента про спробу вхідного виклику належить до систем організації сеансів зв'язку в безпровідних комунікаційних мережах. Точніше сферу застосування заявленої системи можна визначити як сповіщення абонента, якого викликають, про номер абонента, який викликає, в разі спроби дзвінка абонента, який викликає, якщо в останнього недостатньо засобів на рахунку для здійснення вихідного дзвінка. Невдалим викликом в даному технічному рішенні ми розглядаємо виклик, що неможливий з кількох причин: 1. у абонента, який викликає, недостатньо коштів на рахунку для успішного здійснення виклику, 2. абонент, якого викликають, тимчасово недоступний, 3. абонент, якого викликають, зайнятий. У перерахованих випадках за звичайних умов, абонент, якого викликають, не може знати про те, що була зроблена спроба виклику на його абонентський номер. Найближчим технічним рішенням є заявка Російської Федерації «Пристрій і спосіб для інформування абонента про вхідний виклик в процесі надання послуги передачі даних» (RU 2000111557 А, опублікована 20.03.2002 р.), в якій охарактеризована система, що включає пристрій користувача, з якого викликають абонента, пристрій користувача, якого викликають, оператор зв'язку і мережу оператора. Недоліком відомого рішення є його низька продуктивність. Заявлена система дозволяє усунути недоліки найближчого аналога, розширивши функціональні можливості системи, а саме: підвищити оперативність роботи системи, забезпечити гнучку пристосовність до реальних умов експлуатації засобів і пристроїв комунікаційної мережі. Вищевикладені відомості є технічним результатом, який досягається при здійсненні заявленої системи, якій притаманна наступна сукупність ознак. Система сповіщення абонента про спробу вхідного виклику, що включає пристрій користувача, з якого викликають абонента, пристрій користувача, якого викликають, оператор зв'язку і мережу оператора. Дані ознаки є спільними з ознаками найближчого аналогу. До відмітних ознак заявленої системи, належать: - пристрій користувача, з якого викликають абонента, виконаний з можливістю ініціювати встановлення сеансу зв'язку, - оператор зв'язку виконаний з можливістю спрямовування невдалого виклику на сервер обробки викликів, - сервер обробки викликів виконаний з можливістю збереження номера абонента, якого викликають, та номера абонента, який викликає, і наданням одночасної відповіді мережі оператора, при цьому сервер обробки викликів включає модуль поєднання, модуль обробки викликів, модуль запису відомостей про виклик і модуль обслуговування і статистики, - пристрій користувача, якого викликають, виконаний з можливістю приймати і відображувати повідомлення про дзвінок, на який користувач не відповів. У окремих варіантах виконання системи передбачено, що оператор зв'язку виконаний з можливістю направляти виклик на сервер обробки викликів шляхом переадресації з використанням протоколу ОКС7 ISUP, в "Initial Address Message" (ІАМ) повідомленні якого присутні номери абонента, якого викликають, та абонента, який викликає. В окремих варіантах виконання системи передбачено, що сервер обробки виконаний з можливістю надання відповіді мережі оператора "Release" (REL) повідомленням, яке містить заздалегідь погоджений з оператором зв'язку "Release" код, при отриманні якого оператор може програти абоненту, який викликає, голосове повідомлення про те, що його дзвінок був прийнятий, і абонент, якого викликають, буде сповіщений і зателефонує, як тільки зможе. В окремих варіантах виконання системи передбачено, що оператор зв'язку виконаний з можливістю направляти виклик на сервер обробки викликів з використанням HTTP протоколу. У окремих варіантах виконання системи передбачено, що сервер обробки викликів виконаний з можливістю направляти виклик оператору зв'язку з використанням протоколу ОКС7 ISUP, і повідомлення "Initial Address Message" (ІАМ), в параметр "Calling Party Number" якого підставляється номер абонента, який викликає, а в параметр "Called Party Number" - номер абонента, якого викликають. У окремих варіантах виконання системи передбачено, що мережа оператора виконана з можливістю в разі успішного прийняття ІАМ повідомлення відповідати серверу обробки викликів "Acknowledgment" (ACM) повідомленням і посилати серверу обробки викликів повідомлення "Call Progress Message" (CPG), в параметрі якого присутній "Event Indicator" із значенням "Alerting", коли пристрій користувача, якого викликають, ініціює встановлення сеансу зв'язку. 1 UA 76836 U 5 10 15 20 25 30 35 40 45 50 55 У окремих варіантах виконання системи передбачено, що мережа оператора виконана з можливістю в разі одержання повідомлення витримувати паузу t від 500 мілісекунд до 1 секунди, а сервер обробки викликів виконаний з можливістю посилати "Release Message" (REL), за прийманням якого мережу оператора перериває виклик. Приведений нижче детальний опис об'єкту служить уточненням, метою якого є донести суть системи, що заявляється. Пристрій користувача, з якого викликають абонента, виконаний з можливістю ініціювати встановлення сеансу зв'язку, при цьому частина ініційованих викликів не буде доведена до абонента, якого викликають, з причин, визначених вище. Для повідомлення абонента, якого викликають, про спробу ініціалізувати з ним сеанс зв'язку передбачений оператор зв'язку, який виконаний з можливістю направляти невдалі виклики на сервер обробки викликів. Виклик може бути направлений на сервер шляхом переадресації з використанням протоколу ОКС7 ISUP, в "Initial Address Message" (ІАМ) повідомленні якого присутні номери абонента, який викликає, та абонента, якого викликають. При цьому повідомлення ISUP переносяться в сигнальному інформаційному полі (SIF) значущих сигнальних одиниць (MSU). Кожне повідомлення містить маршрутну етикетку, код-ідентифікатор каналу і інформаційне поле, до складу якого входять покажчик типу повідомлення і інформаційні елементи, параметри, які утворюють три частини інформаційного поля: обов'язкову фіксованої довжини, обов'язкову змінної довжини і необов'язкову. При одержанні такого повідомлення застосовано сервер, який виконаний з можливістю зберігати номери абонента, який викликає, та абонента, якого викликають, і в той же час відповідати мережі оператора "Release" (REL) повідомленням, яке містить заздалегідь погоджений з оператором зв'язку "Release" код, при отриманні якого оператор може програти абонентові, який викликає, голосове повідомлення про те, що його дзвінок був отриманий, і абонент, якого викликають, буде оповіщений і передзвонить як тільки зможе. Інформація про виклик так само може бути відправлена на сервер з використанням HTTP протоколу. Після отримання інформації про виклик сервер ініціює виклик до абонента, якого викликають, таким чином: - сервер обробки викликів виконаний з можливістю направляти виклик оператору зв'язку з використанням протоколу ОКС7 ISUP і повідомлення "Initial Address Message" (ІАМ), в параметр "Calling Party Number" якого підставляється номер абонента, який викликає, а в параметр "Called Party Number" - номер абонента, якого викликають. Мережа оператора виконана з можливістю в разі успішного прийняття ІАМ повідомлення відповідати серверу обробки викликів "Acknowledgment" (ACM) повідомленням і посилати серверу обробки викликів повідомлення "Call Progress Message" (CPG), в параметрі якого присутній "Event Indicator" із значенням "Alerting", коли пристрій користувача, якого викликають, ініціює встановлення сеансу зв'язку. Мережа оператора виконана з можливістю в разі отримання здобуття повідомлення витримувати паузу t від 500 мілісекунд до 1 секунди, а сервер обробки викликів виконаний з можливістю посилати "Release Message" (REL), по прийняттю якого мережу оператора перериває виклик. І, таким чином, на телефоні абонента, якого викликають, відображується повідомлення про дзвінок, на який абонент не відповів, після чого останній може зателефонувати за номером, вказаним в повідомленні. При цьому сервер обробки викликів складається з 4-х модулів: 1. модуль поєднання - апаратне і програмне забезпечення, що забезпечує підключення до стандартних інтерфейсів оператора мережі з використанням сигналізації ОКС 7 і Layer 4 протоколи ISUP, і передачі інформації про повідомлення, що надходять, від оператора до модуля обробки викликів і назад; модуль поєднання також включає вбудований WEB-сервер, який може бути використаний для одержання викликів з їх подальшою передачею модулю обробки викликів; 2. модуль обробки викликів - програмне забезпечення призначене для обробки викликів, що надходять; 3. модуль запису відомостей про виклик - програмне забезпечення, що проводить запис інформації про виклики у файл з метою подальшого виставляння рахунку операторові зв'язку; 4. модуль обслуговування і статистики - програмне забезпечення, призначене для надання інтерфейсу користувача для управління і моніторингу, а також для запису інформації про основні показники роботи сервісу. 2 UA 76836 U 5 10 15 20 25 30 35 40 45 50 55 60 При надходженні нового виклику, модуль поєднання передає інформацію, що надійшла, а саме абоненту, який викликає, та абоненту, якого викликають, модулю обробки викликів і в той же час посилає команду мережі оператора на роз'єднання виклику. У свою чергу, після прийняття інформації модуль обробки викликів виробляє нормалізацію і фільтрацію номерів за правилами, наданими оператором мережі. У випадку, якщо номери не пройшли валідацію або були відкинуті фільтром, модуль обробки викликів посилає команду модулю обслуговування і статистики з метою інкрементування відповідного лічильника, а в разі успішної валідації і проходження номерів через фільтри, посилається команда модулю поєднання для ініціації виклику, після чого модуль обробки викликів переходить в режим чекання відповіді з боку модуля поєднання. Події, що надходять від мережі оператора, передаються модулю обробки викликів через модуль поєднання. У випадку, якщо надійшло повідомлення про те, що телефон абонента, якого викликають, почав дзвонити, модуль обробки викликів встановлює таймер, після закінчення якого посилає команду модулю поєднання для роз'єднання виклику. І в той же час передає номери обох абонентів, час і індикатор успішного сповіщення модулю запису відомостей про виклик для запису їх в поточний файл. У випадку, якщо повідомлення від мережі містить відмову, модулю запису відомостей про виклик передаються номери обох абонентів, час спроби виклику, індикатор відмови мережі і код причини відмови для запису їх в поточний файл. Також відповідна інформація передається в модуль обслуговування і статистики для інкрементації відповідних лічильників. Модуль запису відомостей про виклик отримує інформацію від модуля обробки викликів і записує її у файл. При заповненні файлу, модуль закриває поточний файл і відкриває новий. Ознакою заповнення файлу є його розмір та/або час, протягом якого він був відкритий. Модуль обслуговування і статистики включає вбудований WEB-сервер, який одержує команди за допомогою HTTP запитів. Команди можуть бути двох видів, перший - запит на відображення статистичної інформації і другий - команди для відображення основних показників роботи модулів і управління ними. Таким чином, заявлена система має необхідні характеристики, наданими сукупністю властивих їй ознак, достатніх для досягнення технічного результату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Система сповіщення абонента про спробу вхідного виклику, що включає пристрій користувача, з якого викликають абонента, пристрій користувача, якого викликають, оператор зв'язку і мережу оператора, яка відрізняється тим, що - пристрій користувача, з якого викликають абонента, виконаний з можливістю ініціювати встановлення сеансу зв'язку, - оператор зв'язку виконаний з можливістю спрямовування невдалого виклику на сервер обробки викликів, - сервер обробки викликів виконаний з можливістю збереження номера абонента, якого викликають, та номера абонента, який викликає, і наданням одночасної відповіді мережі оператора, при цьому сервер обробки викликів включає модуль поєднання, модуль обробки викликів, модуль запису відомостей про виклик і модуль обслуговування і статистики, - пристрій користувача, якого викликають, виконаний з можливістю приймати і відображувати повідомлення про дзвінок, на який користувач не відповів. 2. Система сповіщення абонента про спробу вхідного виклику за п. 1, яка відрізняється тим, що оператор зв'язку виконаний з можливістю направляти виклик на сервер обробки викликів шляхом переадресації з використанням протоколу ОКС7 ISUP, в "Initial Address Message" (ІАМ) повідомленні якого присутні номери абонента, якого викликають, та абонента, який викликає, при цьому сервер обробки виконаний з можливістю надання відповіді мережі оператора "Release" (REL) повідомленням, яке містить заздалегідь погоджений з оператором зв'язку "Release" код, при отриманні якого оператор може програти абоненту, який викликає, голосове повідомлення про те , що його дзвінок був прийнятий і абонент, якого викликають, буде сповіщений і зателефонує, як тільки зможе. 3. Система сповіщення абонента про спробу вхідного виклику за п. 1, яка відрізняється тим, що оператор зв'язку виконаний з можливістю направляти виклик на сервер обробки викликів з використанням HTTP протоколу, при цьому сервер обробки викликів виконаний з можливістю направляти виклик оператору зв'язку з використанням протоколу ОКС7 ISUP і повідомлення "Initial Address Message" (ІАМ), в параметр "Calling Party Number" якого підставляється номер абонента, який викликає, а в параметр "Called Party Number" - номер абонента, якого викликають, мережа оператора виконана з можливістю в разі успішного прийняття ІАМ 3 UA 76836 U 5 повідомлення відповідати серверу обробки викликів "Acknowledgment" (ACM) повідомленням і посилати серверу обробки викликів повідомлення "Call Progress Message" (CPG), в параметрі якого присутній "Event Indicator" із значенням "Alerting", коли пристрій користувача, якого викликають, ініціює встановлення сеансу зв'язку, мережа оператора виконана з можливістю в разі надходження повідомлення витримувати паузу t від 500 мілісекунд до 1 секунди, а сервер обробки викликів виконаний з можливістю посилати "Release Message" (REL), по прийняттю якого мережу оператора перериває виклик. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
