Електромагнітостатичний рушій (варіанти)
Формула / Реферат
1. Електромагнітостатичний рушій, що складається з щонайменше одного електромагніта або магніту, що виступають як джерело магнітного поля, магнітопроводу, щонайменше однієї силової обмотки, підключеної до джерела живлення, при цьому магнітопровід є замкненою оболонкою, складеною із двох феромагнітних частин, а джерело магнітного поля розташоване між внутрішніми поверхнями феромагнітних частин з можливістю створення замкненого магнітного поля, причому силова обмотка розташована навколо одного з магнітних полюсів джерела магнітного поля, для перетину її силовими лініями магнітного поля, і має форму геометричних фігур, які забезпечують кут α між напрямом вектора струму у силовій обмотці і напрямом вектора індукції магнітного поля для більшості елементів струму, на які умовно поділена силова обмотка, що підключена до джерела живлення, у діапазоні 0<α<180°, переважно у формі спіралі.
2. Електромагнітостатичний рушій, що складається з магнітопроводу, з щонайменше однієї силової обмотки, підключеної до джерела живлення, при цьому магнітопровід є замкненою оболонкою, складеною із двох феромагнітних частин, з намагніченою ділянкою, що виступає як джерело магнітного поля, а між внутрішніми поверхнями феромагнітних частин розташована магнітопровідна перемичка, розміщена всередині рушія, між двома феромагнітними ділянками, з можливістю створення через неї замкненого магнітного поля, причому силова обмотка розташована навколо одного з торцевих закінчень перемички, для перетину її витків силовими лініями магнітного поля, і має форму геометричних фігур, які забезпечують кут α між напрямом вектора струму у силовій обмотці і напрямом вектора індукції магнітного поля для більшості елементів струму, на які умовно поділена силова обмотка, що підключена до джерела живлення, у діапазоні 0<α<180°, переважно у формі спіралі.
Текст

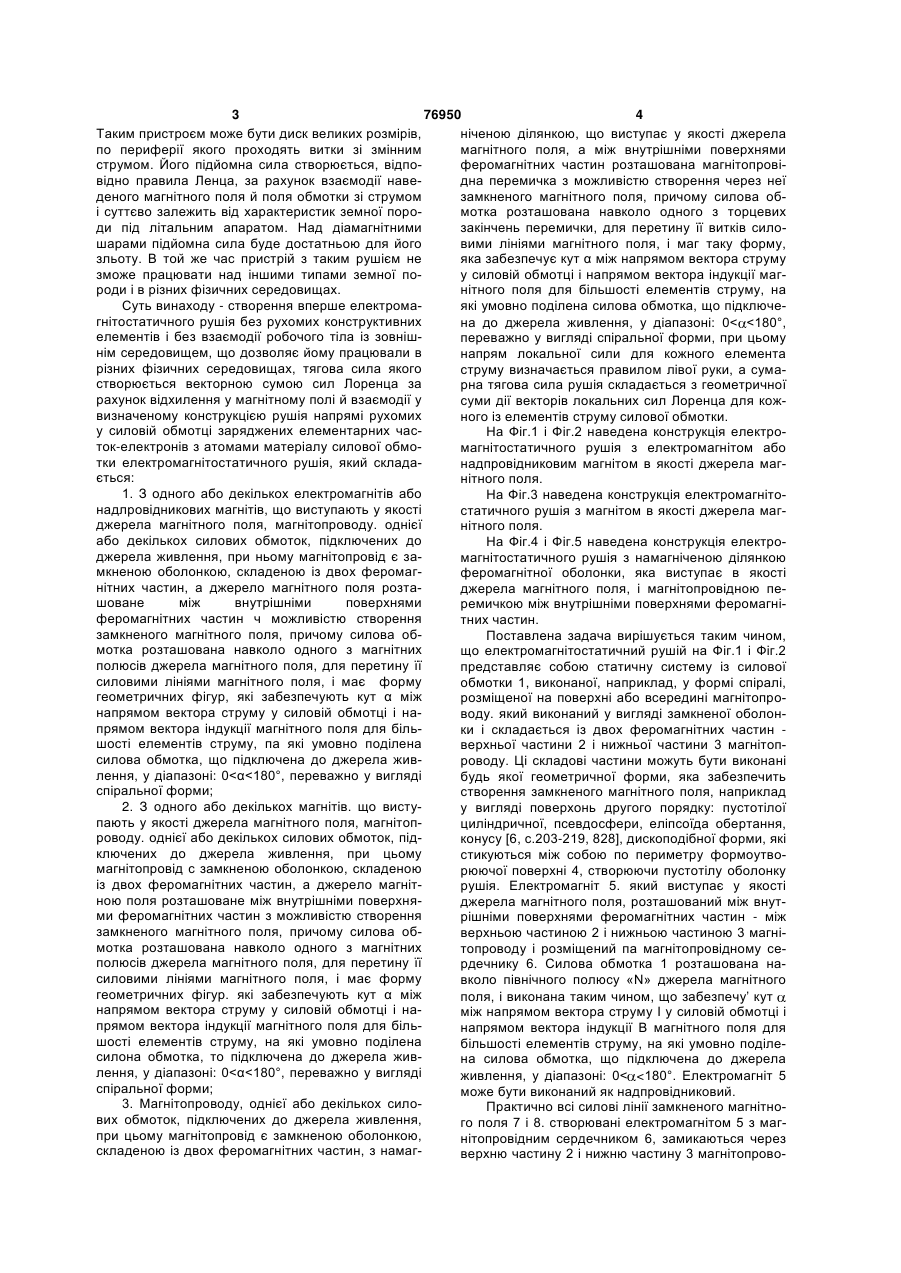

1. Електромагнітостатичний рушій, що складається з щонайменше одного електромагніта або магніту, що виступають як джерело магнітного поля, магнітопроводу, щонайменше однієї силової обмотки, підключеної до джерела живлення, при цьому магнітопровід є замкненою оболонкою, складеною із двох феромагнітних частин, а джерело магнітного поля розташоване між внутрішніми поверхнями феромагнітних частин з можливістю створення замкненого магнітного поля, причому силова обмотка розташована навколо одного з магнітних полюсів джерела магнітного поля, для перетину її силовими лініями магнітного поля, і має форму геометричних фігур, які забезпечують кут α між напрямом вектора струму у си C2 2 (19) 1 3 76950 4 Таким пристроєм може бути диск великих розмірів, ніченою ділянкою, що виступає у якості джерела по периферії якого проходять витки зі змінним магнітного поля, а між внутрішніми поверхнями струмом. Його підйомна сила створюється, відпоферомагнітних частин розташована магнітопровівідно правила Ленца, за рахунок взаємодії наведна перемичка з можливістю створення через неї деного магнітного поля й поля обмотки зі струмом замкненого магнітного поля, причому силова обі суттєво залежить від характеристик земної поромотка розташована навколо одного з торцевих ди під літальним апаратом. Над діамагнітними закінчень перемички, для перетину її витків силошарами підйомна сила буде достатньою для його вими лініями магнітного поля, і маг таку форму, зльоту. В той же час пристрій з таким рушієм не яка забезпечує кут α між напрямом вектора струму зможе працювати над іншими типами земної поу силовій обмотці і напрямом вектора індукції магроди і в різних фізичних середовищах. нітного поля для більшості елементів струму, на Суть винаходу - створення вперше електромаякі умовно поділена силова обмотка, що підключегнітостатичного рушія без рухомих конструктивних на до джерела живлення, у діапазоні: 0<
ДивитисяДодаткова інформація
Назва патенту англійськоюElectromagnetic driver (variants)
Автори англійськоюPohribniak Volodymyr Petrovych
Назва патенту російськоюЭлектромагнитный движитель (варианты)
Автори російськоюПогрибняк Владимир Петрович
МПК / Мітки
МПК: H02N 1/00, H02K 41/00, H02N 15/00
Мітки: електромагнітостатичний, рушій, варіанти
