Формула / Реферат

1. Електромагнітний рушій, що включає корпус, в якому розташовані електромагніт з обмоткою і рухомим якорем та пружину оберненої дії, що встановлена з можливістю взаємодії з якорем та корпусом, а обмотка електромагніта має клеми для її підключення через вимикач до блоку живлення, який відрізняється тим, що електромагнітний рушій виконаний у вигляді ланцюга, який включає щонайменше два електромагніти, а корпус кожного попереднього електромагніта механічно з'єднаний з якорем наступного.

2. Електромагнітний рушій за п. 1, який відрізняється тим, що вісьовий рух якоря і-го електромагніта Xі ланцюга дорівнює подвійному руху якоря попереднього електромагніта Хі-1: Xі=2Хі-1.

3. Електромагнітний рушій за п. 1, який відрізняється тим, що корпус кожного попереднього електромагніта шарнірно з'єднаний з якорем наступного.

4. Електромагнітний рушій за п. 1, який відрізняється тим, що корпус кожного попереднього електромагніта жорстко з'єднаний з якорем наступного.

5. Електромагнітний рушій за п. 1, який відрізняється тим, що електромагніти встановлені з можливістю виконання вісьового руху на відстань, яка дорівнює рухові якорів всіх електромагнітів ланцюга, на обмотки яких подано електричний струм.

6. Електромагнітний рушій за п. 1, який відрізняється тим, що щонайменше один із електромагнітів ланцюга встановлений з можливістю виконання вісьового руху у одному, а інші - у протилежному напрямку.

Текст

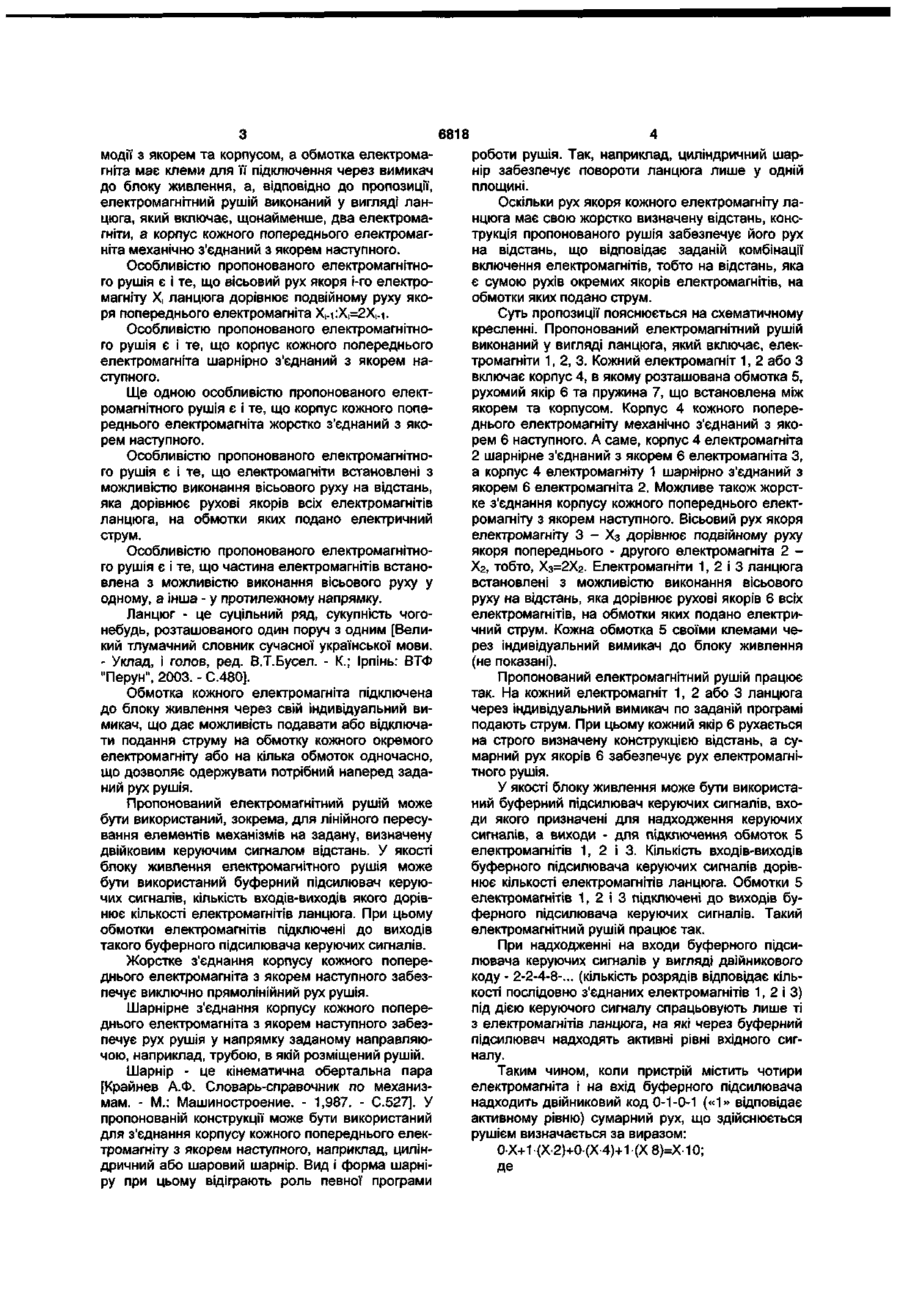

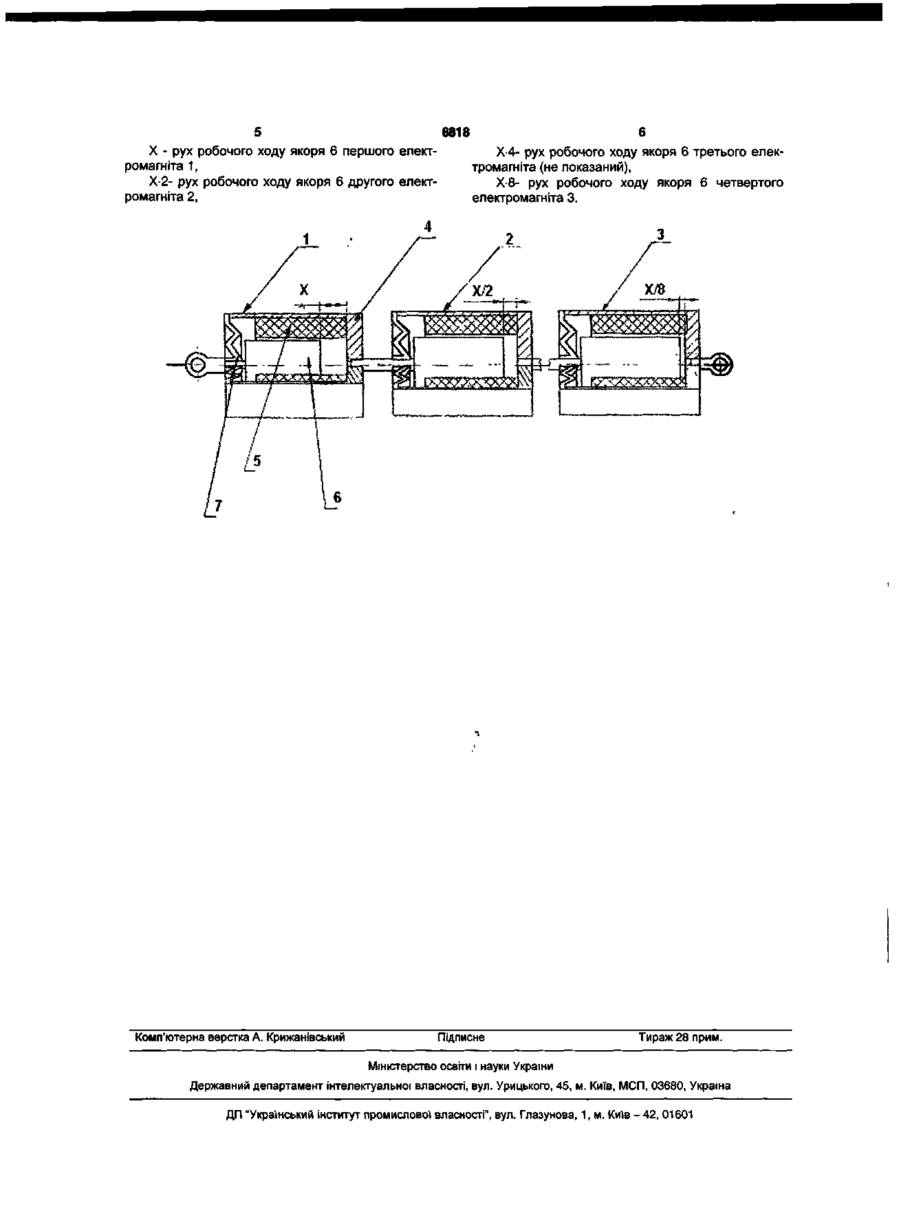

1. Електромагнітний рушій, що включає корпус, в якому розташовані електромагніт з обмоткою і рухомим якорем та пружину оберненої дії, що встановлена з можливістю взаємодії з якорем та корпусом, а обмотка електромагніта має клеми для її підключення через вимикач до блоку живлення, який відрізняється тим, що електромагнітний рушій виконаний у вигляді ланцюга, який включає щонайменше два електромагніти, а корпус кожного попереднього електромагніта механічно з'єднаний з якорем наступного. 2. Електромагнітний рушій за п. 1, який відрізняється тим, що вісьовий рух якоря і-го електромагніта X, ланцюга дорівнює подвійному руху якоря попереднього електромагніта Хи: Х,=2ХИ. 3. Електромагнітний рушій за п. 1, який відрізняється тим, що корпус кожного попереднього електромагніта шарнірно з'єднаний з якорем наступного. 4. Електромагнітний рушій за п. 1, який відрізняється тим, що корпус кожного попереднього електромагніта жорстко з'єднаний з якорем наступного. 5. Електромагнітний рушій за п. 1, який відрізняється тим, що електромагніти встановлені з можливістю виконання вісьового руху на відстань, яка дорівнює рухові якорів всіх електромагнітів ланцюга, на обмотки яких подано електричний струм. 6. Електромагнітний рушій за п. 1, який відрізняється тим, що щонайменше один із електромагнітів ланцюга встановлений з можливістю виконання вісьового руху у одному, а інші - у протилежному напрямку. Пропонована корисна модель відноситься до конструкцій рушіїв, призначених для створення обернено-поступального руху робочого органу, а більш точно, до електромагнітного рушія, хід робочого органу якого у одному напрямку відбувається за допомогою дії магнітних сил, створених обмоткою електромагніта, а оберненого - під дією пружини. Пропонований рушій може бути використаний, зокрема, у якості виконуючого елемента в системах автоматичного регулювання. Найбільш близьким до пропонованого за технічною суттю є електромагнітний рушій, що включає корпус, в якому розташовані електромагніт з обмоткою і рухомим якорем та пружину оберненої дії, що встановлена з можливістю взаємодії з якорем та корпусом, а обмотка електромагніта має клеми для її підключення через вимикач до блоку живлення [А.с. №385379 СССР, МКИ2 Н02КЗЗ/02, Опубл. 29.05.1973. Бюл. №25]. Якір описаного рушія виготовлений у вигляді стрижня, один кінець якого закріплений шарнірне, а другий - вільний, що надає йому можливість виконання коливальних рухів у жорстко заданих межах . Недолік конструкції полягає в тому, що рух виконуючого елемента описаного рушія обмежений рухом якоря електромагніта - він не може бути більшим або меншим, оскільки жорстко заданий самою конструкцією. У основу пропонованої корисної моделі поставлена задача створення такого електромагнітного рушія, рух виконуючого елемента якого можна було б задавати і змінювати у відповідності до різноманітних технологічних вимог шляхом використання ланцюга з послідовно механічно з'єднаних електромагнітів, кожний з яких підключений до блоку живлення через свій індивідуальний вимикач. Поставлена задача вирішується у пропонованому пристрої, що, як і відомий електромагнітний рушій, включає корпус, в якому розташовані електромагніт з обмоткою і рухомим якорем та пружину оберненої дії, що встановлена з можливістю взає 00 ^™ 00 6818 модії з якорем та корпусом, а обмотка електромагніта має клеми для її підключення через вимикач до блоку живлення, а, відповідно до пропозиції, електромагнітний рушій виконаний у вигляді ланцюга, який включає, щонайменше, два електромагніти, а корпус кожного попереднього електромагніта механічно з'єднаний з якорем наступного. Особливістю пропонованого електромагнітного рушія є і те, що вісьовий рух якоря і-го електромагніту X, ланцюга дорівнює подвійному руху якоря попереднього електромагніта Х,-і:Х,=2Х,-і. Особливістю пропонованого електромагнітного рушія є і те, що корпус кожного попереднього електромагніта шарнірно з'єднаний з якорем наступного. Ще одною особливістю пропонованого електромагнітного рушія є і те, що корпус кожного попереднього електромагніта жорстко з'єднаний з якорем наступного. Особливістю пропонованого електромагнітного рушія є і те, що електромагніти встановлені з можливістю виконання вісьового руху на відстань, яка дорівнює рухові якорів всіх електромагнітів ланцюга, на обмотки яких подано електричний струм. Особливістю пропонованого електромагнітного рушія є і те, що частина електромагнітів встановлена з можливістю виконання вісьового руху у одному, а інша - у протилежному напрямку. Ланцюг - це суцільний ряд, сукупність чогонебудь, розташованого один поруч з одним [Великий тлумачний словник сучасної української мови. - Уклад, і голов, ред. В.Т.Бусел. - К.; Ірпінь: ВТФ "Перун", 2003. - С.480]. Обмотка кожного електромагніта підключена до блоку живлення через свій індивідуальний вимикач, що дає можливість подавати або відключати подання струму на обмотку кожного окремого електромагніту або на кілька обмоток одночасно, що дозволяє одержувати потрібний наперед заданий рух рушія. Пропонований електромагнітний рушій може бути використаний, зокрема, для лінійного пересування елементів механізмів на задану, визначену двійковим керуючим сигналом відстань. У якості блоку живлення електромагнітного рушія може бути використаний буферний підсилювач керуючих сигналів, кількість входів-виходів якого дорівнює кількості електромагнітів ланцюга. При цьому обмотки електромагнітів підключені до виходів такого буферного підсилювача керуючих сигналів. Жорстке з'єднання корпусу кожного попереднього електромагніта з якорем наступного забезпечує виключно прямолінійний рух рушія. Шарнірне з'єднання корпусу кожного попереднього електромагніта з якорем наступного забезпечує рух рушія у напрямку заданому направляючою, наприклад, трубою, в якій розміщений рушій. Шарнір - це кінематична обертальна пара [Крайнев А.Ф. Словарь-справочник по механизмам. - М.: Машиностроение. - 1,987. - С.527]. У пропонованій конструкції може бути використаний для з'єднання корпусу кожного попереднього електромагніту з якорем наступного, наприклад, циліндричний або шаровий шарнір. Вид і форма шарніру при цьому відіграють роль певної програми роботи рушія. Так, наприклад, циліндричний шарнір забезпечує повороти ланцюга лише у одній площині. Оскільки рух якоря кожного електромагніту ланцюга має свою жорстко визначену відстань, конструкція пропонованого рушія забезпечує його рух на відстань, що відповідає заданій комбінації включення електромагнітів, тобто на відстань, яка є сумою рухів окремих якорів електромагнітів, на обмотки яких подано струм. Суть пропозиції пояснюється на схематичному кресленні. Пропонований електромагнітний рушій виконаний у вигляді ланцюга, який включає, електромагніти 1,2,3. Кожний електромагніт 1, 2 або З включає корпус 4, в якому розташована обмотка 5, рухомий якір 6 та пружина 7, що встановлена між якорем та корпусом. Корпус 4 кожного попереднього електромагніту механічно з'єднаний з якорем 6 наступного. А саме, корпус 4 електромагніта 2 шарнірне з'єднаний з якорем 6 електромагніта З, а корпус 4 електромагніту 1 шарнірно з'єднаний з якорем 6 електромагніта 2. Можливе також жорстке з'єднання корпусу кожного попереднього електромагніту з якорем наступного. Вісьовий рух якоря електромагніту 3 - Хз дорівнює подвійному руху якоря попереднього - другого електромагніта 2 Х2, тобто, Хз=2Хг. Електромагніти 1, 2 і 3 ланцюга встановлені з можливістю виконання вісьового руху на відстань, яка дорівнює рухові якорів 6 всіх електромагнітів, на обмотки яких подано електричний струм. Кожна обмотка 5 своїми клемами через індивідуальний вимикач до блоку живлення (не показані). Пропонований електромагнітний рушій працює так. На кожний електромагніт 1, 2 або 3 ланцюга через індивідуальний вимикач по заданій програмі подають струм. При цьому кожний якір 6 рухається на строго визначену конструкцією відстань, а сумарний рух якорів 6 забезпечує рух електромагнітного рушія. У якості блоку живлення може бути використаний буферний підсилювач керуючих сигналів, входи якого призначені для надходження керуючих сигналів, а виходи - для підключення обмоток 5 електромагнітів 1, 2 і 3. Кількість входів-виходів буферного підсилювача керуючих сигналів дорівнює кількості електромагнітів ланцюга. Обмотки 5 електромагнітів 1, 2 і 3 підключені до виходів буферного підсилювача керуючих сигналів. Такий електромагнітний рушій працює так. При надходженні на входи буферного підсилювача керуючих сигналів у вигляді двійникового коду - 2-2-4-8-... (кількість розрядів відповідає кількості послідовно з'єднаних електромагнітів 1, 2 і 3) під дією керуючого сигналу спрацьовують лише ті 3 електромагнітів ланцюга, на які через буферний підсилювач надходять активні рівні вхідного сигналу. Таким чином, коли пристрій містить чотири електромагніта і на вхід буферного підсилювача надходить двійниковий код 0-1-0-1 («1» відповідає активному рівню) сумарний рух, що здійснюється рушієм визначається за виразом: 0Х+1(Х2)+0(Х-4)+1(Х8)=ХЮ; де 5 6818 б X - рух робочого ходу якоря 6 першого електX 4- рух робочого ходу якоря 6 третього елекромагніта 1, тромагніта (не показаний), X 2- рух робочого ходу якоря 6 другого електX 8- рух робочого ходу якоря 6 четвертого ромагніта 2, електромагніта 3. Комп'ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Electromagnetic driver

Автори англійською

Zhylenko Valerii Dmytrovych, Rodin Sergii Henadiiovych

Назва патенту російською

Электромагнитный движитель

Автори російською

Жиленко Валерий Дмитриевич, Родин Сергей Геннадиевич

МПК / Мітки

МПК: H02K 33/00

Мітки: електромагнітний, рушій

Код посилання
