Комплекс для надання послуг зв’язку

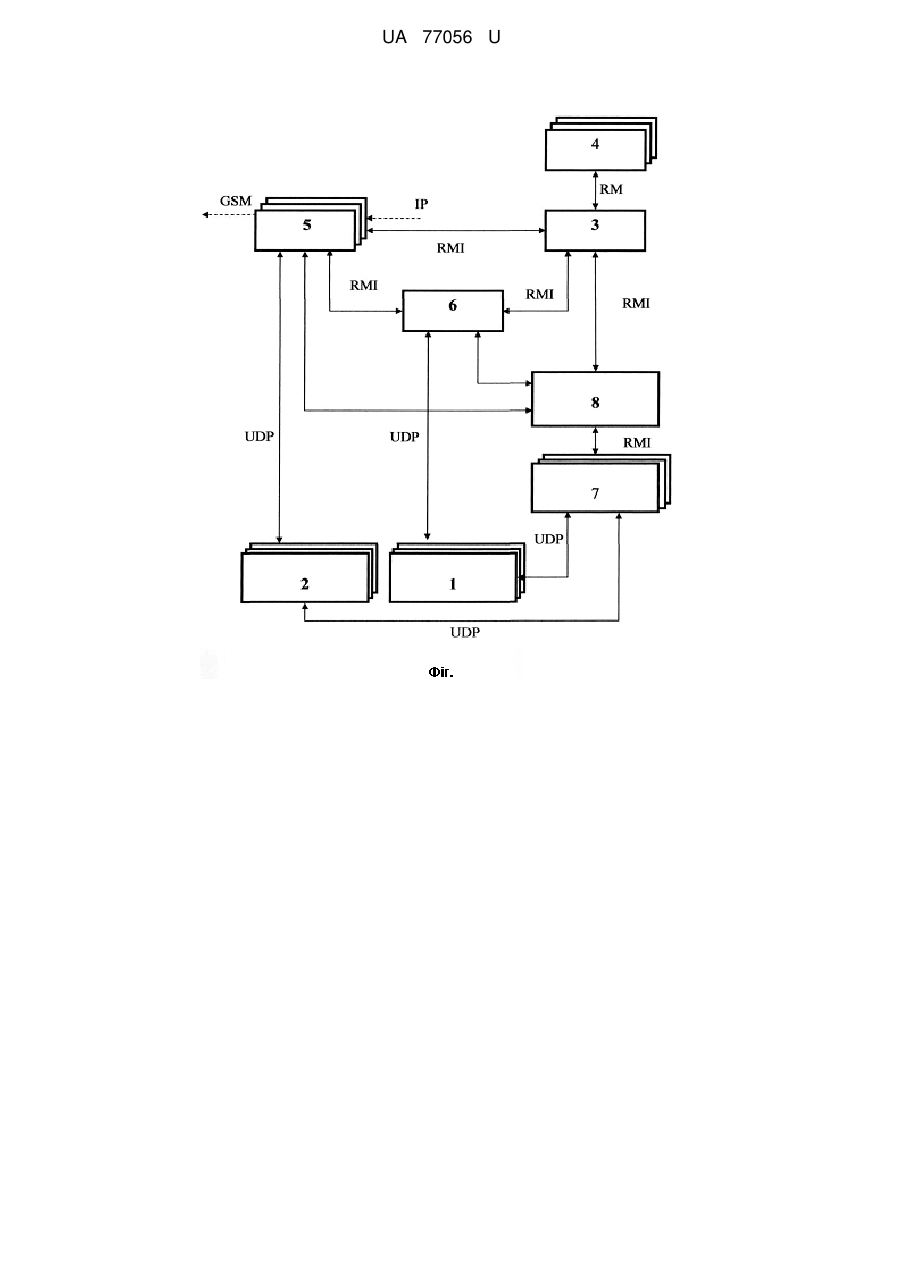

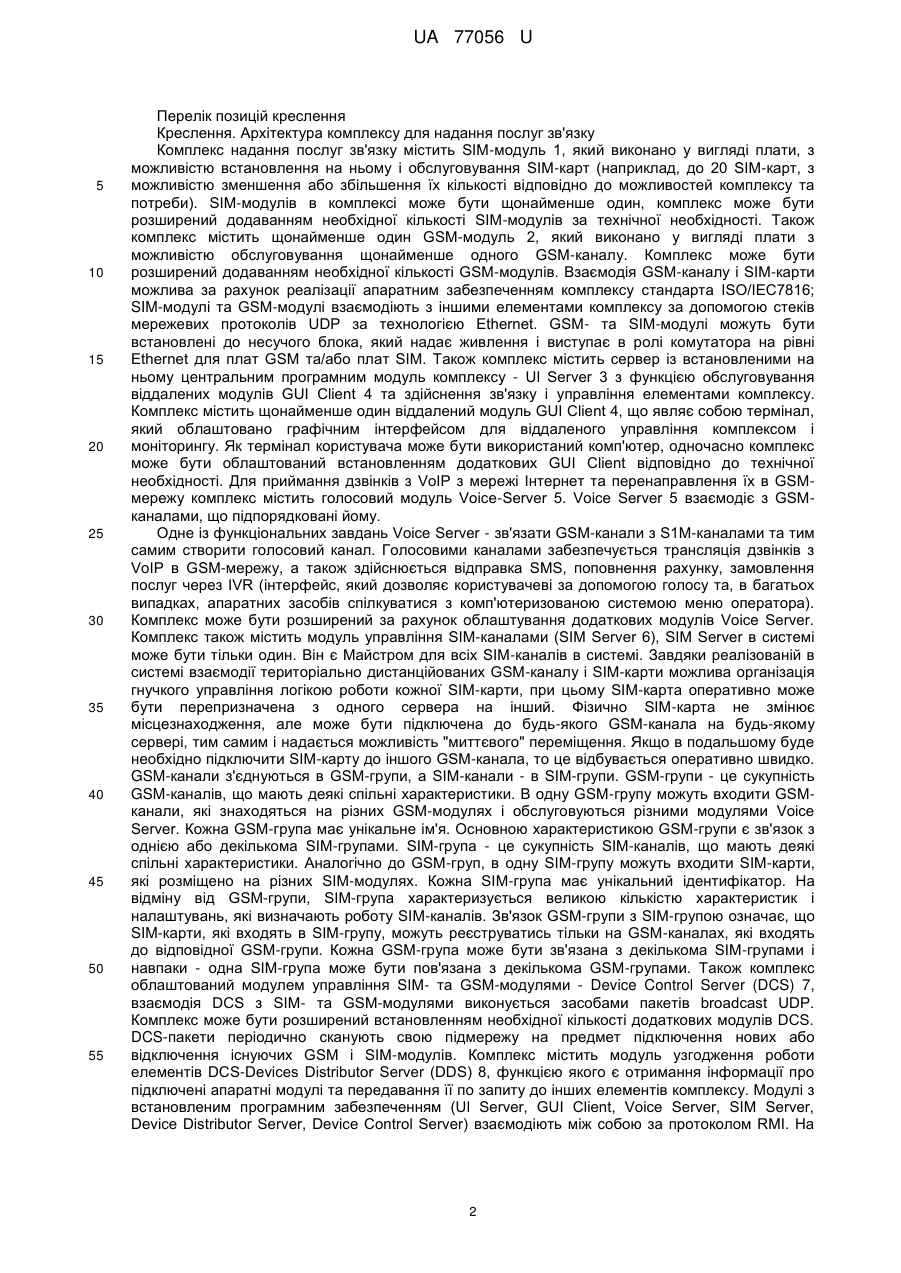

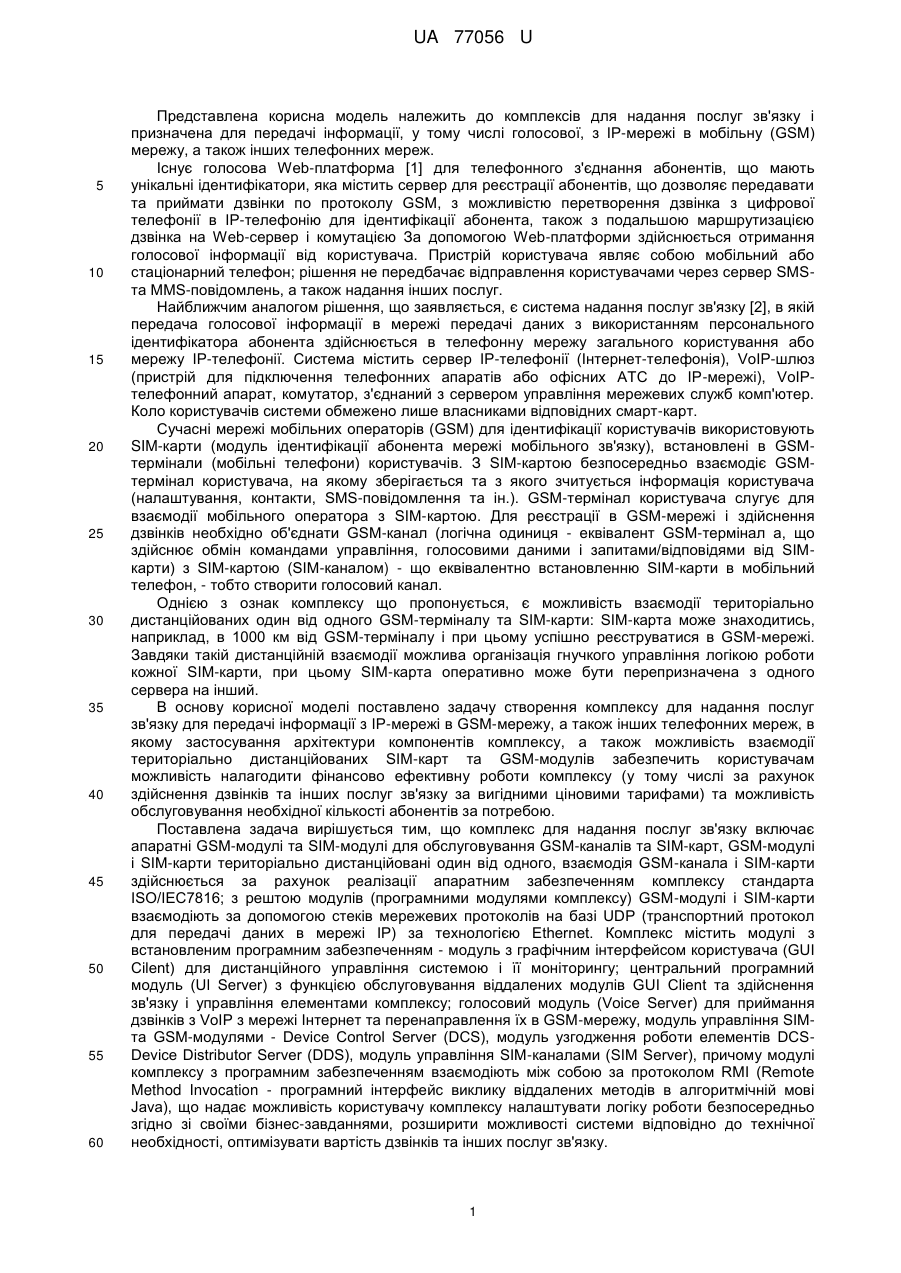

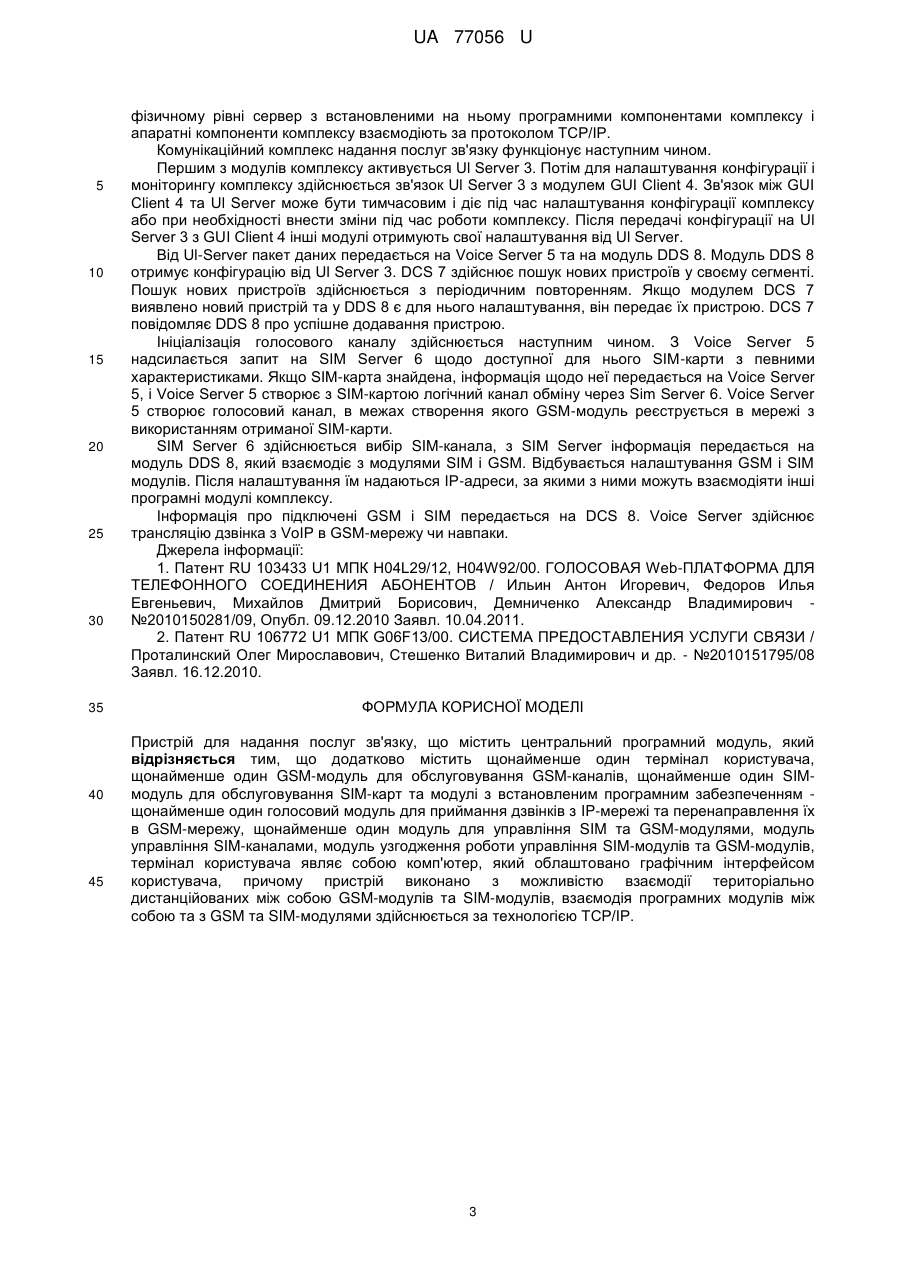

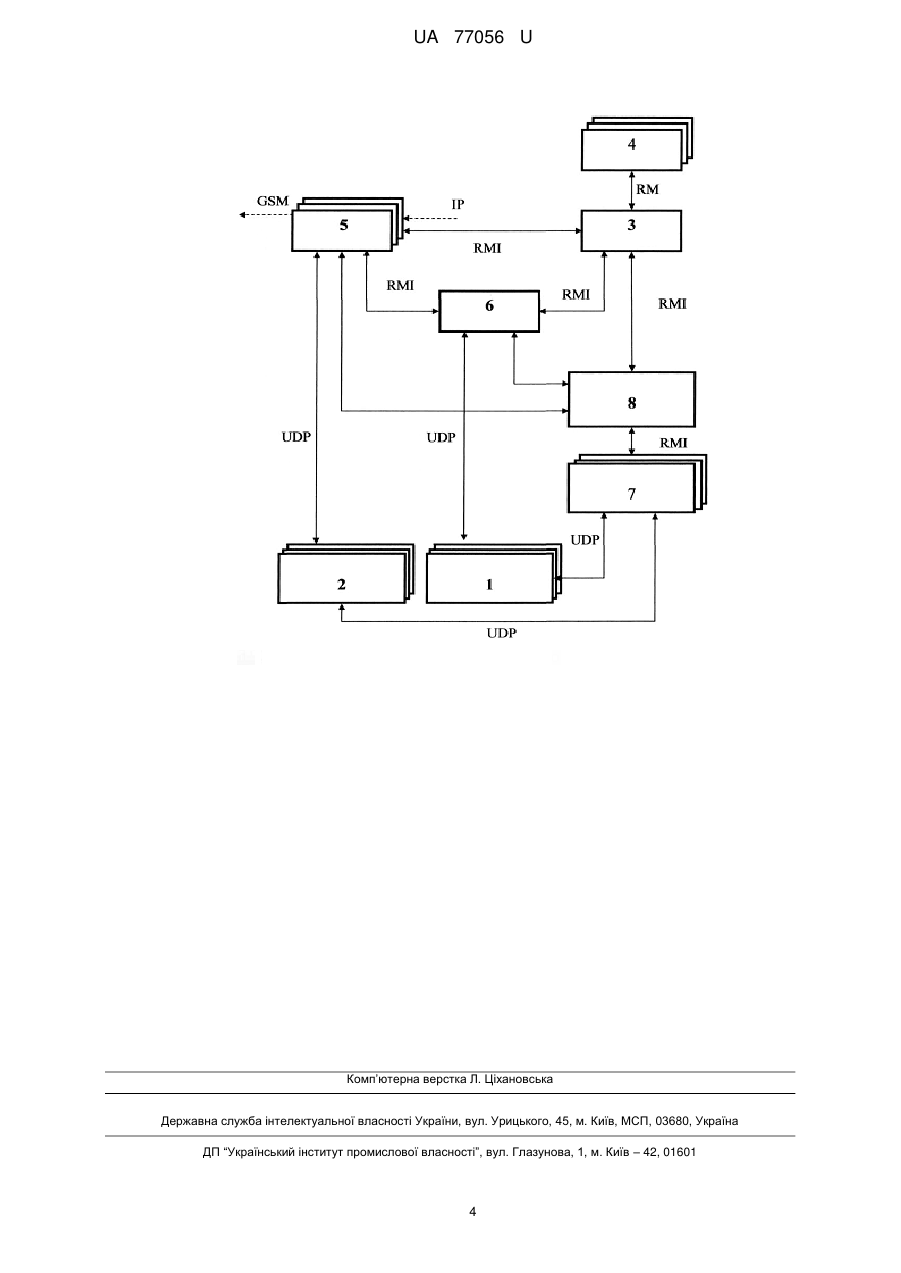

Реферат: Пристрій для надання послуг зв'язку містить центральний програмний модуль. Додатково він містить щонайменше один термінал користувача, щонайменше один GSM-модуль для обслуговування GSM-каналів, щонайменше один SIM-модуль для обслуговування SIM-карт та модулі з встановленим програмним забезпеченням - щонайменше один голосовий модуль для приймання дзвінків з IP-мережі та перенаправления їх в GSM-мережу, щонайменше один модуль для управління SIM та GSM-модулями, модуль управління SIM-каналами, модуль узгодження роботи управління SIM-модулів та GSM-модулів. Термінал користувача являє собою комп'ютер, який облаштовано графічним інтерфейсом користувача. Пристрій виконано з можливістю взаємодії територіально дистанційованих між собою GSM-модулів та SIM-модулів. Взаємодія програмних модулів між собою та з GSM та SIM-модулями здійснюється за технологією TCP/IP. UA 77056 U (54) КОМПЛЕКС ДЛЯ НАДАННЯ ПОСЛУГ ЗВ'ЯЗКУ UA 77056 U UA 77056 U 5 10 15 20 25 30 35 40 45 50 55 60 Представлена корисна модель належить до комплексів для надання послуг зв'язку і призначена для передачі інформації, у тому числі голосової, з ІР-мережі в мобільну (GSM) мережу, а також інших телефонних мереж. Існує голосова Web-платформа [1] для телефонного з'єднання абонентів, що мають унікальні ідентифікатори, яка містить сервер для реєстрації абонентів, що дозволяє передавати та приймати дзвінки по протоколу GSM, з можливістю перетворення дзвінка з цифрової телефонії в IP-телефонію для ідентифікації абонента, також з подальшою маршрутизацією дзвінка на Web-сервер і комутацією За допомогою Web-платформи здійснюється отримання голосової інформації від користувача. Пристрій користувача являє собою мобільний або стаціонарний телефон; рішення не передбачає відправлення користувачами через сервер SMSта MMS-повідомлень, а також надання інших послуг. Найближчим аналогом рішення, що заявляється, є система надання послуг зв'язку [2], в якій передача голосової інформації в мережі передачі даних з використанням персонального ідентифікатора абонента здійснюється в телефонну мережу загального користування або мережу IP-телефонії. Система містить сервер IP-телефонії (Інтернет-телефонія), VoIP-шлюз (пристрій для підключення телефонних апаратів або офісних АТС до ІР-мережі), VoIPтелефонний апарат, комутатор, з'єднаний з сервером управління мережевих служб комп'ютер. Коло користувачів системи обмежено лише власниками відповідних смарт-карт. Сучасні мережі мобільних операторів (GSM) для ідентифікації користувачів використовують SIM-карти (модуль ідентифікації абонента мережі мобільного зв'язку), встановлені в GSMтермінали (мобільні телефони) користувачів. З SIM-картою безпосередньо взаємодіє GSMтермінал користувача, на якому зберігається та з якого зчитується інформація користувача (налаштування, контакти, SMS-повідомлення та ін.). GSM-термінал користувача слугує для взаємодії мобільного оператора з SIM-картою. Для реєстрації в GSM-мережі і здійснення дзвінків необхідно об'єднати GSM-канал (логічна одиниця - еквівалент GSM-термінал а, що здійснює обмін командами управління, голосовими даними і запитами/відповідями від SIMкарти) з SIM-картою (SIM-каналом) - що еквівалентно встановленню SIM-карти в мобільний телефон, - тобто створити голосовий канал. Однією з ознак комплексу що пропонується, є можливість взаємодії територіально дистанційованих один від одного GSM-терміналу та SIM-карти: SIM-карта може знаходитись, наприклад, в 1000 км від GSM-терміналу і при цьому успішно реєструватися в GSM-мережі. Завдяки такій дистанційній взаємодії можлива організація гнучкого управління логікою роботи кожної SIM-карти, при цьому SIM-карта оперативно може бути перепризначена з одного сервера на інший. В основу корисної моделі поставлено задачу створення комплексу для надання послуг зв'язку для передачі інформації з IP-мережі в GSM-мережу, а також інших телефонних мереж, в якому застосування архітектури компонентів комплексу, а також можливість взаємодії територіально дистанційованих SIM-карт та GSM-модулів забезпечить користувачам можливість налагодити фінансово ефективну роботи комплексу (у тому числі за рахунок здійснення дзвінків та інших послуг зв'язку за вигідними ціновими тарифами) та можливість обслуговування необхідної кількості абонентів за потребою. Поставлена задача вирішується тим, що комплекс для надання послуг зв'язку включає апаратні GSM-модулі та SIM-модулі для обслуговування GSM-каналів та SIM-карт, GSM-модулі і SIM-карти територіально дистанційовані один від одного, взаємодія GSM-канала і SIM-карти здійснюється за рахунок реалізації апаратним забезпеченням комплексу стандарта ISO/IEC7816; з рештою модулів (програмними модулями комплексу) GSM-модулі і SIM-карти взаємодіють за допомогою стеків мережевих протоколів на базі UDP (транспортний протокол для передачі даних в мережі IP) за технологією Ethernet. Комплекс містить модулі з встановленим програмним забезпеченням - модуль з графічним інтерфейсом користувача (GUI Cilent) для дистанційного управління системою і її моніторингу; центральний програмний модуль (Ul Server) з функцією обслуговування віддалених модулів GUI Client та здійснення зв'язку і управління елементами комплексу; голосовий модуль (Voice Server) для приймання дзвінків з VoIP з мережі Інтернет та перенаправлення їх в GSM-мережу, модуль управління SIMта GSM-модулями - Device Control Server (DCS), модуль узгодження роботи елементів DCSDevice Distributor Server (DDS), модуль управління SIM-каналами (SIM Server), причому модулі комплексу з програмним забезпеченням взаємодіють між собою за протоколом RMI (Remote Method Invocation - програмний інтерфейс виклику віддалених методів в алгоритмічній мові Java), що надає можливість користувачу комплексу налаштувати логіку роботи безпосередньо згідно зі своїми бізнес-завданнями, розширити можливості системи відповідно до технічної необхідності, оптимізувати вартість дзвінків та інших послуг зв'язку. 1 UA 77056 U 5 10 15 20 25 30 35 40 45 50 55 Перелік позицій креслення Креслення. Архітектура комплексу для надання послуг зв'язку Комплекс надання послуг зв'язку містить SIM-модуль 1, який виконано у вигляді плати, з можливістю встановлення на ньому і обслуговування SIM-карт (наприклад, до 20 SIM-карт, з можливістю зменшення або збільшення їх кількості відповідно до можливостей комплексу та потреби). SIM-модулів в комплексі може бути щонайменше один, комплекс може бути розширений додаванням необхідної кількості SIM-модулів за технічної необхідності. Також комплекс містить щонайменше один GSM-модуль 2, який виконано у вигляді плати з можливістю обслуговування щонайменше одного GSM-каналу. Комплекс може бути розширений додаванням необхідної кількості GSM-модулів. Взаємодія GSM-каналу і SIM-карти можлива за рахунок реалізації апаратним забезпеченням комплексу стандарта ISO/IEC7816; SIM-модулі та GSM-модулі взаємодіють з іншими елементами комплексу за допомогою стеків мережевих протоколів UDP за технологією Ethernet. GSM- та SIM-модулі можуть бути встановлені до несучого блока, який надає живлення і виступає в ролі комутатора на рівні Ethernet для плат GSM та/або плат SIM. Також комплекс містить сервер із встановленими на ньому центральним програмним модуль комплексу - Ul Server 3 з функцією обслуговування віддалених модулів GUI Client 4 та здійснення зв'язку і управління елементами комплексу. Комплекс містить щонайменше один віддалений модуль GUI Client 4, що являє собою термінал, який облаштовано графічним інтерфейсом для віддаленого управління комплексом і моніторингу. Як термінал користувача може бути використаний комп'ютер, одночасно комплекс може бути облаштований встановленням додаткових GUI Client відповідно до технічної необхідності. Для приймання дзвінків з VoIP з мережі Інтернет та перенаправлення їх в GSMмережу комплекс містить голосовий модуль Voice-Server 5. Voice Server 5 взаємодіє з GSMканалами, що підпорядковані йому. Одне із функціональних завдань Voice Server - зв'язати GSM-канали з S1M-каналами та тим самим створити голосовий канал. Голосовими каналами забезпечується трансляція дзвінків з VoIP в GSM-мережу, а також здійснюється відправка SMS, поповнення рахунку, замовлення послуг через IVR (інтерфейс, який дозволяє користувачеві за допомогою голосу та, в багатьох випадках, апаратних засобів спілкуватися з комп'ютеризованою системою меню оператора). Комплекс може бути розширений за рахунок облаштування додаткових модулів Voice Server. Комплекс також містить модуль управління SIM-каналами (SIM Server 6), SIM Server в системі може бути тільки один. Він є Майстром для всіх SIM-каналів в системі. Завдяки реалізованій в системі взаємодії територіально дистанційованих GSM-каналу і SIM-карти можлива організація гнучкого управління логікою роботи кожної SIM-карти, при цьому SIM-карта оперативно може бути перепризначена з одного сервера на інший. Фізично SIM-карта не змінює місцезнаходження, але може бути підключена до будь-якого GSM-канала на будь-якому сервері, тим самим і надається можливість "миттєвого" переміщення. Якщо в подальшому буде необхідно підключити SIM-карту до іншого GSM-канала, то це відбувається оперативно швидко. GSM-канали з'єднуються в GSM-групи, a SIM-канали - в SIM-групи. GSM-групи - це сукупність GSM-каналів, що мають деякі спільні характеристики. В одну GSM-групу можуть входити GSMканали, які знаходяться на різних GSM-модулях і обслуговуються різними модулями Voice Server. Кожна GSM-група має унікальне ім'я. Основною характеристикою GSM-групи є зв'язок з однією або декількома SIM-групами. SIM-гpyпa - це сукупність SIM-каналів, що мають деякі спільні характеристики. Аналогічно до GSM-гpyп, в одну SIM-гpyпy можуть входити SIM-карти, які розміщено на різних SIM-модулях. Кожна SIM-грyпa має унікальний ідентифікатор. На відміну від GSM-групи, SIM-гpyпa характеризується великою кількістю характеристик і налаштувань, які визначають роботу SIM-каналів. Зв'язок GSM-групи з SIM-групою означає, що SIM-карти, які входять в SIM-групу, можуть реєструватись тільки на GSM-каналах, які входять до відповідної GSM-групи. Кожна GSM-група може бути зв'язана з декількома SIM-групами і навпаки - одна SIM-гpyпa може бути пов'язана з декількома GSM-групами. Також комплекс облаштований модулем управління SIM- та GSM-модулями - Device Control Server (DCS) 7, взаємодія DCS з SIM- та GSM-модулями виконується засобами пакетів broadcast UDP. Комплекс може бути розширений встановленням необхідної кількості додаткових модулів DCS. DCS-пакети періодично сканують свою підмережу на предмет підключення нових або відключення існуючих GSM і SIM-модулів. Комплекс містить модуль узгодження роботи елементів DCS-Devices Distributor Server (DDS) 8, функцією якого є отримання інформації про підключені апаратні модулі та передавання її по запиту до інших елементів комплексу. Модулі з встановленим програмним забезпеченням (Ul Server, GUI Client, Voice Server, SIM Server, Device Distributor Server, Device Control Server) взаємодіють між собою за протоколом RMI. На 2 UA 77056 U 5 10 15 20 25 30 35 40 45 фізичному рівні сервер з встановленими на ньому програмними компонентами комплексу і апаратні компоненти комплексу взаємодіють за протоколом TCP/IP. Комунікаційний комплекс надання послуг зв'язку функціонує наступним чином. Першим з модулів комплексу активується Ul Server 3. Потім для налаштування конфігурації і моніторингу комплексу здійснюється зв'язок Ul Server 3 з модулем GUI Client 4. Зв'язок між GUI Client 4 та Ul Server може бути тимчасовим і діє під час налаштування конфігурації комплексу або при необхідності внести зміни під час роботи комплексу. Після передачі конфігурації на Ul Server 3 з GUI Client 4 інші модулі отримують свої налаштування від Ul Server. Від Ul-Server пакет даних передається на Voice Server 5 та на модуль DDS 8. Модуль DDS 8 отримує конфігурацію від Ul Server 3. DCS 7 здійснює пошук нових пристроїв у своєму сегменті. Пошук нових пристроїв здійснюється з періодичним повторенням. Якщо модулем DCS 7 виявлено новий пристрій та у DDS 8 є для нього налаштування, він передає їх пристрою. DCS 7 повідомляє DDS 8 про успішне додавання пристрою. Ініціалізація голосового каналу здійснюється наступним чином. З Voice Server 5 надсилається запит на SIM Server 6 щодо доступної для нього SIM-карти з певними характеристиками. Якщо SIM-карта знайдена, інформація щодо неї передається на Voice Server 5, і Voice Server 5 створює з SIM-картою логічний канал обміну через Sim Server 6. Voice Server 5 створює голосовий канал, в межах створення якого GSM-модуль реєструється в мережі з використанням отриманої SIM-карти. SIM Server 6 здійснюється вибір SIM-канала, з SIM Server інформація передається на модуль DDS 8, який взаємодіє з модулями SIM і GSM. Відбувається налаштування GSM і SIM модулів. Після налаштування їм надаються IP-адреси, за якими з ними можуть взаємодіяти інші програмні модулі комплексу. Інформація про підключені GSM і SIM передається на DCS 8. Voice Server здійснює трансляцію дзвінка з VoIP в GSM-мережу чи навпаки. Джерела інформації: 1. Патент RU 103433 U1 МПК H04L29/12, H04W92/00. ГОЛОСОВАЯ Web-ПЛАТФОРМА ДЛЯ ТЕЛЕФОННОГО СОЕДИНЕНИЯ АБОНЕНТОВ / Ильин Антон Игоревич, Федоров Илья Евгеньевич, Михайлов Дмитрий Борисович, Демниченко Александр Владимирович №2010150281/09, Опубл. 09.12.2010 Заявл. 10.04.2011. 2. Патент RU 106772 U1 МПК G06F13/00. СИСТЕМА ПРЕДОСТАВЛЕНИЯ УСЛУГИ СВЯЗИ / Проталинский Олег Мирославович, Стешенко Виталий Владимирович и др. - №2010151795/08 Заявл. 16.12.2010. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для надання послуг зв'язку, що містить центральний програмний модуль, який відрізняється тим, що додатково містить щонайменше один термінал користувача, щонайменше один GSM-модуль для обслуговування GSM-каналів, щонайменше один SIMмодуль для обслуговування SIM-карт та модулі з встановленим програмним забезпеченням щонайменше один голосовий модуль для приймання дзвінків з IP-мережі та перенаправлення їх в GSM-мережу, щонайменше один модуль для управління SIM та GSM-модулями, модуль управління SIM-каналами, модуль узгодження роботи управління SIM-модулів та GSM-модулів, термінал користувача являє собою комп'ютер, який облаштовано графічним інтерфейсом користувача, причому пристрій виконано з можливістю взаємодії територіально дистанційованих між собою GSM-модулів та SIM-модулів, взаємодія програмних модулів між собою та з GSM та SIM-модулями здійснюється за технологією TCP/IP. 3 UA 77056 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
