Багатофункціональний комплекс для надання банківських послуг

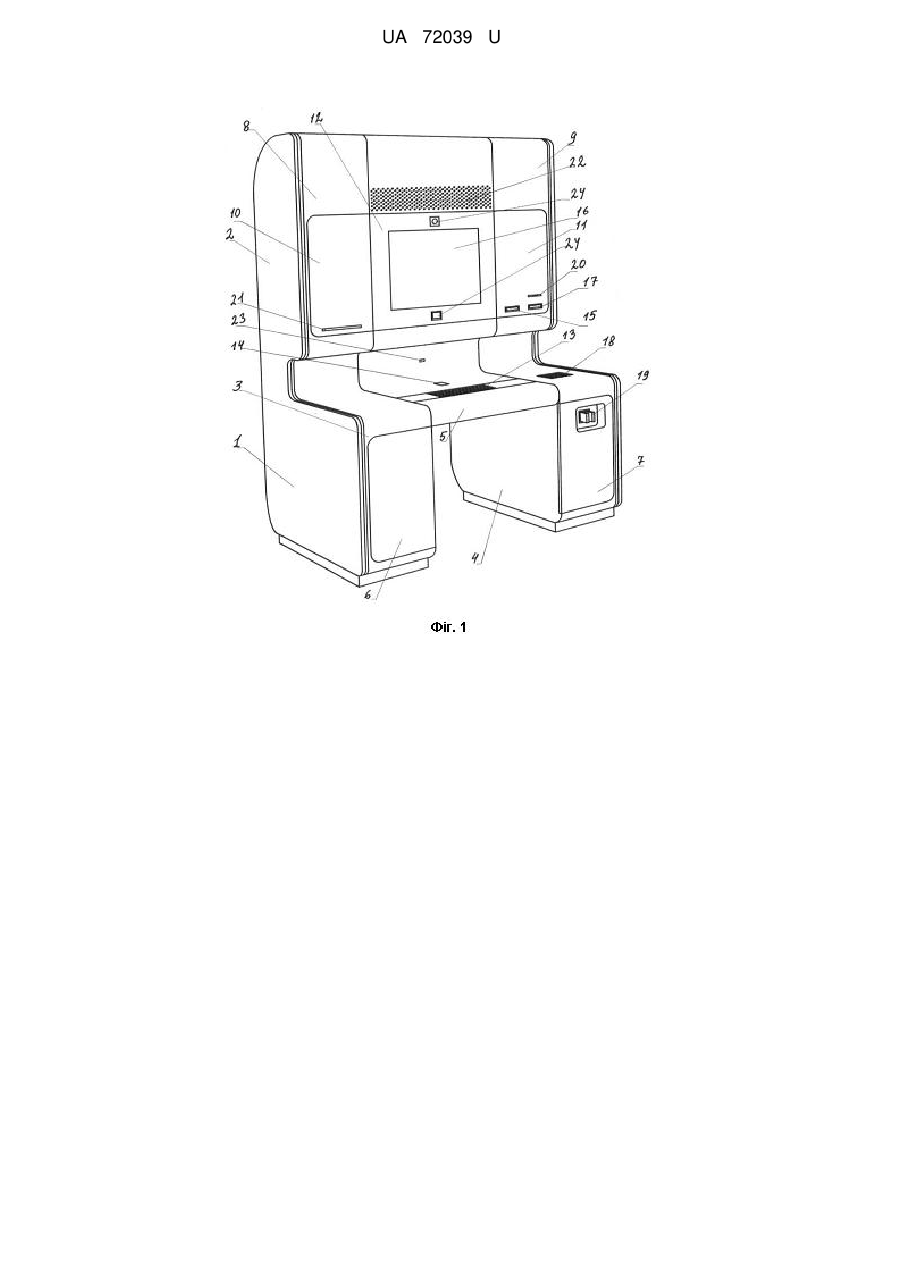

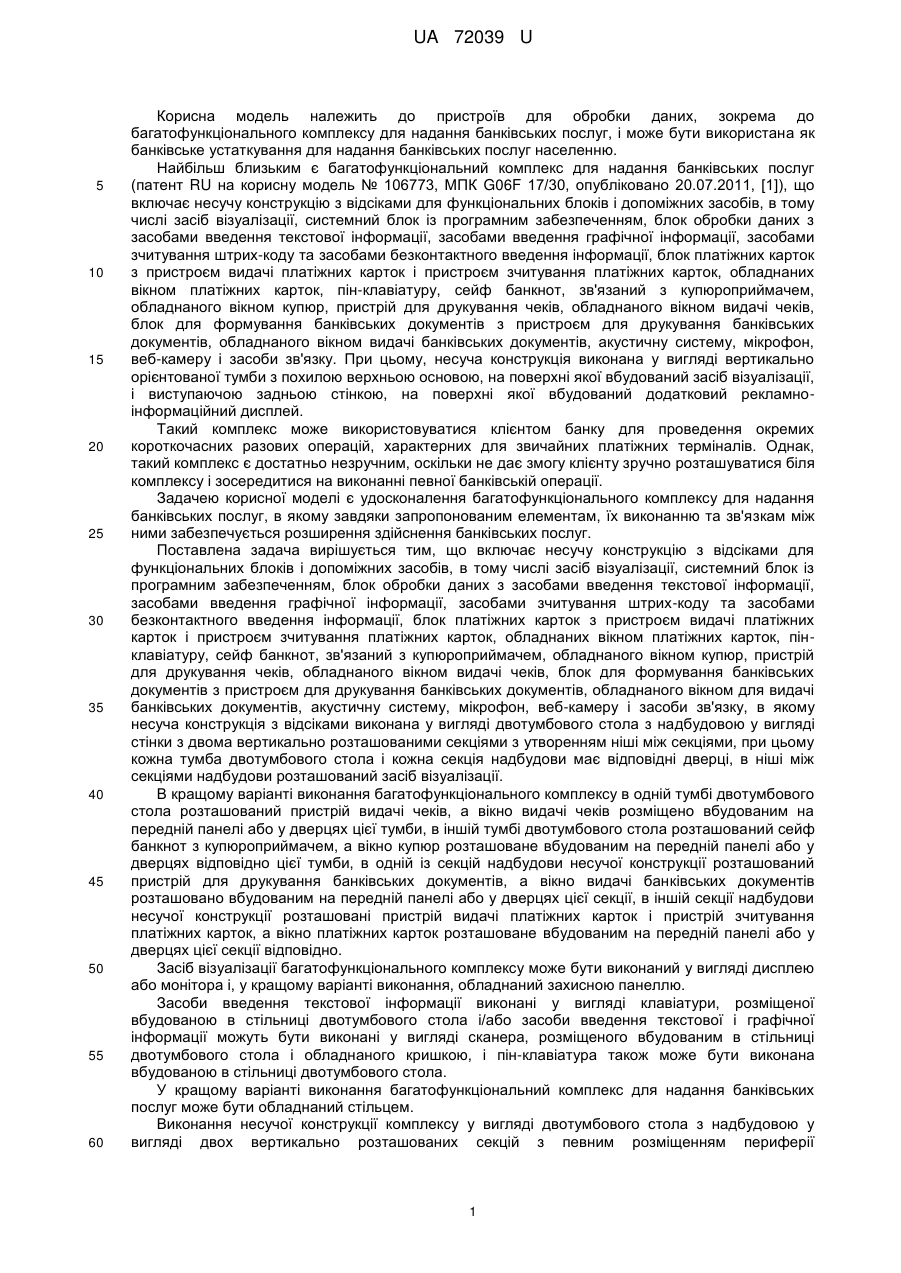

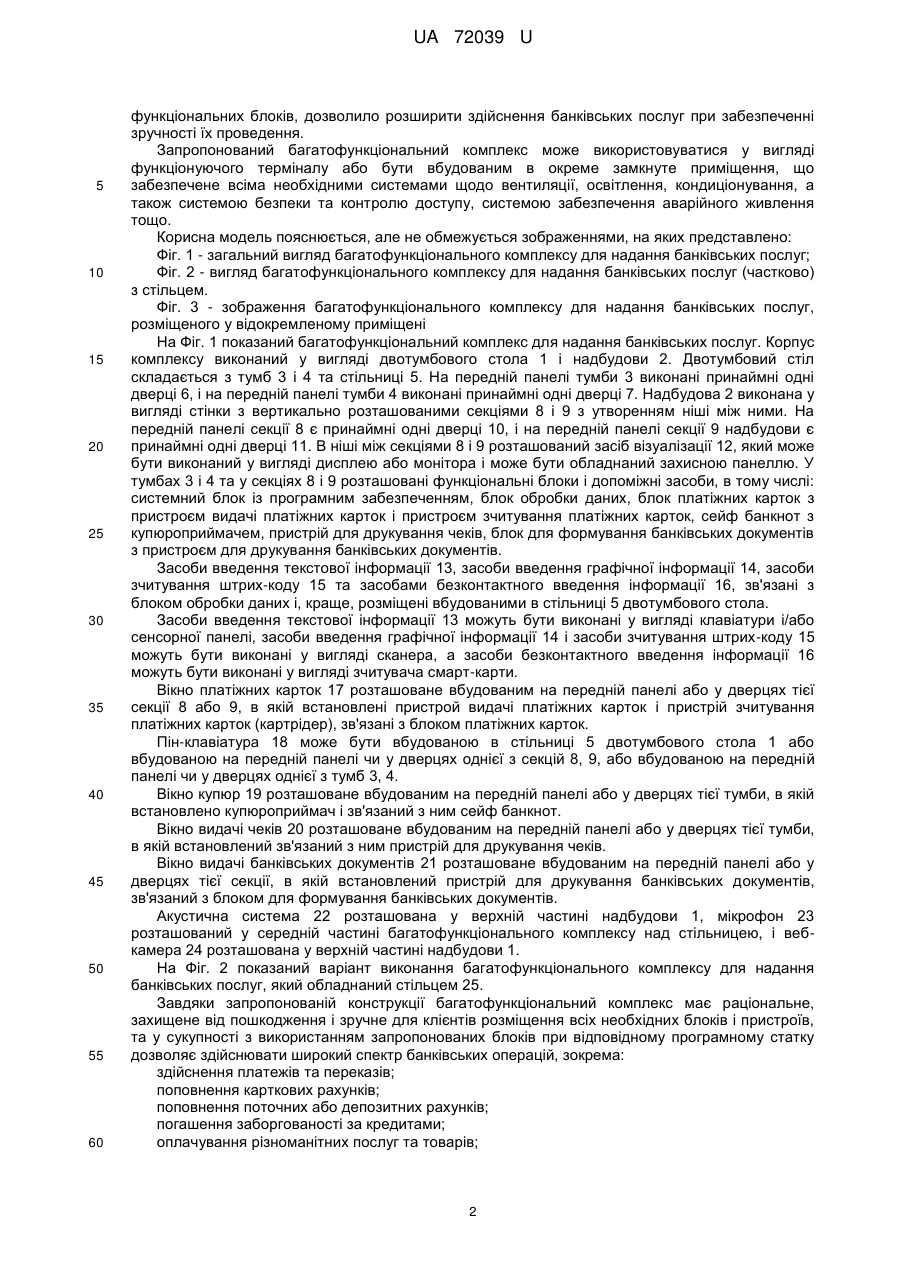

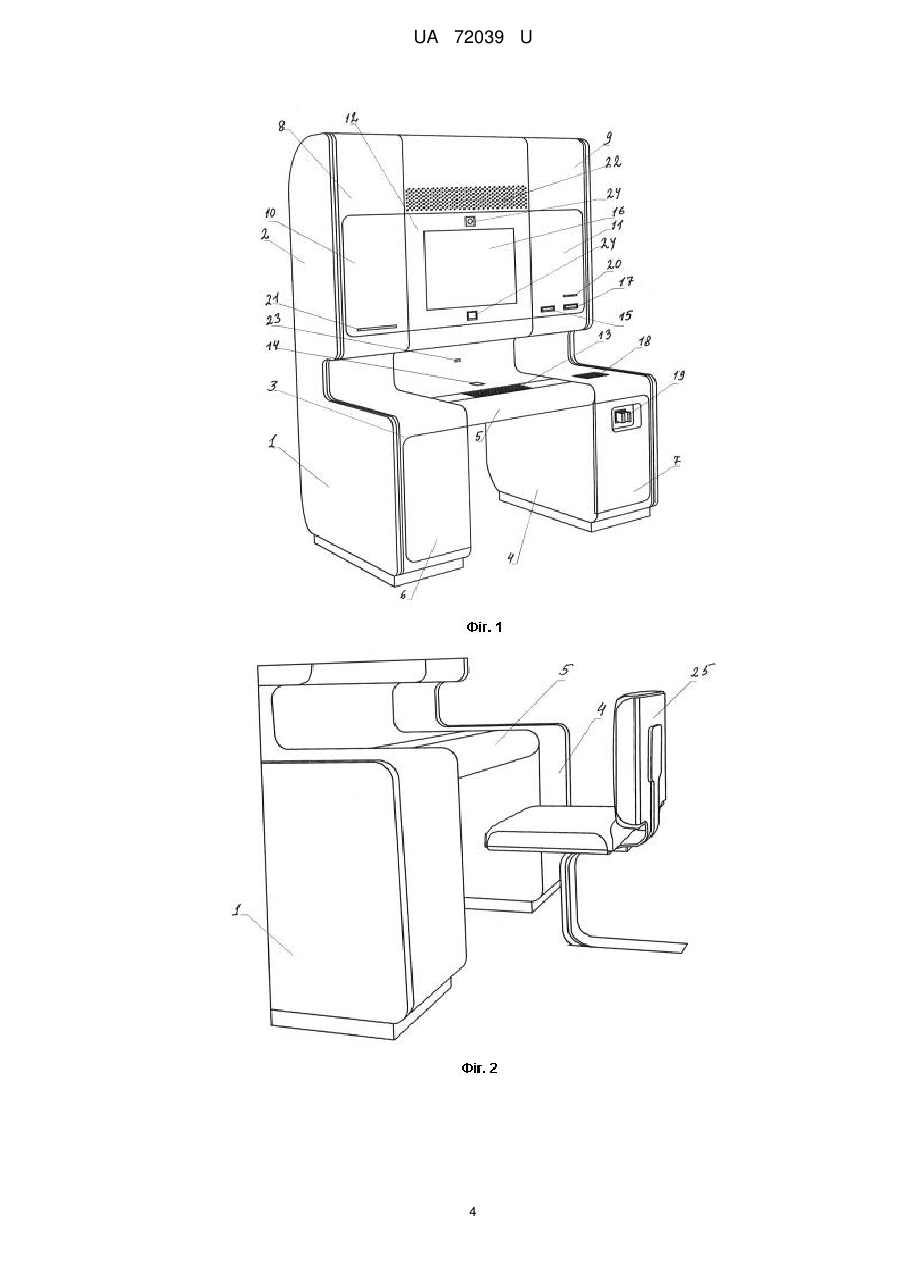

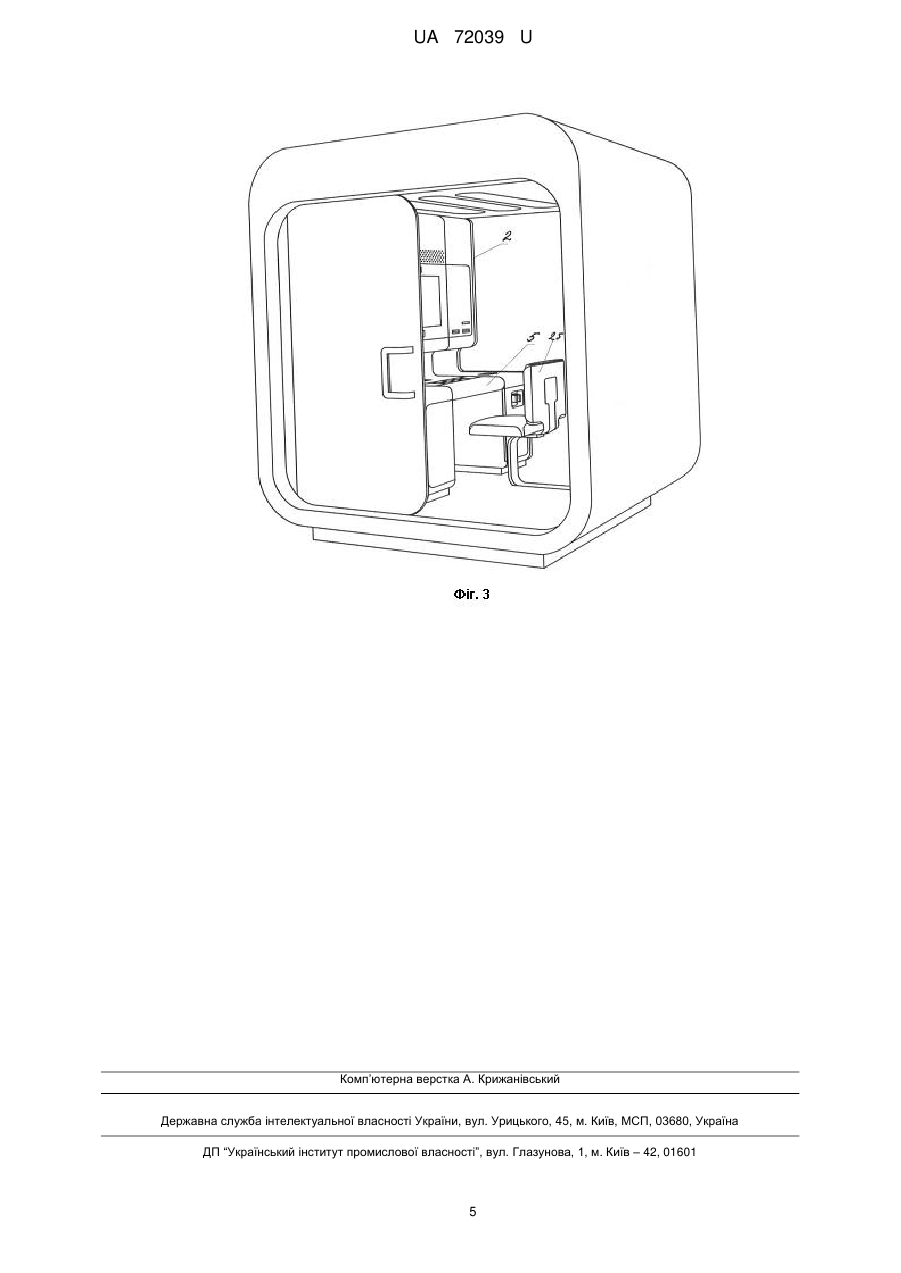

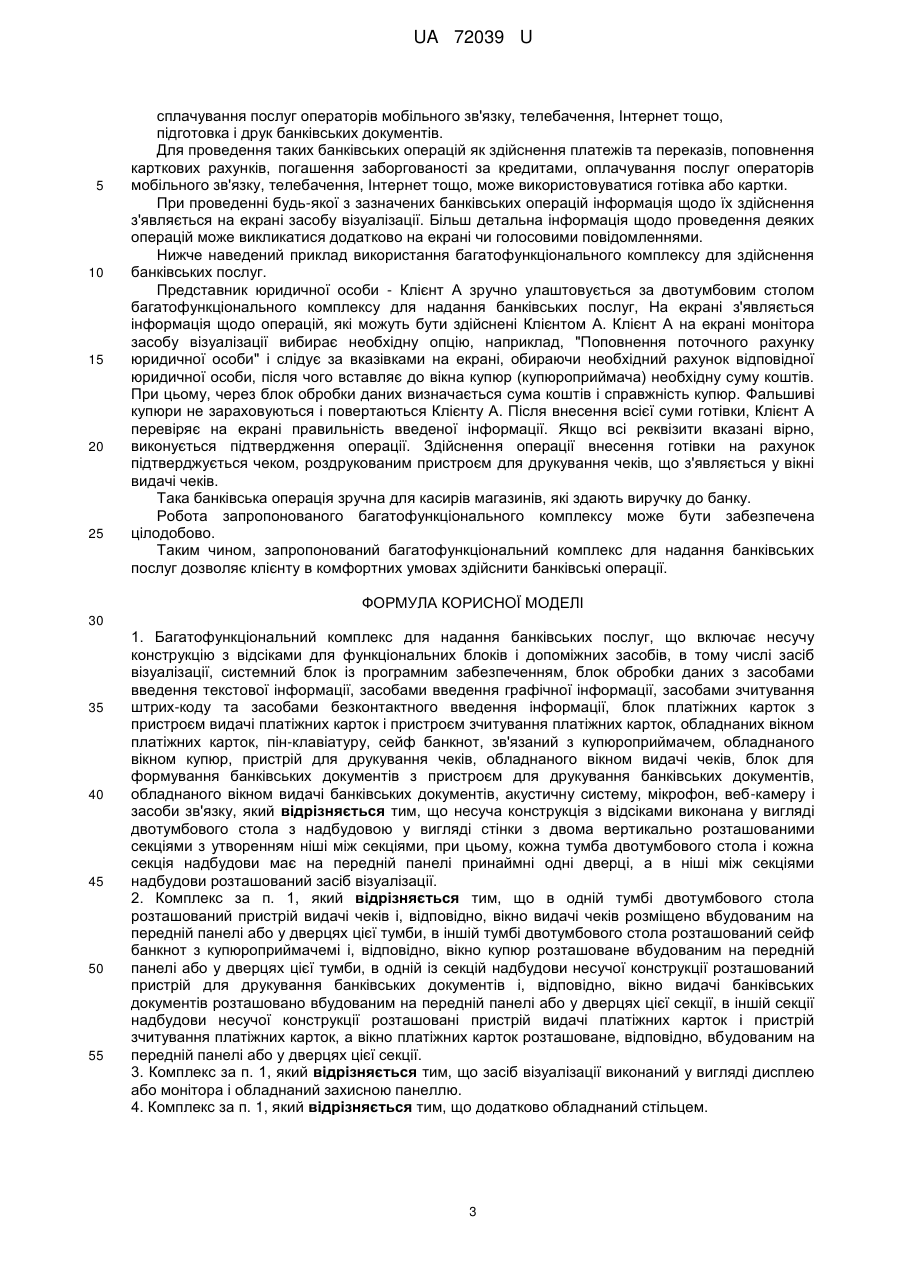

Реферат: UA 72039 U UA 72039 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для обробки даних, зокрема до багатофункціонального комплексу для надання банківських послуг, і може бути використана як банківське устаткування для надання банківських послуг населенню. Найбільш близьким є багатофункціональний комплекс для надання банківських послуг (патент RU на корисну модель № 106773, МПК G06F 17/30, опубліковано 20.07.2011, [1]), що включає несучу конструкцію з відсіками для функціональних блоків і допоміжних засобів, в тому числі засіб візуалізації, системний блок із програмним забезпеченням, блок обробки даних з засобами введення текстової інформації, засобами введення графічної інформації, засобами зчитування штрих-коду та засобами безконтактного введення інформації, блок платіжних карток з пристроєм видачі платіжних карток і пристроєм зчитування платіжних карток, обладнаних вікном платіжних карток, пін-клавіатуру, сейф банкнот, зв'язаний з купюроприймачем, обладнаного вікном купюр, пристрій для друкування чеків, обладнаного вікном видачі чеків, блок для формування банківських документів з пристроєм для друкування банківських документів, обладнаного вікном видачі банківських документів, акустичну систему, мікрофон, веб-камеру і засоби зв'язку. При цьому, несуча конструкція виконана у вигляді вертикально орієнтованої тумби з похилою верхньою основою, на поверхні якої вбудований засіб візуалізації, і виступаючою задньою стінкою, на поверхні якої вбудований додатковий рекламноінформаційний дисплей. Такий комплекс може використовуватися клієнтом банку для проведення окремих короткочасних разових операцій, характерних для звичайних платіжних терміналів. Однак, такий комплекс є достатньо незручним, оскільки не дає змогу клієнту зручно розташуватися біля комплексу і зосередитися на виконанні певної банківській операції. Задачею корисної моделі є удосконалення багатофункціонального комплексу для надання банківських послуг, в якому завдяки запропонованим елементам, їх виконанню та зв'язкам між ними забезпечується розширення здійснення банківських послуг. Поставлена задача вирішується тим, що включає несучу конструкцію з відсіками для функціональних блоків і допоміжних засобів, в тому числі засіб візуалізації, системний блок із програмним забезпеченням, блок обробки даних з засобами введення текстової інформації, засобами введення графічної інформації, засобами зчитування штрих-коду та засобами безконтактного введення інформації, блок платіжних карток з пристроєм видачі платіжних карток і пристроєм зчитування платіжних карток, обладнаних вікном платіжних карток, пінклавіатуру, сейф банкнот, зв'язаний з купюроприймачем, обладнаного вікном купюр, пристрій для друкування чеків, обладнаного вікном видачі чеків, блок для формування банківських документів з пристроєм для друкування банківських документів, обладнаного вікном для видачі банківських документів, акустичну систему, мікрофон, веб-камеру і засоби зв'язку, в якому несуча конструкція з відсіками виконана у вигляді двотумбового стола з надбудовою у вигляді стінки з двома вертикально розташованими секціями з утворенням ніші між секціями, при цьому кожна тумба двотумбового стола і кожна секція надбудови має відповідні дверці, в ніші між секціями надбудови розташований засіб візуалізації. В кращому варіанті виконання багатофункціонального комплексу в одній тумбі двотумбового стола розташований пристрій видачі чеків, а вікно видачі чеків розміщено вбудованим на передній панелі або у дверцях цієї тумби, в іншій тумбі двотумбового стола розташований сейф банкнот з купюроприймачем, а вікно купюр розташоване вбудованим на передній панелі або у дверцях відповідно цієї тумби, в одній із секцій надбудови несучої конструкції розташований пристрій для друкування банківських документів, а вікно видачі банківських документів розташовано вбудованим на передній панелі або у дверцях цієї секції, в іншій секції надбудови несучої конструкції розташовані пристрій видачі платіжних карток і пристрій зчитування платіжних карток, а вікно платіжних карток розташоване вбудованим на передній панелі або у дверцях цієї секції відповідно. Засіб візуалізації багатофункціонального комплексу може бути виконаний у вигляді дисплею або монітора і, у кращому варіанті виконання, обладнаний захисною панеллю. Засоби введення текстової інформації виконані у вигляді клавіатури, розміщеної вбудованою в стільниці двотумбового стола і/або засоби введення текстової і графічної інформації можуть бути виконані у вигляді сканера, розміщеного вбудованим в стільниці двотумбового стола і обладнаного кришкою, і пін-клавіатура також може бути виконана вбудованою в стільниці двотумбового стола. У кращому варіанті виконання багатофункціональний комплекс для надання банківських послуг може бути обладнаний стільцем. Виконання несучої конструкції комплексу у вигляді двотумбового стола з надбудовою у вигляді двох вертикально розташованих секцій з певним розміщенням периферії 1 UA 72039 U 5 10 15 20 25 30 35 40 45 50 55 60 функціональних блоків, дозволило розширити здійснення банківських послуг при забезпеченні зручності їх проведення. Запропонований багатофункціональний комплекс може використовуватися у вигляді функціонуючого терміналу або бути вбудованим в окреме замкнуте приміщення, що забезпечене всіма необхідними системами щодо вентиляції, освітлення, кондиціонування, а також системою безпеки та контролю доступу, системою забезпечення аварійного живлення тощо. Корисна модель пояснюється, але не обмежується зображеннями, на яких представлено: Фіг. 1 - загальний вигляд багатофункціонального комплексу для надання банківських послуг; Фіг. 2 - вигляд багатофункціонального комплексу для надання банківських послуг (частково) з стільцем. Фіг. 3 - зображення багатофункціонального комплексу для надання банківських послуг, розміщеного у відокремленому приміщені На Фіг. 1 показаний багатофункціональний комплекс для надання банківських послуг. Корпус комплексу виконаний у вигляді двотумбового стола 1 і надбудови 2. Двотумбовий стіл складається з тумб 3 і 4 та стільниці 5. На передній панелі тумби 3 виконані принаймні одні дверці 6, і на передній панелі тумби 4 виконані принаймні одні дверці 7. Надбудова 2 виконана у вигляді стінки з вертикально розташованими секціями 8 і 9 з утворенням ніші між ними. На передній панелі секції 8 є принаймні одні дверці 10, і на передній панелі секції 9 надбудови є принаймні одні дверці 11. В ніші між секціями 8 і 9 розташований засіб візуалізації 12, який може бути виконаний у вигляді дисплею або монітора і може бути обладнаний захисною панеллю. У тумбах 3 і 4 та у секціях 8 і 9 розташовані функціональні блоки і допоміжні засоби, в тому числі: системний блок із програмним забезпеченням, блок обробки даних, блок платіжних карток з пристроєм видачі платіжних карток і пристроєм зчитування платіжних карток, сейф банкнот з купюроприймачем, пристрій для друкування чеків, блок для формування банківських документів з пристроєм для друкування банківських документів. Засоби введення текстової інформації 13, засоби введення графічної інформації 14, засоби зчитування штрих-коду 15 та засобами безконтактного введення інформації 16, зв'язані з блоком обробки даних і, краще, розміщені вбудованими в стільниці 5 двотумбового стола. Засоби введення текстової інформації 13 можуть бути виконані у вигляді клавіатури і/або сенсорної панелі, засоби введення графічної інформації 14 і засоби зчитування штрих-коду 15 можуть бути виконані у вигляді сканера, а засоби безконтактного введення інформації 16 можуть бути виконані у вигляді зчитувача смарт-карти. Вікно платіжних карток 17 розташоване вбудованим на передній панелі або у дверцях тієї секції 8 або 9, в якій встановлені пристрой видачі платіжних карток і пристрій зчитування платіжних карток (картрідер), зв'язані з блоком платіжних карток. Пін-клавіатура 18 може бути вбудованою в стільниці 5 двотумбового стола 1 або вбудованою на передній панелі чи у дверцях однієї з секцій 8, 9, або вбудованою на передній панелі чи у дверцях однієї з тумб 3, 4. Вікно купюр 19 розташоване вбудованим на передній панелі або у дверцях тієї тумби, в якій встановлено купюроприймач і зв'язаний з ним сейф банкнот. Вікно видачі чеків 20 розташоване вбудованим на передній панелі або у дверцях тієї тумби, в якій встановлений зв'язаний з ним пристрій для друкування чеків. Вікно видачі банківських документів 21 розташоване вбудованим на передній панелі або у дверцях тієї секції, в якій встановлений пристрій для друкування банківських документів, зв'язаний з блоком для формування банківських документів. Акустична система 22 розташована у верхній частині надбудови 1, мікрофон 23 розташований у середній частині багатофункціонального комплексу над стільницею, і вебкамера 24 розташована у верхній частині надбудови 1. На Фіг. 2 показаний варіант виконання багатофункціонального комплексу для надання банківських послуг, який обладнаний стільцем 25. Завдяки запропонованій конструкції багатофункціональний комплекс має раціональне, захищене від пошкодження і зручне для клієнтів розміщення всіх необхідних блоків і пристроїв, та у сукупності з використанням запропонованих блоків при відповідному програмному статку дозволяє здійснювати широкий спектр банківських операцій, зокрема: здійснення платежів та переказів; поповнення карткових рахунків; поповнення поточних або депозитних рахунків; погашення заборгованості за кредитами; оплачування різноманітних послуг та товарів; 2 UA 72039 U 5 10 15 20 25 сплачування послуг операторів мобільного зв'язку, телебачення, Інтернет тощо, підготовка і друк банківських документів. Для проведення таких банківських операцій як здійснення платежів та переказів, поповнення карткових рахунків, погашення заборгованості за кредитами, оплачування послуг операторів мобільного зв'язку, телебачення, Інтернет тощо, може використовуватися готівка або картки. При проведенні будь-якої з зазначених банківських операцій інформація щодо їх здійснення з'являється на екрані засобу візуалізації. Більш детальна інформація щодо проведення деяких операцій може викликатися додатково на екрані чи голосовими повідомленнями. Нижче наведений приклад використання багатофункціонального комплексу для здійснення банківських послуг. Представник юридичної особи - Клієнт А зручно улаштовується за двотумбовим столом багатофункціонального комплексу для надання банківських послуг, На екрані з'являється інформація щодо операцій, які можуть бути здійснені Клієнтом А. Клієнт А на екрані монітора засобу візуалізації вибирає необхідну опцію, наприклад, "Поповнення поточного рахунку юридичної особи" і слідує за вказівками на екрані, обираючи необхідний рахунок відповідної юридичної особи, після чого вставляє до вікна купюр (купюроприймача) необхідну суму коштів. При цьому, через блок обробки даних визначається сума коштів і справжність купюр. Фальшиві купюри не зараховуються і повертаються Клієнту А. Після внесення всієї суми готівки, Клієнт А перевіряє на екрані правильність введеної інформації. Якщо всі реквізити вказані вірно, виконується підтвердження операції. Здійснення операції внесення готівки на рахунок підтверджується чеком, роздрукованим пристроєм для друкування чеків, що з'являється у вікні видачі чеків. Така банківська операція зручна для касирів магазинів, які здають виручку до банку. Робота запропонованого багатофункціонального комплексу може бути забезпечена цілодобово. Таким чином, запропонований багатофункціональний комплекс для надання банківських послуг дозволяє клієнту в комфортних умовах здійснити банківські операції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 1. Багатофункціональний комплекс для надання банківських послуг, що включає несучу конструкцію з відсіками для функціональних блоків і допоміжних засобів, в тому числі засіб візуалізації, системний блок із програмним забезпеченням, блок обробки даних з засобами введення текстової інформації, засобами введення графічної інформації, засобами зчитування штрих-коду та засобами безконтактного введення інформації, блок платіжних карток з пристроєм видачі платіжних карток і пристроєм зчитування платіжних карток, обладнаних вікном платіжних карток, пін-клавіатуру, сейф банкнот, зв'язаний з купюроприймачем, обладнаного вікном купюр, пристрій для друкування чеків, обладнаного вікном видачі чеків, блок для формування банківських документів з пристроєм для друкування банківських документів, обладнаного вікном видачі банківських документів, акустичну систему, мікрофон, веб-камеру і засоби зв'язку, який відрізняється тим, що несуча конструкція з відсіками виконана у вигляді двотумбового стола з надбудовою у вигляді стінки з двома вертикально розташованими секціями з утворенням ніші між секціями, при цьому, кожна тумба двотумбового стола і кожна секція надбудови має на передній панелі принаймні одні дверці, а в ніші між секціями надбудови розташований засіб візуалізації. 2. Комплекс за п. 1, який відрізняється тим, що в одній тумбі двотумбового стола розташований пристрій видачі чеків і, відповідно, вікно видачі чеків розміщено вбудованим на передній панелі або у дверцях цієї тумби, в іншій тумбі двотумбового стола розташований сейф банкнот з купюроприймачемі і, відповідно, вікно купюр розташоване вбудованим на передній панелі або у дверцях цієї тумби, в одній із секцій надбудови несучої конструкції розташований пристрій для друкування банківських документів і, відповідно, вікно видачі банківських документів розташовано вбудованим на передній панелі або у дверцях цієї секції, в іншій секції надбудови несучої конструкції розташовані пристрій видачі платіжних карток і пристрій зчитування платіжних карток, а вікно платіжних карток розташоване, відповідно, вбудованим на передній панелі або у дверцях цієї секції. 3. Комплекс за п. 1, який відрізняється тим, що засіб візуалізації виконаний у вигляді дисплею або монітора і обладнаний захисною панеллю. 4. Комплекс за п. 1, який відрізняється тим, що додатково обладнаний стільцем. 3 UA 72039 U 4 UA 72039 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
