Перевантажувальний пристрій

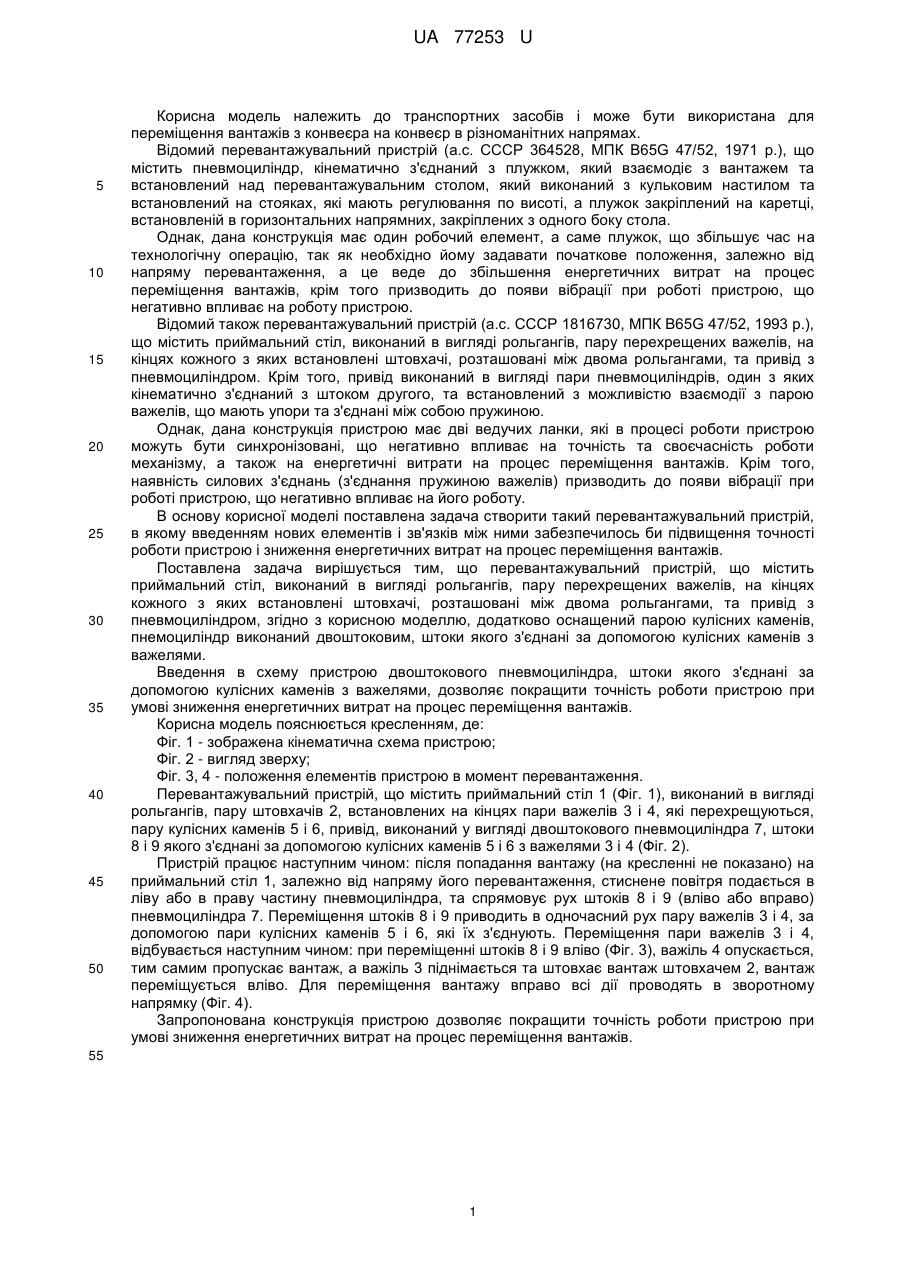

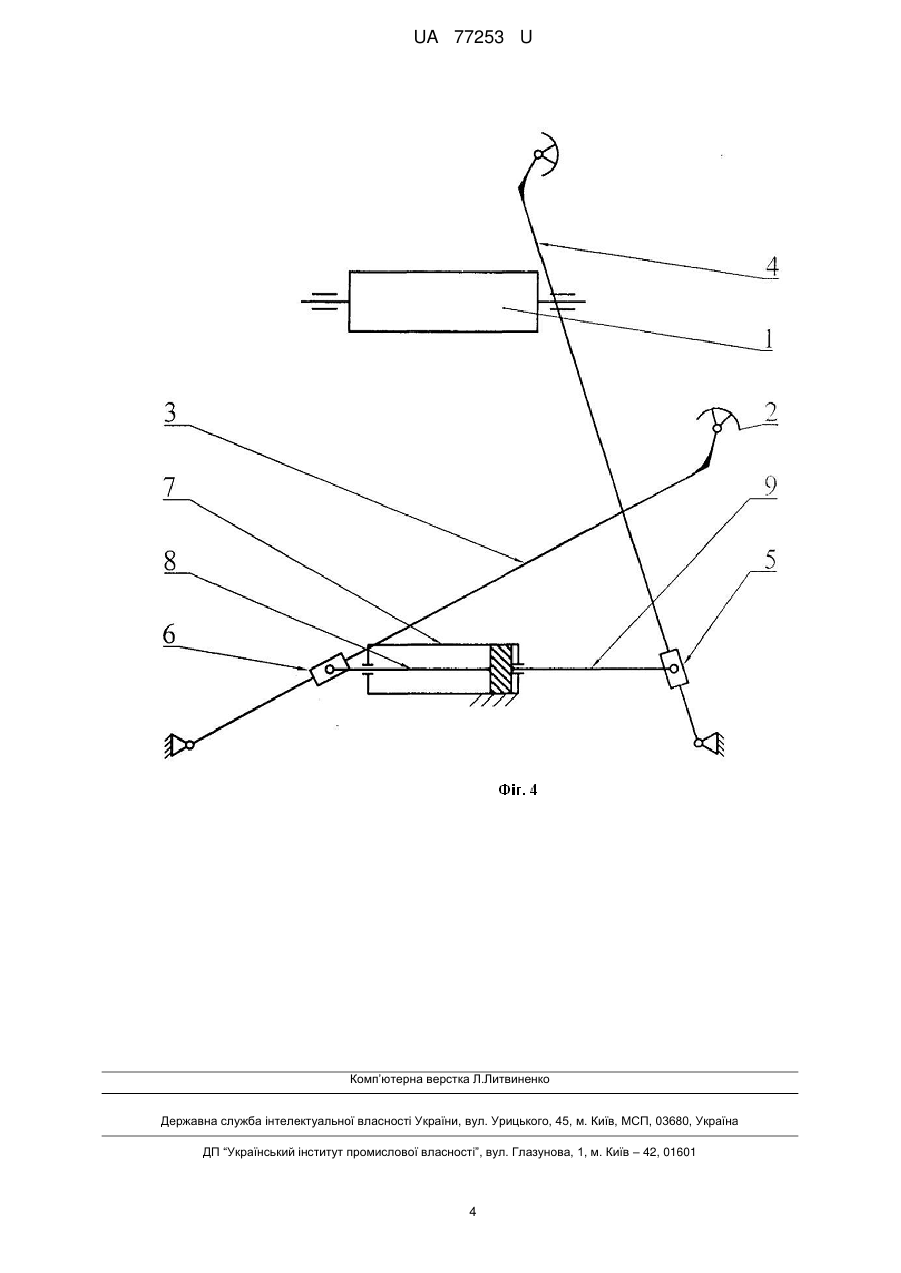

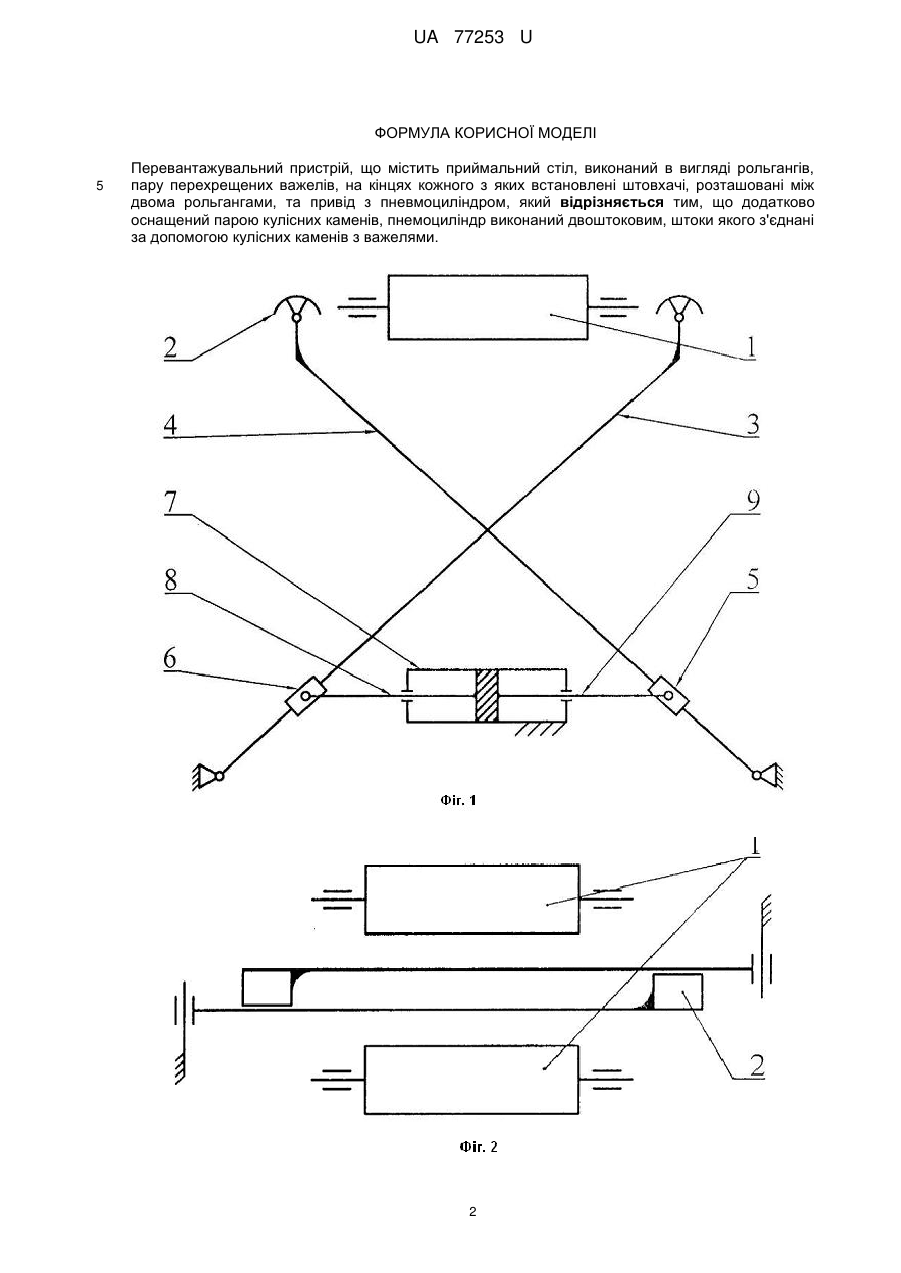

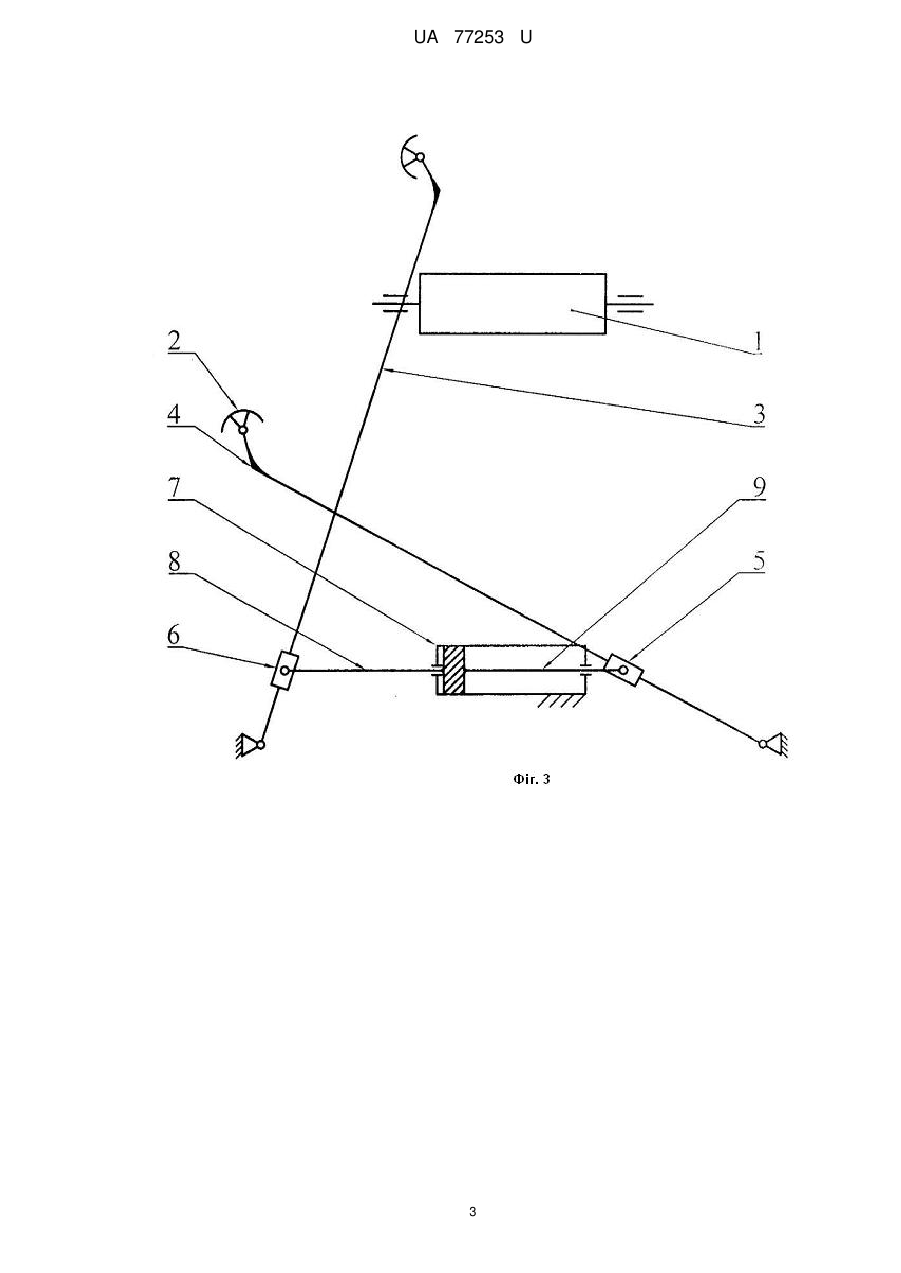

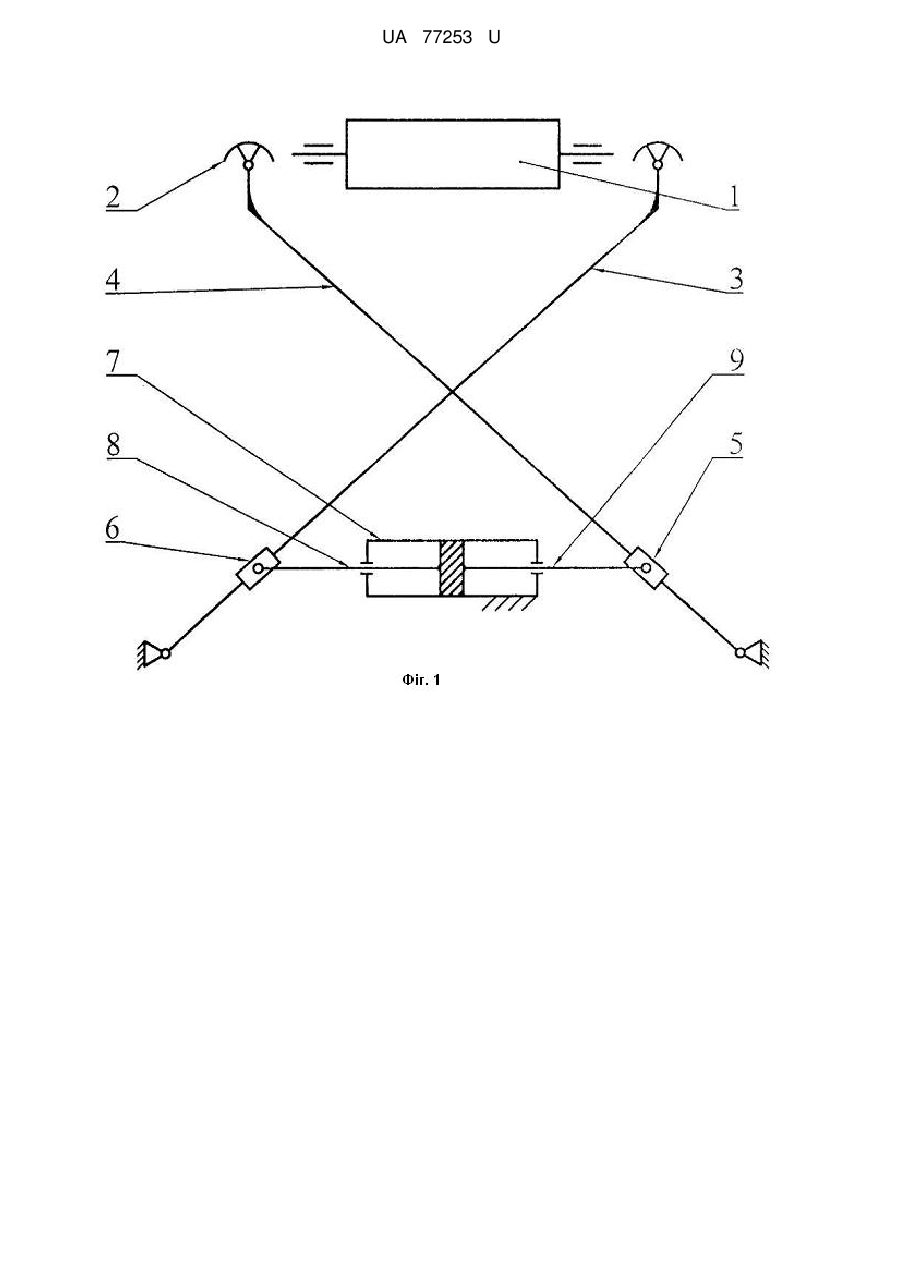

Реферат: UA 77253 U UA 77253 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до транспортних засобів і може бути використана для переміщення вантажів з конвеєра на конвеєр в різноманітних напрямах. Відомий перевантажувальний пристрій (а.с. СССР 364528, МПК B65G 47/52, 1971 p.), що містить пневмоциліндр, кінематично з'єднаний з плужком, який взаємодіє з вантажем та встановлений над перевантажувальним столом, який виконаний з кульковим настилом та встановлений на стояках, які мають регулювання по висоті, а плужок закріплений на каретці, встановленій в горизонтальних напрямних, закріплених з одного боку стола. Однак, дана конструкція має один робочий елемент, а саме плужок, що збільшує час на технологічну операцію, так як необхідно йому задавати початкове положення, залежно від напряму перевантаження, а це веде до збільшення енергетичних витрат на процес переміщення вантажів, крім того призводить до появи вібрації при роботі пристрою, що негативно впливає на роботу пристрою. Відомий також перевантажувальний пристрій (а.с. СССР 1816730, МПК B65G 47/52, 1993 p.), що містить приймальний стіл, виконаний в вигляді рольгангів, пару перехрещених важелів, на кінцях кожного з яких встановлені штовхачі, розташовані між двома рольгангами, та привід з пневмоциліндром. Крім того, привід виконаний в вигляді пари пневмоциліндрів, один з яких кінематично з'єднаний з штоком другого, та встановлений з можливістю взаємодії з парою важелів, що мають упори та з'єднані між собою пружиною. Однак, дана конструкція пристрою має дві ведучих ланки, які в процесі роботи пристрою можуть бути синхронізовані, що негативно впливає на точність та своєчасність роботи механізму, а також на енергетичні витрати на процес переміщення вантажів. Крім того, наявність силових з'єднань (з'єднання пружиною важелів) призводить до появи вібрації при роботі пристрою, що негативно впливає на його роботу. В основу корисної моделі поставлена задача створити такий перевантажувальний пристрій, в якому введенням нових елементів і зв'язків між ними забезпечилось би підвищення точності роботи пристрою і зниження енергетичних витрат на процес переміщення вантажів. Поставлена задача вирішується тим, що перевантажувальний пристрій, що містить приймальний стіл, виконаний в вигляді рольгангів, пару перехрещених важелів, на кінцях кожного з яких встановлені штовхачі, розташовані між двома рольгангами, та привід з пневмоциліндром, згідно з корисною моделлю, додатково оснащений парою кулісних каменів, пнемоциліндр виконаний двоштоковим, штоки якого з'єднані за допомогою кулісних каменів з важелями. Введення в схему пристрою двоштокового пневмоциліндра, штоки якого з'єднані за допомогою кулісних каменів з важелями, дозволяє покращити точність роботи пристрою при умові зниження енергетичних витрат на процес переміщення вантажів. Корисна модель пояснюється кресленням, де: Фіг. 1 - зображена кінематична схема пристрою; Фіг. 2 - вигляд зверху; Фіг. 3, 4 - положення елементів пристрою в момент перевантаження. Перевантажувальний пристрій, що містить приймальний стіл 1 (Фіг. 1), виконаний в вигляді рольгангів, пару штовхачів 2, встановлених на кінцях пари важелів 3 і 4, які перехрещуються, пару кулісних каменів 5 і 6, привід, виконаний у вигляді двоштокового пневмоциліндра 7, штоки 8 і 9 якого з'єднані за допомогою кулісних каменів 5 і 6 з важелями 3 і 4 (Фіг. 2). Пристрій працює наступним чином: після попадання вантажу (на кресленні не показано) на приймальний стіл 1, залежно від напряму його перевантаження, стиснене повітря подається в ліву або в праву частину пневмоциліндра, та спрямовує рух штоків 8 і 9 (вліво або вправо) пневмоциліндра 7. Переміщення штоків 8 і 9 приводить в одночасний рух пару важелів 3 і 4, за допомогою пари кулісних каменів 5 і 6, які їх з'єднують. Переміщення пари важелів 3 і 4, відбувається наступним чином: при переміщенні штоків 8 і 9 вліво (Фіг. 3), важіль 4 опускається, тим самим пропускає вантаж, а важіль 3 піднімається та штовхає вантаж штовхачем 2, вантаж переміщується вліво. Для переміщення вантажу вправо всі дії проводять в зворотному напрямку (Фіг. 4). Запропонована конструкція пристрою дозволяє покращити точність роботи пристрою при умові зниження енергетичних витрат на процес переміщення вантажів. 55 1 UA 77253 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Перевантажувальний пристрій, що містить приймальний стіл, виконаний в вигляді рольгангів, пару перехрещених важелів, на кінцях кожного з яких встановлені штовхачі, розташовані між двома рольгангами, та привід з пневмоциліндром, який відрізняється тим, що додатково оснащений парою кулісних каменів, пнемоциліндр виконаний двоштоковим, штоки якого з'єднані за допомогою кулісних каменів з важелями. 2 UA 77253 U 3 UA 77253 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
