Перевантажувальний пристрій для завантаження зерна або мінеральних добрив в польову машину

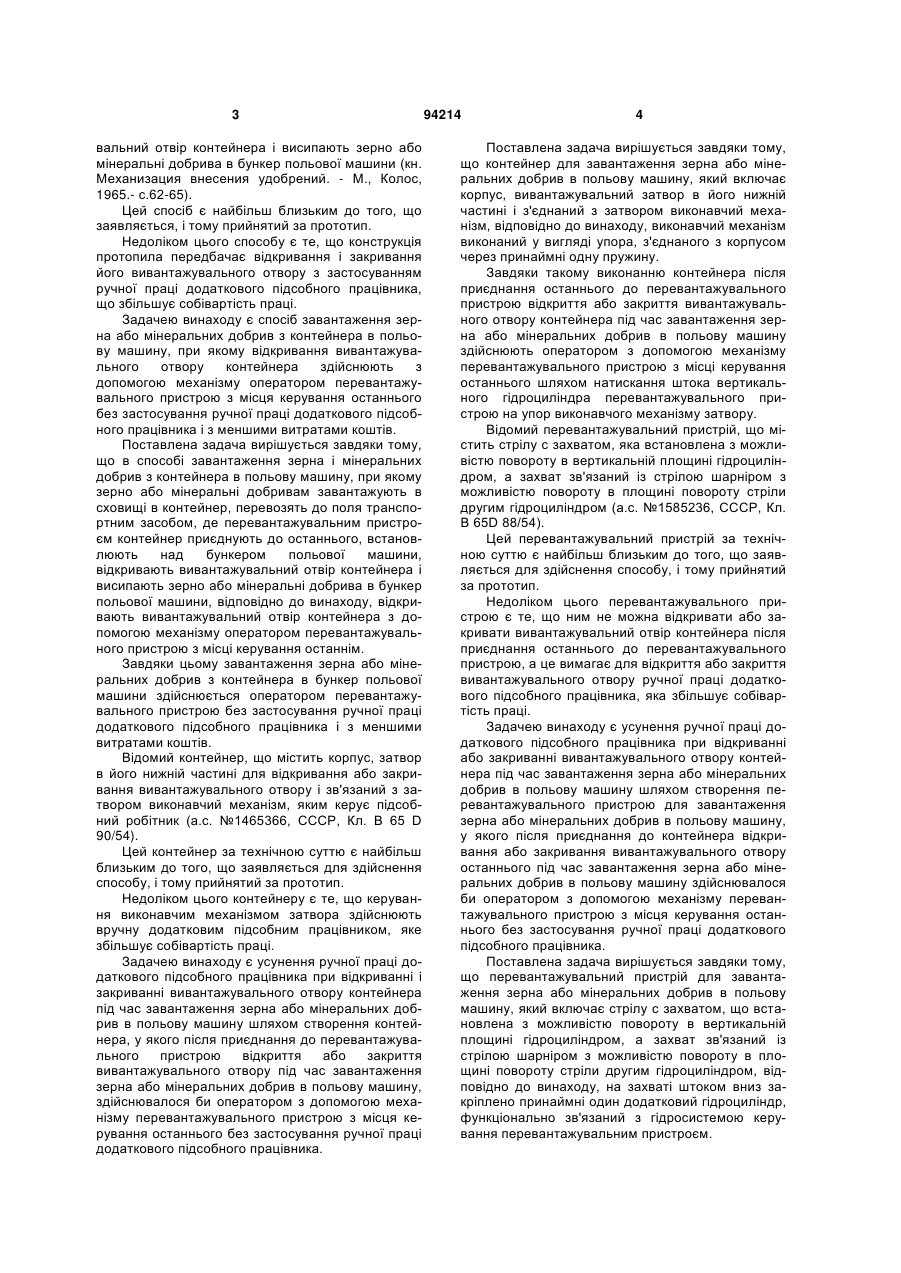

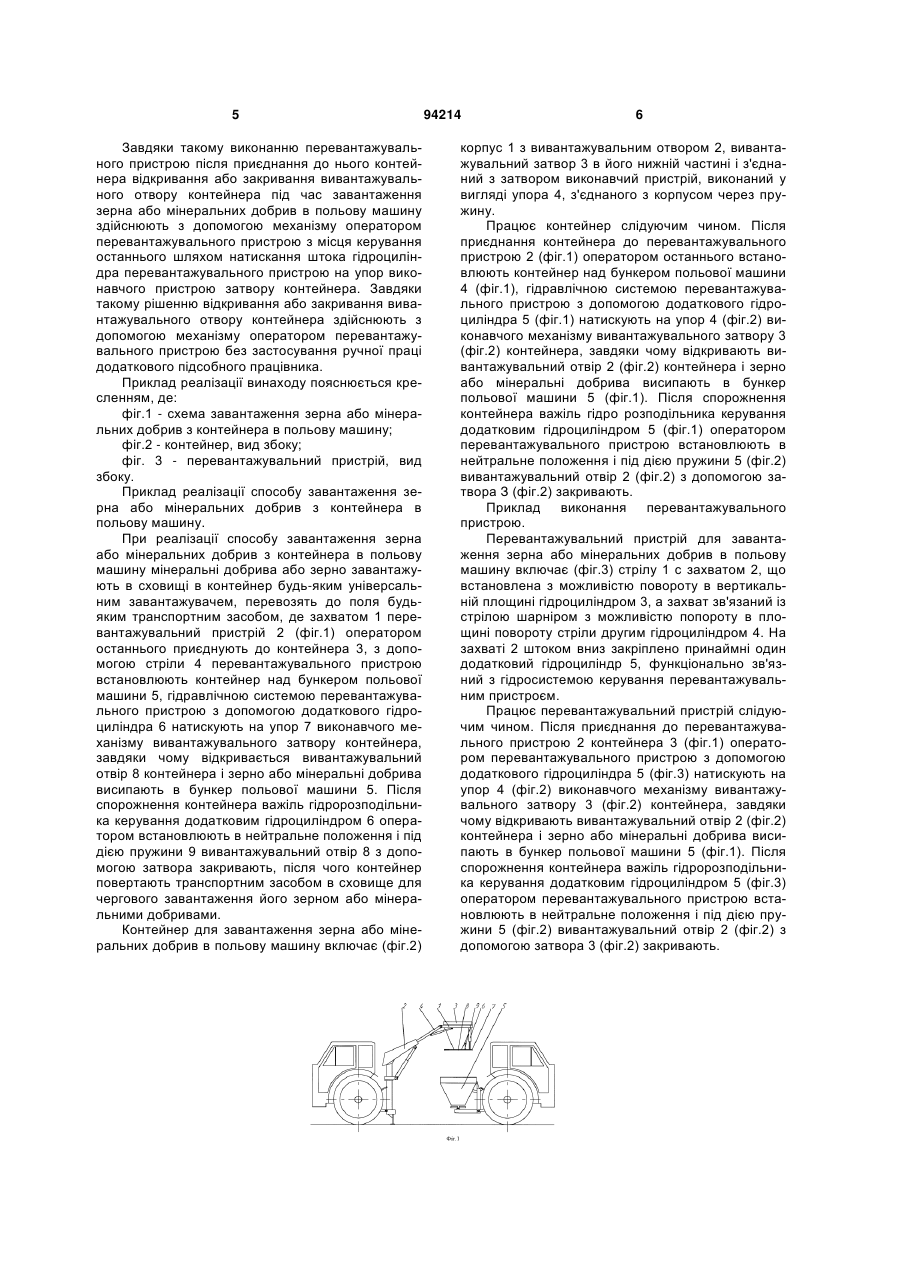

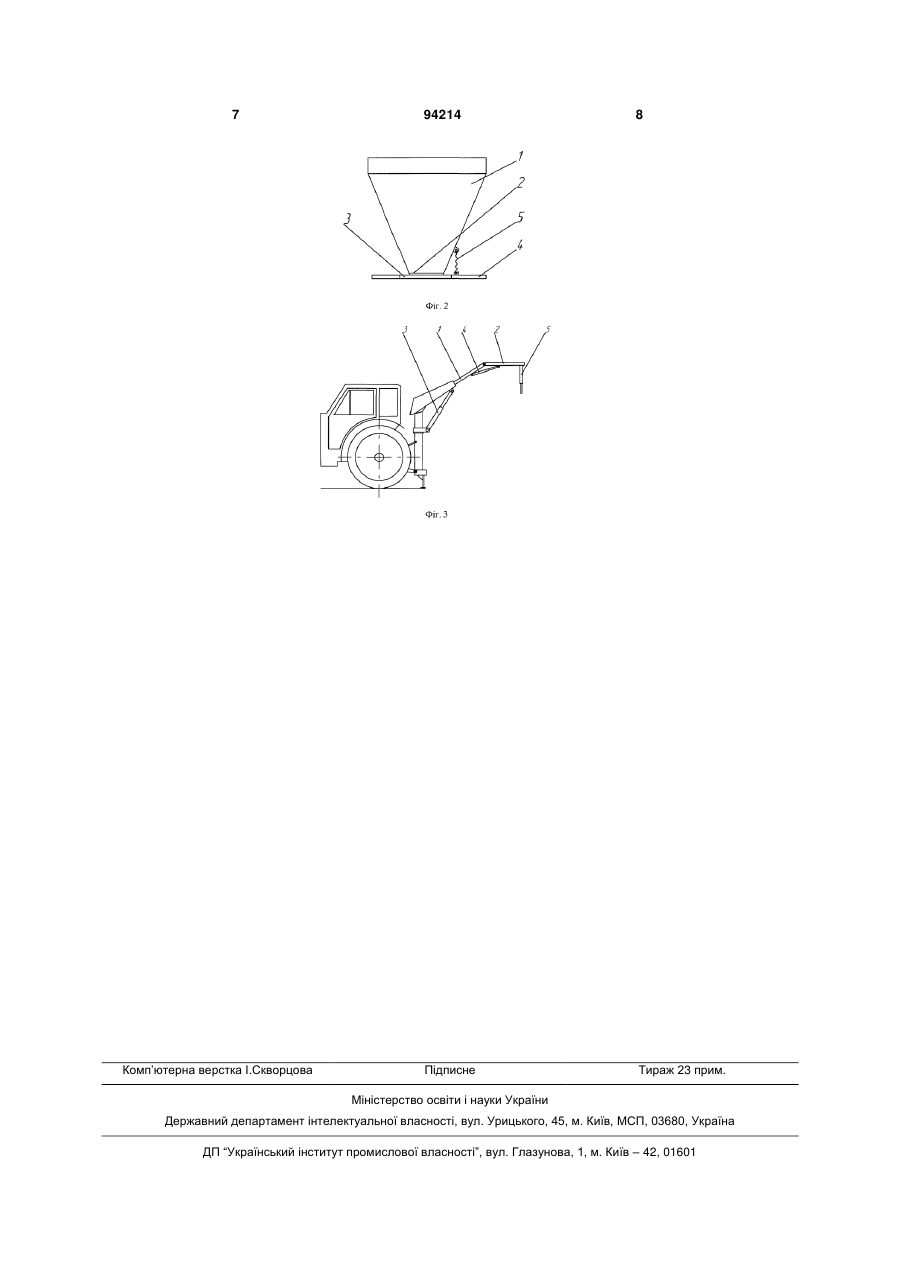

Перевантажувальний пристрій для завантаження зерна або мінеральних добрив в польову машину, який містить стрілу, яка встановлена з можливістю повороту в вертикальній площині і обладнана першим гідроциліндром для її підняття, захват, шарнірно з'єднаний зі стрілою з можливістю повороту в площині стріли за допомогою другого гідроциліндра, систему керування гідроциліндрами, а також встановлений у захваті контейнер для зерна або мінеральних добрив, що має корпус з випускним отвором та затвором, обладнаним механізмами його відкривання та закривання, який відрізняється тим, що механізм відкривання затвора містить з'єднаний з останнім упор та закріплений до захвата штоком вниз та зв'язаний зі згаданою системою керування третій гідроциліндр, кінець штока якого розміщений над упором, а механізм закривання затвора виконаний у вигляді пружини, один кінець якої з'єднаний з корпусом контейнера, а другий - з захватом. UA (21) a200706085 (22) 01.06.2007 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) АДАМЧУК ВАЛЕРІЙ ВАСИЛЬОВИЧ, ВОЖИК ЮЛІЙ ГРИГОРОВИЧ, МОЙСЕЄНКО ВОЛОДИМИР КОСТЯНТИНОВИЧ, СІКУН АНДРІЙ СЕРГІЙОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ І ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) US 3006491; 31.10.1961 US 4421448; 20.12.1983 UA 11715 U; 16.01.2006 US 2678743; 18.05.1954 EP 0204686 A1; 10.12.1986 US 2725999; 06.12.1955 US 4423831; 03.01.1984 SU 1585236 A1; 15.08.1990 C2 2 (19) 1 3 вальний отвір контейнера і висипають зерно або мінеральні добрива в бункер польової машини (кн. Механизация внесения удобрений. - Μ., Колос, 1965.- с.62-65). Цей спосіб є найбільш близьким до того, що заявляється, і тому прийнятий за прототип. Недоліком цього способу є те, що конструкція протопила передбачає відкривання і закривання його вивантажувального отвору з застосуванням ручної праці додаткового підсобного працівника, що збільшує собівартість праці. Задачею винаходу є спосіб завантаження зерна або мінеральних добрив з контейнера в польову машину, при якому відкривання вивантажувального отвору контейнера здійснюють з допомогою механізму оператором перевантажувального пристрою з місця керування останнього без застосування ручної праці додаткового підсобного працівника і з меншими витратами коштів. Поставлена задача вирішується завдяки тому, що в способі завантаження зерна і мінеральних добрив з контейнера в польову машину, при якому зерно або мінеральні добривам завантажують в сховищі в контейнер, перевозять до поля транспортним засобом, де перевантажувальним пристроєм контейнер приєднують до останнього, встановлюють над бункером польової машини, відкривають вивантажувальний отвір контейнера і висипають зерно або мінеральні добрива в бункер польової машини, відповідно до винаходу, відкривають вивантажувальний отвір контейнера з допомогою механізму оператором перевантажувального пристрою з місці керування останнім. Завдяки цьому завантаження зерна або мінеральних добрив з контейнера в бункер польової машини здійснюється оператором перевантажувального пристрою без застосування ручної праці додаткового підсобного працівника і з меншими витратами коштів. Відомий контейнер, що містить корпус, затвор в його нижній частині для відкривання або закривання вивантажувального отвору і зв'язаний з затвором виконавчий механізм, яким керує підсобний робітник (а.с. №1465366, СССР, Кл. В 65 D 90/54). Цей контейнер за технічною суттю є найбільш близьким до того, що заявляється для здійснення способу, і тому прийнятий за прототип. Недоліком цього контейнеру є те, що керування виконавчим механізмом затвора здійснюють вручну додатковим підсобним працівником, яке збільшує собівартість праці. Задачею винаходу є усунення ручної праці додаткового підсобного працівника при відкриванні і закриванні вивантажувального отвору контейнера під час завантаження зерна або мінеральних добрив в польову машину шляхом створення контейнера, у якого після приєднання до перевантажувального пристрою відкриття або закриття вивантажувального отвору під час завантаження зерна або мінеральних добрив в польову машину, здійснювалося би оператором з допомогою механізму перевантажувального пристрою з місця керування останнього без застосування ручної праці додаткового підсобного працівника. 94214 4 Поставлена задача вирішується завдяки тому, що контейнер для завантаження зерна або мінеральних добрив в польову машину, який включає корпус, вивантажувальний затвор в його нижній частині і з'єднаний з затвором виконавчий механізм, відповідно до винаходу, виконавчий механізм виконаний у вигляді упора, з'єднаного з корпусом через принаймні одну пружину. Завдяки такому виконанню контейнера після приєднання останнього до перевантажувального пристрою відкриття або закриття вивантажувального отвору контейнера під час завантаження зерна або мінеральних добрив в польову машину здійснюють оператором з допомогою механізму перевантажувального пристрою з місці керування останнього шляхом натискання штока вертикального гідроциліндра перевантажувального пристрою на упор виконавчого механізму затвору. Відомий перевантажувальний пристрій, що містить стрілу с захватом, яка встановлена з можливістю повороту в вертикальній площині гідроциліндром, а захват зв'язаний із стрілою шарніром з можливістю повороту в площині повороту стріли другим гідроциліндром (а.с. №1585236, СССР, Кл. В 65D 88/54). Цей перевантажувальний пристрій за технічною суттю є найбільш близьким до того, що заявляється для здійснення способу, і тому прийнятий за прототип. Недоліком цього перевантажувального пристрою є те, що ним не можна відкривати або закривати вивантажувальний отвір контейнера після приєднання останнього до перевантажувального пристрою, а це вимагає для відкриття або закриття вивантажувального отвору ручної праці додаткового підсобного працівника, яка збільшує собівартість праці. Задачею винаходу є усунення ручної праці додаткового підсобного працівника при відкриванні або закриванні вивантажувального отвору контейнера під час завантаження зерна або мінеральних добрив в польову машину шляхом створення перевантажувального пристрою для завантаження зерна або мінеральних добрив в польову машину, у якого після приєднання до контейнера відкривання або закривання вивантажувального отвору останнього під час завантаження зерна або мінеральних добрив в польову машину здійснювалося би оператором з допомогою механізму перевантажувального пристрою з місця керування останнього без застосування ручної праці додаткового підсобного працівника. Поставлена задача вирішується завдяки тому, що перевантажувальний пристрій для завантаження зерна або мінеральних добрив в польову машину, який включає стрілу с захватом, що встановлена з можливістю повороту в вертикальній площині гідроциліндром, а захват зв'язаний із стрілою шарніром з можливістю повороту в площині повороту стріли другим гідроциліндром, відповідно до винаходу, на захваті штоком вниз закріплено принаймні один додатковий гідроциліндр, функціонально зв'язаний з гідросистемою керування перевантажувальним пристроєм. 5 Завдяки такому виконанню перевантажувального пристрою після приєднання до нього контейнера відкривання або закривання вивантажувального отвору контейнера під час завантаження зерна або мінеральних добрив в польову машину здійснюють з допомогою механізму оператором перевантажувального пристрою з місця керування останнього шляхом натискання штока гідроциліндра перевантажувального пристрою на упор виконавчого пристрою затвору контейнера. Завдяки такому рішенню відкривання або закривання вивантажувального отвору контейнера здійснюють з допомогою механізму оператором перевантажувального пристрою без застосування ручної праці додаткового підсобного працівника. Приклад реалізації винаходу пояснюється кресленням, де: фіг.1 - схема завантаження зерна або мінеральних добрив з контейнера в польову машину; фіг.2 - контейнер, вид збоку; фіг. 3 - перевантажувальний пристрій, вид збоку. Приклад реалізації способу завантаження зерна або мінеральних добрив з контейнера в польову машину. При реалізації способу завантаження зерна або мінеральних добрив з контейнера в польову машину мінеральні добрива або зерно завантажують в сховищі в контейнер будь-яким універсальним завантажувачем, перевозять до поля будьяким транспортним засобом, де захватом 1 перевантажувальний пристрій 2 (фіг.1) оператором останнього приєднують до контейнера 3, з допомогою стріли 4 перевантажувального пристрою встановлюють контейнер над бункером польової машини 5, гідравлічною системою перевантажувального пристрою з допомогою додаткового гідроциліндра 6 натискують на упор 7 виконавчого механізму вивантажувального затвору контейнера, завдяки чому відкривається вивантажувальний отвір 8 контейнера і зерно або мінеральні добрива висипають в бункер польової машини 5. Після спорожнення контейнера важіль гідророзподільника керування додатковим гідроциліндром 6 оператором встановлюють в нейтральне положення і під дією пружини 9 вивантажувальний отвір 8 з допомогою затвора закривають, після чого контейнер повертають транспортним засобом в сховище для чергового завантаження його зерном або мінеральними добривами. Контейнер для завантаження зерна або мінеральних добрив в польову машину включає (фіг.2) 94214 6 корпус 1 з вивантажувальним отвором 2, вивантажувальний затвор 3 в його нижній частині і з'єднаний з затвором виконавчий пристрій, виконаний у вигляді упора 4, з'єднаного з корпусом через пружину. Працює контейнер слідуючим чином. Після приєднання контейнера до перевантажувального пристрою 2 (фіг.1) оператором останнього встановлюють контейнер над бункером польової машини 4 (фіг.1), гідравлічною системою перевантажувального пристрою з допомогою додаткового гідроциліндра 5 (фіг.1) натискують на упор 4 (фіг.2) виконавчого механізму вивантажувального затвору 3 (фіг.2) контейнера, завдяки чому відкривають вивантажувальний отвір 2 (фіг.2) контейнера і зерно або мінеральні добрива висипають в бункер польової машини 5 (фіг.1). Після спорожнення контейнера важіль гідро розподільника керування додатковим гідроциліндром 5 (фіг.1) оператором перевантажувального пристрою встановлюють в нейтральне положення і під дією пружини 5 (фіг.2) вивантажувальний отвір 2 (фіг.2) з допомогою затвора З (фіг.2) закривають. Приклад виконання перевантажувального пристрою. Перевантажувальний пристрій для завантаження зерна або мінеральних добрив в польову машину включає (фіг.3) стрілу 1 с захватом 2, що встановлена з можливістю повороту в вертикальній площині гідроциліндром 3, а захват зв'язаний із стрілою шарніром з можливістю попороту в площині повороту стріли другим гідроциліндром 4. На захваті 2 штоком вниз закріплено принаймні один додатковий гідроциліндр 5, функціонально зв'язний з гідросистемою керування перевантажувальним пристроєм. Працює перевантажувальний пристрій слідуючим чином. Після приєднання до перевантажувального пристрою 2 контейнера 3 (фіг.1) оператором перевантажувального пристрою з допомогою додаткового гідроциліндра 5 (фіг.3) натискують на упор 4 (фіг.2) виконавчого механізму вивантажувального затвору 3 (фіг.2) контейнера, завдяки чому відкривають вивантажувальний отвір 2 (фіг.2) контейнера і зерно або мінеральні добрива висипають в бункер польової машини 5 (фіг.1). Після спорожнення контейнера важіль гідророзподільника керування додатковим гідроциліндром 5 (фіг.3) оператором перевантажувального пристрою встановлюють в нейтральне положення і під дією пружини 5 (фіг.2) вивантажувальний отвір 2 (фіг.2) з допомогою затвора 3 (фіг.2) закривають. 7 Комп’ютерна верстка І.Скворцова 94214 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
