Пристрій і.соколовського для транспортування букета квітів у автомобілях
Формула / Реферат

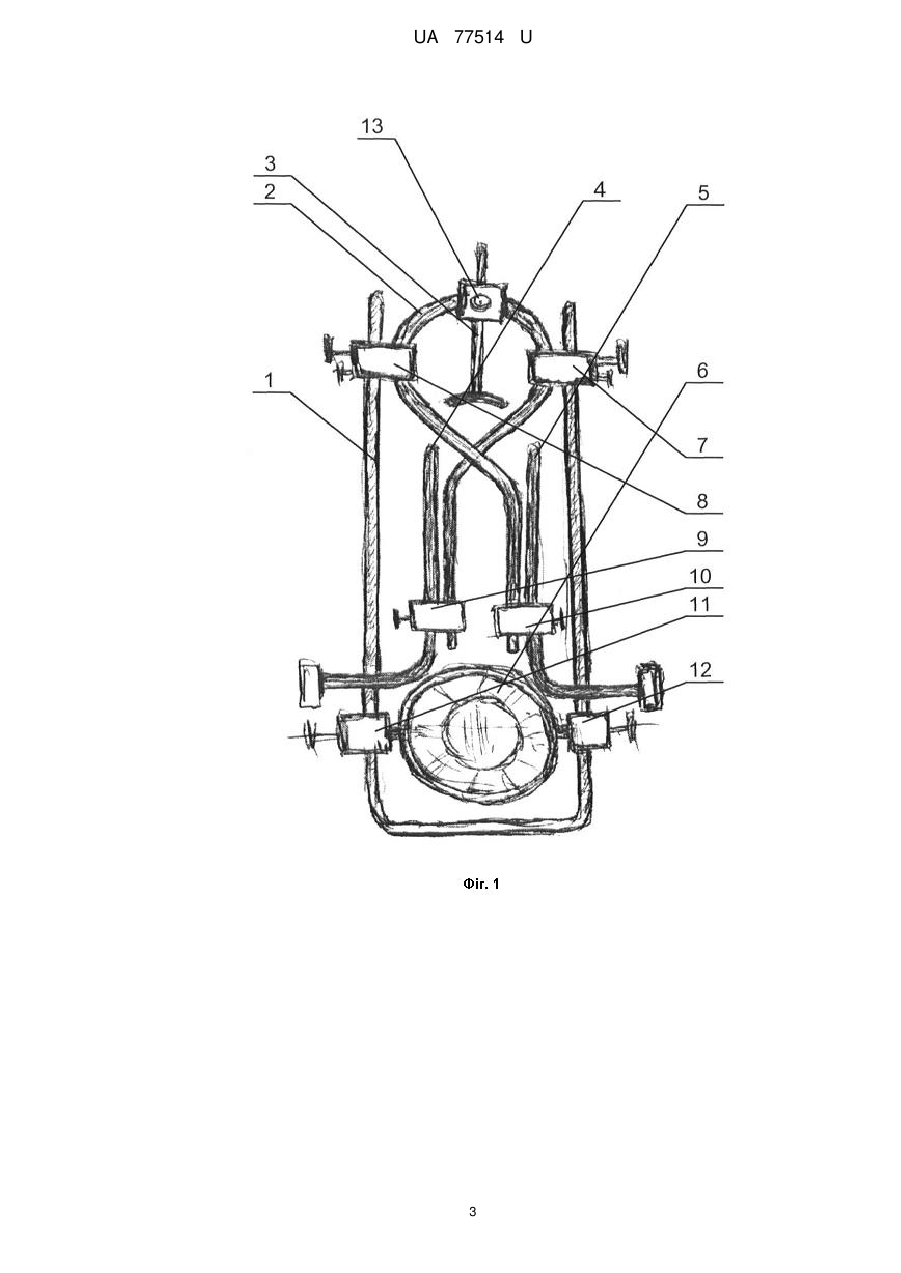

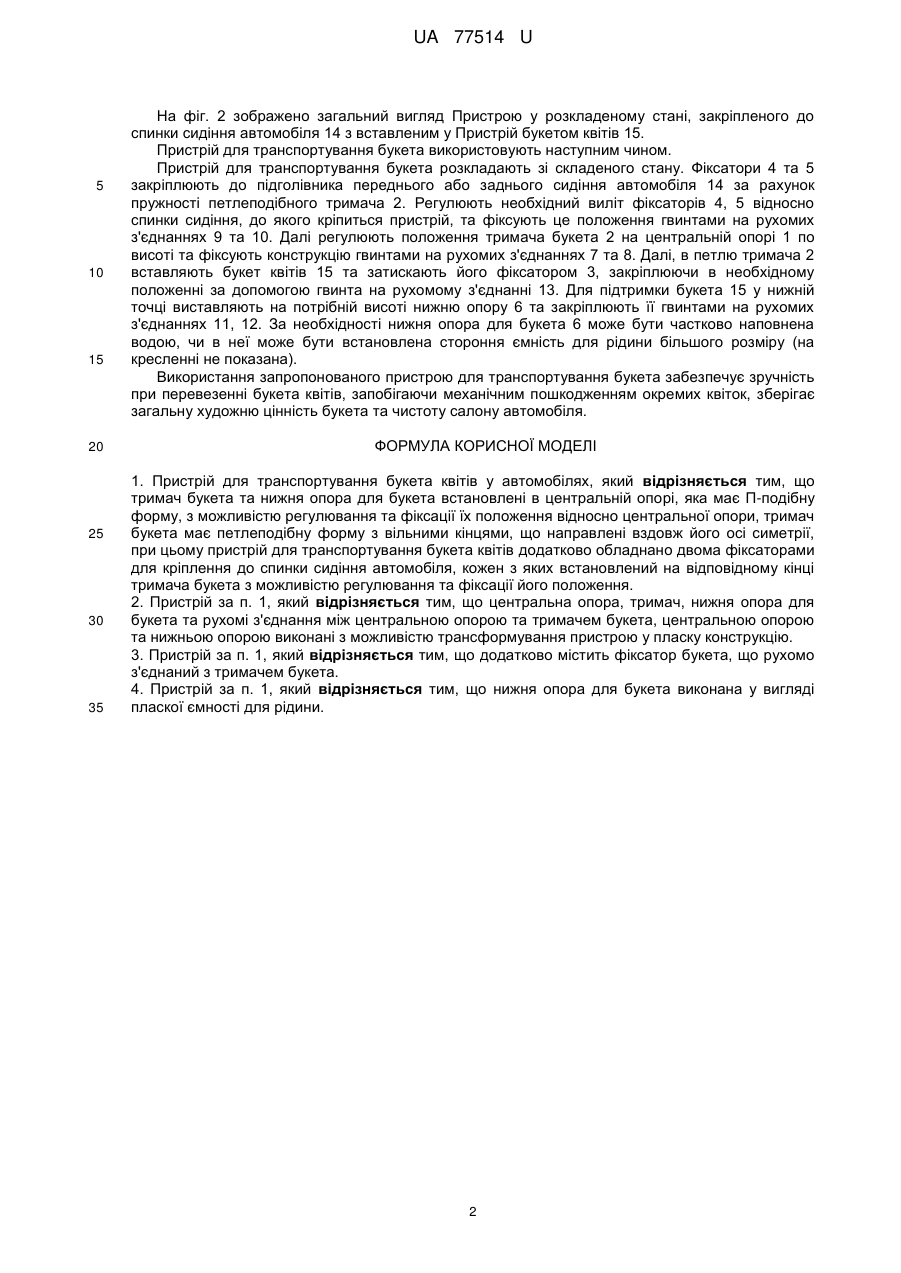

1. Пристрій для транспортування букета квітів у автомобілях, який відрізняється тим, що тримач букета та нижня опора для букета встановлені в центральній опорі, яка має П-подібну форму, з можливістю регулювання та фіксації їх положення відносно центральної опори, тримач букета має петлеподібну форму з вільними кінцями, що направлені вздовж його осі симетрії, при цьому пристрій для транспортування букета квітів додатково обладнано двома фіксаторами для кріплення до спинки сидіння автомобіля, кожен з яких встановлений на відповідному кінці тримача букета з можливістю регулювання та фіксації його положення.
2. Пристрій за п. 1, який відрізняється тим, що центральна опора, тримач, нижня опора для букета та рухомі з'єднання між центральною опорою та тримачем букета, центральною опорою та нижньою опорою виконані з можливістю трансформування пристрою у пласку конструкцію.
3. Пристрій за п. 1, який відрізняється тим, що додатково містить фіксатор букета, що рухомо з'єднаний з тримачем букета.
4. Пристрій за п 1, який відрізняється тим, що нижня опора для букета виконана у вигляді пласкої ємності для рідини.
Текст

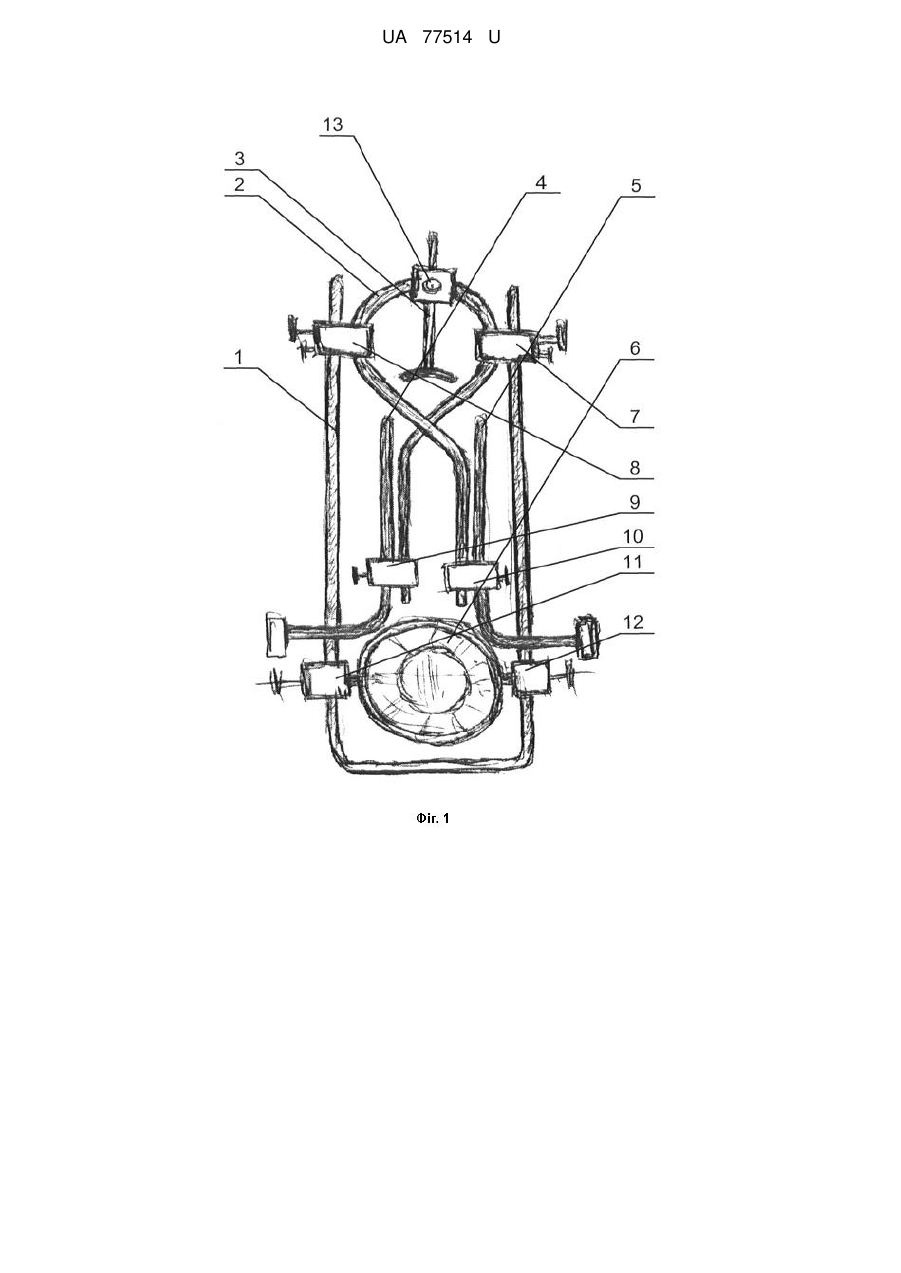

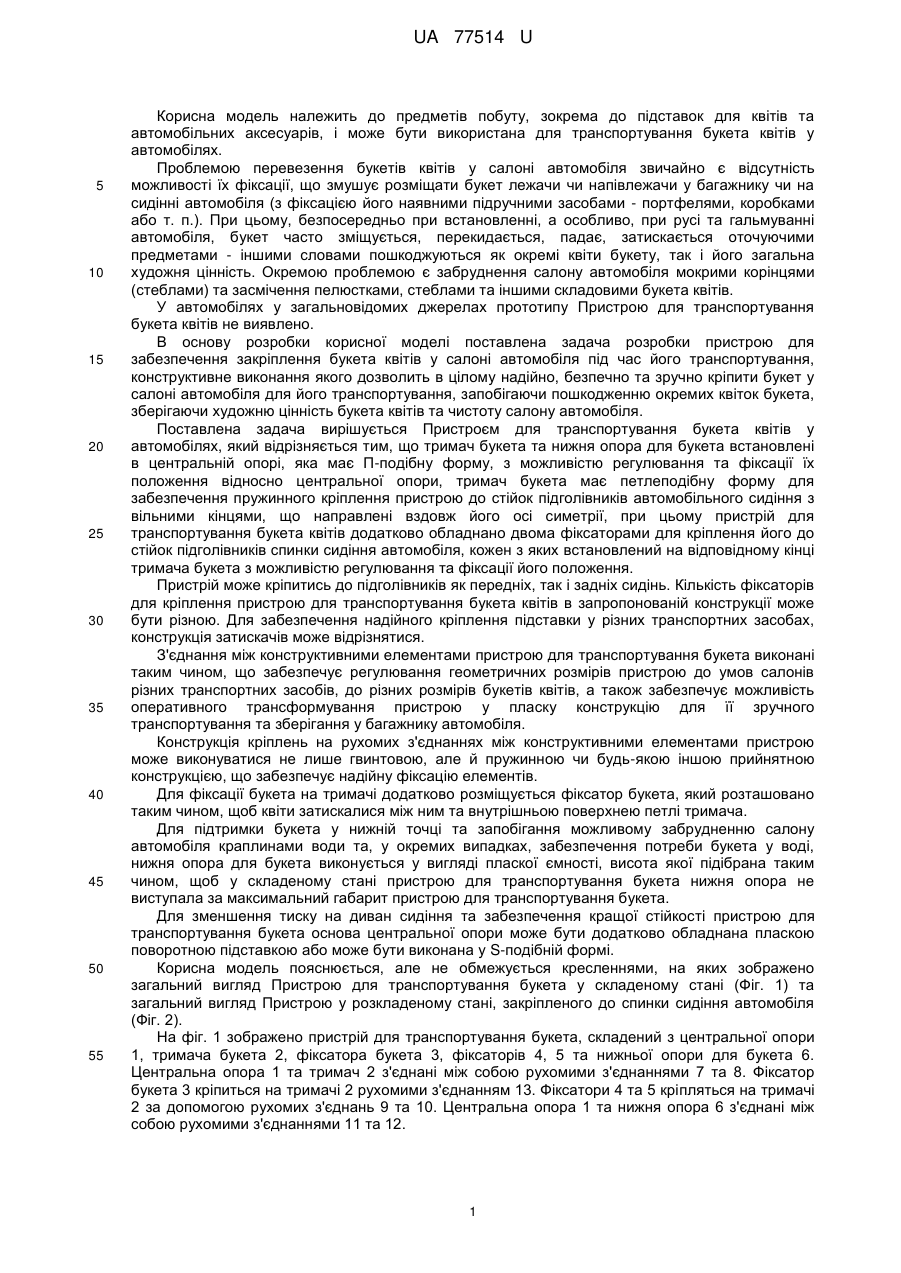

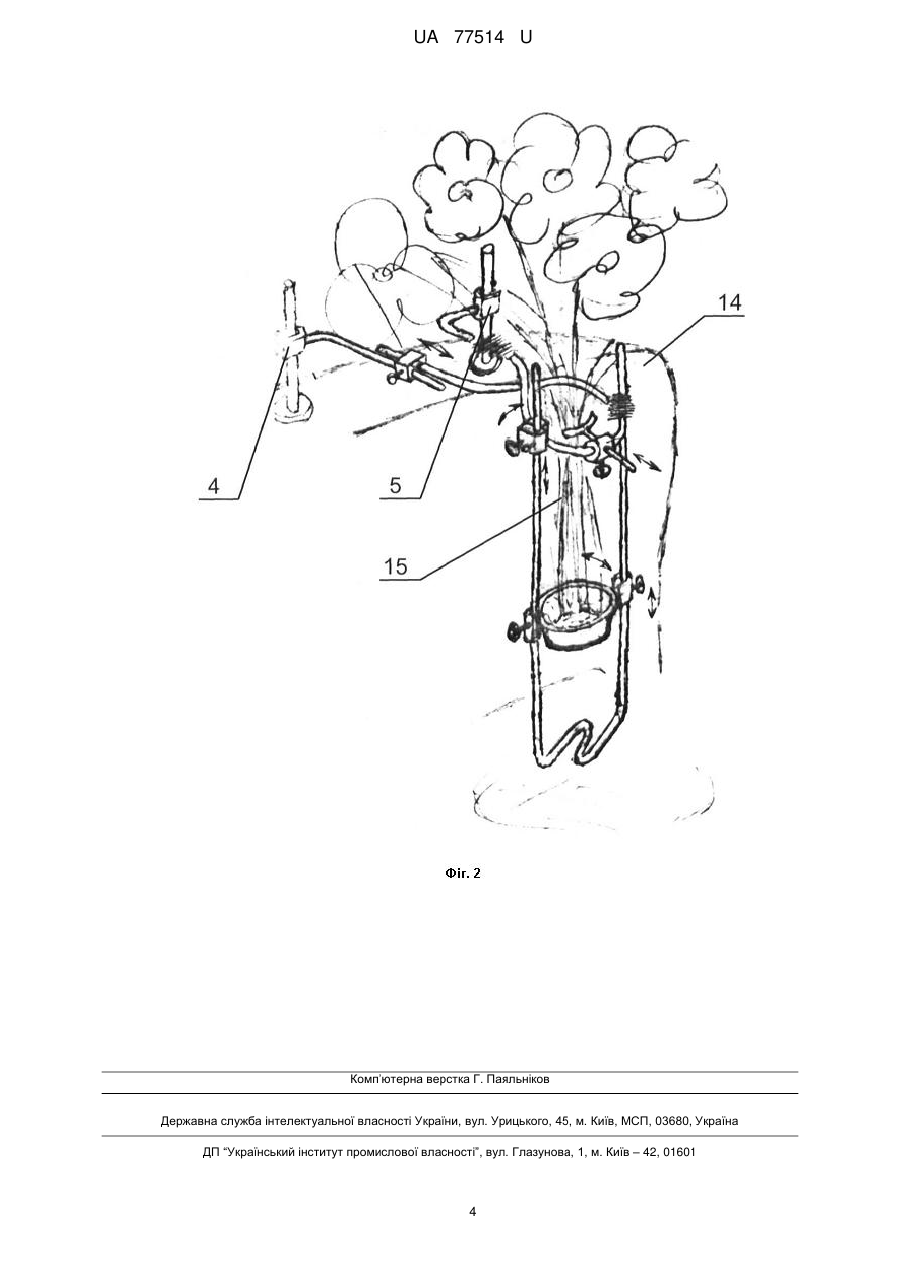

Реферат: UA 77514 U UA 77514 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до предметів побуту, зокрема до підставок для квітів та автомобільних аксесуарів, і може бути використана для транспортування букета квітів у автомобілях. Проблемою перевезення букетів квітів у салоні автомобіля звичайно є відсутність можливості їх фіксації, що змушує розміщати букет лежачи чи напівлежачи у багажнику чи на сидінні автомобіля (з фіксацією його наявними підручними засобами - портфелями, коробками або т. п.). При цьому, безпосередньо при встановленні, а особливо, при русі та гальмуванні автомобіля, букет часто зміщується, перекидається, падає, затискається оточуючими предметами - іншими словами пошкоджуються як окремі квіти букету, так і його загальна художня цінність. Окремою проблемою є забруднення салону автомобіля мокрими корінцями (стеблами) та засмічення пелюстками, стеблами та іншими складовими букета квітів. У автомобілях у загальновідомих джерелах прототипу Пристрою для транспортування букета квітів не виявлено. В основу розробки корисної моделі поставлена задача розробки пристрою для забезпечення закріплення букета квітів у салоні автомобіля під час його транспортування, конструктивне виконання якого дозволить в цілому надійно, безпечно та зручно кріпити букет у салоні автомобіля для його транспортування, запобігаючи пошкодженню окремих квіток букета, зберігаючи художню цінність букета квітів та чистоту салону автомобіля. Поставлена задача вирішується Пристроєм для транспортування букета квітів у автомобілях, який відрізняється тим, що тримач букета та нижня опора для букета встановлені в центральній опорі, яка має П-подібну форму, з можливістю регулювання та фіксації їх положення відносно центральної опори, тримач букета має петлеподібну форму для забезпечення пружинного кріплення пристрою до стійок підголівників автомобільного сидіння з вільними кінцями, що направлені вздовж його осі симетрії, при цьому пристрій для транспортування букета квітів додатково обладнано двома фіксаторами для кріплення його до стійок підголівників спинки сидіння автомобіля, кожен з яких встановлений на відповідному кінці тримача букета з можливістю регулювання та фіксації його положення. Пристрій може кріпитись до підголівників як передніх, так і задніх сидінь. Кількість фіксаторів для кріплення пристрою для транспортування букета квітів в запропонованій конструкції може бути різною. Для забезпечення надійного кріплення підставки у різних транспортних засобах, конструкція затискачів може відрізнятися. З'єднання між конструктивними елементами пристрою для транспортування букета виконані таким чином, що забезпечує регулювання геометричних розмірів пристрою до умов салонів різних транспортних засобів, до різних розмірів букетів квітів, а також забезпечує можливість оперативного трансформування пристрою у пласку конструкцію для її зручного транспортування та зберігання у багажнику автомобіля. Конструкція кріплень на рухомих з'єднаннях між конструктивними елементами пристрою може виконуватися не лише гвинтовою, але й пружинною чи будь-якою іншою прийнятною конструкцією, що забезпечує надійну фіксацію елементів. Для фіксації букета на тримачі додатково розміщується фіксатор букета, який розташовано таким чином, щоб квіти затискалися між ним та внутрішньою поверхнею петлі тримача. Для підтримки букета у нижній точці та запобігання можливому забрудненню салону автомобіля краплинами води та, у окремих випадках, забезпечення потреби букета у воді, нижня опора для букета виконується у вигляді пласкої ємності, висота якої підібрана таким чином, щоб у складеному стані пристрою для транспортування букета нижня опора не виступала за максимальний габарит пристрою для транспортування букета. Для зменшення тиску на диван сидіння та забезпечення кращої стійкості пристрою для транспортування букета основа центральної опори може бути додатково обладнана пласкою поворотною підставкою або може бути виконана у S-подібній формі. Корисна модель пояснюється, але не обмежується кресленнями, на яких зображено загальний вигляд Пристрою для транспортування букета у складеному стані (Фіг. 1) та загальний вигляд Пристрою у розкладеному стані, закріпленого до спинки сидіння автомобіля (Фіг. 2). На фіг. 1 зображено пристрій для транспортування букета, складений з центральної опори 1, тримача букета 2, фіксатора букета 3, фіксаторів 4, 5 та нижньої опори для букета 6. Центральна опора 1 та тримач 2 з'єднані між собою рухомими з'єднаннями 7 та 8. Фіксатор букета 3 кріпиться на тримачі 2 рухомими з'єднанням 13. Фіксатори 4 та 5 кріпляться на тримачі 2 за допомогою рухомих з'єднань 9 та 10. Центральна опора 1 та нижня опора 6 з'єднані між собою рухомими з'єднаннями 11 та 12. 1 UA 77514 U 5 10 15 20 25 30 35 На фіг. 2 зображено загальний вигляд Пристрою у розкладеному стані, закріпленого до спинки сидіння автомобіля 14 з вставленим у Пристрій букетом квітів 15. Пристрій для транспортування букета використовують наступним чином. Пристрій для транспортування букета розкладають зі складеного стану. Фіксатори 4 та 5 закріплюють до підголівника переднього або заднього сидіння автомобіля 14 за рахунок пружності петлеподібного тримача 2. Регулюють необхідний виліт фіксаторів 4, 5 відносно спинки сидіння, до якого кріпиться пристрій, та фіксують це положення гвинтами на рухомих з'єднаннях 9 та 10. Далі регулюють положення тримача букета 2 на центральній опорі 1 по висоті та фіксують конструкцію гвинтами на рухомих з'єднаннях 7 та 8. Далі, в петлю тримача 2 вставляють букет квітів 15 та затискають його фіксатором 3, закріплюючи в необхідному положенні за допомогою гвинта на рухомому з'єднанні 13. Для підтримки букета 15 у нижній точці виставляють на потрібній висоті нижню опору 6 та закріплюють її гвинтами на рухомих з'єднаннях 11, 12. За необхідності нижня опора для букета 6 може бути частково наповнена водою, чи в неї може бути встановлена стороння ємність для рідини більшого розміру (на кресленні не показана). Використання запропонованого пристрою для транспортування букета забезпечує зручність при перевезенні букета квітів, запобігаючи механічним пошкодженням окремих квіток, зберігає загальну художню цінність букета та чистоту салону автомобіля. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для транспортування букета квітів у автомобілях, який відрізняється тим, що тримач букета та нижня опора для букета встановлені в центральній опорі, яка має П-подібну форму, з можливістю регулювання та фіксації їх положення відносно центральної опори, тримач букета має петлеподібну форму з вільними кінцями, що направлені вздовж його осі симетрії, при цьому пристрій для транспортування букета квітів додатково обладнано двома фіксаторами для кріплення до спинки сидіння автомобіля, кожен з яких встановлений на відповідному кінці тримача букета з можливістю регулювання та фіксації його положення. 2. Пристрій за п. 1, який відрізняється тим, що центральна опора, тримач, нижня опора для букета та рухомі з'єднання між центральною опорою та тримачем букета, центральною опорою та нижньою опорою виконані з можливістю трансформування пристрою у пласку конструкцію. 3. Пристрій за п. 1, який відрізняється тим, що додатково містить фіксатор букета, що рухомо з'єднаний з тримачем букета. 4. Пристрій за п. 1, який відрізняється тим, що нижня опора для букета виконана у вигляді пласкої ємності для рідини. 2 UA 77514 U 3 UA 77514 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for transporting bouquet of flowers in car
Автори англійськоюSokolovskyi Ihor Antonovych
Назва патенту російськоюУстройство для транспортировки букета цветов в автомобилях
Автори російськоюСоколовский Игорь Антонович
МПК / Мітки
МПК: A47G 29/00, B65D 6/16
Мітки: і.соколовського, транспортування, автомобілях, квітів, букета, пристрій
