Система керування електродвигунами механізмів підйому/опускання фурм машини подачі кисню в конвертер

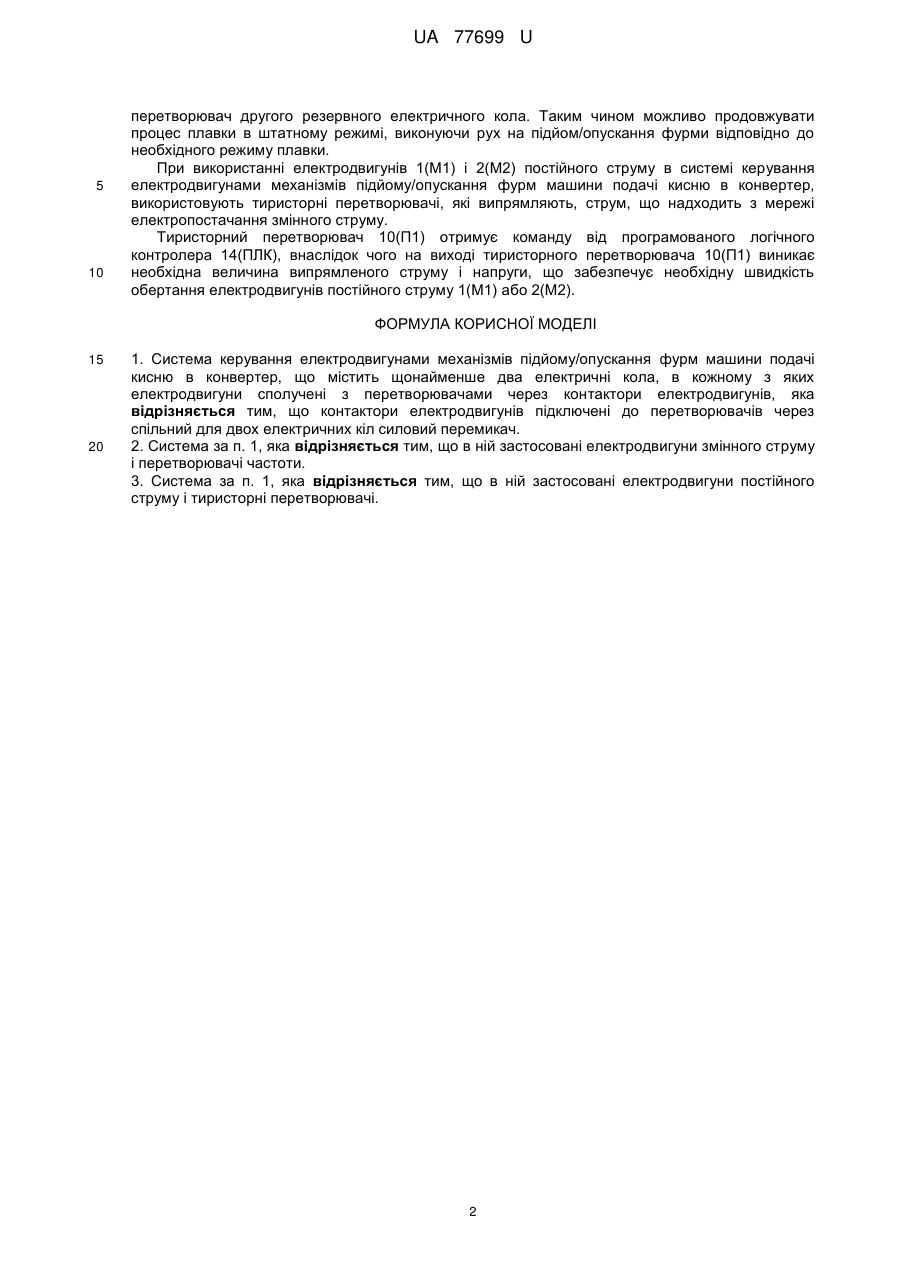

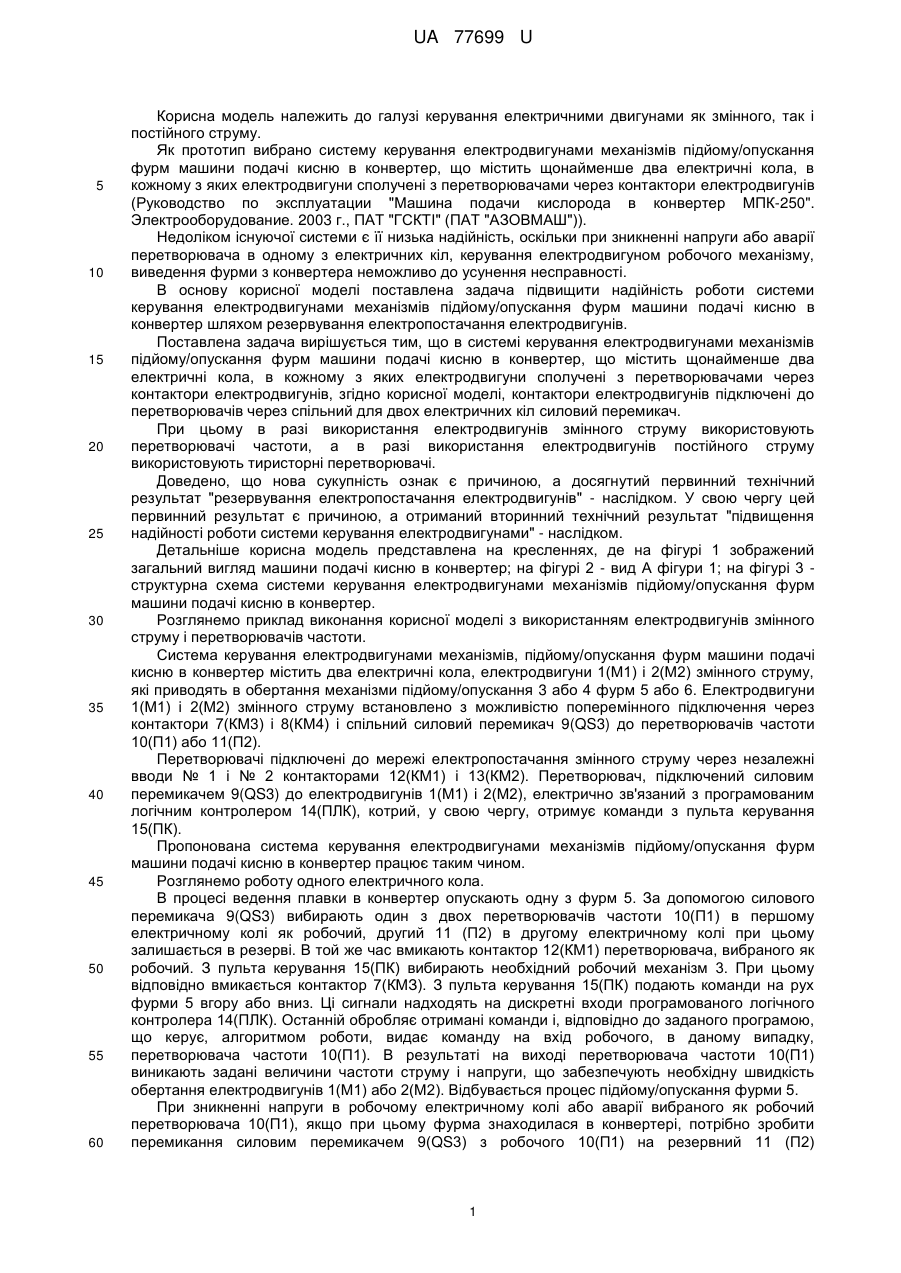

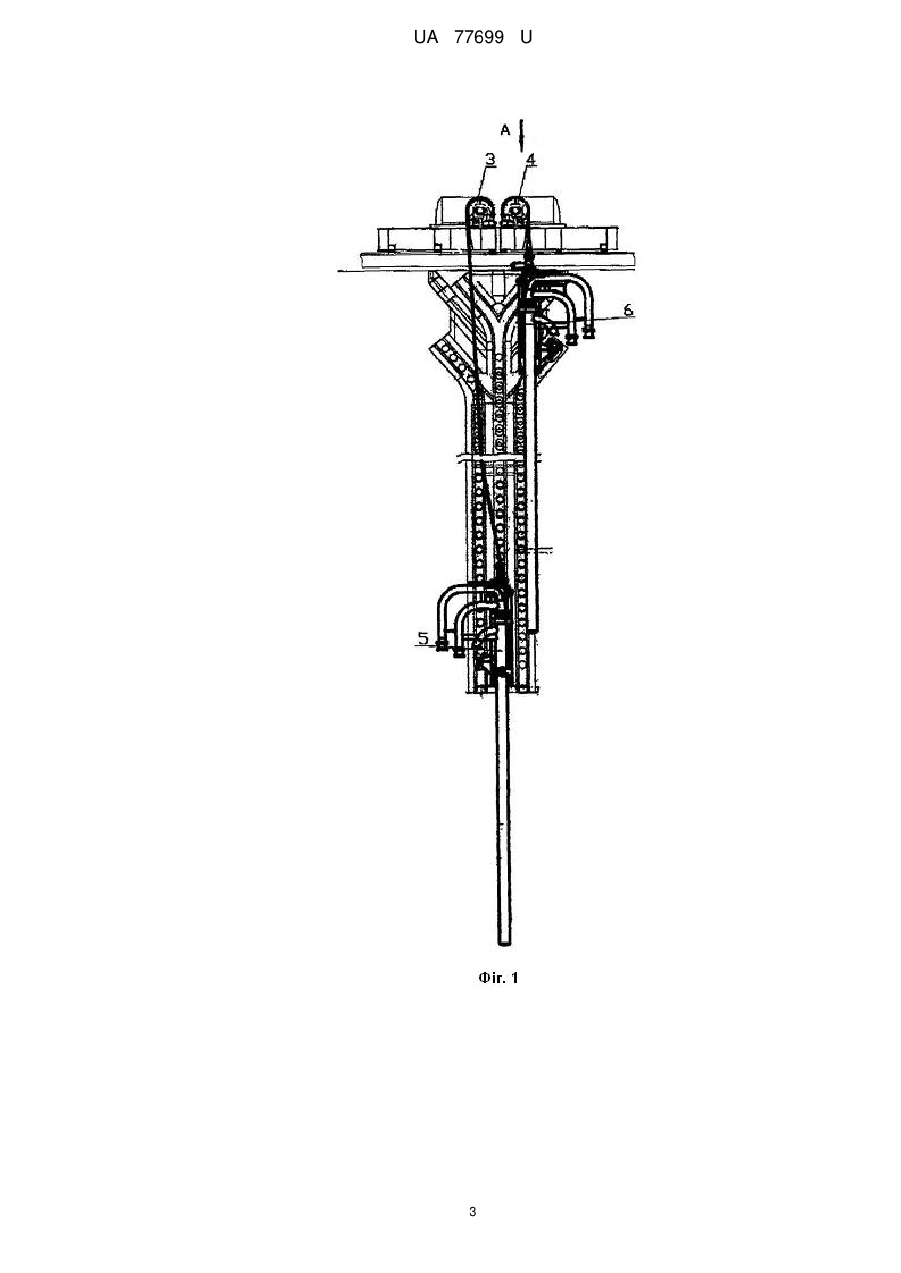

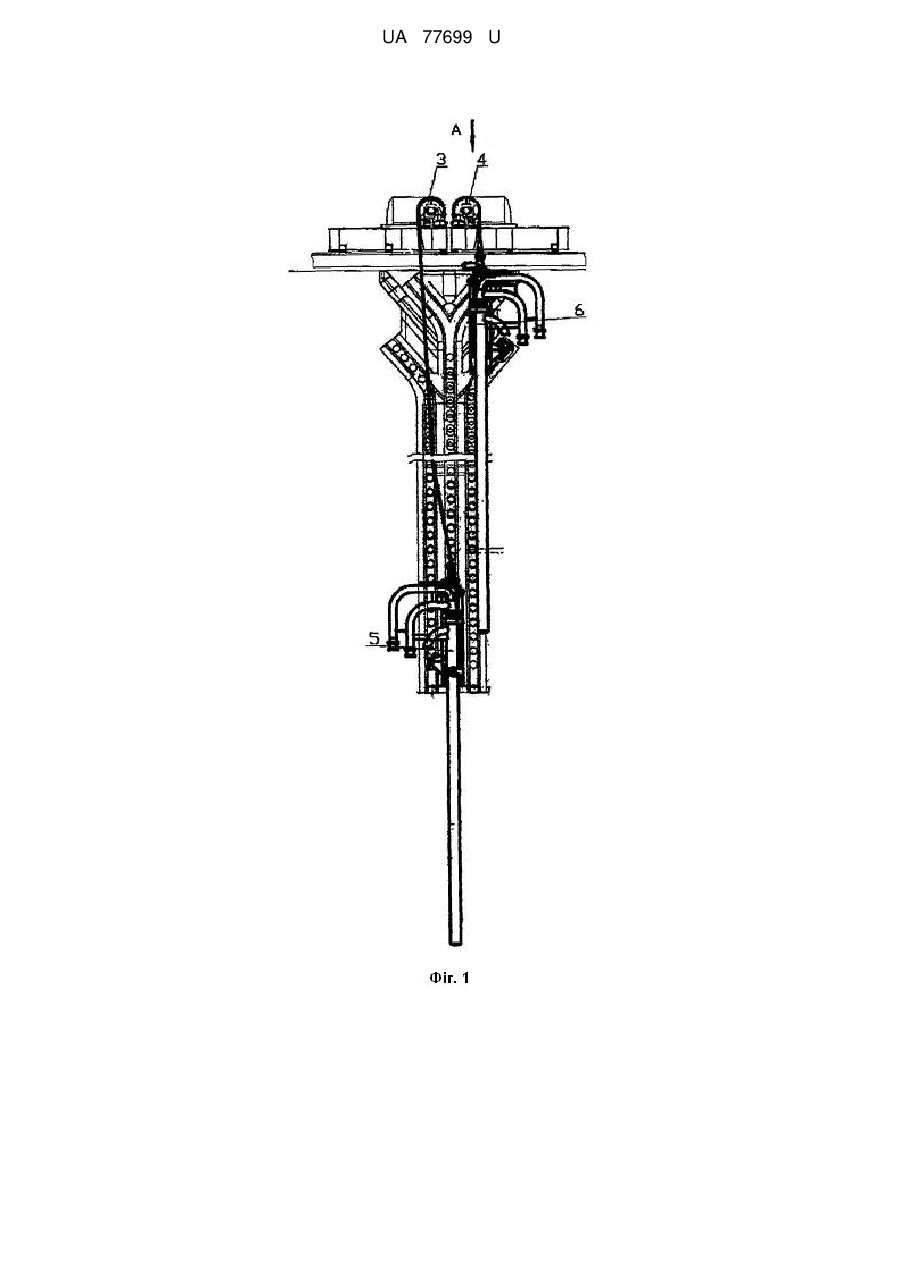

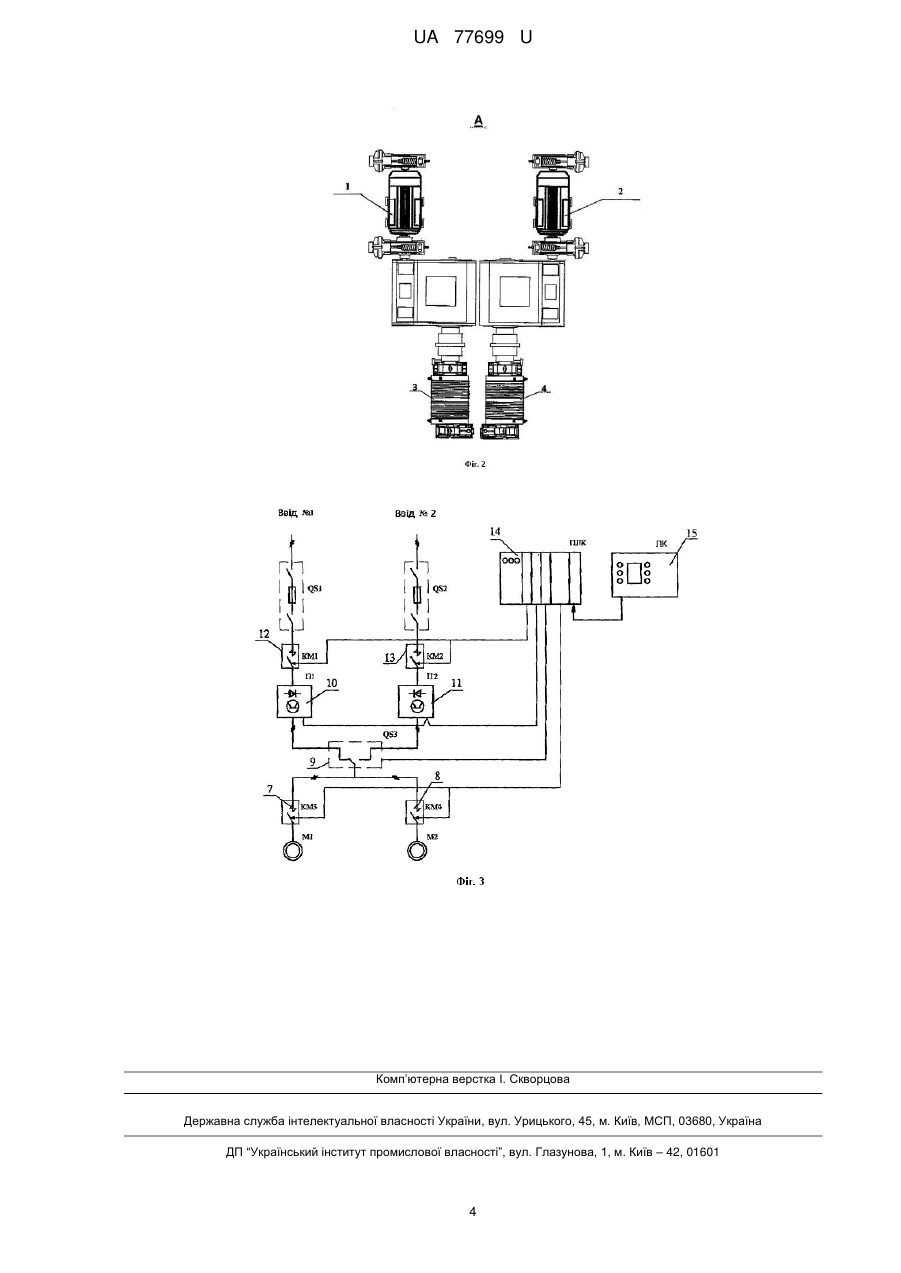

Реферат: Система керування електродвигунами механізмів підйому/опускання фурм машини подачі кисню в конвертер містить щонайменше два електричні кола, в кожному з яких електродвигуни сполучені з перетворювачами через контактори електродвигунів. Контактори електродвигунів підключені до перетворювачів через спільний для двох електричних кіл силовий перемикач. UA 77699 U (12) UA 77699 U UA 77699 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі керування електричними двигунами як змінного, так і постійного струму. Як прототип вибрано систему керування електродвигунами механізмів підйому/опускання фурм машини подачі кисню в конвертер, що містить щонайменше два електричні кола, в кожному з яких електродвигуни сполучені з перетворювачами через контактори електродвигунів (Руководство по эксплуатации "Машина подачи кислорода в конвертер МПК-250". Электрооборудование. 2003 г., ПАТ "ГСКТІ" (ПАТ "АЗОВМАШ")). Недоліком існуючої системи є її низька надійність, оскільки при зникненні напруги або аварії перетворювача в одному з електричних кіл, керування електродвигуном робочого механізму, виведення фурми з конвертера неможливо до усунення несправності. В основу корисної моделі поставлена задача підвищити надійність роботи системи керування електродвигунами механізмів підйому/опускання фурм машини подачі кисню в конвертер шляхом резервування електропостачання електродвигунів. Поставлена задача вирішується тим, що в системі керування електродвигунами механізмів підйому/опускання фурм машини подачі кисню в конвертер, що містить щонайменше два електричні кола, в кожному з яких електродвигуни сполучені з перетворювачами через контактори електродвигунів, згідно корисної моделі, контактори електродвигунів підключені до перетворювачів через спільний для двох електричних кіл силовий перемикач. При цьому в разі використання електродвигунів змінного струму використовують перетворювачі частоти, а в разі використання електродвигунів постійного струму використовують тиристорні перетворювачі. Доведено, що нова сукупність ознак є причиною, а досягнутий первинний технічний результат "резервування електропостачання електродвигунів" - наслідком. У свою чергу цей первинний результат є причиною, а отриманий вторинний технічний результат "підвищення надійності роботи системи керування електродвигунами" - наслідком. Детальніше корисна модель представлена на кресленнях, де на фігурі 1 зображений загальний вигляд машини подачі кисню в конвертер; на фігурі 2 - вид А фігури 1; на фігурі 3 структурна схема системи керування електродвигунами механізмів підйому/опускання фурм машини подачі кисню в конвертер. Розглянемо приклад виконання корисної моделі з використанням електродвигунів змінного струму і перетворювачів частоти. Система керування електродвигунами механізмів, підйому/опускання фурм машини подачі кисню в конвертер містить два електричні кола, електродвигуни 1(М1) і 2(М2) змінного струму, які приводять в обертання механізми підйому/опускання 3 або 4 фурм 5 або 6. Електродвигуни 1(М1) і 2(М2) змінного струму встановлено з можливістю поперемінного підключення через контактори 7(КМ3) і 8(КМ4) і спільний силовий перемикач 9(QS3) до перетворювачів частоти 10(П1) або 11(П2). Перетворювачі підключені до мережі електропостачання змінного струму через незалежні вводи № 1 і № 2 контакторами 12(КМ1) і 13(КМ2). Перетворювач, підключений силовим перемикачем 9(QS3) до електродвигунів 1(М1) і 2(М2), електрично зв'язаний з програмованим логічним контролером 14(ПЛК), котрий, у свою чергу, отримує команди з пульта керування 15(ПК). Пропонована система керування електродвигунами механізмів підйому/опускання фурм машини подачі кисню в конвертер працює таким чином. Розглянемо роботу одного електричного кола. В процесі ведення плавки в конвертер опускають одну з фурм 5. За допомогою силового перемикача 9(QS3) вибирають один з двох перетворювачів частоти 10(П1) в першому електричному колі як робочий, другий 11 (П2) в другому електричному колі при цьому залишається в резерві. В той же час вмикають контактор 12(КМ1) перетворювача, вибраного як робочий. З пульта керування 15(ПК) вибирають необхідний робочий механізм 3. При цьому відповідно вмикається контактор 7(КМЗ). З пульта керування 15(ПК) подають команди на рух фурми 5 вгору або вниз. Ці сигнали надходять на дискретні входи програмованого логічного контролера 14(ПЛК). Останній обробляє отримані команди і, відповідно до заданого програмою, що керує, алгоритмом роботи, видає команду на вхід робочого, в даному випадку, перетворювача частоти 10(П1). В результаті на виході перетворювача частоти 10(П1) виникають задані величини частоти струму і напруги, що забезпечують необхідну швидкість обертання електродвигунів 1(М1) або 2(М2). Відбувається процес підйому/опускання фурми 5. При зникненні напруги в робочому електричному колі або аварії вибраного як робочий перетворювача 10(П1), якщо при цьому фурма знаходилася в конвертері, потрібно зробити перемикання силовим перемикачем 9(QS3) з робочого 10(П1) на резервний 11 (П2) 1 UA 77699 U 5 10 перетворювач другого резервного електричного кола. Таким чином можливо продовжувати процес плавки в штатному режимі, виконуючи рух на підйом/опускання фурми відповідно до необхідного режиму плавки. При використанні електродвигунів 1(М1) і 2(М2) постійного струму в системі керування електродвигунами механізмів підйому/опускання фурм машини подачі кисню в конвертер, використовують тиристорні перетворювачі, які випрямляють, струм, що надходить з мережі електропостачання змінного струму. Тиристорний перетворювач 10(П1) отримує команду від програмованого логічного контролера 14(ПЛК), внаслідок чого на виході тиристорного перетворювача 10(П1) виникає необхідна величина випрямленого струму і напруги, що забезпечує необхідну швидкість обертання електродвигунів постійного струму 1(М1) або 2(М2). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Система керування електродвигунами механізмів підйому/опускання фурм машини подачі кисню в конвертер, що містить щонайменше два електричні кола, в кожному з яких електродвигуни сполучені з перетворювачами через контактори електродвигунів, яка відрізняється тим, що контактори електродвигунів підключені до перетворювачів через спільний для двох електричних кіл силовий перемикач. 2. Система за п. 1, яка відрізняється тим, що в ній застосовані електродвигуни змінного струму і перетворювачі частоти. 3. Система за п. 1, яка відрізняється тим, що в ній застосовані електродвигуни постійного струму і тиристорні перетворювачі. 2 UA 77699 U 3 UA 77699 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
