Пристрій для різання кускового пінополістиролу

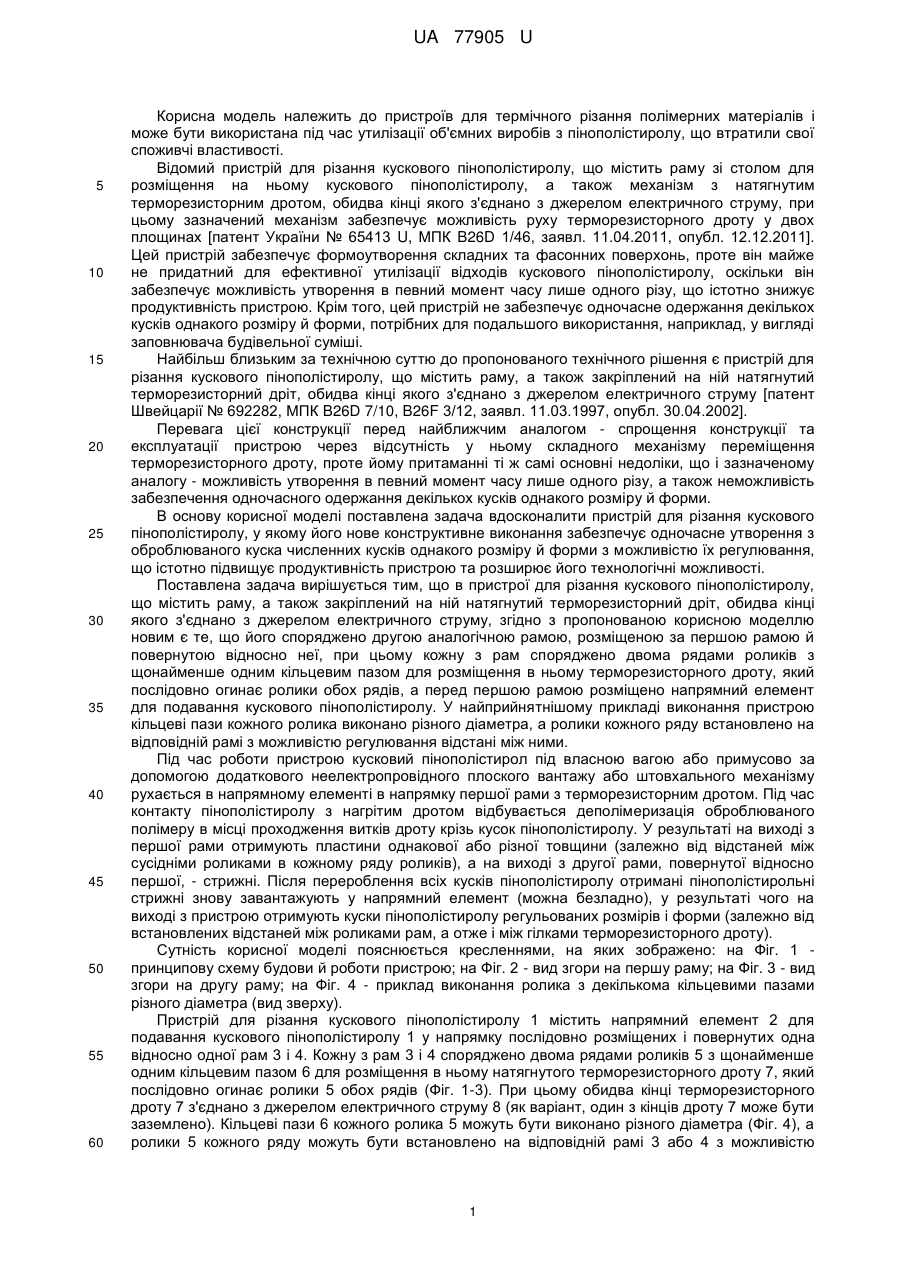

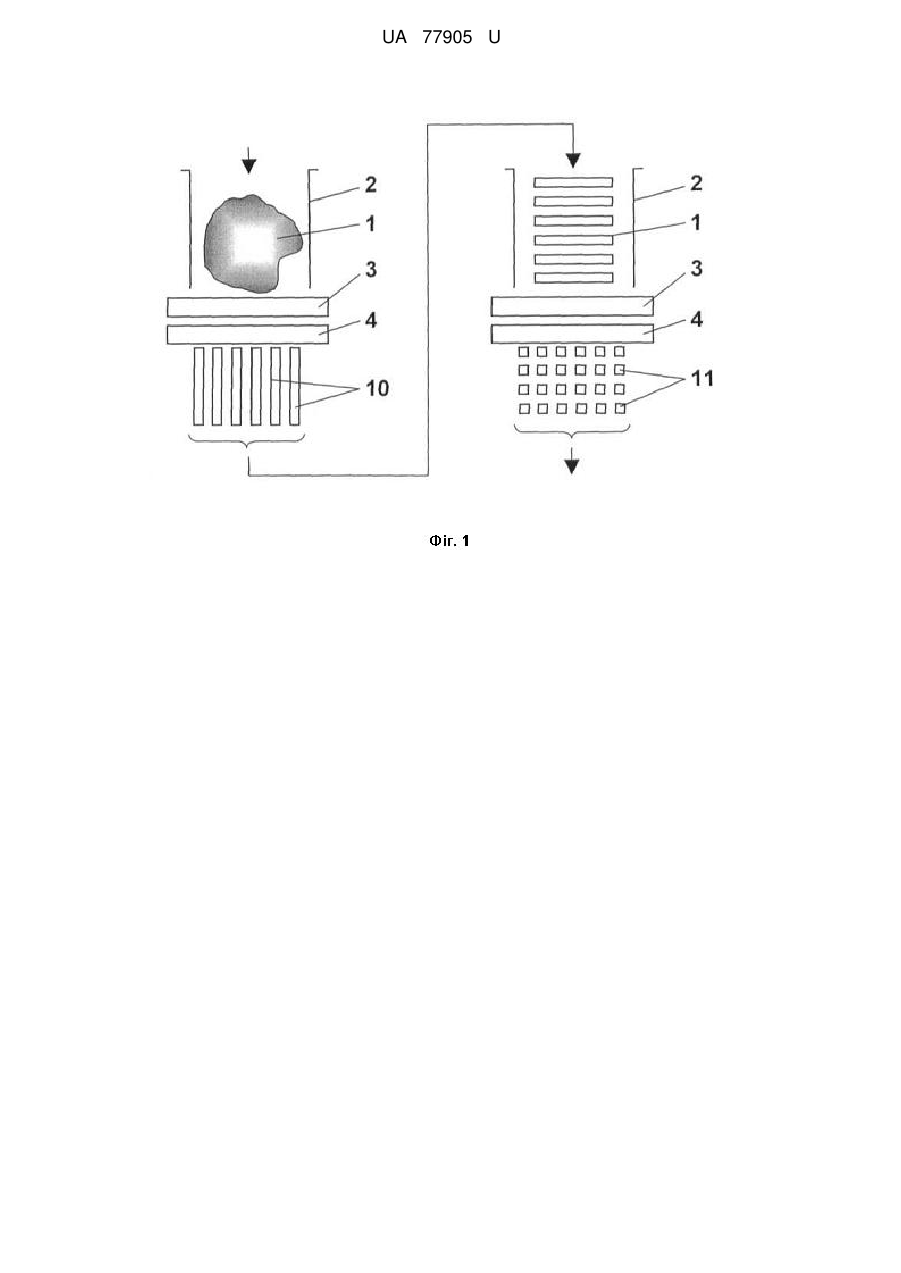

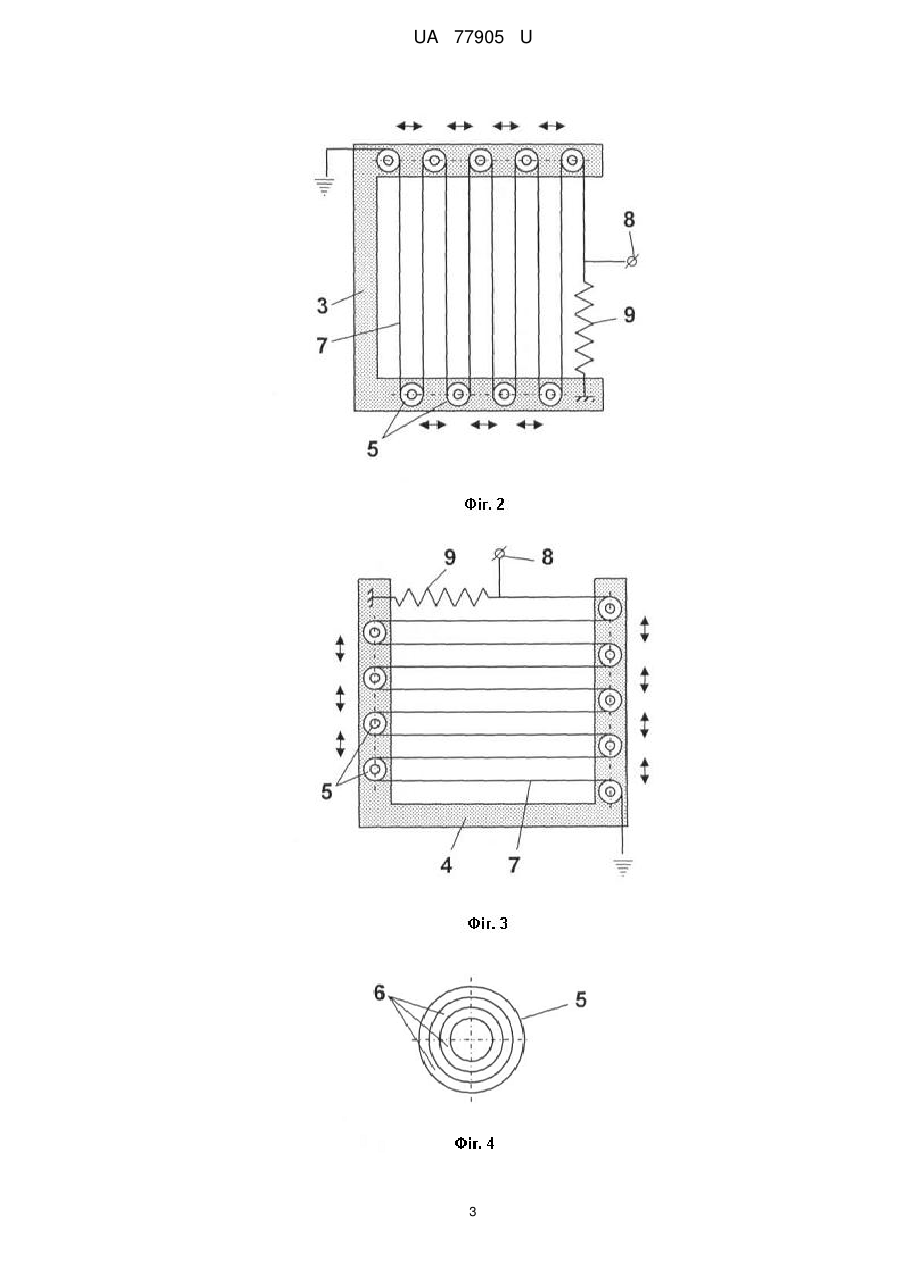

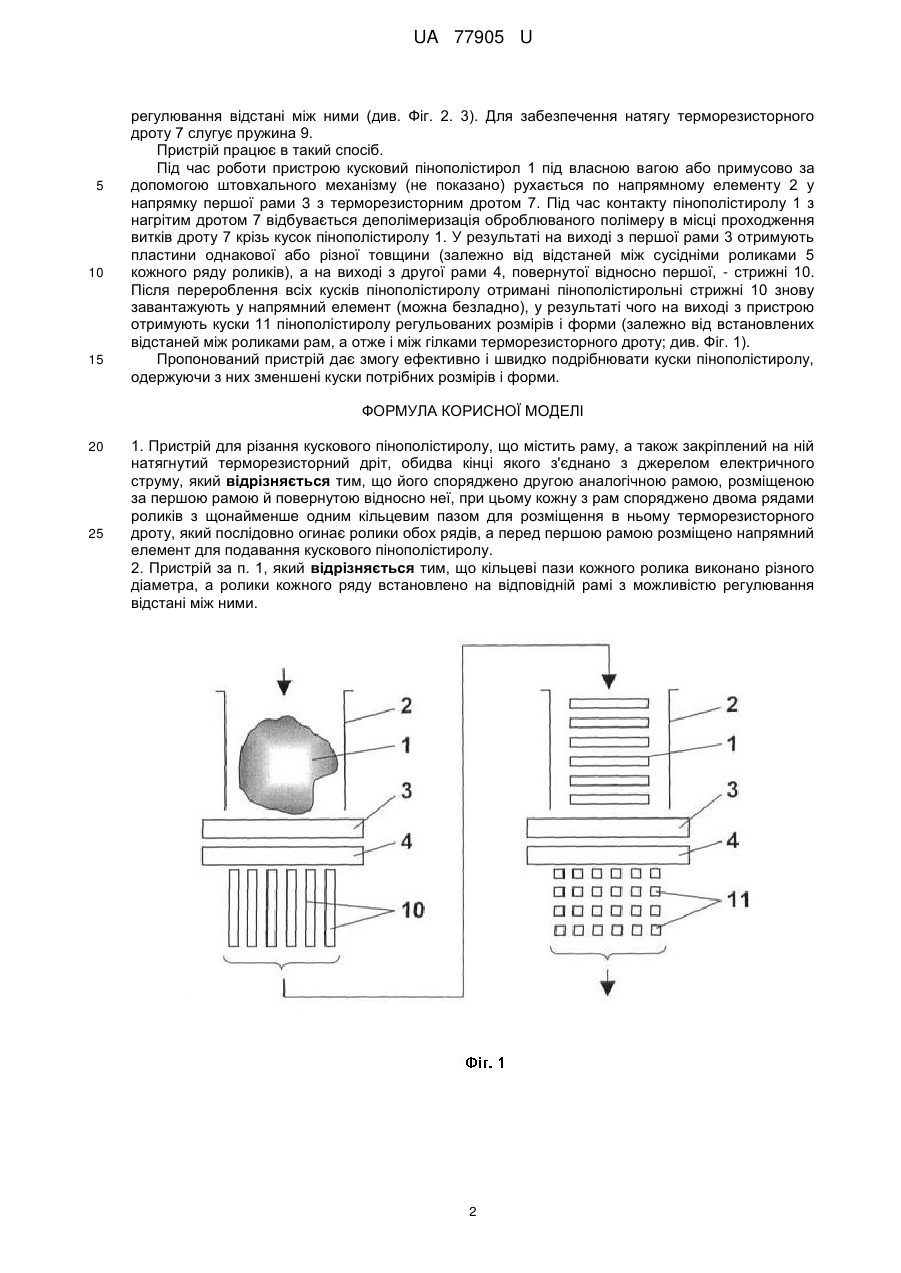

Реферат: Пристрій для різання кускового пінополістиролу містить рами, терморезисторний дріт, джерело електричного струму, ряди роликів з щонайменше одним кільцевим пазом, напрямний елемент для подавання кускового пінополістиролу. UA 77905 U (12) UA 77905 U UA 77905 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для термічного різання полімерних матеріалів і може бути використана під час утилізації об'ємних виробів з пінополістиролу, що втратили свої споживчі властивості. Відомий пристрій для різання кускового пінополістиролу, що містить раму зі столом для розміщення на ньому кускового пінополістиролу, а також механізм з натягнутим терморезисторним дротом, обидва кінці якого з'єднано з джерелом електричного струму, при цьому зазначений механізм забезпечує можливість руху терморезисторного дроту у двох площинах [патент України № 65413 U, МПК B26D 1/46, заявл. 11.04.2011, опубл. 12.12.2011]. Цей пристрій забезпечує формоутворення складних та фасонних поверхонь, проте він майже не придатний для ефективної утилізації відходів кускового пінополістиролу, оскільки він забезпечує можливість утворення в певний момент часу лише одного різу, що істотно знижує продуктивність пристрою. Крім того, цей пристрій не забезпечує одночасне одержання декількох кусків однакого розміру й форми, потрібних для подальшого використання, наприклад, у вигляді заповнювача будівельної суміші. Найбільш близьким за технічною суттю до пропонованого технічного рішення є пристрій для різання кускового пінополістиролу, що містить раму, а також закріплений на ній натягнутий терморезисторний дріт, обидва кінці якого з'єднано з джерелом електричного струму [патент Швейцарії № 692282, МПК B26D 7/10, B26F 3/12, заявл. 11.03.1997, опубл. 30.04.2002]. Перевага цієї конструкції перед найближчим аналогом - спрощення конструкції та експлуатації пристрою через відсутність у ньому складного механізму переміщення терморезисторного дроту, проте йому притаманні ті ж самі основні недоліки, що і зазначеному аналогу - можливість утворення в певний момент часу лише одного різу, а також неможливість забезпечення одночасного одержання декількох кусків однакого розміру й форми. В основу корисної моделі поставлена задача вдосконалити пристрій для різання кускового пінополістиролу, у якому його нове конструктивне виконання забезпечує одночасне утворення з оброблюваного куска численних кусків однакого розміру й форми з можливістю їх регулювання, що істотно підвищує продуктивність пристрою та розширює його технологічні можливості. Поставлена задача вирішується тим, що в пристрої для різання кускового пінополістиролу, що містить раму, а також закріплений на ній натягнутий терморезисторний дріт, обидва кінці якого з'єднано з джерелом електричного струму, згідно з пропонованою корисною моделлю новим є те, що його споряджено другою аналогічною рамою, розміщеною за першою рамою й повернутою відносно неї, при цьому кожну з рам споряджено двома рядами роликів з щонайменше одним кільцевим пазом для розміщення в ньому терморезисторного дроту, який послідовно огинає ролики обох рядів, а перед першою рамою розміщено напрямний елемент для подавання кускового пінополістиролу. У найприйнятнішому прикладі виконання пристрою кільцеві пази кожного ролика виконано різного діаметра, а ролики кожного ряду встановлено на відповідній рамі з можливістю регулювання відстані між ними. Під час роботи пристрою кусковий пінополістирол під власною вагою або примусово за допомогою додаткового неелектропровідного плоского вантажу або штовхального механізму рухається в напрямному елементі в напрямку першої рами з терморезисторним дротом. Під час контакту пінополістиролу з нагрітим дротом відбувається деполімеризація оброблюваного полімеру в місці проходження витків дроту крізь кусок пінополістиролу. У результаті на виході з першої рами отримують пластини однакової або різної товщини (залежно від відстаней між сусідніми роликами в кожному ряду роликів), а на виході з другої рами, повернутої відносно першої, - стрижні. Після перероблення всіх кусків пінополістиролу отримані пінополістирольні стрижні знову завантажують у напрямний елемент (можна безладно), у результаті чого на виході з пристрою отримують куски пінополістиролу регульованих розмірів і форми (залежно від встановлених відстаней між роликами рам, а отже і між гілками терморезисторного дроту). Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 принципову схему будови й роботи пристрою; на Фіг. 2 - вид згори на першу раму; на Фіг. 3 - вид згори на другу раму; на Фіг. 4 - приклад виконання ролика з декількома кільцевими пазами різного діаметра (вид зверху). Пристрій для різання кускового пінополістиролу 1 містить напрямний елемент 2 для подавання кускового пінополістиролу 1 у напрямку послідовно розміщених і повернутих одна відносно одної рам 3 і 4. Кожну з рам 3 і 4 споряджено двома рядами роликів 5 з щонайменше одним кільцевим пазом 6 для розміщення в ньому натягнутого терморезисторного дроту 7, який послідовно огинає ролики 5 обох рядів (Фіг. 1-3). При цьому обидва кінці терморезисторного дроту 7 з'єднано з джерелом електричного струму 8 (як варіант, один з кінців дроту 7 може бути заземлено). Кільцеві пази 6 кожного ролика 5 можуть бути виконано різного діаметра (Фіг. 4), а ролики 5 кожного ряду можуть бути встановлено на відповідній рамі 3 або 4 з можливістю 1 UA 77905 U 5 10 15 регулювання відстані між ними (див. Фіг. 2. 3). Для забезпечення натягу терморезисторного дроту 7 слугує пружина 9. Пристрій працює в такий спосіб. Під час роботи пристрою кусковий пінополістирол 1 під власною вагою або примусово за допомогою штовхального механізму (не показано) рухається по напрямному елементу 2 у напрямку першої рами 3 з терморезисторним дротом 7. Під час контакту пінополістиролу 1 з нагрітим дротом 7 відбувається деполімеризація оброблюваного полімеру в місці проходження витків дроту 7 крізь кусок пінополістиролу 1. У результаті на виході з першої рами 3 отримують пластини однакової або різної товщини (залежно від відстаней між сусідніми роликами 5 кожного ряду роликів), а на виході з другої рами 4, повернутої відносно першої, - стрижні 10. Після перероблення всіх кусків пінополістиролу отримані пінополістирольні стрижні 10 знову завантажують у напрямний елемент (можна безладно), у результаті чого на виході з пристрою отримують куски 11 пінополістиролу регульованих розмірів і форми (залежно від встановлених відстаней між роликами рам, а отже і між гілками терморезисторного дроту; див. Фіг. 1). Пропонований пристрій дає змогу ефективно і швидко подрібнювати куски пінополістиролу, одержуючи з них зменшені куски потрібних розмірів і форми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Пристрій для різання кускового пінополістиролу, що містить раму, а також закріплений на ній натягнутий терморезисторний дріт, обидва кінці якого з'єднано з джерелом електричного струму, який відрізняється тим, що його споряджено другою аналогічною рамою, розміщеною за першою рамою й повернутою відносно неї, при цьому кожну з рам споряджено двома рядами роликів з щонайменше одним кільцевим пазом для розміщення в ньому терморезисторного дроту, який послідовно огинає ролики обох рядів, а перед першою рамою розміщено напрямний елемент для подавання кускового пінополістиролу. 2. Пристрій за п. 1, який відрізняється тим, що кільцеві пази кожного ролика виконано різного діаметра, а ролики кожного ряду встановлено на відповідній рамі з можливістю регулювання відстані між ними. 2 UA 77905 U 3 UA 77905 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
