Блокіратор запірного пристрою

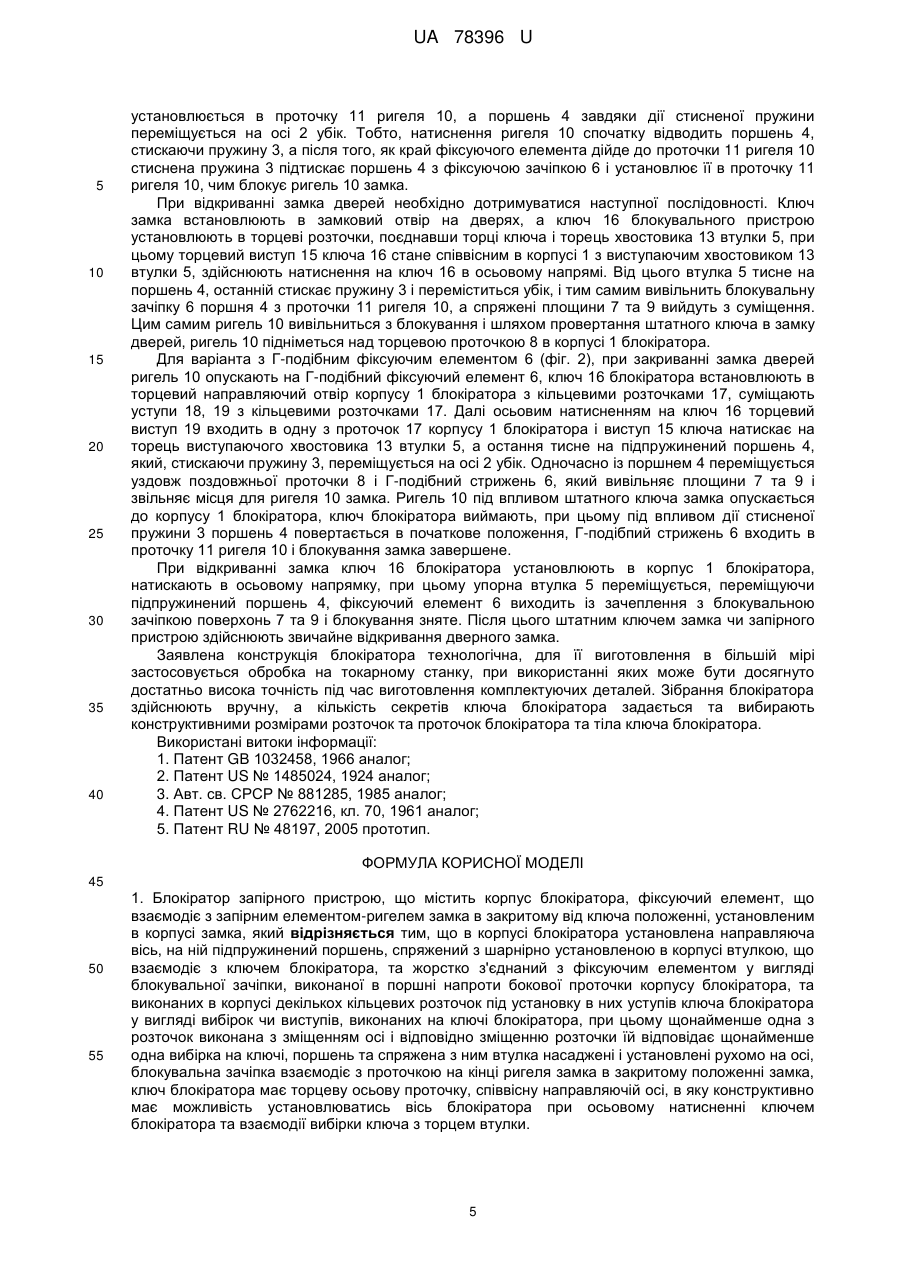

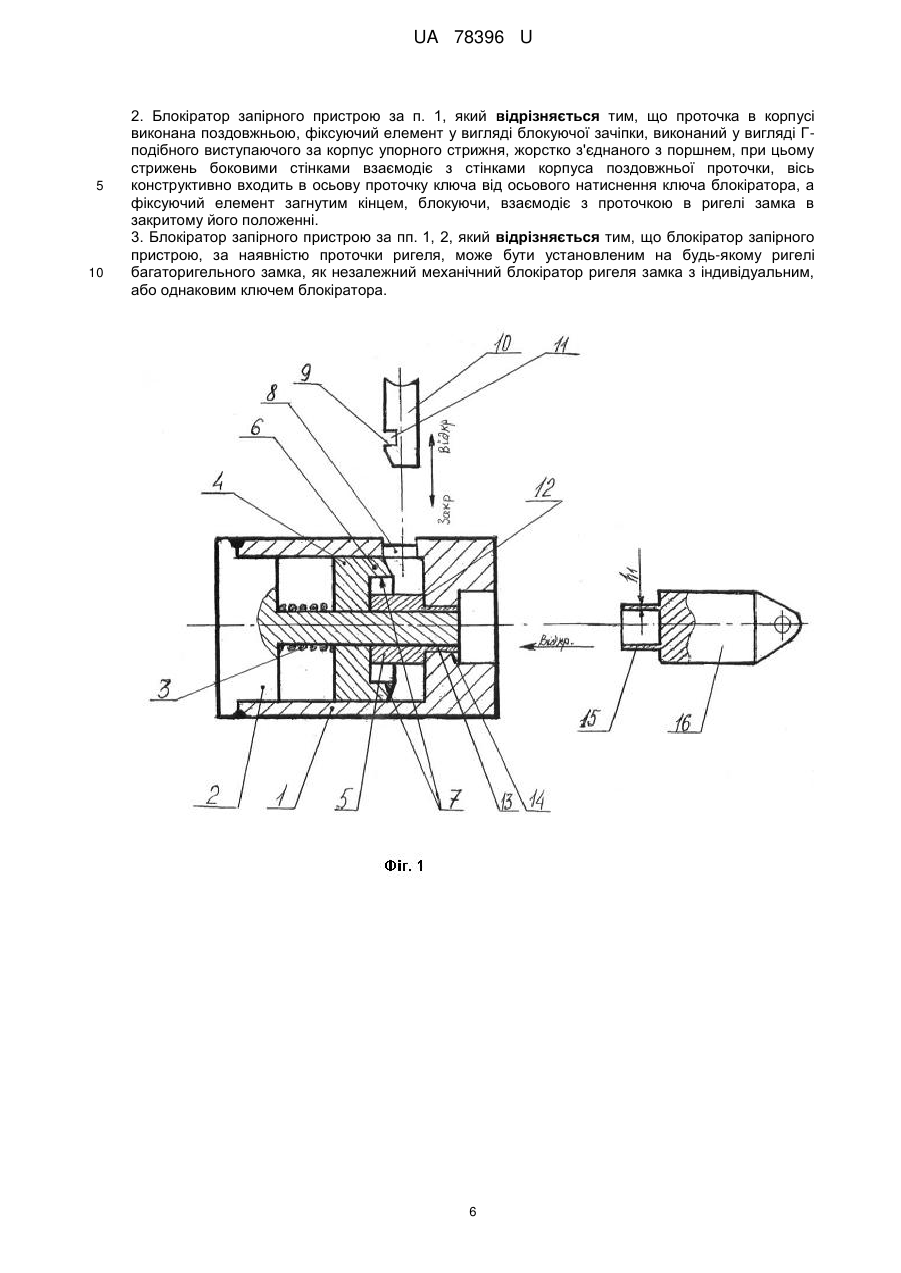

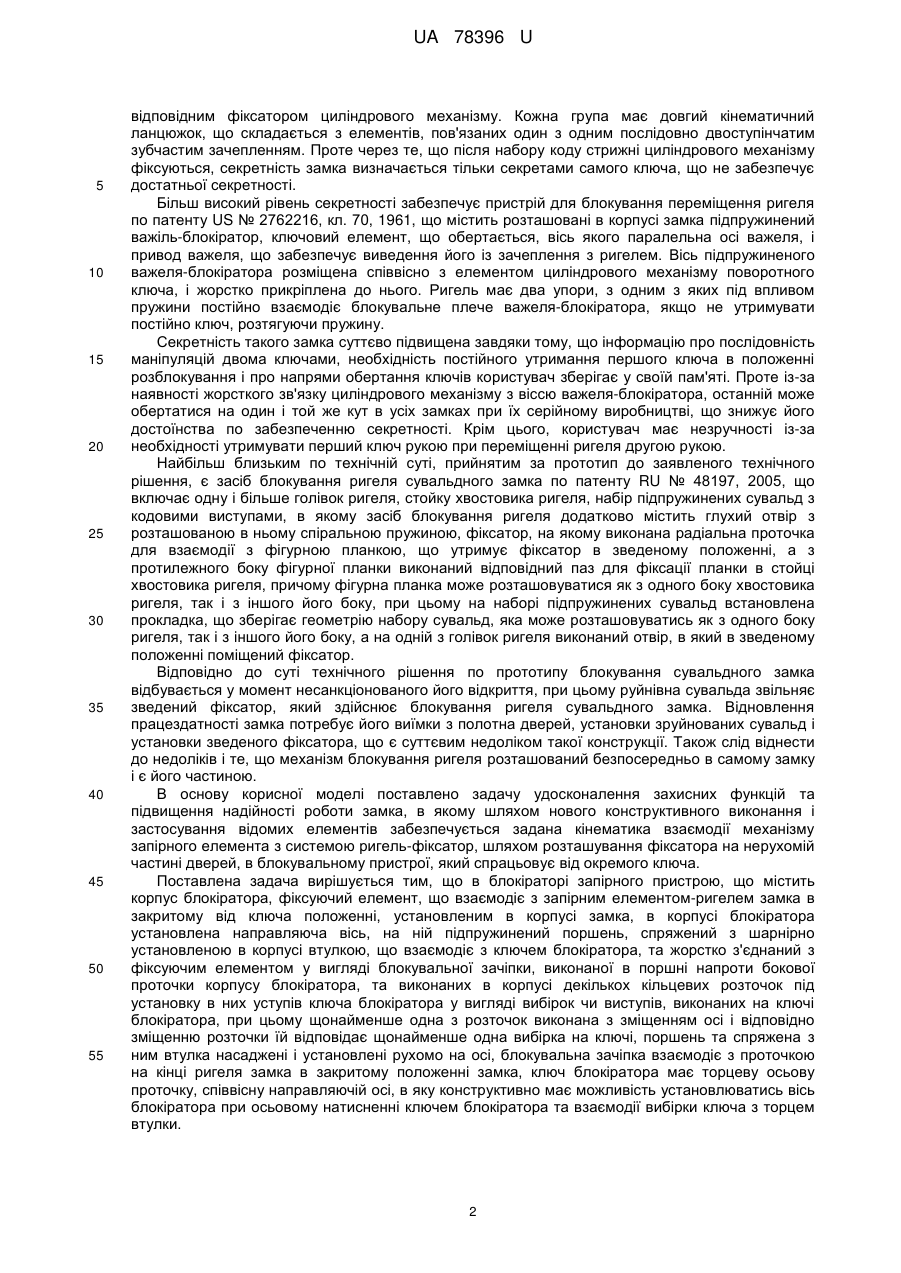

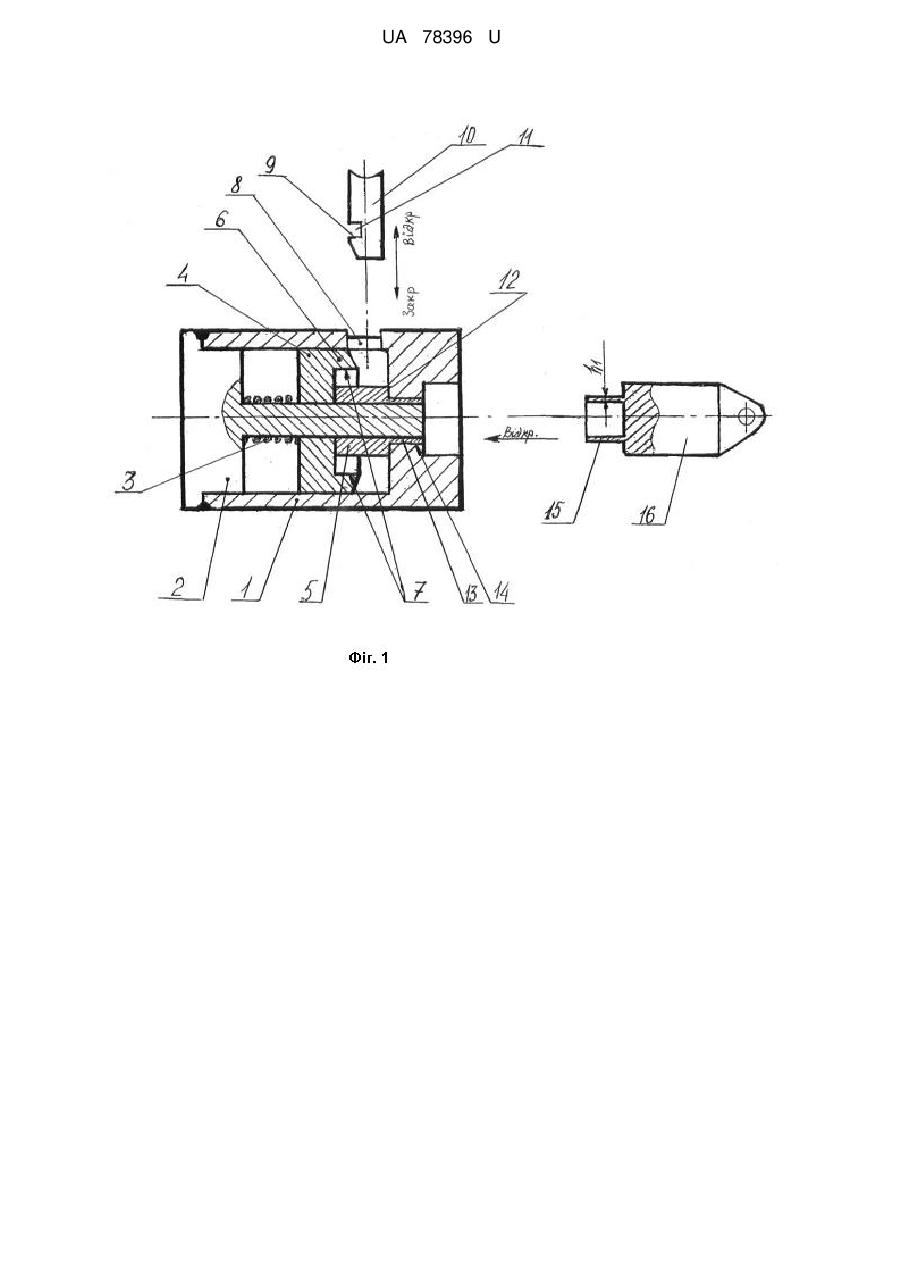

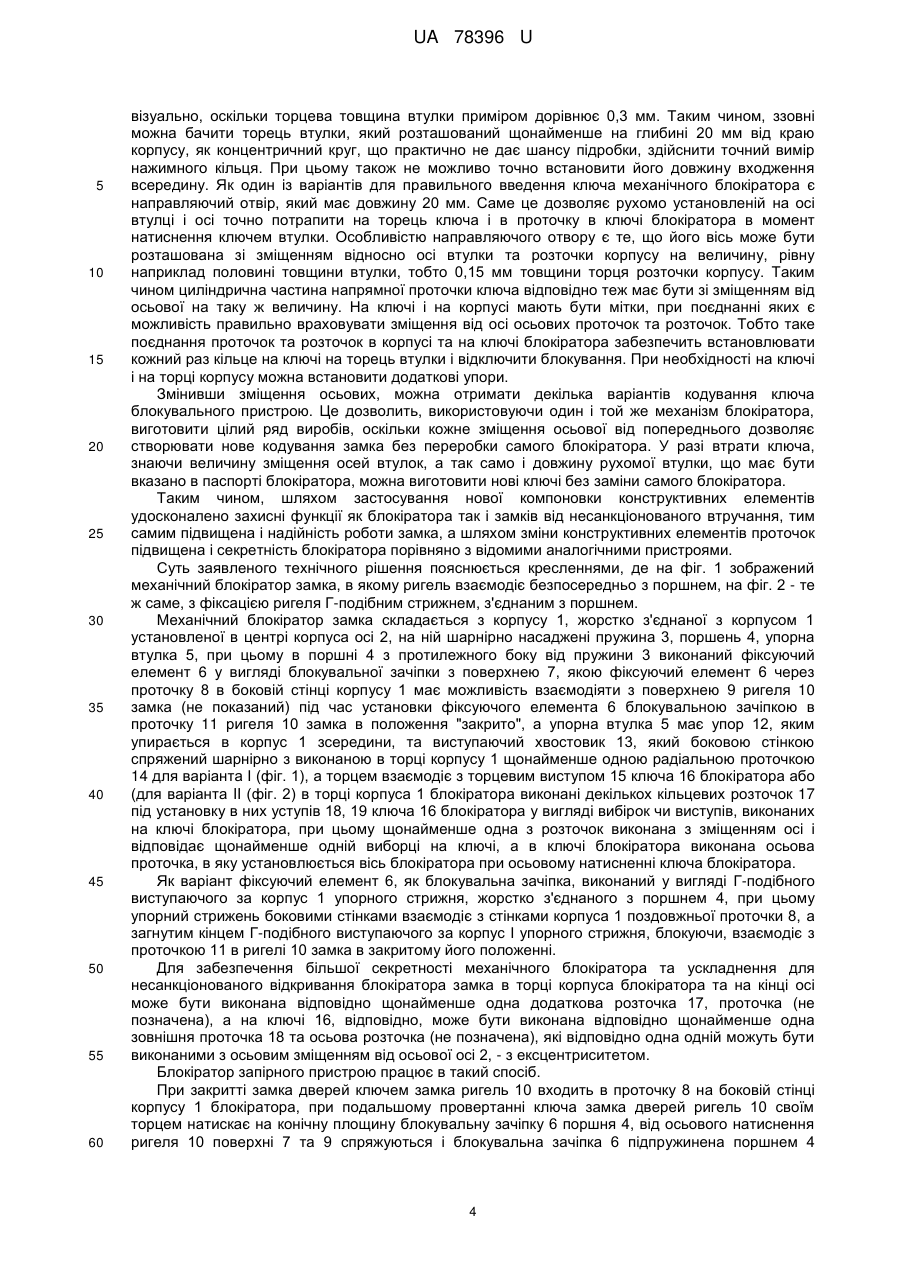

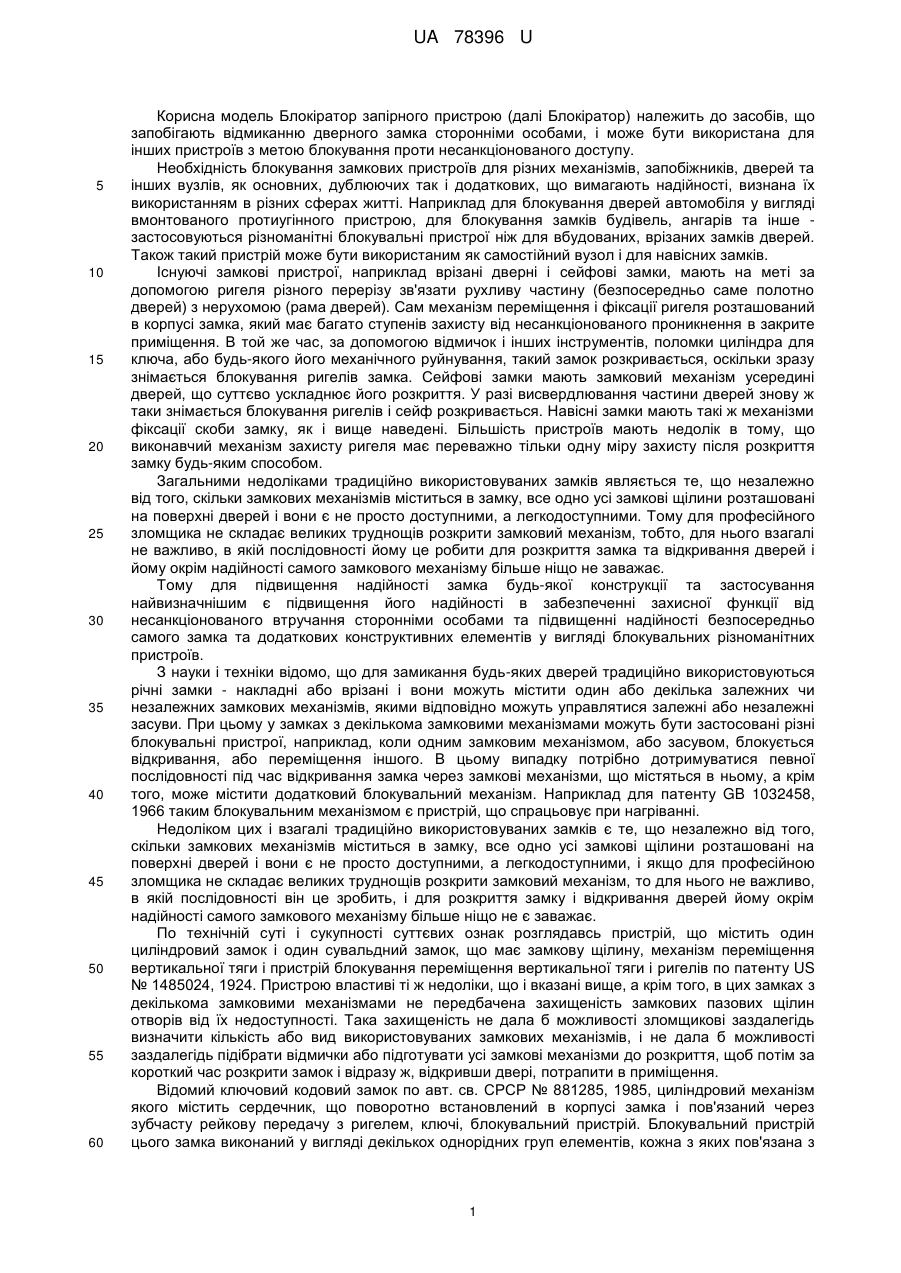

Реферат: Блокіратор запірного пристрою містить корпус блокіратора, фіксуючий елемент, що взаємодіє з запірним eлементом-ригелем замка в закритому від ключа положенні, установленим в корпусі замка. В корпусі блокіратора установлена направляюча вісь, на ній підпружинений поршень, спряжений з шарнірно установленою в корпусі втулкою, що взаємодіє з ключем блокіратора, та жорстко з'єднаний з фіксуючим елементом у вигляді блокувальної зачіпки, виконаної в поршні напроти бокової проточки корпусу блокіратора, та виконаних в корпусі декількох кільцевих розточок під установку в них уступів ключа блокіратора у вигляді вибірок чи виступів, виконаних на ключі блокіратора. Щонайменше одна з розточок виконана з зміщенням осі і відповідно зміщенню розточки їй відповідає щонайменше одна вибірка на ключі, поршень та спряжена з ним втулка насаджені і установлені рухомо на осі. Блокувальна зачіпка взаємодіє з проточкою на кінці ригеля замка в закритому положенні замка. Ключ блокіратора має торцеву осьову проточку, співвісну направляючій осі, в яку конструктивно має можливість установлюватись вісь блокіратора при осьовому натисненні ключем блокіратора та взаємодії вибірки ключа з торцем втулки. UA 78396 U (12) UA 78396 U UA 78396 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель Блокіратор запірного пристрою (далі Блокіратор) належить до засобів, що запобігають відмиканню дверного замка сторонніми особами, і може бути використана для інших пристроїв з метою блокування проти несанкціонованого доступу. Необхідність блокування замкових пристроїв для різних механізмів, запобіжників, дверей та інших вузлів, як основних, дублюючих так і додаткових, що вимагають надійності, визнана їх використанням в різних сферах житті. Наприклад для блокування дверей автомобіля у вигляді вмонтованого протиугінного пристрою, для блокування замків будівель, ангарів та інше застосовуються різноманітні блокувальні пристрої ніж для вбудованих, врізаних замків дверей. Також такий пристрій може бути використаним як самостійний вузол і для навісних замків. Існуючі замкові пристрої, наприклад врізані дверні і сейфові замки, мають на меті за допомогою ригеля різного перерізу зв'язати рухливу частину (безпосередньо саме полотно дверей) з нерухомою (рама дверей). Сам механізм переміщення і фіксації ригеля розташований в корпусі замка, який має багато ступенів захисту від несанкціонованого проникнення в закрите приміщення. В той же час, за допомогою відмичок і інших інструментів, поломки циліндра для ключа, або будь-якого його механічного руйнування, такий замок розкривається, оскільки зразу знімається блокування ригелів замка. Сейфові замки мають замковий механізм усередині дверей, що суттєво ускладнює його розкриття. У разі висвердлювання частини дверей знову ж таки знімається блокування ригелів і сейф розкривається. Навісні замки мають такі ж механізми фіксації скоби замку, як і вище наведені. Більшість пристроїв мають недолік в тому, що виконавчий механізм захисту ригеля має переважно тільки одну міру захисту після розкриття замку будь-яким способом. Загальними недоліками традиційно використовуваних замків являється те, що незалежно від того, скільки замкових механізмів міститься в замку, все одно усі замкові щілини розташовані на поверхні дверей і вони є не просто доступними, а легкодоступними. Тому для професійного зломщика не складає великих труднощів розкрити замковий механізм, тобто, для нього взагалі не важливо, в якій послідовності йому це робити для розкриття замка та відкривання дверей і йому окрім надійності самого замкового механізму більше ніщо не заважає. Тому для підвищення надійності замка будь-якої конструкції та застосування найвизначнішим є підвищення його надійності в забезпеченні захисної функції від несанкціонованого втручання сторонніми особами та підвищенні надійності безпосередньо самого замка та додаткових конструктивних елементів у вигляді блокувальних різноманітних пристроїв. З науки і техніки відомо, що для замикання будь-яких дверей традиційно використовуються річні замки - накладні або врізані і вони можуть містити один або декілька залежних чи незалежних замкових механізмів, якими відповідно можуть управлятися залежні або незалежні засуви. При цьому у замках з декількома замковими механізмами можуть бути застосовані різні блокувальні пристрої, наприклад, коли одним замковим механізмом, або засувом, блокується відкривання, або переміщення іншого. В цьому випадку потрібно дотримуватися певної послідовності під час відкривання замка через замкові механізми, що містяться в ньому, а крім того, може містити додатковий блокувальний механізм. Наприклад для патенту GB 1032458, 1966 таким блокувальним механізмом є пристрій, що спрацьовує при нагріванні. Недоліком цих і взагалі традиційно використовуваних замків є те, що незалежно від того, скільки замкових механізмів міститься в замку, все одно усі замкові щілини розташовані на поверхні дверей і вони є не просто доступними, а легкодоступними, і якщо для професійною зломщика не складає великих труднощів розкрити замковий механізм, то для нього не важливо, в якій послідовності він це зробить, і для розкриття замку і відкривання дверей йому окрім надійності самого замкового механізму більше ніщо не є заважає. По технічній суті і сукупності суттєвих ознак розглядавсь пристрій, що містить один циліндровий замок і один сувальдний замок, що має замкову щілину, механізм переміщення вертикальної тяги і пристрій блокування переміщення вертикальної тяги і ригелів по патенту US № 1485024, 1924. Пристрою властиві ті ж недоліки, що і вказані вище, а крім того, в цих замках з декількома замковими механізмами не передбачена захищеність замкових пазових щілин отворів від їх недоступності. Така захищеність не дала б можливості зломщикові заздалегідь визначити кількість або вид використовуваних замкових механізмів, і не дала б можливості заздалегідь підібрати відмички або підготувати усі замкові механізми до розкриття, щоб потім за короткий час розкрити замок і відразу ж, відкривши двері, потрапити в приміщення. Відомий ключовий кодовий замок по авт. св. СРСР № 881285, 1985, циліндровий механізм якого містить сердечник, що поворотно встановлений в корпусі замка і пов'язаний через зубчасту рейкову передачу з ригелем, ключі, блокувальний пристрій. Блокувальний пристрій цього замка виконаний у вигляді декількох однорідних груп елементів, кожна з яких пов'язана з 1 UA 78396 U 5 10 15 20 25 30 35 40 45 50 55 відповідним фіксатором циліндрового механізму. Кожна група має довгий кінематичний ланцюжок, що складається з елементів, пов'язаних один з одним послідовно двоступінчатим зубчастим зачепленням. Проте через те, що після набору коду стрижні циліндрового механізму фіксуються, секретність замка визначається тільки секретами самого ключа, що не забезпечує достатньої секретності. Більш високий рівень секретності забезпечує пристрій для блокування переміщення ригеля по патенту US № 2762216, кл. 70, 1961, що містить розташовані в корпусі замка підпружинений важіль-блокіратор, ключовий елемент, що обертається, вісь якого паралельна осі важеля, і привод важеля, що забезпечує виведення його із зачеплення з ригелем. Вісь підпружиненого важеля-блокіратора розміщена співвісно з елементом циліндрового механізму поворотного ключа, і жорстко прикріплена до нього. Ригель має два упори, з одним з яких під впливом пружини постійно взаємодіє блокувальне плече важеля-блокіратора, якщо не утримувати постійно ключ, розтягуючи пружину. Секретність такого замка суттєво підвищена завдяки тому, що інформацію про послідовність маніпуляцій двома ключами, необхідність постійного утримання першого ключа в положенні розблокування і про напрями обертання ключів користувач зберігає у своїй пам'яті. Проте із-за наявності жорсткого зв'язку циліндрового механізму з віссю важеля-блокіратора, останній може обертатися на один і той же кут в усіх замках при їх серійному виробництві, що знижує його достоїнства по забезпеченню секретності. Крім цього, користувач має незручності із-за необхідності утримувати перший ключ рукою при переміщенні ригеля другою рукою. Найбільш близьким по технічній суті, прийнятим за прототип до заявленого технічного рішення, є засіб блокування ригеля сувальдного замка по патенту RU № 48197, 2005, що включає одну і більше голівок ригеля, стойку хвостовика ригеля, набір підпружинених сувальд з кодовими виступами, в якому засіб блокування ригеля додатково містить глухий отвір з розташованою в ньому спіральною пружиною, фіксатор, на якому виконана радіальна проточка для взаємодії з фігурною планкою, що утримує фіксатор в зведеному положенні, а з протилежного боку фігурної планки виконаний відповідний паз для фіксації планки в стойці хвостовика ригеля, причому фігурна планка може розташовуватися як з одного боку хвостовика ригеля, так і з іншого його боку, при цьому на наборі підпружинених сувальд встановлена прокладка, що зберігає геометрію набору сувальд, яка може розташовуватись як з одного боку ригеля, так і з іншого його боку, а на одній з голівок ригеля виконаний отвір, в який в зведеному положенні поміщений фіксатор. Відповідно до суті технічного рішення по прототипу блокування сувальдного замка відбувається у момент несанкціонованого його відкриття, при цьому руйнівна сувальда звільняє зведений фіксатор, який здійснює блокування ригеля сувальдного замка. Відновлення працездатності замка потребує його виїмки з полотна дверей, установки зруйнованих сувальд і установки зведеного фіксатора, що є суттєвим недоліком такої конструкції. Також слід віднести до недоліків і те, що механізм блокування ригеля розташований безпосередньо в самому замку і є його частиною. В основу корисної моделі поставлено задачу удосконалення захисних функцій та підвищення надійності роботи замка, в якому шляхом нового конструктивного виконання і застосування відомих елементів забезпечується задана кінематика взаємодії механізму запірного елемента з системою ригель-фіксатор, шляхом розташування фіксатора на нерухомій частині дверей, в блокувальному пристрої, який спрацьовує від окремого ключа. Поставлена задача вирішується тим, що в блокіраторі запірного пристрою, що містить корпус блокіратора, фіксуючий елемент, що взаємодіє з запірним елементом-ригелем замка в закритому від ключа положенні, установленим в корпусі замка, в корпусі блокіратора установлена направляюча вісь, на ній підпружинений поршень, спряжений з шарнірно установленою в корпусі втулкою, що взаємодіє з ключем блокіратора, та жорстко з'єднаний з фіксуючим елементом у вигляді блокувальної зачіпки, виконаної в поршні напроти бокової проточки корпусу блокіратора, та виконаних в корпусі декількох кільцевих розточок під установку в них уступів ключа блокіратора у вигляді вибірок чи виступів, виконаних на ключі блокіратора, при цьому щонайменше одна з розточок виконана з зміщенням осі і відповідно зміщенню розточки їй відповідає щонайменше одна вибірка на ключі, поршень та спряжена з ним втулка насаджені і установлені рухомо на осі, блокувальна зачіпка взаємодіє з проточкою на кінці ригеля замка в закритому положенні замка, ключ блокіратора має торцеву осьову проточку, співвісну направляючій осі, в яку конструктивно має можливість установлюватись вісь блокіратора при осьовому натисненні ключем блокіратора та взаємодії вибірки ключа з торцем втулки. 2 UA 78396 U 5 10 15 20 25 30 35 40 45 50 55 60 Крім цього, в блокіраторі запірного пристрою проточка в корпусі може бути виконаною поздовжньою, блокувальна зачіпка виконана у вигляді Г-подібного виступаючого за корпус упорного стрижня, жорстко з'єднаного з поршнем, при цьому стрижень боковими стінками взаємодіє з стінками корпуса поздовжньої проточки, а загнутим кінцем, блокуючи, взаємодіє з проточкою в ригелі замка в закритому його положенні. Крім цього, блокіратор запірного пристрою, за наявністю проточки ригеля, може бути установленим на будь-якому ригелі багаторигельного замка, як незалежний механічний блокіратор ригеля замка з індивідуальним, або однаковим ключем блокіратора. Спільними основними суттєвими ознаками є: корпус блокіратора, фіксуючий елемент, що взаємодіє з запірним елементом-ригелем замка в закритому від ключа положенні замка, установленим в корпусі замка. Відмінними від прототипу основними суттєвими ознаками заявленого технічного рішення є: - в корпусі блокіратора установлена направляюча вісь; - на направляючій осі установлений шарнірно підпружинепий поршень; - поршень спряжений з шарнірно установленою в корпусі втулкою; - втулка взаємодіє з ключем блокіратора; - поршень жорстко з'єднаний з фіксуючим елементом у вигляді блокуючої зачіпки; - зачіпка виконана в поршні напроти бокової проточки корпусу блокіратора; - в корпусі виконані декілька кільцевих розточок під установку уступів на ключі блокіратора у вигляді вибірок чи виступів; - щонайменше одна з розточок виконана з зміщенням осі від осьової і відповідно зміщенню розточки їй відповідає щонайменше одна вибірка на ключі; - поршень та спряжена з ним втулка насаджені і установлені рухомо на осі; - блокувальна зачіпка взаємодіє з проточкою на кінці ригеля замка в закритому положенні замка, коли ригелі замка висунуті в положення "закрито"; - ключ блокіратора має торцеву осьову проточку, співвісну направляючій осі, в яку конструктивно має можливість установлюватись вісь блокіратора при осьовому натисненні ключем блокіратора та взаємодії вибірки ключа з торцем втулки. Крім цього, розширювальнимивідмінними від прототипу суттєвими ознаками заявленого технічного рішення є: проточка в корпусі виконана поздовжньою, фіксуючий елемент у вигляді блокуючої зачіпки, виконаний у вигляді Г-подібного виступаючого за корпус упорного стрижня, жорстко з'єднаного з поршнем, при цьому стрижень боковими стінками взаємодіє з стінками корпуса поздовжньої проточки, вісь конструктивно входить в осьову проточку ключа від осьового натиснення ключа блокіратора, а фіксуючий елемент загнутим кінцем, блокуючи, взаємодіє з проточкою в ригелі замка в закритому його положенні. Крім цього, додатковими розширювальними відмінними від прототипу суттєвими ознаками заявленого технічного рішення є те, що за наявності проточки в ригелі на будь-який ригель багаторигельного замка може бути установленим незалежний механічний блокіратор ригеля замка з індивідуальним, або однаковим ключем блокіратора незалежного. З суті заявленого технічного рішення визначальною особливістю застосування блокіратора є те, що його конструкція та застосування в роботі замка дозволяє зафіксувати ригель замка в положенні "закрито" не в самому замку, а шляхом його застосування, монтування та установлення в нерухомій частині дверей - в рамі дверей. Враховуючи те, що рама дверей безпосередньо скріплюється з будівельною конструкцією стіни будівлі, то несанкціонований доступ до втручання в роботу блокіратора більш ускладнений. А у випадку, якщо на будь-який з ригелів замка, або на всі ригелі замка установити незалежний блокіратор, можливість несанкціонованого відкривання замка буде більш скрутна і ускладнена, тому що при цьому фіксація кожного ригеля здійснюється автономно і своїм ключем. Тобто, для розблокування кожного ригеля замка, в якому застосовується щонайменше три ригелі, необхідно застосовувати свій оригінальний ключ механічного блокіратора, який підходить тільки для розблокування тільки одного ригеля. Принцип роботи блокіратора полягає в тому, що він захоплює ригель замка після закриття і утримує його до того моменту, поки блокування не буде знято ключем блокіратора, яким, натискаючи на рухому втулку, розташовану на осі, перемішає фіксуючий елемент, чим забезпечується зняття блокувального утримання ригеля і останній розблоковується. Після цього можна ключем замка відкривати безпосередньо сам замок дверей. Особливістю механізму розблокування є його конструкція, де установлена рухомо на осі втулка завтовшки приміром 0,3 мм вставляється з упором в корпус блокіратора з зміщенням наприклад на 0,05 мм від осьової і після фіксації втулки упором її торцева частина зрівнюється з проточкою корпусу, тому межі втулки, осі і самого корпусу в заглибленні неможливо відрізнити 3 UA 78396 U 5 10 15 20 25 30 35 40 45 50 55 60 візуально, оскільки торцева товщина втулки приміром дорівнює 0,3 мм. Таким чином, ззовні можна бачити торець втулки, який розташований щонайменше на глибині 20 мм від краю корпусу, як концентричний круг, що практично не дає шансу підробки, здійснити точний вимір нажимного кільця. При цьому також не можливо точно встановити його довжину входження всередину. Як один із варіантів для правильного введення ключа механічного блокіратора є направляючий отвір, який має довжину 20 мм. Саме це дозволяє рухомо установленій на осі втулці і осі точно потрапити на торець ключа і в проточку в ключі блокіратора в момент натиснення ключем втулки. Особливістю направляючого отвору є те, що його вісь може бути розташована зі зміщенням відносно осі втулки та розточки корпусу на величину, рівну наприклад половині товщини втулки, тобто 0,15 мм товщини торця розточки корпусу. Таким чином циліндрична частина напрямної проточки ключа відповідно теж має бути зі зміщенням від осьової на таку ж величину. На ключі і на корпусі мають бути мітки, при поєднанні яких є можливість правильно враховувати зміщення від осі осьових проточок та розточок. Тобто таке поєднання проточок та розточок в корпусі та на ключі блокіратора забезпечить встановлювати кожний раз кільце на ключі на торець втулки і відключити блокування. При необхідності на ключі і на торці корпусу можна встановити додаткові упори. Змінивши зміщення осьових, можна отримати декілька варіантів кодування ключа блокувального пристрою. Це дозволить, використовуючи один і той же механізм блокіратора, виготовити цілий ряд виробів, оскільки кожне зміщення осьової від попереднього дозволяє створювати нове кодування замка без переробки самого блокіратора. У разі втрати ключа, знаючи величину зміщення осей втулок, а так само і довжину рухомої втулки, що має бути вказано в паспорті блокіратора, можна виготовити нові ключі без заміни самого блокіратора. Таким чином, шляхом застосування нової компоновки конструктивних елементів удосконалено захисні функції як блокіратора так і замків від несанкціонованого втручання, тим самим підвищена і надійність роботи замка, а шляхом зміни конструктивних елементів проточок підвищена і секретність блокіратора порівняно з відомими аналогічними пристроями. Суть заявленого технічного рішення пояснюється кресленнями, де на фіг. 1 зображений механічний блокіратор замка, в якому ригель взаємодіє безпосередньо з поршнем, на фіг. 2 - те ж саме, з фіксацією ригеля Г-подібним стрижнем, з'єднаним з поршнем. Механічний блокіратор замка складається з корпусу 1, жорстко з'єднаної з корпусом 1 установленої в центрі корпуса осі 2, на ній шарнірно насаджені пружина 3, поршень 4, упорна втулка 5, при цьому в поршні 4 з протилежного боку від пружини 3 виконаний фіксуючий елемент 6 у вигляді блокувальної зачіпки з поверхнею 7, якою фіксуючий елемент 6 через проточку 8 в боковій стінці корпусу 1 має можливість взаємодіяти з поверхнею 9 ригеля 10 замка (не показаний) під час установки фіксуючого елемента 6 блокувальною зачіпкою в проточку 11 ригеля 10 замка в положення "закрито", а упорна втулка 5 має упор 12, яким упирається в корпус 1 зсередини, та виступаючий хвостовик 13, який боковою стінкою спряжений шарнірно з виконаною в торці корпусу 1 щонайменше одною радіальною проточкою 14 для варіанта І (фіг. 1), а торцем взаємодіє з торцевим виступом 15 ключа 16 блокiратора або (для варіанта II (фіг. 2) в торці корпуса 1 блокіратора виконані декількох кільцевих розточок 17 під установку в них уступів 18, 19 ключа 16 блокіратора у вигляді вибірок чи виступів, виконаних на ключі блокіратора, при цьому щонайменше одна з розточок виконана з зміщенням осі і відповідає щонайменше одній виборці на ключі, а в ключі блокіратора виконана осьова проточка, в яку установлюється вісь блокіратора при осьовому натисненні ключа блокіратора. Як варіант фіксуючий елемент 6, як блокувальна зачіпка, виконаний у вигляді Г-подібного виступаючого за корпус 1 упорного стрижня, жорстко з'єднаного з поршнем 4, при цьому упорний стрижень боковими стінками взаємодіє з стінками корпуса 1 поздовжньої проточки 8, а загнутим кінцем Г-подібного виступаючого за корпус І упорного стрижня, блокуючи, взаємодіє з проточкою 11 в ригелі 10 замка в закритому його положенні. Для забезпечення більшої секретності механічного блокіратора та ускладнення для несанкціонованого відкривання блокіратора замка в торці корпуса блокіратора та на кінці осі може бути виконана відповідно щонайменше одна додаткова розточка 17, проточка (не позначена), а на ключі 16, відповідно, може бути виконана відповідно щонайменше одна зовнішня проточка 18 та осьова розточка (не позначена), які відповідно одна одній можуть бути виконаними з осьовим зміщенням від осьової осі 2, - з ексцентриситетом. Блокіратор запірного пристрою працює в такий спосіб. При закритті замка дверей ключем замка ригель 10 входить в проточку 8 на боковій стінці корпусу 1 блокіратора, при подальшому провертанні ключа замка дверей ригель 10 своїм торцем натискає на конічну площину блокувальну зачіпку 6 поршня 4, від осьового натиснення ригеля 10 поверхні 7 та 9 спряжуються і блокувальна зачіпка 6 підпружинена поршнем 4 4 UA 78396 U 5 10 15 20 25 30 35 40 установлюється в проточку 11 ригеля 10, а поршень 4 завдяки дії стисненої пружини переміщується на осі 2 убік. Тобто, натиснення ригеля 10 спочатку відводить поршень 4, стискаючи пружину 3, а після того, як край фіксуючого елемента дійде до проточки 11 ригеля 10 стиснена пружина 3 підтискає поршень 4 з фіксуючою зачіпкою 6 і установлює її в проточку 11 ригеля 10, чим блокує ригель 10 замка. При відкриванні замка дверей необхідно дотримуватися наступної послідовності. Ключ замка встановлюють в замковий отвір на дверях, а ключ 16 блокувального пристрою установлюють в торцеві розточки, поєднавши торці ключа і торець хвостовика 13 втулки 5, при цьому торцевий виступ 15 ключа 16 cтaнe співвісним в корпусі 1 з виступаючим хвостовиком 13 втулки 5, здійснюють натиснення на ключ 16 в осьовому напрямі. Від цього втулка 5 тисне на поршень 4, останній стискає пружину 3 і переміститься убік, і тим самим вивільнить блокувальну зачіпку 6 поршня 4 з проточки 11 ригеля 10, а спряжені площини 7 та 9 вийдуть з суміщення. Цим самим ригель 10 вивільниться з блокування і шляхом провертання штатного ключа в замку дверей, ригель 10 підніметьсянад торцевою проточкою 8 в корпусі 1 блокіратора. Для варіанта з Г-подібним фіксуючим елементом 6 (фіг. 2), при закриванні замка дверей ригель 10 опускають на Г-подібний фіксуючий елемент 6, ключ 16 блокіратора встановлюють в торцевий направляючий отвір корпусу 1 блокіратора з кільцевими розточками 17, суміщають уступи 18, 19 з кільцевими розточками 17. Далі осьовим натисненням на ключ 16 торцевий виступ 19 входить в одну з проточок 17 корпусу 1 блокіратора і виступ 15 ключа натискає на торець виступаючого хвостовика 13 втулки 5, а остання тисне на підпружинений поршень 4, який, стискаючи пружину 3, переміщується на осі 2 убік. Одночасно із поршнем 4 переміщується уздовж поздовжньої проточки 8 і Г-подібний стрижень 6, який вивільняє площини 7 та 9 і звільняє місця для ригеля 10 замка. Ригель 10 під впливом штатного ключа замка опускається до корпусу 1 блокіратора, ключ блокіратора виймають, при цьому під впливом дії стисненої пружини 3 поршень 4 повертається в початкове положення, Г-подібпий стрижень 6 входить в проточку 11 ригеля 10 і блокування замка завершене. При відкриванні замка ключ 16 блокіратора установлюють в корпус 1 блокіратора, натискають в осьовому напрямку, при цьому упорна втулка 5 переміщується, переміщуючи підпружинений поршень 4, фіксуючий елемент 6 виходить із зачеплення з блокувальною зачіпкою поверхонь 7 та 9 і блокування зняте. Після цього штатним ключем замка чи запірного пристрою здійснюють звичайне відкривання дверного замка. Заявлена конструкція блокіратора технологічна, для її виготовлення в більшій мірі застосовується обробка на токарному станку, при використанні яких може бути досягнуто достатньо висока точність під час виготовлення комплектуючих деталей. Зібрання блокіратора здійснюють вручну, а кількість секретів ключа блокіратора задається та вибирають конструктивними розмірами розточок та проточок блокіратора та тіла ключа блокіратора. Використані витоки інформації: 1. Патент GВ 1032458, 1966 аналог; 2. Патент US № 1485024, 1924 аналог; 3. Авт. св. СРСР № 881285, 1985 аналог; 4. Патент US № 2762216, кл. 70, 1961 аналог; 5. Патент RU № 48197, 2005 прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Блокіратор запірного пристрою, що містить корпус блокіратора, фіксуючий елемент, що взаємодіє з запірним eлементом-ригелем замка в закритому від ключа положенні, установленим в корпусі замка, який відрізняється тим, що в корпусі блокіратора установлена направляюча вісь, на ній підпружинений поршень, спряжений з шарнірно установленою в корпусі втулкою, що взаємодіє з ключем блокіратора, та жорстко з'єднаний з фіксуючим елементом у вигляді блокувальної зачіпки, виконаної в поршні напроти бокової проточки корпусу блокіратора, та виконаних в корпусі декількох кільцевих розточок під установку в них уступів ключа блокіратора у вигляді вибірок чи виступів, виконаних на ключі блокіратора, при цьому щонайменше одна з розточок виконана з зміщенням осі і відповідно зміщенню розточки їй відповідає щонайменше одна вибірка на ключі, поршень та спряжена з ним втулка насаджені і установлені рухомо на осі, блокувальна зачіпка взаємодіє з проточкою на кінці ригеля замка в закритому положенні замка, ключ блокіратора має торцеву осьову проточку, співвісну направляючій осі, в яку конструктивно має можливість установлюватись вісь блокіратора при осьовому натисненні ключем блокіратора та взаємодії вибірки ключа з торцем втулки. 5 UA 78396 U 5 10 2. Блокіратор запірного пристрою за п. 1, який відрізняється тим, що проточка в корпусі виконана поздовжньою, фіксуючий елемент у вигляді блокуючої зачіпки, виконаний у вигляді Гподібного виступаючого за корпус упорного стрижня, жорстко з'єднаного з поршнем, при цьому стрижень боковими стінками взаємодіє з стінками корпуса поздовжньої проточки, вісь конструктивно входить в осьову проточку ключа від осьового натиснення ключа блокіратора, а фіксуючий елемент загнутим кінцем, блокуючи, взаємодіє з проточкою в ригелі замка в закритому його положенні. 3. Блокіратор запірного пристрою за пп. 1, 2, який відрізняється тим, що блокіратор запірного пристрою, за наявністю проточки ригеля, може бути установленим на будь-якому ригелі багаторигельного замка, як незалежний механічний блокіратор ригеля замка з індивідуальним, або однаковим ключем блокіратора. 6 UA 78396 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
