Мішалка

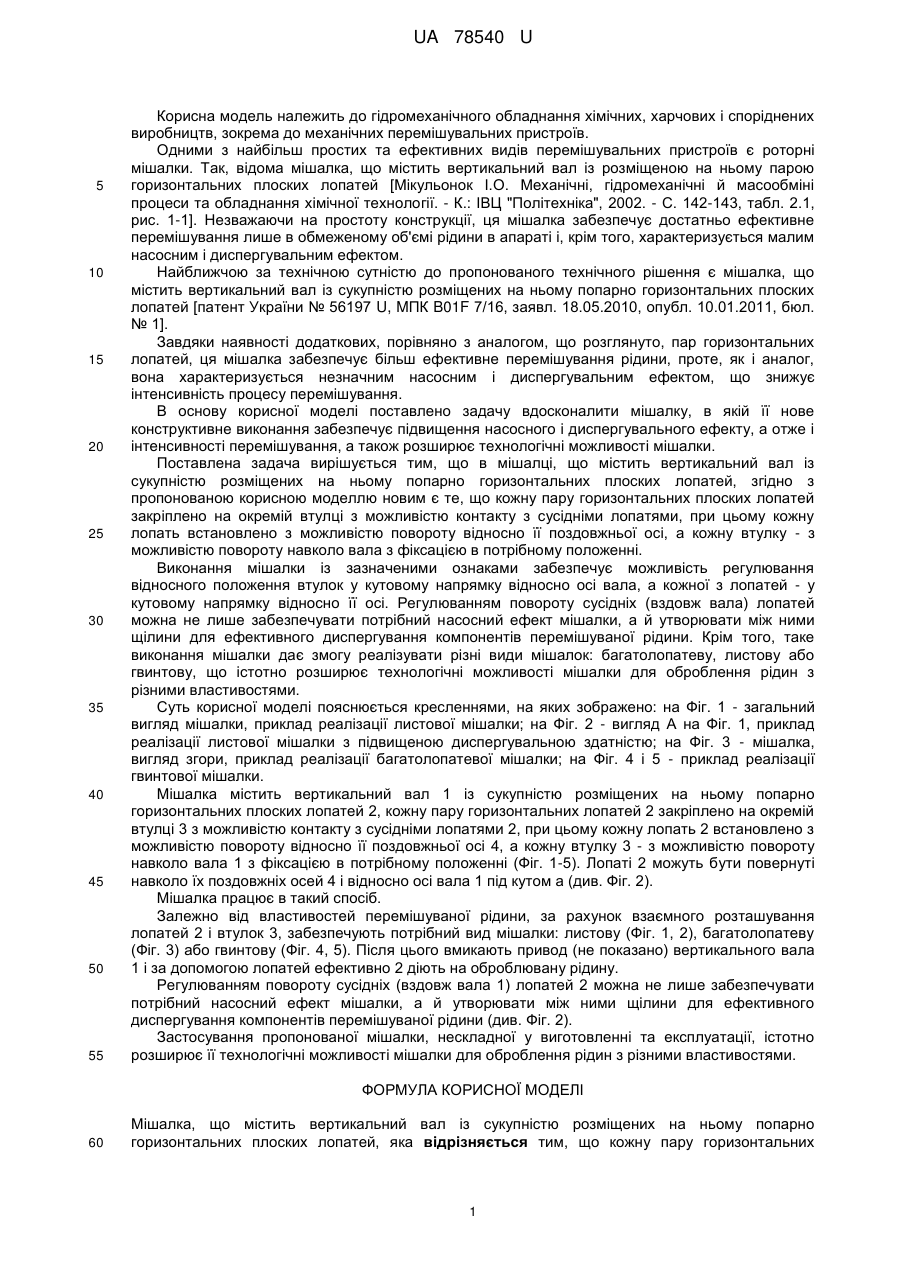

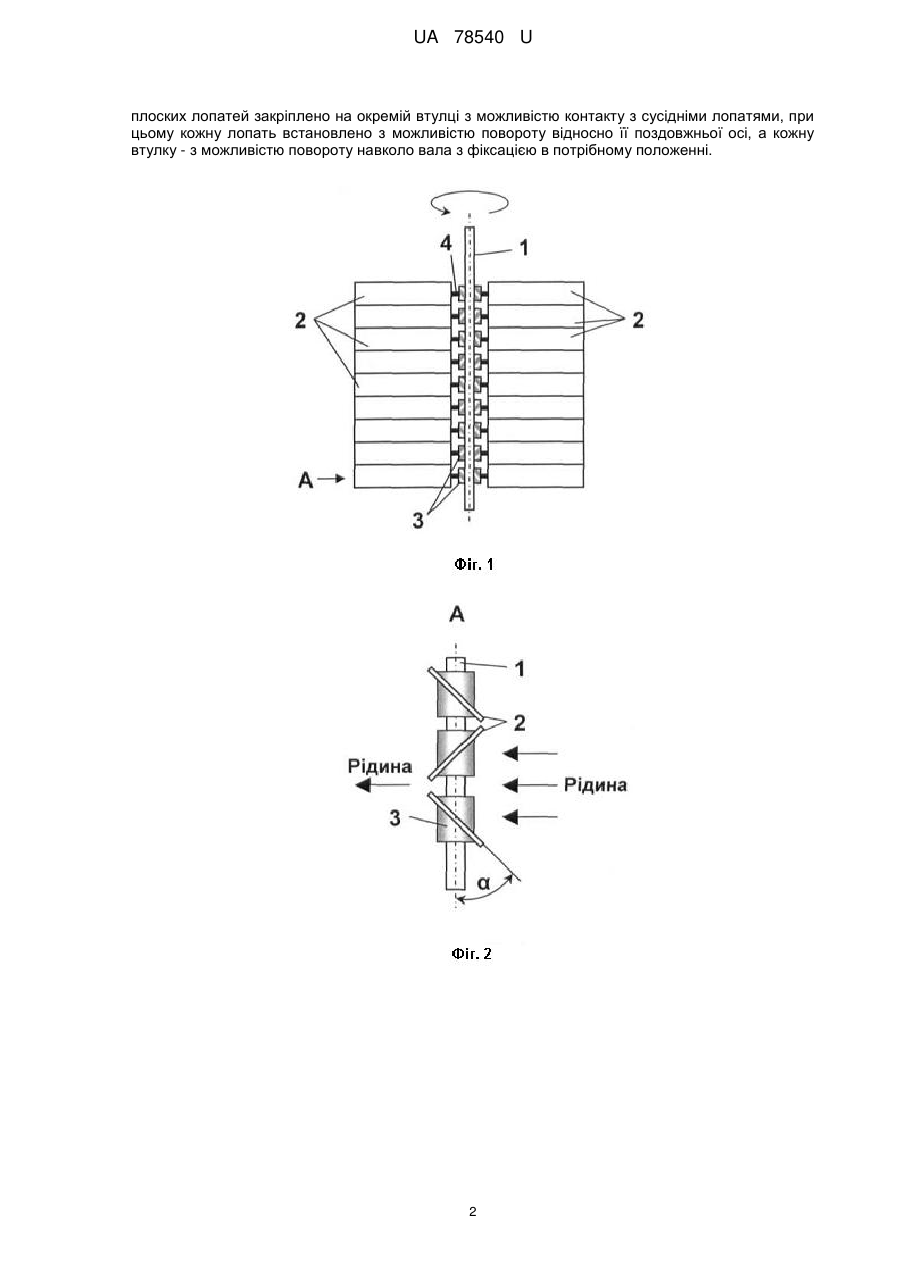

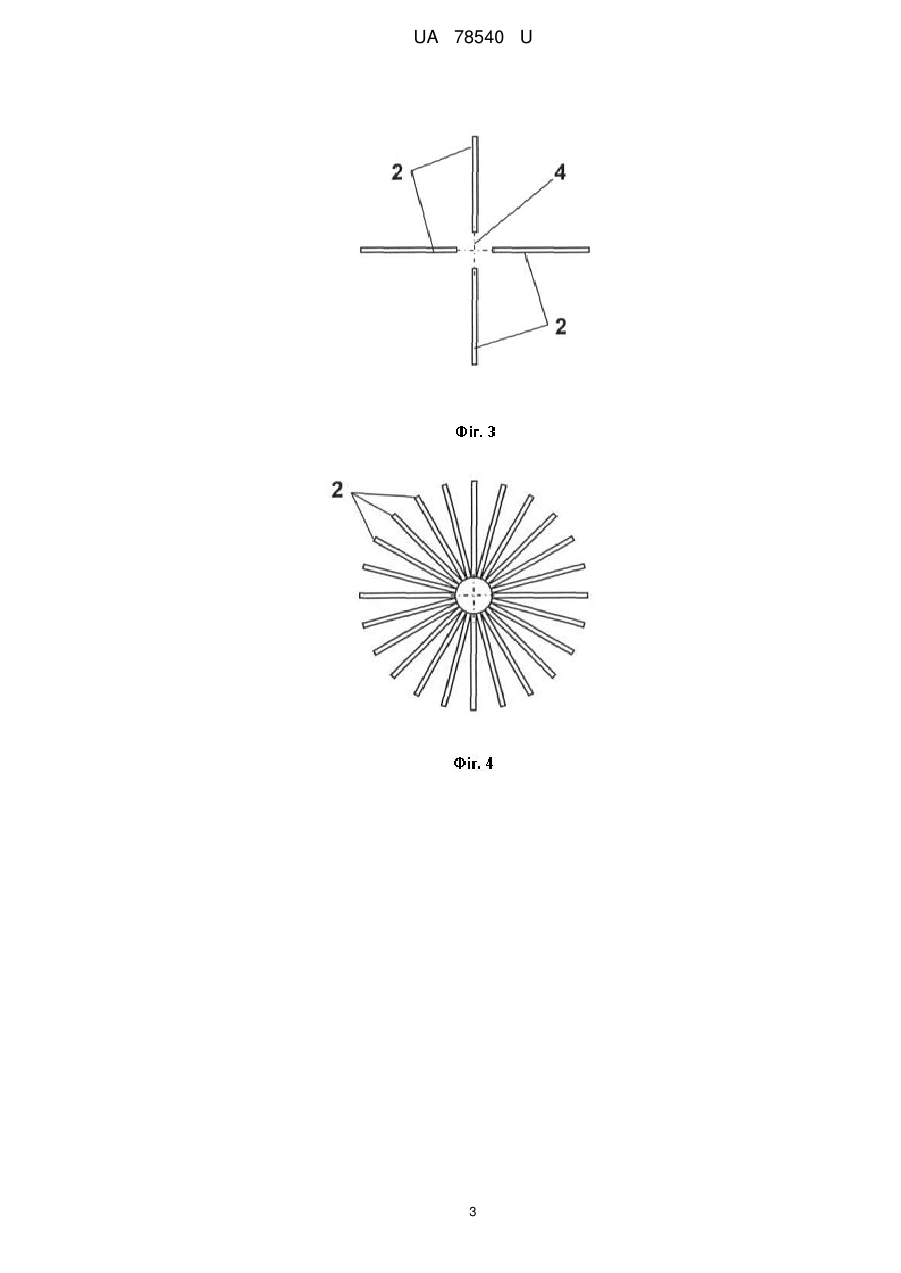

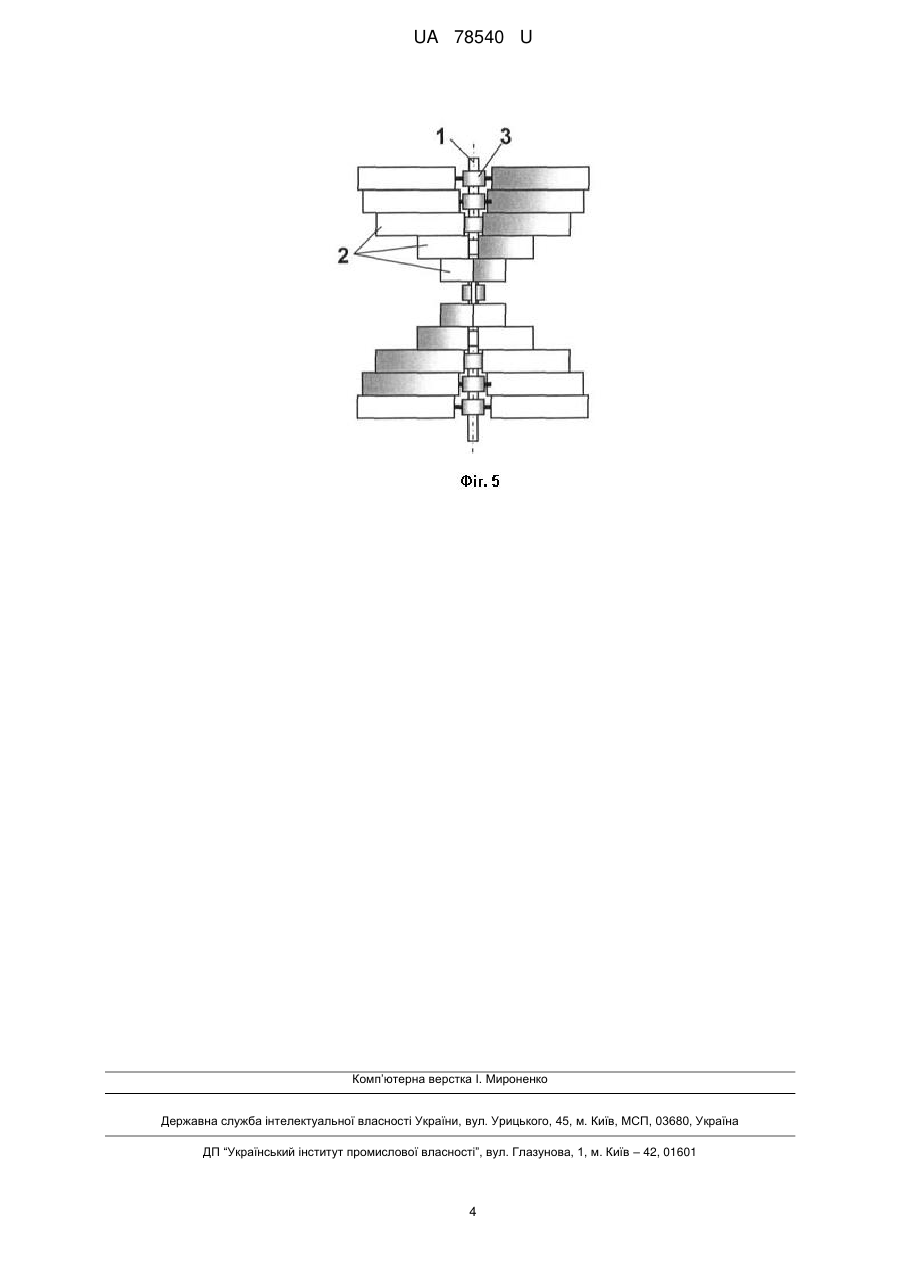

Реферат: UA 78540 U UA 78540 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гідромеханічного обладнання хімічних, харчових і споріднених виробництв, зокрема до механічних перемішувальних пристроїв. Одними з найбільш простих та ефективних видів перемішувальних пристроїв є роторні мішалки. Так, відома мішалка, що містить вертикальний вал із розміщеною на ньому парою горизонтальних плоских лопатей [Мікульонок І.О. Механічні, гідромеханічні й масообміні процеси та обладнання хімічної технології. - К.: ІВЦ "Політехніка", 2002. - С. 142-143, табл. 2.1, рис. 1-1]. Незважаючи на простоту конструкції, ця мішалка забезпечує достатньо ефективне перемішування лише в обмеженому об'ємі рідини в апараті і, крім того, характеризується малим насосним і диспергувальним ефектом. Найближчою за технічною сутністю до пропонованого технічного рішення є мішалка, що містить вертикальний вал із сукупністю розміщених на ньому попарно горизонтальних плоских лопатей [патент України № 56197 U, MПК B01F 7/16, заявл. 18.05.2010, опубл. 10.01.2011, бюл. № 1]. Завдяки наявності додаткових, порівняно з аналогом, що розглянуто, пар горизонтальних лопатей, ця мішалка забезпечує більш ефективне перемішування рідини, проте, як і аналог, вона характеризується незначним насосним і диспергувальним ефектом, що знижує інтенсивність процесу перемішування. В основу корисної моделі поставлено задачу вдосконалити мішалку, в якій її нове конструктивне виконання забезпечує підвищення насосного і диспергувального ефекту, а отже і інтенсивності перемішування, а також розширює технологічні можливості мішалки. Поставлена задача вирішується тим, що в мішалці, що містить вертикальний вал із сукупністю розміщених на ньому попарно горизонтальних плоских лопатей, згідно з пропонованою корисною моделлю новим є те, що кожну пару горизонтальних плоских лопатей закріплено на окремій втулці з можливістю контакту з сусідніми лопатями, при цьому кожну лопать встановлено з можливістю повороту відносно її поздовжньої осі, а кожну втулку - з можливістю повороту навколо вала з фіксацією в потрібному положенні. Виконання мішалки із зазначеними ознаками забезпечує можливість регулювання відносного положення втулок у кутовому напрямку відносно осі вала, а кожної з лопатей - у кутовому напрямку відносно її осі. Регулюванням повороту сусідніх (вздовж вала) лопатей можна не лише забезпечувати потрібний насосний ефект мішалки, а й утворювати між ними щілини для ефективного диспергування компонентів перемішуваної рідини. Крім того, таке виконання мішалки дає змогу реалізувати різні види мішалок: багатолопатеву, листову або гвинтову, що істотно розширює технологічні можливості мішалки для оброблення рідин з різними властивостями. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд мішалки, приклад реалізації листової мішалки; на Фіг. 2 - вигляд А на Фіг. 1, приклад реалізації листової мішалки з підвищеною диспергувальною здатністю; на Фіг. 3 - мішалка, вигляд згори, приклад реалізації багатолопатевої мішалки; на Фіг. 4 і 5 - приклад реалізації гвинтової мішалки. Мішалка містить вертикальний вал 1 із сукупністю розміщених на ньому попарно горизонтальних плоских лопатей 2, кожну пару горизонтальних лопатей 2 закріплено на окремій втулці 3 з можливістю контакту з сусідніми лопатями 2, при цьому кожну лопать 2 встановлено з можливістю повороту відносно її поздовжньої осі 4, а кожну втулку 3 - з можливістю повороту навколо вала 1 з фіксацією в потрібному положенні (Фіг. 1-5). Лопаті 2 можуть бути повернуті навколо їх поздовжніх осей 4 і відносно осі вала 1 під кутом а (див. Фіг. 2). Мішалка працює в такий спосіб. Залежно від властивостей перемішуваної рідини, за рахунок взаємного розташування лопатей 2 і втулок 3, забезпечують потрібний вид мішалки: листову (Фіг. 1, 2), багатолопатеву (Фіг. 3) або гвинтову (Фіг. 4, 5). Після цього вмикають привод (не показано) вертикального вала 1 і за допомогою лопатей ефективно 2 діють на оброблювану рідину. Регулюванням повороту сусідніх (вздовж вала 1) лопатей 2 можна не лише забезпечувати потрібний насосний ефект мішалки, а й утворювати між ними щілини для ефективного диспергування компонентів перемішуваної рідини (див. Фіг. 2). Застосування пропонованої мішалки, нескладної у виготовленні та експлуатації, істотно розширює її технологічні можливості мішалки для оброблення рідин з різними властивостями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Мішалка, що містить вертикальний вал із сукупністю розміщених на ньому попарно горизонтальних плоских лопатей, яка відрізняється тим, що кожну пару горизонтальних 1 UA 78540 U плоских лопатей закріплено на окремій втулці з можливістю контакту з сусідніми лопатями, при цьому кожну лопать встановлено з можливістю повороту відносно її поздовжньої осі, а кожну втулку - з можливістю повороту навколо вала з фіксацією в потрібному положенні. 2 UA 78540 U 3 UA 78540 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
