Відкривальний пристрій багаторазової дії для упаковок з розливними харчовими продуктами

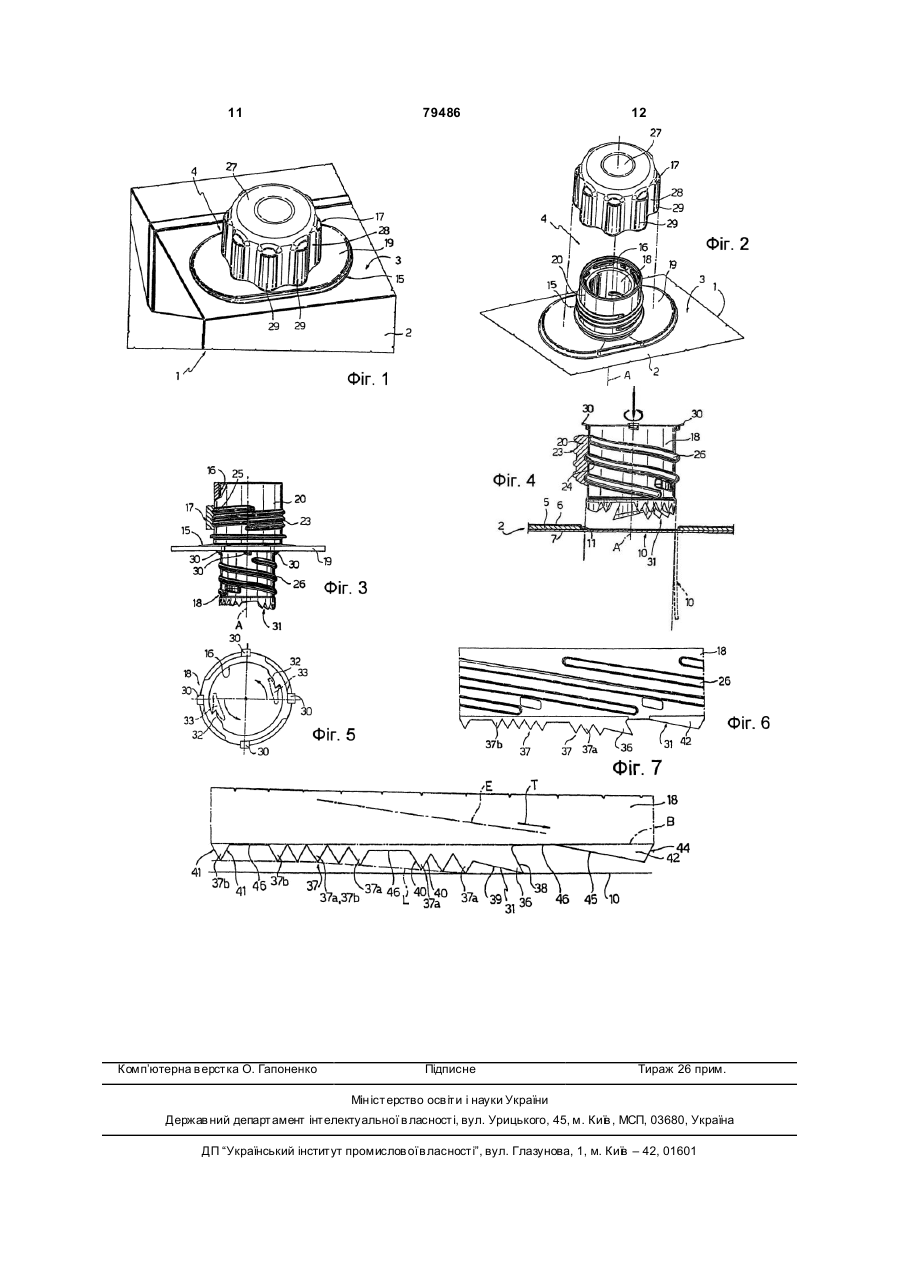

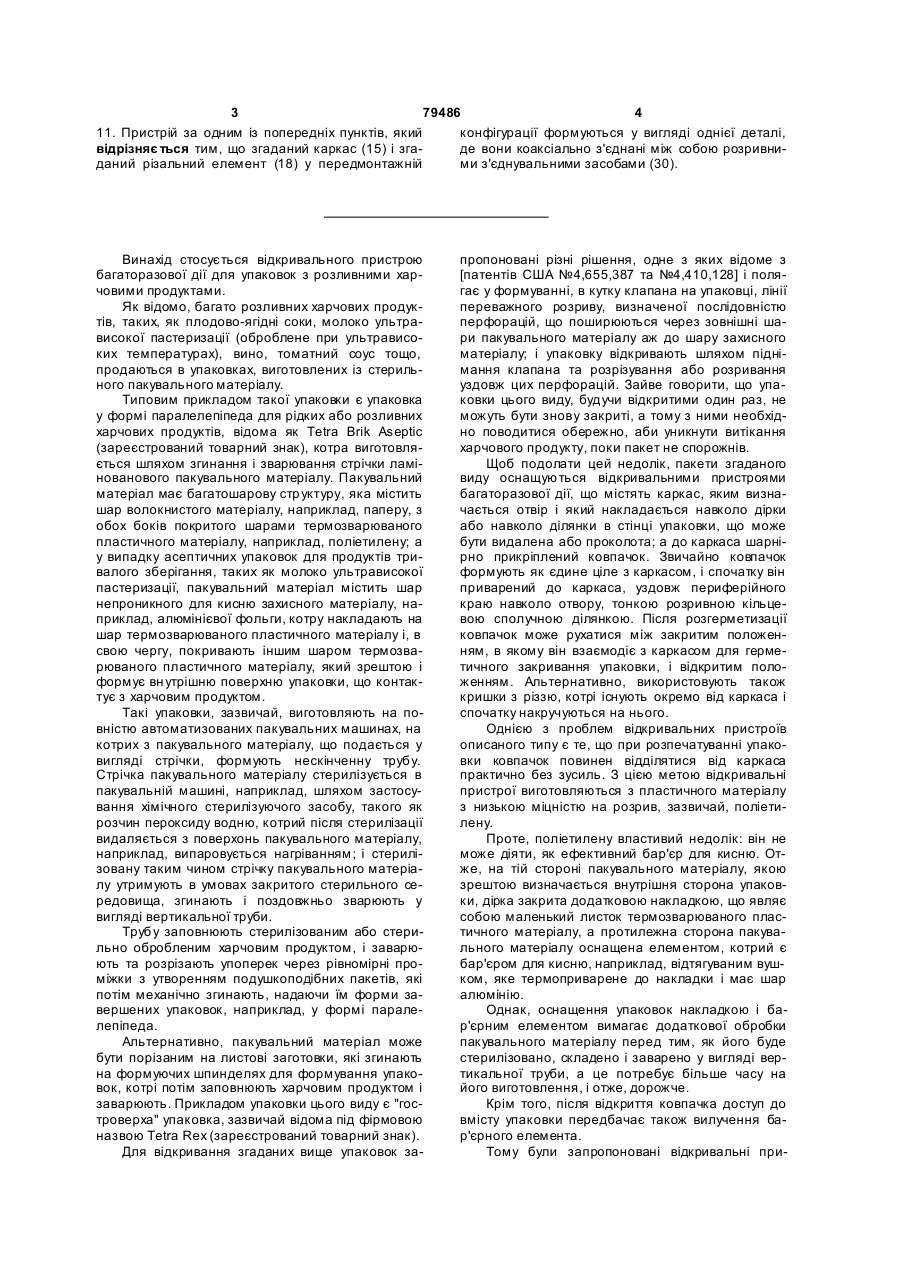

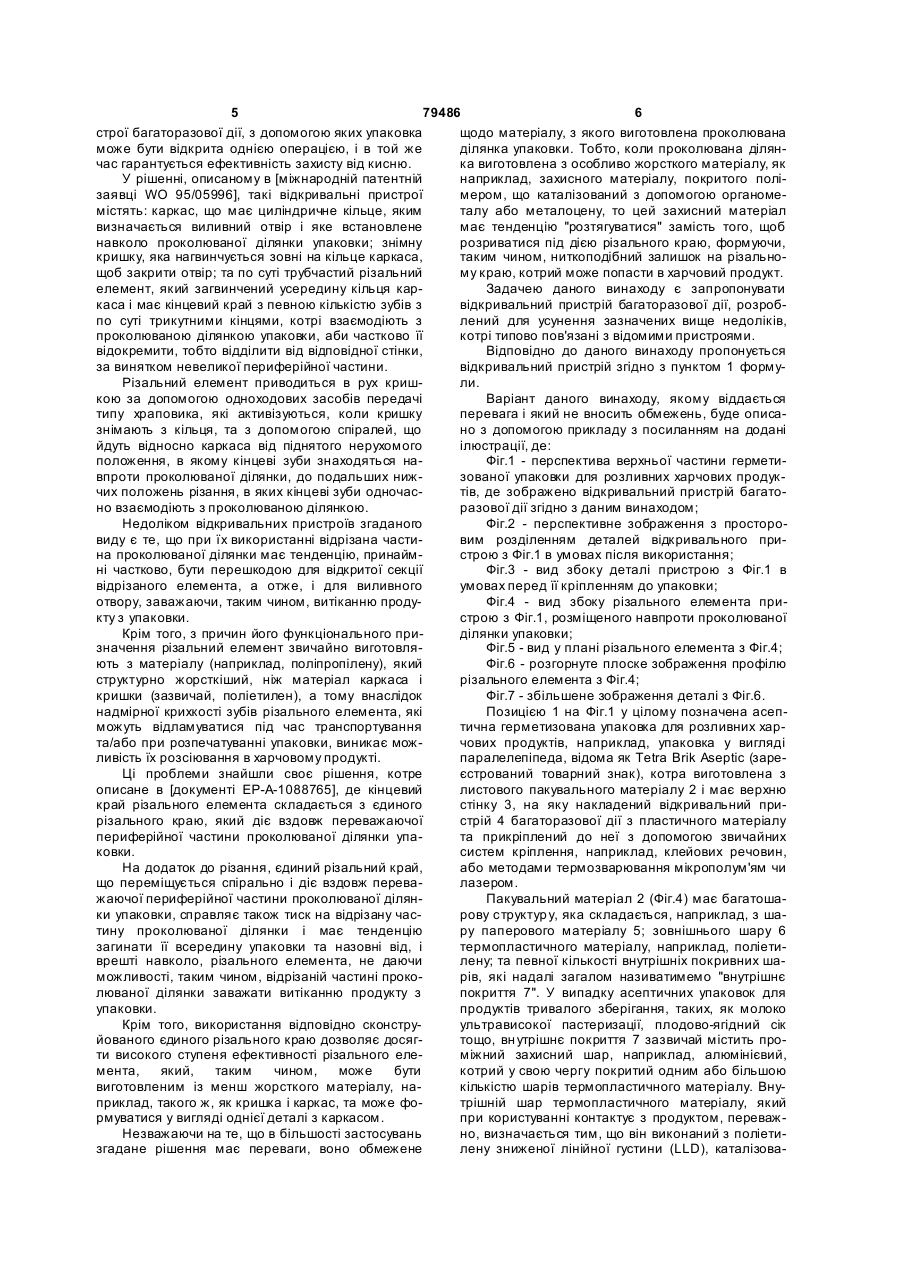

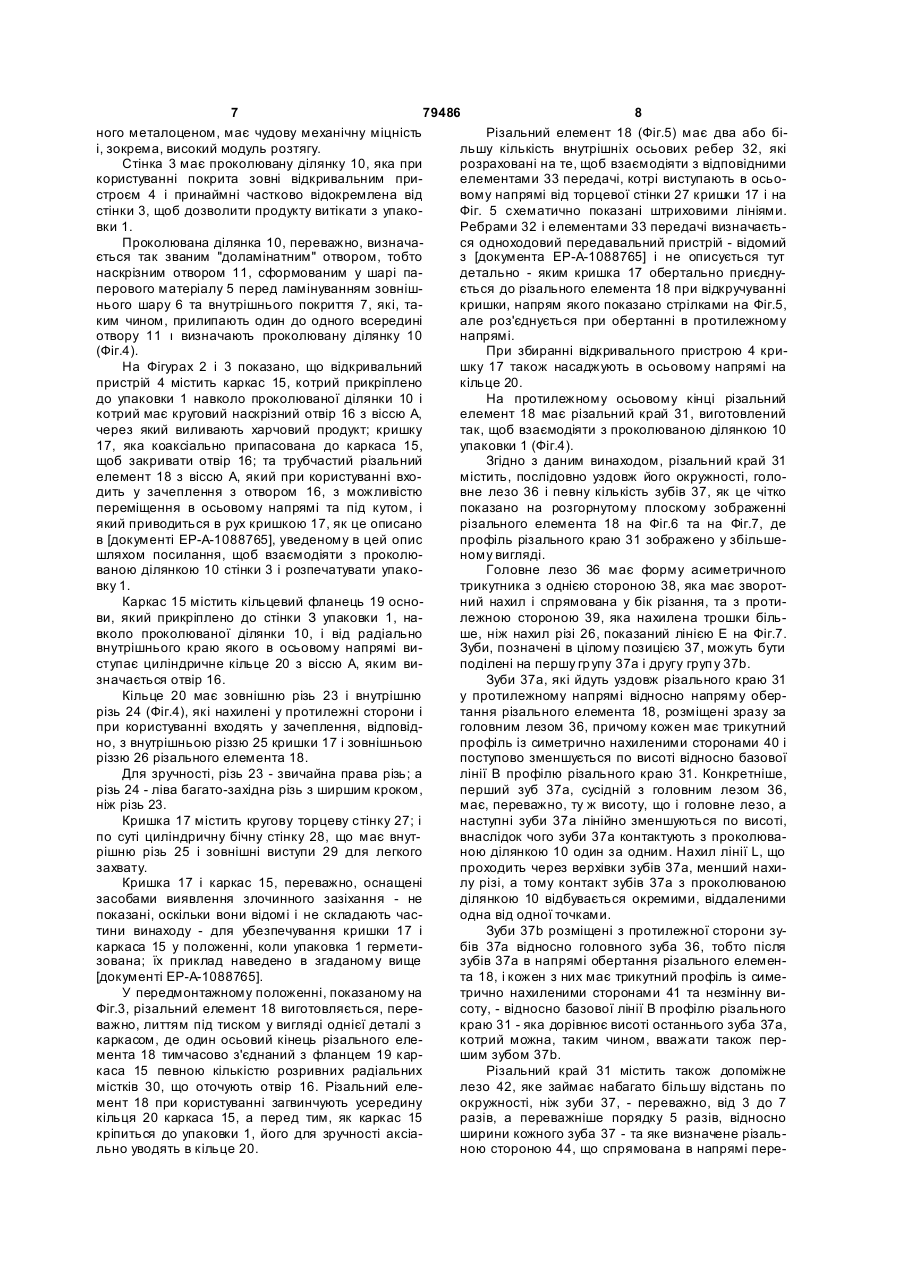

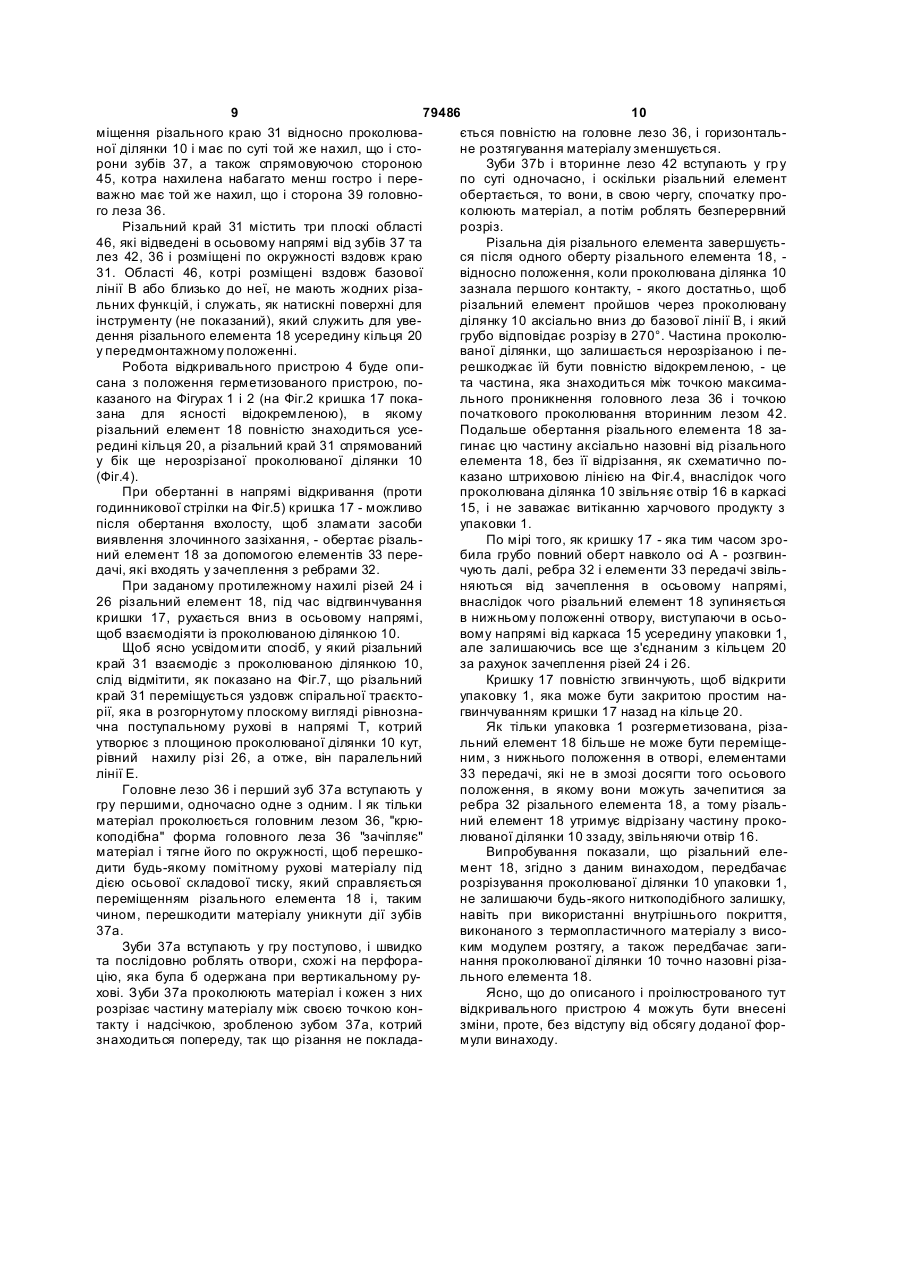

1. Відкривальний пристрій (4) багаторазової дії для герметичної упаковки (1) з розливним харчовим продуктом, де згаданий пристрій (4) містить: каркас (15), що встановлений навколо проколюваної ділянки (10) згаданої упаковки (1) і визначає наскрізний отвір (16); знімну кришку (17) з різзю, що нагвинчується на згаданий каркас (15), щоб закрити згаданий отвір (16); трубчастий різальний елемент (18), що входить у зачеплення із згаданим отвором (16) і має кінцевий різальний край (31), котрий взаємодіє із згаданою проколюваною ділянкою (10), щоб розпечатувати згадану упаковку (1); перші з'єднувальні засоби (32, 33) для з'єднування згаданої кришки (17) і згаданого різального елемента (18) так, щоб обертати згаданий різальний елемент (18) під час обертання кришки (17), коли цю кришку згвинчують із згаданого каркаса (15) при розпечатуванні згаданої упаковки (1); та другі з'єднувальні засоби (24, 26) для з'єднування згаданого каркаса (15) і згаданого різального елемента (18) так, щоб згаданий різальний елемент (18) переміщувався вздовж спіральної траєкторії через згадану проколювану ділянку (10) у відповідь на згадане обертання згаданої кришки (17), який відрізняється тим, що згаданий різальний край (31) містить головне лезо (36) і принаймні певну кількість перших зубів (37а), котрі йдуть уздовж згаданого різального краю (31) у протилежному напрямі відносно напряму обертання згаданого різального елемента (18) і розміщені вздовж руху від головного леза (36), причому згадані пер 2 (19) 1 3 79486 4 11. Пристрій за одним із попередніх пунктів, який конфігурації формуються у вигляді однієї деталі, відрізняє ться тим, що згаданий каркас (15) і згаде вони коаксіально з'єднані між собою розривниданий різальний елемент (18) у передмонтажній ми з'єднувальними засобами (30). Винахід стосується відкривального пристрою багаторазової дії для упаковок з розливними харчовими продуктами. Як відомо, багато розливних харчових продуктів, таких, як плодово-ягідні соки, молоко ультрависокої пастеризації (оброблене при ультрависоких температурах), вино, томатний соус тощо, продаються в упаковках, виготовлених із стерильного пакувального матеріалу. Типовим прикладом такої упаковки є упаковка у формі паралелепіпеда для рідких або розливних харчових продуктів, відома як Tetra Brik Aseptic (зареєстрований товарний знак), котра виготовляється шляхом згинання і зварювання стрічки ламінованового пакувального матеріалу. Пакувальний матеріал має багатошарову стр уктуру, яка містить шар волокнистого матеріалу, наприклад, паперу, з обох боків покритого шарами термозварюваного пластичного матеріалу, наприклад, поліетилену; а у випадку асептичних упаковок для продуктів тривалого зберігання, таких як молоко ультрависокої пастеризації, пакувальний матеріал містить шар непроникного для кисню захисного матеріалу, наприклад, алюмінієвої фольги, котру накладають на шар термозварюваного пластичного матеріалу і, в свою чергу, покривають іншим шаром термозварюваного пластичного матеріалу, який зрештою і формує вн утрішню поверхню упаковки, що контактує з харчовим продуктом. Такі упаковки, зазвичай, виготовляють на повністю автоматизованих пакувальних машинах, на котрих з пакувального матеріалу, що подається у вигляді стрічки, формують нескінченну трубу. Стрічка пакувального матеріалу стерилізується в пакувальній машині, наприклад, шляхом застосування хімічного стерилізуючого засобу, такого як розчин пероксиду водню, котрий після стерилізації видаляється з поверхонь пакувального матеріалу, наприклад, випаровується нагріванням; і стерилізовану таким чином стрічку пакувального матеріалу утримують в умовах закритого стерильного середовища, згинають і поздовжньо зварюють у вигляді вертикальної труби. Трубу заповнюють стерилізованим або стерильно обробленим харчовим продуктом, і заварюють та розрізають упоперек через рівномірні проміжки з утворенням подушкоподібних пакетів, які потім механічно згинають, надаючи їм форми завершених упаковок, наприклад, у формі паралелепіпеда. Альтернативно, пакувальний матеріал може бути порізаним на листові заготовки, які згинають на формуючих шпинделях для формування упаковок, котрі потім заповнюють харчовим продуктом і заварюють. Прикладом упаковки цього виду є "гостроверха" упаковка, зазвичай відома під фірмовою назвою Tetra Rex (зареєстрований товарний знак). Для відкривання згаданих вище упаковок за пропоновані різні рішення, одне з яких відоме з [патентів США №4,655,387 та №4,410,128] і полягає у формуванні, в кутку клапана на упаковці, лінії переважного розриву, визначеної послідовністю перфорацій, що поширюються через зовнішні шари пакувального матеріалу аж до шару захисного матеріалу; і упаковку відкривають шляхом піднімання клапана та розрізування або розривання уздовж цих перфорацій. Зайве говорити, що упаковки цього виду, будучи відкритими один раз, не можуть бути знову закриті, а тому з ними необхідно поводитися обережно, аби уникнути витікання харчового продукту, поки пакет не спорожнів. Щоб подолати цей недолік, пакети згаданого виду оснащуються відкривальними пристроями багаторазової дії, що містять каркас, яким визначається отвір і який накладається навколо дірки або навколо ділянки в стінці упаковки, що може бути видалена або проколота; а до каркаса шарнірно прикріплений ковпачок. Звичайно ковпачок формують як єдине ціле з каркасом, і спочатку він приварений до каркаса, уздовж периферійного краю навколо отвору, тонкою розривною кільцевою сполучною ділянкою. Після розгерметизації ковпачок може рухатися між закритим положенням, в якому він взаємодіє з каркасом для герметичного закривання упаковки, і відкритим положенням. Альтернативно, використовують також кришки з різзю, котрі існують окремо від каркаса і спочатку накручуються на нього. Однією з проблем відкривальних пристроїв описаного типу є те, що при розпечатуванні упаковки ковпачок повинен відділятися від каркаса практично без зусиль. З цією метою відкривальні пристрої виготовляються з пластичного матеріалу з низькою міцністю на розрив, зазвичай, поліетилену. Проте, поліетилену властивий недолік: він не може діяти, як ефективний бар'єр для кисню. Отже, на тій стороні пакувального матеріалу, якою зрештою визначається внутрішня сторона упаковки, дірка закрита додатковою накладкою, що являє собою маленький листок термозварюваного пластичного матеріалу, а протилежна сторона пакувального матеріалу оснащена елементом, котрий є бар'єром для кисню, наприклад, відтягуваним вушком, яке термоприварене до накладки і має шар алюмінію. Однак, оснащення упаковок накладкою і бар'єрним елементом вимагає додаткової обробки пакувального матеріалу перед тим, як його буде стерилізовано, складено і заварено у вигляді вертикальної труби, а це потребує більше часу на його виготовлення, і отже, дорожче. Крім того, після відкриття ковпачка доступ до вмісту упаковки передбачає також вилучення бар'єрного елемента. Тому були запропоновані відкривальні при 5 79486 6 строї багаторазової дії, з допомогою яких упаковка щодо матеріалу, з якого виготовлена проколювана може бути відкрита однією операцією, і в той же ділянка упаковки. Тобто, коли проколювана ділянчас гарантується ефективність захисту від кисню. ка виготовлена з особливо жорсткого матеріалу, як У рішенні, описаному в [міжнародній патентній наприклад, захисного матеріалу, покритого полізаявці WO 95/05996], такі відкривальні пристрої мером, що каталізований з допомогою органомемістять: каркас, що має циліндричне кільце, яким талу або металоцену, то цей захисний матеріал визначається виливний отвір і яке встановлене має тенденцію "розтягуватися" замість того, щоб навколо проколюваної ділянки упаковки; знімну розриватися під дією різального краю, формуючи, кришку, яка нагвинчується зовні на кільце каркаса, таким чином, ниткоподібний залишок на різальнощоб закрити отвір; та по суті трубчастий різальний му краю, котрий може попасти в харчовий продукт. елемент, який загвинчений усередину кільця карЗадачею даного винаходу є запропонувати каса і має кінцевий край з певною кількістю зубів з відкривальний пристрій багаторазової дії, розробпо суті трикутними кінцями, котрі взаємодіють з лений для усунення зазначених вище недоліків, проколюваною ділянкою упаковки, аби частково її котрі типово пов'язані з відомими пристроями. відокремити, тобто відділити від відповідної стінки, Відповідно до даного винаходу пропонується за винятком невеликої периферійної частини. відкривальний пристрій згідно з пунктом 1 формуРізальний елемент приводиться в рух кришли. кою за допомогою одноходових засобів передачі Варіант даного винаходу, якому віддається типу храповика, які активізуються, коли кришку перевага і який не вносить обмежень, буде описазнімають з кільця, та з допомогою спіралей, що но з допомогою прикладу з посиланням на додані йдуть відносно каркаса від піднятого нерухомого ілюстрації, де: положення, в якому кінцеві зуби знаходяться наФіг.1 - перспектива верхньої частини герметивпроти проколюваної ділянки, до подальших нижзованої упаковки для розливних харчових продукчих положень різання, в яких кінцеві зуби одночастів, де зображено відкривальний пристрій багатоно взаємодіють з проколюваною ділянкою. разової дії згідно з даним винаходом; Недоліком відкривальних пристроїв згаданого Фіг.2 - перспективне зображення з просторовиду є те, що при їх використанні відрізана частивим розділенням деталей відкривального прина проколюваної ділянки має тенденцію, принаймстрою з Фіг.1 в умовах після використання; ні частково, бути перешкодою для відкритої секції Фіг.3 - вид збоку деталі пристрою з Фіг.1 в відрізаного елемента, а отже, і для виливного умовах перед її кріпленням до упаковки; отвору, заважаючи, таким чином, витіканню продуФіг.4 - вид збоку різального елемента прикту з упаковки. строю з Фіг.1, розміщеного навпроти проколюваної Крім того, з причин його функціонального приділянки упаковки; значення різальний елемент звичайно виготовляФіг.5 - вид у плані різального елемента з Фіг.4; ють з матеріалу (наприклад, поліпропілену), який Фіг.6 - розгорнуте плоске зображення профілю структурно жорсткіший, ніж матеріал каркаса і різального елемента з Фіг.4; кришки (зазвичай, поліетилен), а тому внаслідок Фіг.7 - збільшене зображення деталі з Фіг.6. надмірної крихкості зубів різального елемента, які Позицією 1 на Фіг.1 у цілому позначена асепможуть відламуватися під час транспортування тична герметизована упаковка для розливних харта/або при розпечатуванні упаковки, виникає можчових продуктів, наприклад, упаковка у вигляді ливість їх розсіювання в харчовому продукті. паралелепіпеда, відома як Tetra Brik Aseptic (зареЦі проблеми знайшли своє рішення, котре єстрований товарний знак), котра виготовлена з описане в [документі ЕР-А-1088765], де кінцевий листового пакувального матеріалу 2 і має верхню край різального елемента складається з єдиного стінку 3, на яку накладений відкривальний прирізального краю, який діє вздовж переважаючої стрій 4 багаторазової дії з пластичного матеріалу периферійної частини проколюваної ділянки упата прикріплений до неї з допомогою звичайних ковки. систем кріплення, наприклад, клейових речовин, На додаток до різання, єдиний різальний край, або методами термозварювання мікрополум'ям чи що переміщується спірально і діє вздовж перевалазером. жаючої периферійної частини проколюваної ділянПакувальний матеріал 2 (Фіг.4) має багатошаки упаковки, справляє також тиск на відрізану часрову структур у, яка складається, наприклад, з шатину проколюваної ділянки і має тенденцію ру паперового матеріалу 5; зовнішнього шару 6 загинати її всередину упаковки та назовні від, і термопластичного матеріалу, наприклад, поліетиврешті навколо, різального елемента, не даючи лену; та певної кількості внутрішніх покривних шаможливості, таким чином, відрізаній частині прокорів, які надалі загалом називатимемо "внутрішнє люваної ділянки заважати витіканню продукту з покриття 7". У випадку асептичних упаковок для упаковки. продуктів тривалого зберігання, таких, як молоко Крім того, використання відповідно сконструультрависокої пастеризації, плодово-ягідний сік йованого єдиного різального краю дозволяє досягтощо, вн утрішнє покриття 7 зазвичай містить проти високого ступеня ефективності різального елеміжний захисний шар, наприклад, алюмінієвий, мента, який, таким чином, може бути котрий у свою чергу покритий одним або більшою виготовленим із менш жорсткого матеріалу, накількістю шарів термопластичного матеріалу. Внуприклад, такого ж, як кришка і каркас, та може фотрішній шар термопластичного матеріалу, який рмуватися у вигляді однієї деталі з каркасом. при користуванні контактує з продуктом, переважНезважаючи на те, що в більшості застосувань но, визначається тим, що він виконаний з поліетизгадане рішення має переваги, воно обмежене лену зниженої лінійної густини (LLD), каталізова 7 79486 8 ного металоценом, має чудову механічну міцність Різальний елемент 18 (Фіг.5) має два або біі, зокрема, високий модуль розтягу. льшу кількість внутрішніх осьових ребер 32, які Стінка 3 має проколювану ділянку 10, яка при розраховані на те, щоб взаємодіяти з відповідними користуванні покрита зовні відкривальним приелементами 33 передачі, котрі виступають в осьостроєм 4 і принаймні частково відокремлена від вому напрямі від торцевої стінки 27 кришки 17 і на стінки 3, щоб дозволити продукту витікати з упакоФіг. 5 схематично показані штриховими лініями. вки 1. Ребрами 32 і елементами 33 передачі визначаєтьПроколювана ділянка 10, переважно, визначася одноходовий передавальний пристрій - відомий ється так званим "доламінатним" отвором, тобто з [документа ЕР-А-1088765] і не описується тут наскрізним отвором 11, сформованим у шарі падетально - яким кришка 17 обертально приєднуперового матеріалу 5 перед ламінуванням зовнішється до різального елемента 18 при відкручуванні нього шару 6 та внутрішнього покриття 7, які, такришки, напрям якого показано стрілками на Фіг.5, ким чином, прилипають один до одного всередині але роз'єднується при обертанні в протилежному отвору 11 ι визначають проколювану ділянку 10 напрямі. (Фіг.4). При збиранні відкривального пристрою 4 криНа Фігурах 2 і 3 показано, що відкривальний шку 17 також насаджують в осьовому напрямі на пристрій 4 містить каркас 15, котрий прикріплено кільце 20. до упаковки 1 навколо проколюваної ділянки 10 і На протилежному осьовому кінці різальний котрий має круговий наскрізний отвір 16 з віссю А, елемент 18 має різальний край 31, виготовлений через який виливають харчовий продукт; кришку так, щоб взаємодіяти з проколюваною ділянкою 10 17, яка коаксіально припасована до каркаса 15, упаковки 1 (Фіг.4). щоб закривати отвір 16; та трубчастий різальний Згідно з даним винаходом, різальний край 31 елемент 18 з віссю А, який при користуванні вхомістить, послідовно уздовж його окружності, голодить у зачеплення з отвором 16, з можливістю вне лезо 36 і певну кількість зубів 37, як це чітко переміщення в осьовому напрямі та під кутом, і показано на розгорнутому плоскому зображенні який приводиться в рух кришкою 17, як це описано різального елемента 18 на Фіг.6 та на Фіг.7, де в [документі ЕР-А-1088765], уведеному в цей опис профіль різального краю 31 зображено у збільшешляхом посилання, щоб взаємодіяти з проколюному вигляді. ваною ділянкою 10 стінки 3 і розпечатувати упакоГоловне лезо 36 має форму асиметричного вку 1. трикутника з однією стороною 38, яка має зворотКаркас 15 містить кільцевий фланець 19 осноний нахил і спрямована у бік різання, та з противи, який прикріплено до стінки З упаковки 1, належною стороною 39, яка нахилена трошки більвколо проколюваної ділянки 10, і від радіально ше, ніж нахил різі 26, показаний лінією Ε на Фіг.7. внутрішнього краю якого в осьовому напрямі виЗуби, позначені в цілому позицією 37, можуть бути ступає циліндричне кільце 20 з віссю А, яким виподілені на першу гр упу 37а і другу груп у 37b. значається отвір 16. Зуби 37а, які йдуть уздовж різального краю 31 Кільце 20 має зовнішню різь 23 і внутрішню у протилежному напрямі відносно напряму оберрізь 24 (Фіг.4), які нахилені у протилежні сторони і тання різального елемента 18, розміщені зразу за при користуванні входять у зачеплення, відповідголовним лезом 36, причому кожен має трикутний но, з внутрішньою різзю 25 кришки 17 і зовнішньою профіль із симетрично нахиленими сторонами 40 і різзю 26 різального елемента 18. поступово зменшується по висоті відносно базової Для зручності, різь 23 - звичайна права різь; а лінії В профілю різального краю 31. Конкретніше, різь 24 - ліва багато-західна різь з ширшим кроком, перший зуб 37а, сусідній з головним лезом 36, ніж різь 23. має, переважно, ту ж висоту, що і головне лезо, а Кришка 17 містить кругову торцеву стінку 27; і наступні зуби 37а лінійно зменшуються по висоті, по суті циліндричну бічну стінку 28, що має внутвнаслідок чого зуби 37а контактують з проколюварішню різь 25 і зовнішні виступи 29 для легкого ною ділянкою 10 один за одним. Нахил лінії L, що захвату. проходить через верхівки зубів 37а, менший нахиКришка 17 і каркас 15, переважно, оснащені лу різі, а тому контакт зубів 37а з проколюваною засобами виявлення злочинного зазіхання - не ділянкою 10 відбувається окремими, віддаленими показані, оскільки вони відомі і не складають часодна від одної точками. тини винаходу - для убезпечування кришки 17 і Зуби 37b розміщені з протилежної сторони зукаркаса 15 у положенні, коли упаковка 1 герметибів 37а відносно головного зуба 36, тобто після зована; їх приклад наведено в згаданому вище зубів 37а в напрямі обертання різального елемен[документі ЕР-А-1088765]. та 18, і кожен з них має трикутний профіль із симеУ передмонтажному положенні, показаному на трично нахиленими сторонами 41 та незмінну виФіг.3, різальний елемент 18 виготовляється, пересоту, - відносно базової лінії В профілю різального важно, литтям під тиском у вигляді однієї деталі з краю 31 - яка дорівнює висоті останнього зуба 37а, каркасом, де один осьовий кінець різального елекотрий можна, таким чином, вважати також пермента 18 тимчасово з'єднаний з фланцем 19 каршим зубом 37b. каса 15 певною кількістю розривних радіальних Різальний край 31 містить також допоміжне містків 30, що оточують отвір 16. Різальний елелезо 42, яке займає набагато більшу відстань по мент 18 при користуванні загвинчують усередину окружності, ніж зуби 37, - переважно, від 3 до 7 кільця 20 каркаса 15, а перед тим, як каркас 15 разів, а переважніше порядку 5 разів, відносно кріпиться до упаковки 1, його для зручності аксіаширини кожного зуба 37 - та яке визначене різальльно уводять в кільце 20. ною стороною 44, що спрямована в напрямі пере 9 79486 10 міщення різального краю 31 відносно проколювається повністю на головне лезо 36, і горизонтальної ділянки 10 і має по суті той же нахил, що і стоне розтягування матеріалу зменшується. рони зубів 37, а також спрямовуючою стороною Зуби 37b і вторинне лезо 42 вступають у гр у 45, котра нахилена набагато менш гостро і перепо суті одночасно, і оскільки різальний елемент важно має той же нахил, що і сторона 39 головнообертається, то вони, в свою чергу, спочатку прого леза 36. колюють матеріал, а потім роблять безперервний Різальний край 31 містить три плоскі області розріз. 46, які відведені в осьовому напрямі від зубів 37 та Різальна дія різального елемента завершуєтьлез 42, 36 і розміщені по окружності вздовж краю ся після одного оберту різального елемента 18, 31. Області 46, котрі розміщені вздовж базової відносно положення, коли проколювана ділянка 10 лінії В або близько до неї, не мають жодних різазазнала першого контакту, - якого достатньо, щоб льних функцій, і служать, як натискні поверхні для різальний елемент пройшов через проколювану інструменту (не показаний), який служить для уведілянку 10 аксіально вниз до базової лінії В, і який дення різального елемента 18 усередину кільця 20 грубо відповідає розрізу в 270°. Частина проколюу передмонтажному положенні. ваної ділянки, що залишається нерозрізаною і пеРобота відкривального пристрою 4 буде опирешкоджає їй бути повністю відокремленою, - це сана з положення герметизованого пристрою, пота частина, яка знаходиться між точкою максимаказаного на Фігурах 1 і 2 (на Фіг.2 кришка 17 покального проникнення головного леза 36 і точкою зана для ясності відокремленою), в якому початкового проколювання вторинним лезом 42. різальний елемент 18 повністю знаходиться усеПодальше обертання різального елемента 18 заредині кільця 20, а різальний край 31 спрямований гинає цю частину аксіально назовні від різального у бік ще нерозрізаної проколюваної ділянки 10 елемента 18, без її відрізання, як схематично по(Фіг.4). казано штриховою лінією на Фіг.4, внаслідок чого При обертанні в напрямі відкривання (проти проколювана ділянка 10 звільняє отвір 16 в каркасі годинникової стрілки на Фіг.5) кришка 17 - можливо 15, і не заважає витіканню харчового продукту з після обертання вхолосту, щоб зламати засоби упаковки 1. виявлення злочинного зазіхання, - обертає різальПо мірі того, як кришку 17 - яка тим часом зроний елемент 18 за допомогою елементів 33 перебила грубо повний оберт навколо осі А - розгвиндачі, які входять у зачеплення з ребрами 32. чують далі, ребра 32 і елементи 33 передачі звільПри заданому протилежному нахилі різей 24 і няються від зачеплення в осьовому напрямі, 26 різальний елемент 18, під час відгвинчування внаслідок чого різальний елемент 18 зупиняється кришки 17, рухається вниз в осьовому напрямі, в нижньому положенні отвору, виступаючи в осьощоб взаємодіяти із проколюваною ділянкою 10. вому напрямі від каркаса 15 усередину упаковки 1, Щоб ясно усвідомити спосіб, у який різальний але залишаючись все ще з'єднаним з кільцем 20 край 31 взаємодіє з проколюваною ділянкою 10, за рахунок зачеплення різей 24 і 26. слід відмітити, як показано на Фіг.7, що різальний Кришку 17 повністю згвинчують, щоб відкрити край 31 переміщується уздовж спіральної траєктоупаковку 1, яка може бути закритою простим нарії, яка в розгорнутому плоскому вигляді рівнознагвинчуванням кришки 17 назад на кільце 20. чна поступальному рухові в напрямі Т, котрий Як тільки упаковка 1 розгерметизована, різаутворює з площиною проколюваної ділянки 10 кут, льний елемент 18 більше не може бути переміщерівний нахилу різі 26, а отже, він паралельний ним, з нижнього положення в отворі, елементами лінії Е. 33 передачі, які не в змозі досягти того осьового Головне лезо 36 і перший зуб 37а вступають у положення, в якому вони можуть зачепитися за гру першими, одночасно одне з одним. І як тільки ребра 32 різального елемента 18, а тому різальматеріал проколюється головним лезом 36, "крюний елемент 18 утримує відрізану частину прококоподібна" форма головного леза 36 "зачіпляє" люваної ділянки 10 ззаду, звільняючи отвір 16. матеріал і тягне його по окружності, щоб перешкоВипробування показали, що різальний еледити будь-якому помітному рухові матеріалу під мент 18, згідно з даним винаходом, передбачає дією осьової складової тиску, який справляється розрізування проколюваної ділянки 10 упаковки 1, переміщенням різального елемента 18 і, таким не залишаючи будь-якого ниткоподібного залишку, чином, перешкодити матеріалу уникнути дії зубів навіть при використанні внутрішнього покриття, 37а. виконаного з термопластичного матеріалу з висоЗуби 37а вступають у гру поступово, і швидко ким модулем розтягу, а також передбачає загита послідовно роблять отвори, схожі на перфоранання проколюваної ділянки 10 точно назовні різацію, яка була б одержана при вертикальному рульного елемента 18. хові. Зуби 37а проколюють матеріал і кожен з них Ясно, що до описаного і проілюстрованого тут розрізає частину матеріалу між своєю точкою конвідкривального пристрою 4 можуть бути внесені такту і надсічкою, зробленою зубом 37а, котрий зміни, проте, без відступу від обсягу доданої форзнаходиться попереду, так що різання не покладамули винаходу. 11 Комп’ютерна в ерстка О. Гапоненко 79486 Підписне 12 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
