Спосіб забирання проб від летючих гільйотинних ножиць

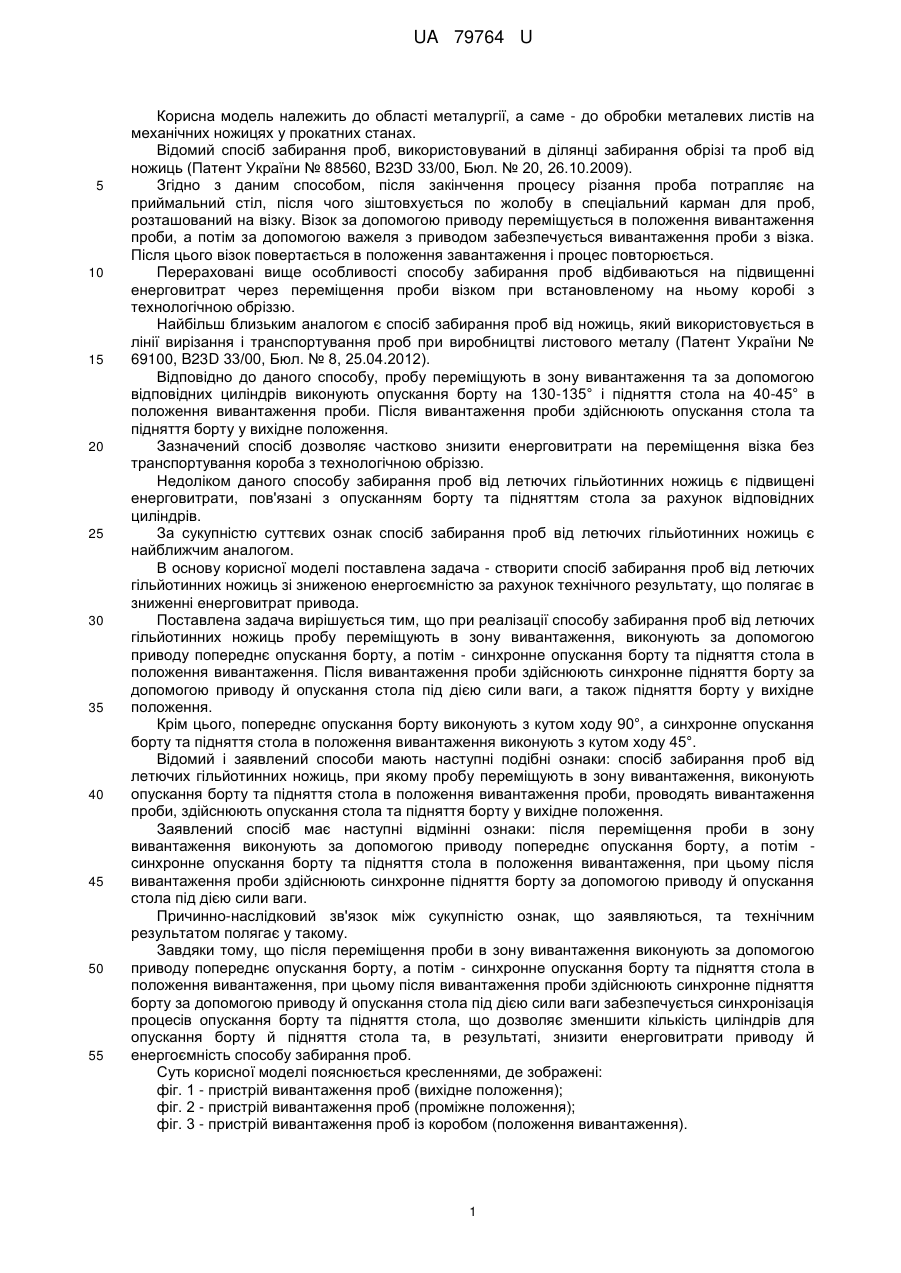

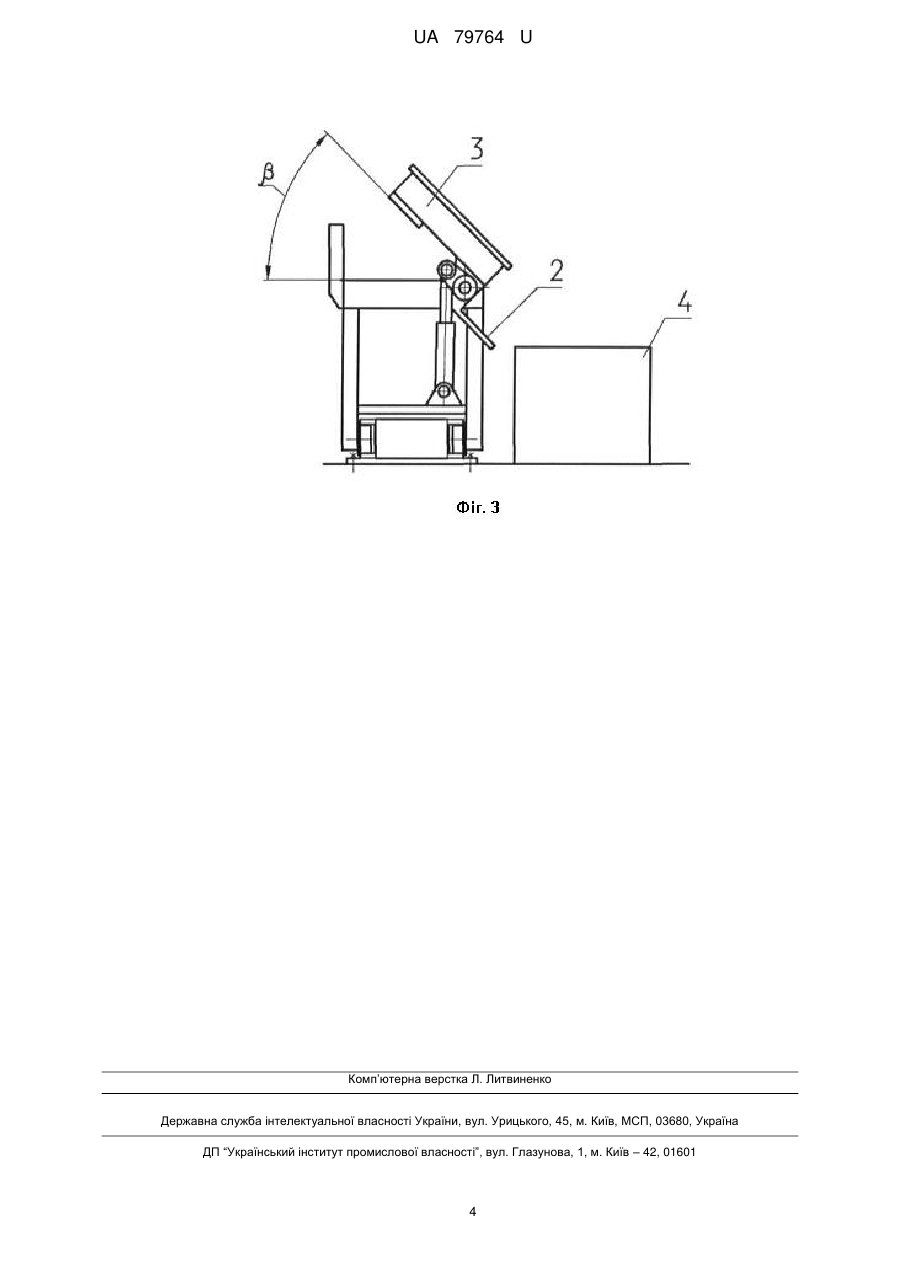

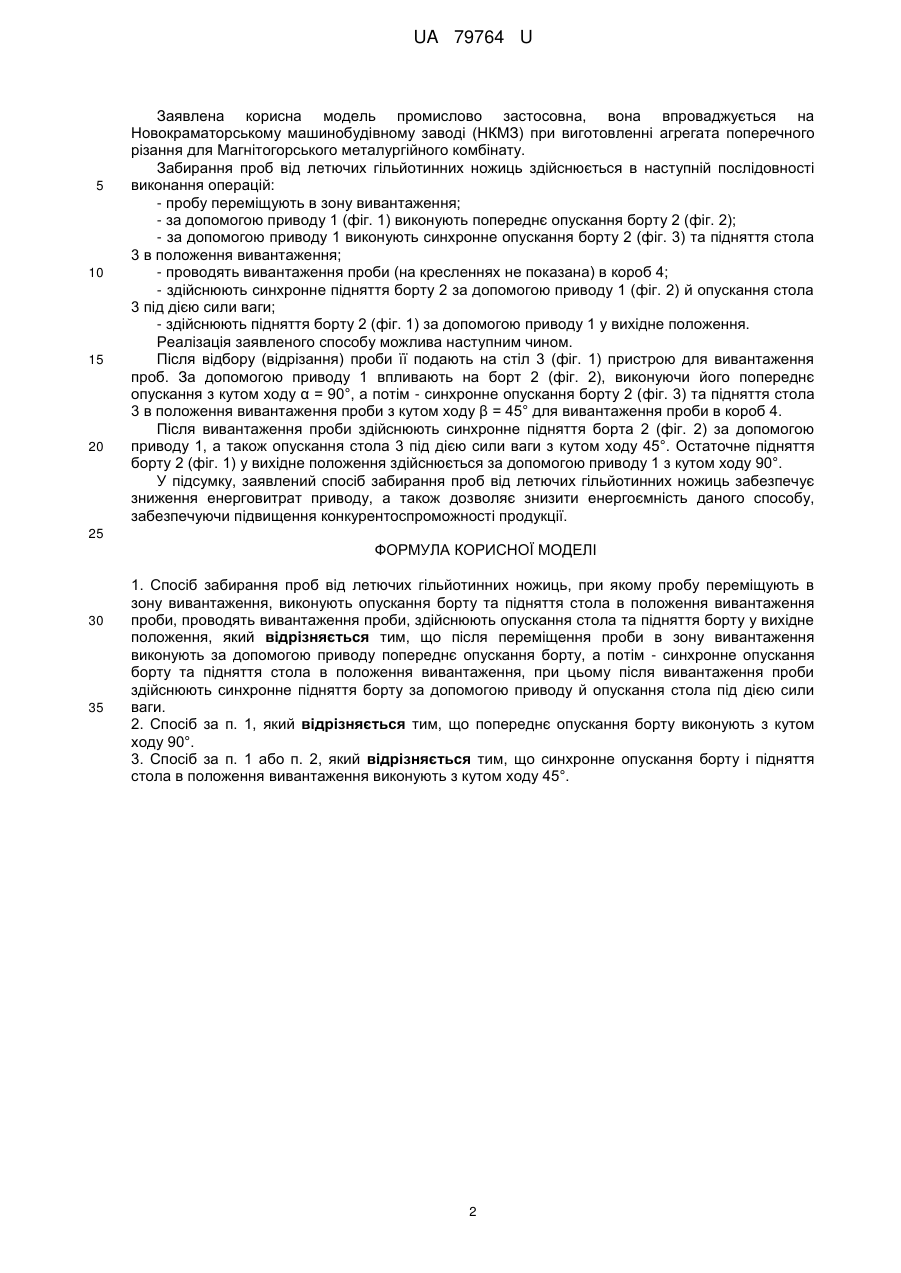

Реферат: Спосіб забирання проб від летючих гільйотинних ножиць включає переміщення проби в зону вивантаження, виконання опускання борту, підняття стола в положення вивантаження проби, вивантаження проби, опускання стола, підняття борту, після переміщення проби в зону вивантаження за допомогою приводу виконують попереднє опускання борту, а потім синхронне опускання борту та підняття стола в положення вивантаження, при цьому після вивантаження проби здійснюють синхронне підняття борту за допомогою приводу й опускання стола під дією сили ваги. UA 79764 U (12) UA 79764 U UA 79764 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області металургії, а саме - до обробки металевих листів на механічних ножицях у прокатних станах. Відомий спосіб забирання проб, використовуваний в ділянці забирання обрізі та проб від ножиць (Патент України № 88560, B23D 33/00, Бюл. № 20, 26.10.2009). Згідно з даним способом, після закінчення процесу різання проба потрапляє на приймальний стіл, після чого зіштовхується по жолобу в спеціальний карман для проб, розташований на візку. Візок за допомогою приводу переміщується в положення вивантаження проби, а потім за допомогою важеля з приводом забезпечується вивантаження проби з візка. Після цього візок повертається в положення завантаження і процес повторюється. Перераховані вище особливості способу забирання проб відбиваються на підвищенні енерговитрат через переміщення проби візком при встановленому на ньому коробі з технологічною обріззю. Найбільш близьким аналогом є спосіб забирання проб від ножиць, який використовується в лінії вирізання і транспортування проб при виробництві листового металу (Патент України № 69100, B23D 33/00, Бюл. № 8, 25.04.2012). Відповідно до даного способу, пробу переміщують в зону вивантаження та за допомогою відповідних циліндрів виконують опускання борту на 130-135° і підняття стола на 40-45° в положення вивантаження проби. Після вивантаження проби здійснюють опускання стола та підняття борту у вихідне положення. Зазначений спосіб дозволяє частково знизити енерговитрати на переміщення візка без транспортування короба з технологічною обріззю. Недоліком даного способу забирання проб від летючих гільйотинних ножиць є підвищені енерговитрати, пов'язані з опусканням борту та підняттям стола за рахунок відповідних циліндрів. За сукупністю суттєвих ознак спосіб забирання проб від летючих гільйотинних ножиць є найближчим аналогом. В основу корисної моделі поставлена задача - створити спосіб забирання проб від летючих гільйотинних ножиць зі зниженою енергоємністю за рахунок технічного результату, що полягає в зниженні енерговитрат привода. Поставлена задача вирішується тим, що при реалізації способу забирання проб від летючих гільйотинних ножиць пробу переміщують в зону вивантаження, виконують за допомогою приводу попереднє опускання борту, а потім - синхронне опускання борту та підняття стола в положення вивантаження. Після вивантаження проби здійснюють синхронне підняття борту за допомогою приводу й опускання стола під дією сили ваги, а також підняття борту у вихідне положення. Крім цього, попереднє опускання борту виконують з кутом ходу 90°, а синхронне опускання борту та підняття стола в положення вивантаження виконують з кутом ходу 45°. Відомий і заявлений способи мають наступні подібні ознаки: спосіб забирання проб від летючих гільйотинних ножиць, при якому пробу переміщують в зону вивантаження, виконують опускання борту та підняття стола в положення вивантаження проби, проводять вивантаження проби, здійснюють опускання стола та підняття борту у вихідне положення. Заявлений спосіб має наступні відмінні ознаки: після переміщення проби в зону вивантаження виконують за допомогою приводу попереднє опускання борту, а потім синхронне опускання борту та підняття стола в положення вивантаження, при цьому після вивантаження проби здійснюють синхронне підняття борту за допомогою приводу й опускання стола під дією сили ваги. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Завдяки тому, що після переміщення проби в зону вивантаження виконують за допомогою приводу попереднє опускання борту, а потім - синхронне опускання борту та підняття стола в положення вивантаження, при цьому після вивантаження проби здійснюють синхронне підняття борту за допомогою приводу й опускання стола під дією сили ваги забезпечується синхронізація процесів опускання борту та підняття стола, що дозволяє зменшити кількість циліндрів для опускання борту й підняття стола та, в результаті, знизити енерговитрати приводу й енергоємність способу забирання проб. Суть корисної моделі пояснюється кресленнями, де зображені: фіг. 1 - пристрій вивантаження проб (вихідне положення); фіг. 2 - пристрій вивантаження проб (проміжне положення); фіг. 3 - пристрій вивантаження проб із коробом (положення вивантаження). 1 UA 79764 U 5 10 15 20 Заявлена корисна модель промислово застосовна, вона впроваджується на Новокраматорському машинобудівному заводі (НКМЗ) при виготовленні агрегата поперечного різання для Магнітогорського металургійного комбінату. Забирання проб від летючих гільйотинних ножиць здійснюється в наступній послідовності виконання операцій: - пробу переміщують в зону вивантаження; - за допомогою приводу 1 (фіг. 1) виконують попереднє опускання борту 2 (фіг. 2); - за допомогою приводу 1 виконують синхронне опускання борту 2 (фіг. 3) та підняття стола 3 в положення вивантаження; - проводять вивантаження проби (на кресленнях не показана) в короб 4; - здійснюють синхронне підняття борту 2 за допомогою приводу 1 (фіг. 2) й опускання стола 3 під дією сили ваги; - здійснюють підняття борту 2 (фіг. 1) за допомогою приводу 1 у вихідне положення. Реалізація заявленого способу можлива наступним чином. Після відбору (відрізання) проби її подають на стіл 3 (фіг. 1) пристрою для вивантаження проб. За допомогою приводу 1 впливають на борт 2 (фіг. 2), виконуючи його попереднє опускання з кутом ходу α = 90°, а потім - синхронне опускання борту 2 (фіг. 3) та підняття стола 3 в положення вивантаження проби з кутом ходу β = 45° для вивантаження проби в короб 4. Після вивантаження проби здійснюють синхронне підняття борта 2 (фіг. 2) за допомогою приводу 1, а також опускання стола 3 під дією сили ваги з кутом ходу 45°. Остаточне підняття борту 2 (фіг. 1) у вихідне положення здійснюється за допомогою приводу 1 з кутом ходу 90°. У підсумку, заявлений спосіб забирання проб від летючих гільйотинних ножиць забезпечує зниження енерговитрат приводу, а також дозволяє знизити енергоємність даного способу, забезпечуючи підвищення конкурентоспроможності продукції. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Спосіб забирання проб від летючих гільйотинних ножиць, при якому пробу переміщують в зону вивантаження, виконують опускання борту та підняття стола в положення вивантаження проби, проводять вивантаження проби, здійснюють опускання стола та підняття борту у вихідне положення, який відрізняється тим, що після переміщення проби в зону вивантаження виконують за допомогою приводу попереднє опускання борту, а потім - синхронне опускання борту та підняття стола в положення вивантаження, при цьому після вивантаження проби здійснюють синхронне підняття борту за допомогою приводу й опускання стола під дією сили ваги. 2. Спосіб за п. 1, який відрізняється тим, що попереднє опускання борту виконують з кутом ходу 90°. 3. Спосіб за п. 1 або п. 2, який відрізняється тим, що синхронне опускання борту і підняття стола в положення вивантаження виконують з кутом ходу 45°. 2 UA 79764 U 3 UA 79764 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
