Установка для подання листів до гільйотинних ножиць

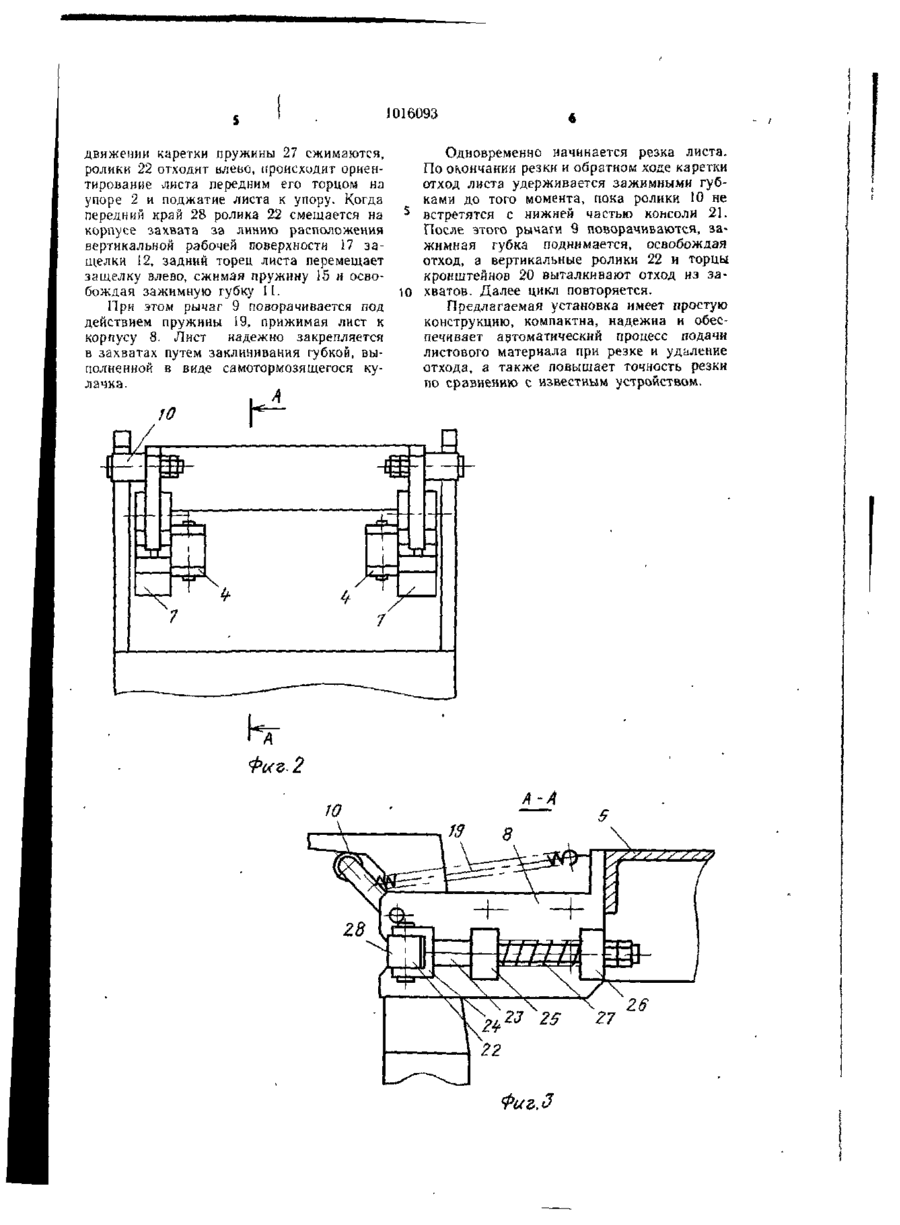

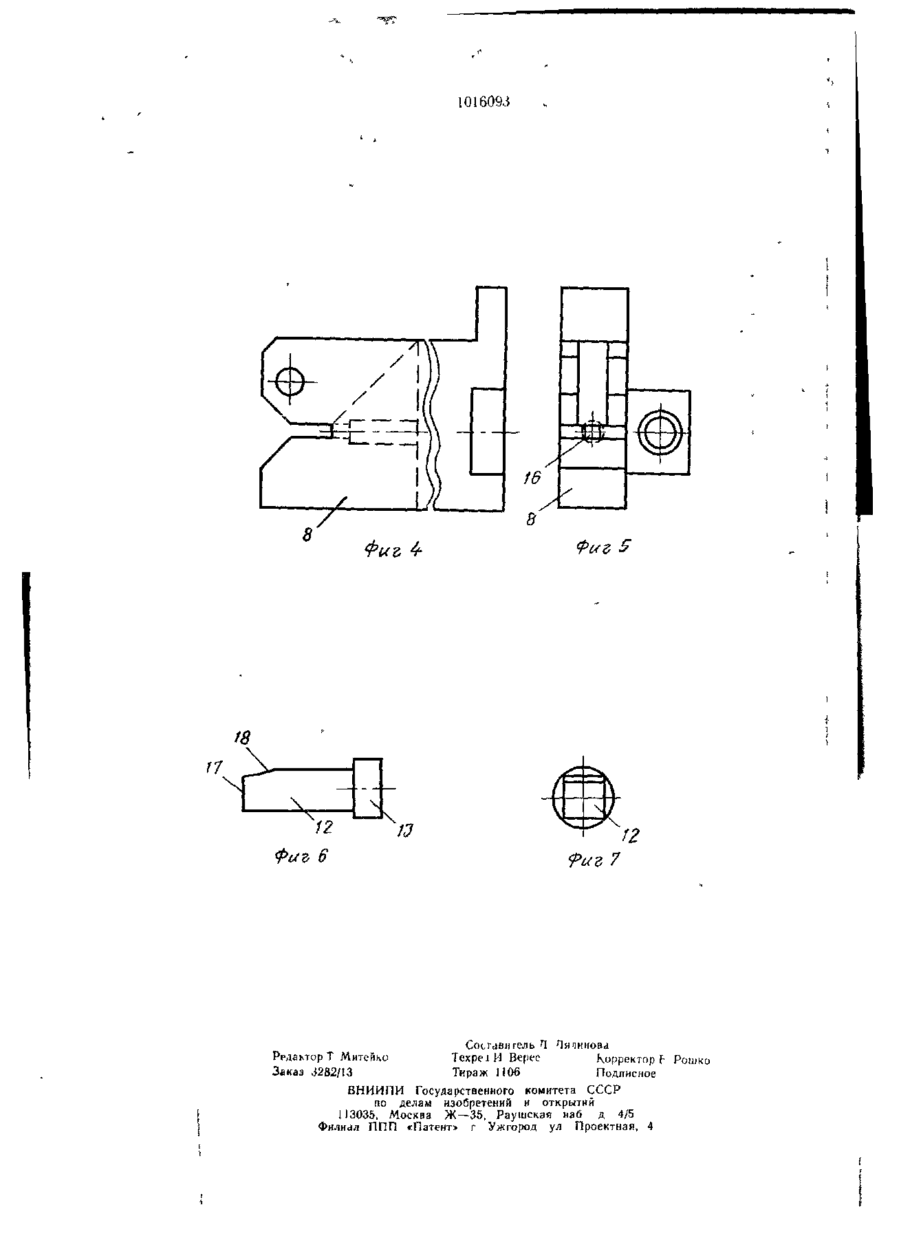

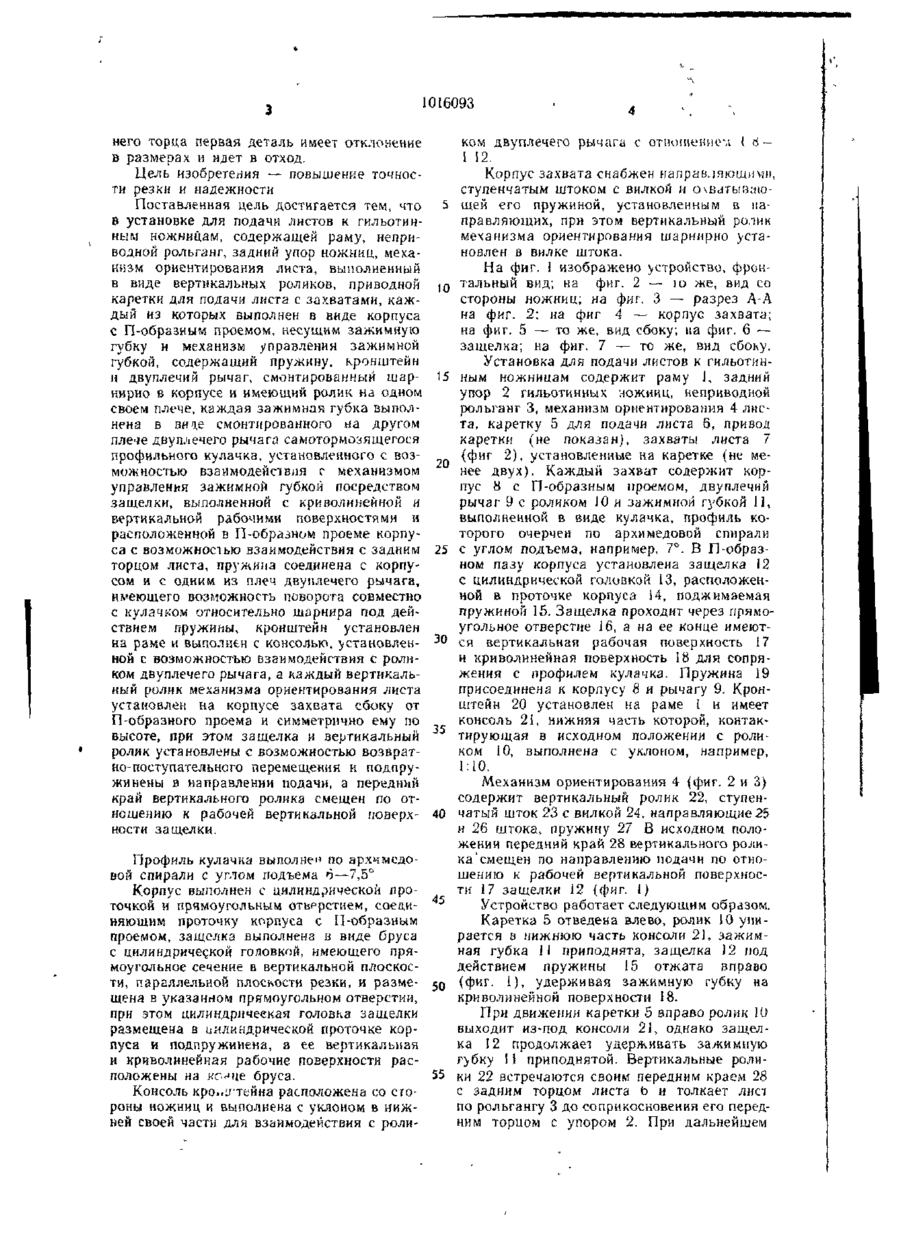

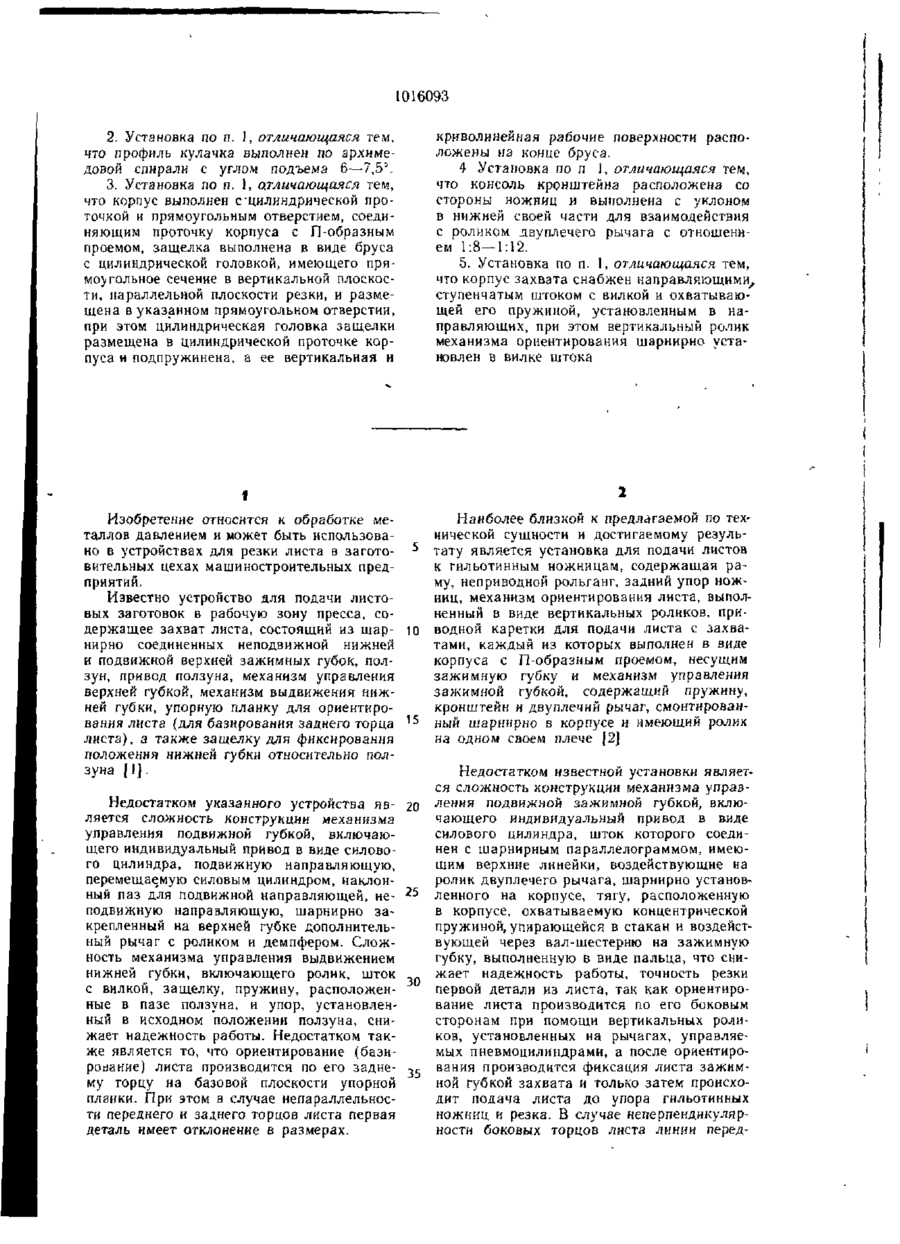

1. УСТАНОВКА ДЛЯ ПОДАЧИ ЛИСТОВ К ГИЛЬОТИННЫМ НОЖНИЦАМ, содержащая раму, неприводной рольганг, задний упор ножниц, механизм ориентирования листа, выполненный в виде вертикальных роликов, приводной каретки для подачи листа с захватами, каждый из которых выполнен в виде корпуса с П-образным проемом, несущим зажимную губку и механизм управления зажимной губкой, содержащий пружину, кронштейн и двуплечий рычаг, смонтированный шарнирно в корпусе и имеющий ролик на одном своем плече, отличающаяся тем, что. с целью повышения точности резки и надежности, каж 13 11 дая зажимная губка выполнена в виде смонтированного на другом плече двуплечего рмчаї а самотормозящегося профильного кулачка, установленного с возможностью взаимодействия с механизмом управления зажимной губкой посредством защелки, выполненной с криволинейной и вертикальной рабочими поверхностями и расположенной в П-образном проеме корпуса с возможностью взаимодействия е задним торцом листа, пружина соединена с корпусом и с одним из плеч двуплечего рычага, имеющего возможность поворота совместно с кулачком относительно шарнира под действием пружины, кронштейн установлен на раме и выполнен с консолью, установленной с возможностью взаимодействия с роликом двуплечего рычага, а каждый вертикальный ролик механизма ориентирования листа установлен на корпусе захвата сбоку от П-образного проема и симметрично ему по высоте, при -зтом защелка и вертикальный ролик установлены с возможностью возвратно-поступательного перемещения и подпружинены в направлении подачи, а передний край вертикального ролика смещен по отношению к рабочей вертикальной поверхности защелки С О5 О CD СО і 016093 2. Установка по п. 1, отличающаяся тем, что профиль кулачка выполнен по архимедовой спирали с углом подъема 6—7,5Э. 3. Установка по п. 1, отличающаяся тем, что корпус выполнен с'цилиндрической проточкой и прямоугольным отверстием, соединяющим проточку корпуса с П-образным проемом, защелка выполнена в виде бруса с цилиндрической головкой, имеющего прямоугольное сечение в вертикальной плоскости, параллельной плоскости резки, и размещена в указанном прямоугольном отверстии, при этом цилиндрическая головка защелки размещена в цилиндрической проточке корпуса и подпружинена, а ее вертикальная и криволинейная рабочие поверхности расположены на конце бруса. 4 Установка по и \, отличающаяся тем, что консоль кронштейна расположена со стороны ножниц и выполнена с уклоном в нижней своей части для взаимодействия с роликом двуплечего рычага с отношением 1:8—1:12. 5. Установка по п. 1, отличающаяся тем, что корпус захвата снабжен направляющими, ступенчатым штоком с вилкой и охватывающей его пружиной, установленным в направляющих, при этом вертикальный ролик механизма ориентирования шарнирно установлен в вилке штока Наиболее близкой к предлагаемой по техИзобретение относится к обработке менической сущности и достигаемому результаллов давлением и может быть использовано в устройствах для резки листа в загото- 5 тату является установка для подачи листов к гильотинным ножницам, содержащая равительных цехах машиностроительных предму, неприводной рольганг, задний упор ножприятий. ниц, механизм ориентирования листа, выполИзвестно устройство для подачи листоненный в виде вертикальных роликов, привых заготовок в рабочую зону пресса, содержащее захват листа, состоящий из шар- ю водной каретки для подачи листа с захватами, каждый из которых выполнен в виде нирно соединенных неподвижной нижней корпуса с П-образным проемом, несущим и подвижной верхней зажимных губок, ползажимную губку и механизм управления зун, привод ползуна, механизм управления зажимной губкой, содержащий пружину, верхней губкой, механизм выдвижения нижкронштейн и двуплечий рычаг, смонтированней губки, упорную планку для ориентирования листа (для базирования заднего торца 1 5 ный шарнирно в корпусе и имеющий ролик на одном своем плече (2] листа), а также защелку для фиксирования положения нижней губки относительно ползуна [1]. Недостатком известной установки является сложность конструкции механизма управНедостатком указанного устройства яв- 20 ления подвижной зажимной губкой, включающего индивидуальный привод в виде ляется сложность конструкции механизма силового цилиндра, шток которого соедиуправления подвижной губкой, включаюнен с шарнирным параллелограммом, имеющего индивидуальный привод в виде силовощим верхние линейки, воздействующие на го цилиндра, подвижную направляющую, ролик двуплечего рычага, шарнирно установперемещаемую силовым цилиндром, наклонный паз для подвижной направляющей, не- 25 ленного на корпусе, тягу, расположенную в корпусе, охватываемую концентрической подвижную направляющую, шарнирно запружиной, упирающейся в стакан и воздейсткрепленный на верхней губке дополнительвующей через вал-шестерню на зажимную ный рычаг с роликом и демпфером. Сложгубку, выполненную в виде пальца, что сниность механизма управления выдвижением жает надежность работы, точность резки нижней губки, включающего ролик, шток первой детали из листа, так как ориентирос вилкой, защелку, пружину, расположенвание листа производится по его боковым ные в пазе ползуна, и упор, установленсторонам при помощи вертикальных ролиный в исходном положении ползуна, сников, установленных на рычагах, управляежает надежность работы. Недостатком такмых пневмоцилиндрами, а после ориентироже является то, что ориентирование (базирование) листа производится по его заднє- 3 5 вания производится фиксация листа зажимной губкой захвата и только затем происхому торцу на базовой плоскости упорной дит подача листа до упора гильотинных планки. При этом в случае непараллельносножниц и резка. В случае неперпендикулярти переднего и заднего торцов листа первая ности боковых торцов листа линии переддеталь имеет отклонение в размерах. 1016093 него торца первая деталь имеет отклонение в размерах и идет в отход. Цель изобретения — повышение точности резки и надежности Поставленная цель достигается тем, что й установке для подачи листов к гильотинным ножницам, содержащей раму, неприводной рольганг, задний упор ножниц, механизм ориентирования листа, выполненный 5 В ]0 ВИДЄ верТИКаЛЬНЫХ рОЛИКОВ, ПрИВОДНОЙ ком двуплечего рычага с отношением ( 6 — \ 12. Корпус захвата снабжен направляющими, ступенчатым штоком с вилкой и очватыв:нощей его пружиной, установленным в направляющих, при этом вертикальный ролик механизма ориентирования шарнирно установлен в вилке штока. На фиг. I изображено устройство, фронтальный вид; на фиг. 2 - ю же, вид со стороны ножниц; на фиг. 3 — разрез Д-А на фиг. 2; на фиг 4 — корпус захвата; • на фиг. 5 — то же, вид сбоку; на фиг. б — защелка; на фиг. 7 — то же, вид сбоьу. Установка для подачи листов к гильотинным ножницам содержит раму J, задний упор 2 гильотинных ножниц, неприводной рольганг 3, механизм ориентирования 4 листа, каретку 5 для подачи листа 6, привод каретки (не показан), захваты листа 7 (фиг 2), установленные на каретке (не менее двух). Каждый захват содержит корпус 8 с П-образным проемом, двуплечий рычаг 9 с роликом 10 и зажимной губкой 11, выполненной в виде кулачка, профиль которого очерчен по архимедовой спирали с углом подъема, например, 7°. В П-образном пазу корпуса установлена защелка 12 с цилиндрической головкой 13, расположенной в проточке корпуса 14, поджимаемая пружиной 15. Защелка проходит через прямоугольное отверстие 16, а на ее конце имеются вертикальная рабочая поверхность 17 и криволинейная поверхность 18 для сопряжения с профилем кулачка. Пружина 19 присоединена к корпусу 8 и рычагу 9. Кронштейн 20 установлен на раме t и имеет консоль 21, нижняя часть которой, контактирующая в исходном положении с роликом 10, выполнена с уклоном, например, 1:10. каретки для подачи листа с захватами, каждый из которых выполнен в виде корпуса с П-образным проемом, несущим зажимную губку и механизм управления зажимной губкой, содержащий пружину, кронштейн и двуплечий рычаг, смонтированный шар- 15 кирно в корпусе и имеющий ролик на одном своем плече, каждая зажимная губка выполнена в вице смонтированного на другом плече двуплечего рычага самотормозящегося профильного кулачка, установленного с возможностью взаимодействия с механизмом управления зажимной губкой посредством защелки, выполненной с криволинейной и вертикальной рабочими поверхностями и расположенной в П-образном проеме корпуса с возможностью взаимодействия с задним 25 торцом листа, пружина соединена с корпусом и с одним из плеч двуплечего рычага, имеющего возможность поворота совместно с кулачком относительно шарнира под действием пружины, кронштейн установлен на раме и выполнен с консолью, установлен- ^0 ной с возможностью взаимодействия с роликом двуплечего рычага, а каждый вертикальный ролик механизма ориентирования листа установлен на корпусе захвата сбоку от П-образного проема и симметрично ему по высоте, при этом защелка и вертикальный 35 ролик установлены с возможностью возвратно-поступательного перемещения и подпружинены в направлении подачи, а передний Механизм ориентирования 4 (фиг. 2 и 3) край вертикального ролика смещен по отсодержит вертикальный ролик 22, ступенношению к рабочей вертикальной поверх- 40 чатый шток 23 с вилкой 24, направляющие 25 ности защелки. и 26 штока, пружину 27 В исходном положении передний край 28 вертикального ролика'смещен по направлению подачи по отноПрофиль кулачка выполнен по архимедошению к рабочей вертикальной поверхносвой спирали с углом подъема 6—7,5° ти 17 защелки І2 (фиг. 1) Корпус выполнен с цилиндрической проУстройство работает следующим образом. точкой и прямоугольным отьерстием, соедиКаретка 5 отведена влево, ролик І0 упиняющим проточку корпуса с П-образным рается в нижнюю часть консоли 21, зажимпроемом, защелка выполнена а виде бруса ная губка 11 приподнята, защелка 12 под с цилиндрической головкой, имеющего прядействием пружины 15 отжата вправо моугольное сечение в вертикальной плоскости, параллельной плоскости резки, и разме- 50 (фиг. І ) , удерживая зажимную губку на криволинейной поверхности 18. щена в указанном прямоугольном отверстии, При движении каретки 5 вправо ролик 10 при этом цилиндрическая головка защелки выходит из-под консоли 2J, однако защелразмещена в цилиндрической проточке корка 12 продолжает удерживать зажимную пуса и подпружинена, а ее вертикальная г>бку И приподнятой. Вертикальные ролии криволинейная рабочие поверхности расположены на ис^це бруса. 55 ки 22 встречаются своим передним краем 28 с задним торцом листа b и толкает лист Консоль кро..:гтейна расположена со стопо рольгангу 3 до соприкосновения его передроны ножниц и выполнена с уклоном в нижним торцом с упором 2. При дальнейшем ней своей части для взаимодействия с роли 1016093 Одновременно начинается резка листа. движении каретки пружины 27 сжимаются, По окончании резки и обратном ходе каретки ролики 22 отходят влево, происходит ориенотход листа удерживается зажимными губтирование листа передним его торцом на ками до того момента, пока ролики 10 не упоре 2 и поджатие листа к упору. Когда 5 передний край 28 ролика 22 смещается на встретятся с нижней частью консоли 21. корпусе захвата за линию расположения После этого рычаги 9 поворачиваются, завертикальной рабочей поверхности 17 зажимная губка поднимается, освобождая щелки І 2, задний торец листа перемещает отход, а вертикальные ролики 22 и торцы защелку влево, сжимая пружину 15 и освокронштейнов 20 выталкивают отход из забождая зажимную губку П. Ю хватов. Далее цикл повторяется. Предлагаемая установка имеет простую При этом рычаг 9 поворачивается под конструкцию, компактна, надежна и обесдействием пружины 19, прижимая лист к печивает автоматический процесс подачи корпусу 8. Лист надежно закрепляется листового материала при резке и удаление в захватах путем заклинивания губкой, выотхода, а также повышает точность резки полненной в виде самотормозящегося купо сравнению с известным устройством. лачка. _b_lk Фиг.д 1016093 Фиг 4 Фиг Г7 \ 12 Фиг 6 '1J \ Риг 7 Сосывлгель П Редактор! Митейко Техред И Верес Корректор Рошко Заказ J282/13 Тираж П06 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий П3035, Москва Ж—35, Раушская наб д 4/5 Филиал ППП «Патент» г Ужгород ул Проектная, 4
