Ділянка забирання обрізі і проб від ножиць

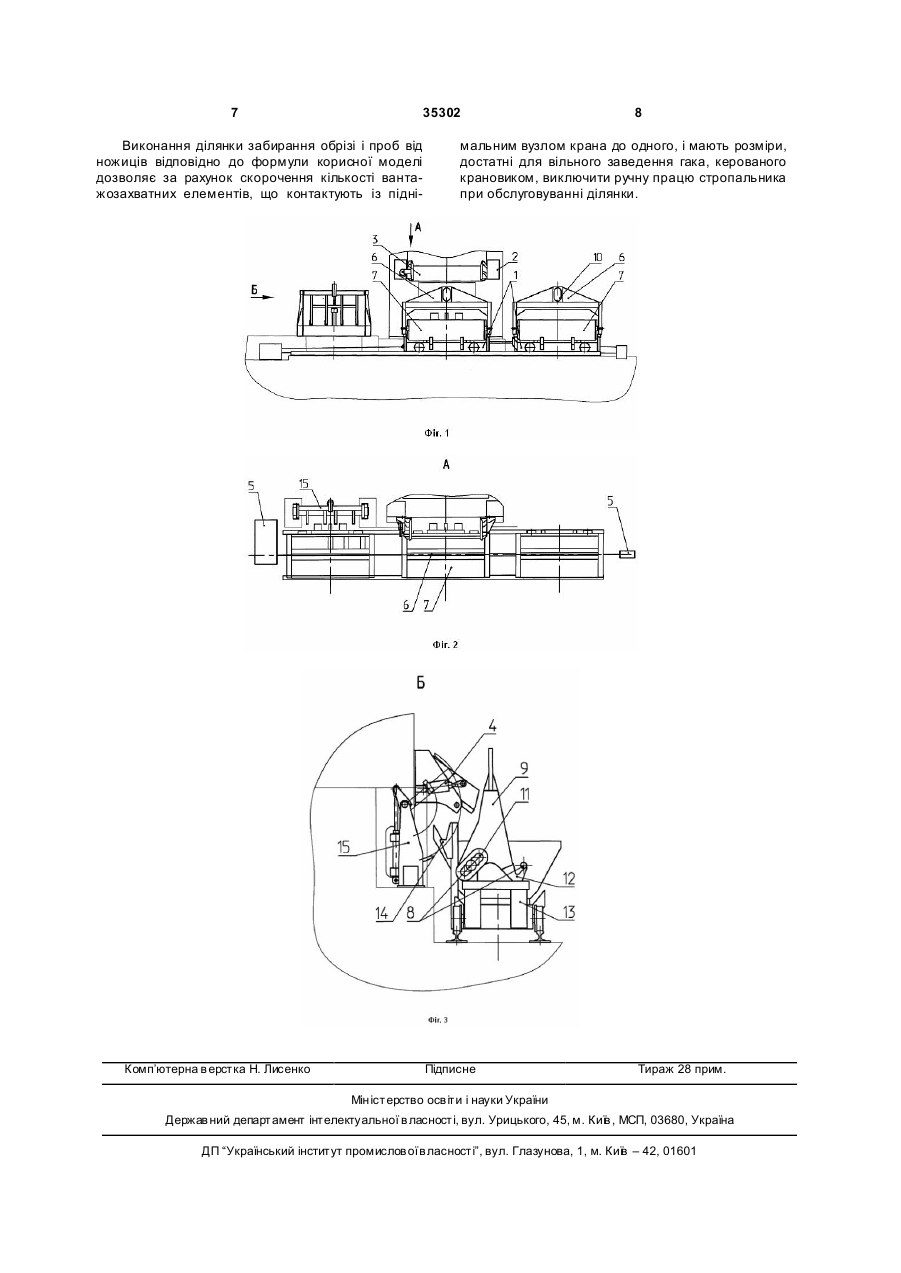

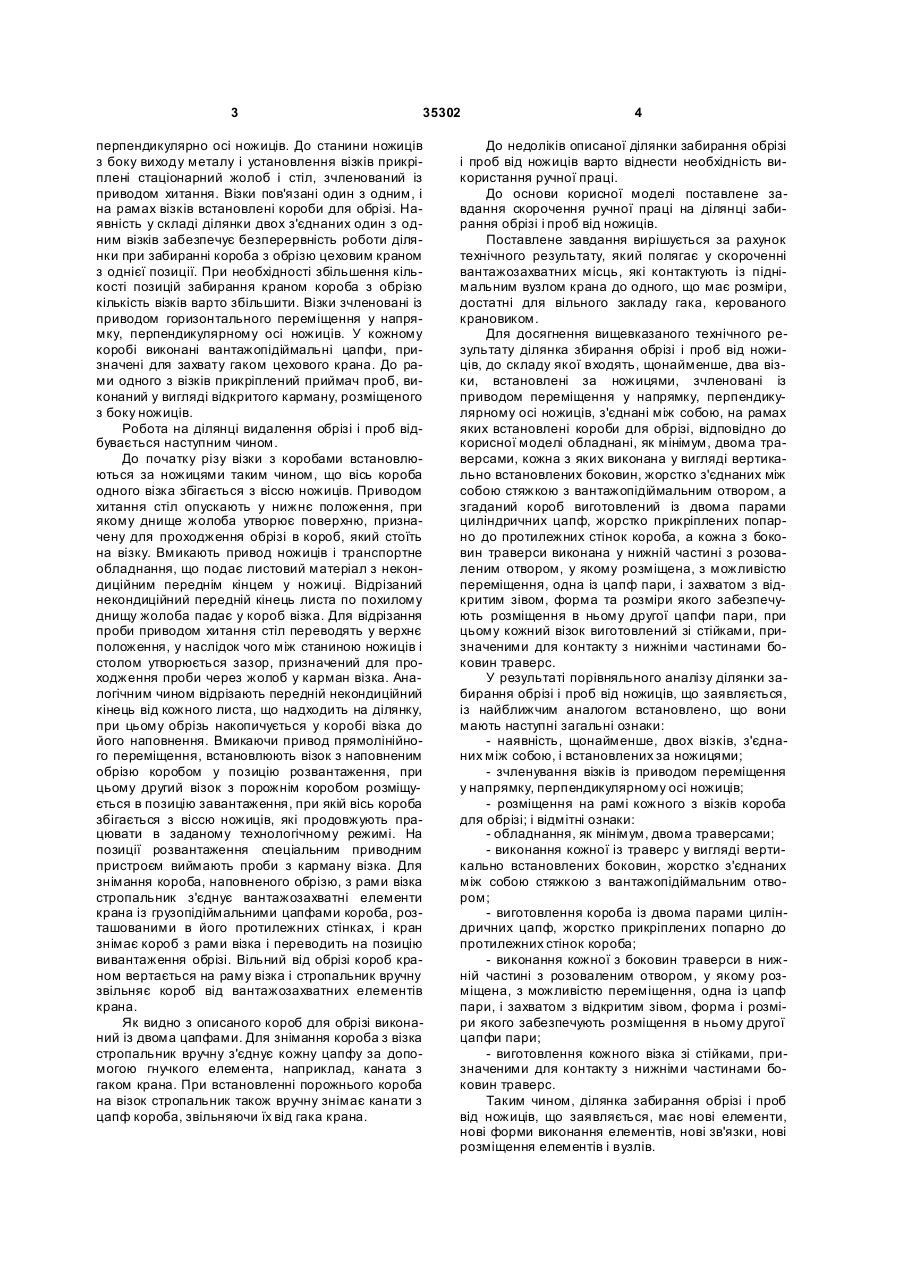

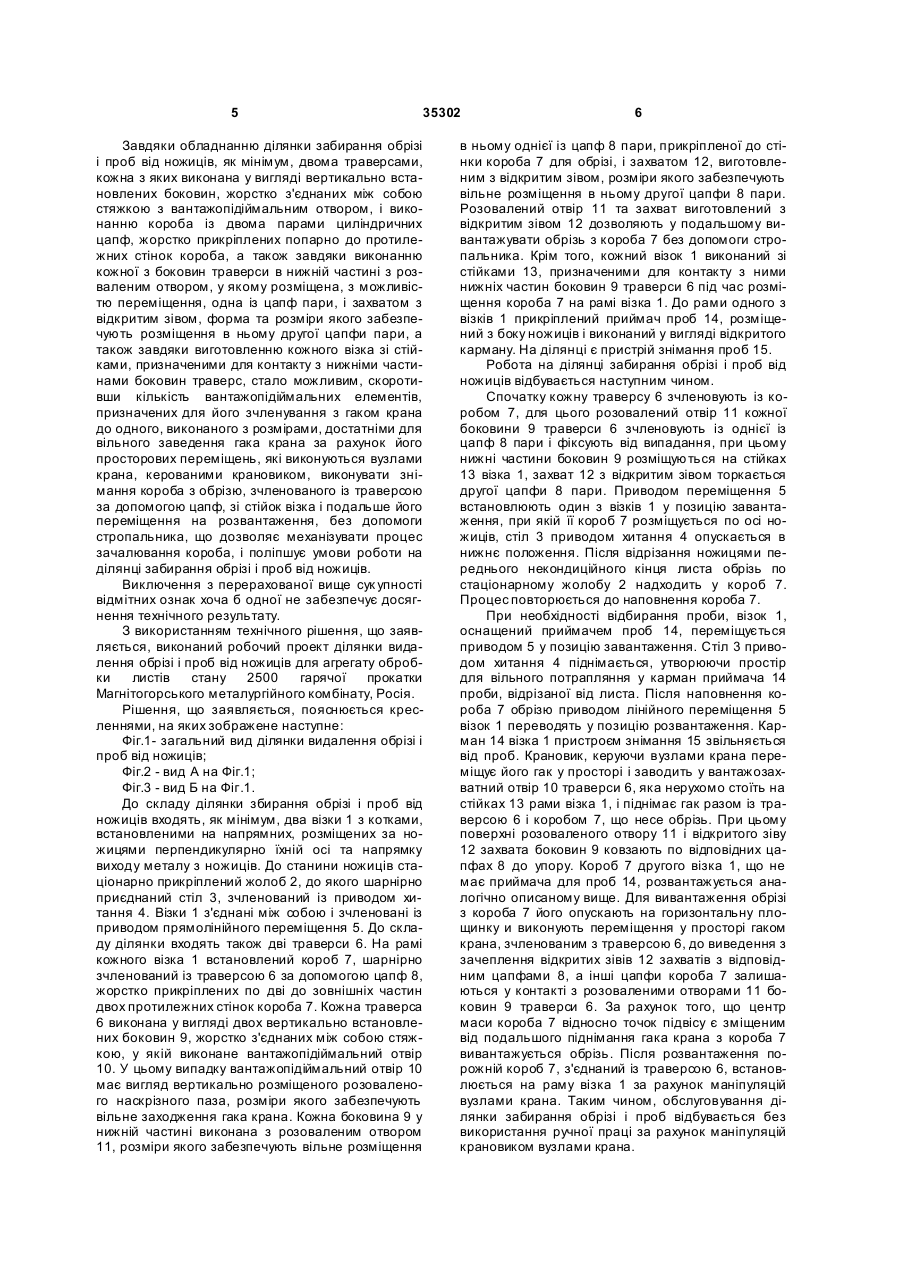

Ділянка забирання обрізі і проб від ножиць, що включає щонайменше два візки, встановлені за ножицями, зчленовані із приводом переміщення у напрямку, перпендикулярному осі ножиць, з'єднані 3 35302 перпендикулярно осі ножиців. До станини ножиців з боку виходу металу і установлення візків прикріплені стаціонарний жолоб і стіл, зчленований із приводом хитання. Візки пов'язані один з одним, і на рамах візків встановлені короби для обрізі. Наявність у складі ділянки двох з'єднаних один з одним візків забезпечує безперервність роботи ділянки при забиранні короба з обрізю цеховим краном з однієї позиції. При необхідності збільшення кількості позицій забирання краном короба з обрізю кількість візків варто збільшити. Візки зчленовані із приводом горизонтального переміщення у напрямку, перпендикулярному осі ножиців. У кожному коробі виконані вантажопідіймальні цапфи, призначені для захвату гаком цехового крана. До рами одного з візків прикріплений приймач проб, виконаний у вигляді відкритого карману, розміщеного з боку ножиців. Робота на ділянці видалення обрізі і проб відбувається наступним чином. До початку різу візки з коробами встановлюються за ножицями таким чином, що вісь короба одного візка збігається з віссю ножиців. Приводом хитання стіл опускають у нижнє положення, при якому днище жолоба утворює поверхню, призначену для проходження обрізі в короб, який стоїть на візку. Вмикають привод ножиців і транспортне обладнання, що подає листовий матеріал з некондиційним переднім кінцем у ножиці. Відрізаний некондиційний передній кінець листа по похилому днищу жолоба падає у короб візка. Для відрізання проби приводом хитання стіл переводять у верхнє положення, у наслідок чого між станиною ножиців і столом утворюється зазор, призначений для проходження проби через жолоб у карман візка. Аналогічним чином відрізають передній некондиційний кінець від кожного листа, що надходить на ділянку, при цьому обрізь накопичується у коробі візка до його наповнення. Вмикаючи привод прямолінійного переміщення, встановлюють візок з наповненим обрізю коробом у позицію розвантаження, при цьому другий візок з порожнім коробом розміщується в позицію завантаження, при якій вісь короба збігається з віссю ножиців, які продовжують працювати в заданому технологічному режимі. На позиції розвантаження спеціальним приводним пристроєм виймають проби з карману візка. Для знімання короба, наповненого обрізю, з рами візка стропальник з'єднує вантажозахватні елементи крана із грузопідіймальними цапфами короба, розташованими в його протилежних стінках, і кран знімає короб з рами візка і переводить на позицію вивантаження обрізі. Вільний від обрізі короб краном вертається на раму візка і стропальник вручну звільняє короб від вантажозахватних елементів крана. Як видно з описаного короб для обрізі виконаний із двома цапфами. Для знімання короба з візка стропальник вручну з'єднує кожну цапфу за допомогою гнучкого елемента, наприклад, каната з гаком крана. При встановленні порожнього короба на візок стропальник також вручну знімає канати з цапф короба, звільняючи їх від гака крана. 4 До недоліків описаної ділянки забирання обрізі і проб від ножиців варто віднести необхідність використання ручної праці. До основи корисної моделі поставлене завдання скорочення ручної праці на ділянці забирання обрізі і проб від ножиців. Поставлене завдання вирішується за рахунок технічного результату, який полягає у скороченні вантажозахватних місць, які контактують із піднімальним вузлом крана до одного, що має розміри, достатні для вільного закладу гака, керованого крановиком. Для досягнення вищевказаного технічного результату ділянка збирання обрізі і проб від ножиців, до складу якої входять, щонайменше, два візки, встановлені за ножицями, зчленовані із приводом переміщення у напрямку, перпендикулярному осі ножиців, з'єднані між собою, на рамах яких встановлені короби для обрізі, відповідно до корисної моделі обладнані, як мінімум, двома траверсами, кожна з яких виконана у вигляді вертикально встановлених боковин, жорстко з'єднаних між собою стяжкою з вантажопідіймальним отвором, а згаданий короб виготовлений із двома парами циліндричних цапф, жорстко прикріплених попарно до протилежних стінок короба, а кожна з боковин траверси виконана у нижній частині з розоваленим отвором, у якому розміщена, з можливістю переміщення, одна із цапф пари, і захватом з відкритим зівом, форма та розміри якого забезпечують розміщення в ньому другої цапфи пари, при цьому кожний візок виготовлений зі стійками, призначеними для контакту з нижніми частинами боковин траверс. У результаті порівняльного аналізу ділянки забирання обрізі і проб від ножиців, що заявляється, із найближчим аналогом встановлено, що вони мають наступні загальні ознаки: - наявність, щонайменше, двох візків, з'єднаних між собою, і встановлених за ножицями; - зчленування візків із приводом переміщення у напрямку, перпендикулярному осі ножиців; - розміщення на рамі кожного з візків короба для обрізі; і відмітні ознаки: - обладнання, як мінімум, двома траверсами; - виконання кожної із траверс у вигляді вертикально встановлених боковин, жорстко з'єднаних між собою стяжкою з вантажопідіймальним отвором; - виготовлення короба із двома парами циліндричних цапф, жорстко прикріплених попарно до протилежних стінок короба; - виконання кожної з боковин траверси в нижній частині з розоваленим отвором, у якому розміщена, з можливістю переміщення, одна із цапф пари, і захватом з відкритим зівом, форма і розміри якого забезпечують розміщення в ньому другої цапфи пари; - виготовлення кожного візка зі стійками, призначеними для контакту з нижніми частинами боковин траверс. Таким чином, ділянка забирання обрізі і проб від ножиців, що заявляється, має нові елементи, нові форми виконання елементів, нові зв'язки, нові розміщення елементів і вузлів. 5 35302 Завдяки обладнанню ділянки забирання обрізі і проб від ножиців, як мінімум, двома траверсами, кожна з яких виконана у вигляді вертикально встановлених боковин, жорстко з'єднаних між собою стяжкою з вантажопідіймальним отвором, і виконанню короба із двома парами циліндричних цапф, жорстко прикріплених попарно до протилежних стінок короба, а також завдяки виконанню кожної з боковин траверси в нижній частині з розваленим отвором, у якому розміщена, з можливістю переміщення, одна із цапф пари, і захватом з відкритим зівом, форма та розміри якого забезпечують розміщення в ньому другої цапфи пари, а також завдяки виготовленню кожного візка зі стійками, призначеними для контакту з нижніми частинами боковин траверс, стало можливим, скоротивши кількість вантажопідіймальних елементів, призначених для його зчленування з гаком крана до одного, виконаного з розмірами, достатніми для вільного заведення гака крана за рахунок його просторових переміщень, які виконуються вузлами крана, керованими крановиком, виконувати знімання короба з обрізю, зчленованого із траверсою за допомогою цапф, зі стійок візка і подальше його переміщення на розвантаження, без допомоги стропальника, що дозволяє механізувати процес зачалювання короба, і поліпшує умови роботи на ділянці забирання обрізі і проб від ножиців. Виключення з перерахованої вище сук упності відмітних ознак хоча б одної не забезпечує досягнення технічного результату. З використанням технічного рішення, що заявляється, виконаний робочий проект ділянки видалення обрізі і проб від ножиців для агрегату обробки листів стану 2500 гарячої прокатки Магнітогорського металургійного комбінату, Росія. Рішення, що заявляється, пояснюється кресленнями, на яких зображене наступне: Фіг.1- загальний вид ділянки видалення обрізі і проб від ножиців; Фіг.2 - вид А на Фіг.1; Фіг.3 - вид Б на Фіг.1. До складу ділянки збирання обрізі і проб від ножиців входять, як мінімум, два візки 1 з котками, встановленими на напрямних, розміщених за ножицями перпендикулярно їхній осі та напрямку виходу металу з ножиців. До станини ножиців стаціонарно прикріплений жолоб 2, до якого шарнірно приєднаний стіл 3, зчленований із приводом хитання 4. Візки 1 з'єднані між собою і зчленовані із приводом прямолінійного переміщення 5. До складу ділянки входять також дві траверси 6. На рамі кожного візка 1 встановлений короб 7, шарнірно зчленований із траверсою 6 за допомогою цапф 8, жорстко прикріплених по дві до зовнішніх частин двох протилежних стінок короба 7. Кожна траверса 6 виконана у вигляді двох вертикально встановлених боковин 9, жорстко з'єднаних між собою стяжкою, у якій виконане вантажопідіймальний отвір 10. У цьому випадку вантажопідіймальний отвір 10 має вигляд вертикально розміщеного розоваленого наскрізного паза, розміри якого забезпечують вільне заходження гака крана. Кожна боковина 9 у нижній частині виконана з розоваленим отвором 11, розміри якого забезпечують вільне розміщення 6 в ньому однієї із цапф 8 пари, прикріпленої до стінки короба 7 для обрізі, і захватом 12, виготовленим з відкритим зівом, розміри якого забезпечують вільне розміщення в ньому другої цапфи 8 пари. Розовалений отвір 11 та захват виготовлений з відкритим зівом 12 дозволяють у подальшому вивантажувати обрізь з короба 7 без допомоги стропальника. Крім того, кожний візок 1 виконаний зі стійками 13, призначеними для контакту з ними нижніх частин боковин 9 траверси 6 під час розміщення короба 7 на рамі візка 1. До рами одного з візків 1 прикріплений приймач проб 14, розміщений з боку ножиців і виконаний у вигляді відкритого карману. На ділянці є пристрій знімання проб 15. Робота на ділянці забирання обрізі і проб від ножиців відбувається наступним чином. Спочатку кожну траверсу 6 зчленовують із коробом 7, для цього розовалений отвір 11 кожної боковини 9 траверси 6 зчленовують із однієї із цапф 8 пари і фіксують від випадання, при цьому нижні частини боковин 9 розміщуються на стійках 13 візка 1, захват 12 з відкритим зівом торкається другої цапфи 8 пари. Приводом переміщення 5 встановлюють один з візків 1 у позицію завантаження, при якій її короб 7 розміщується по осі ножиців, стіл 3 приводом хитання 4 опускається в нижнє положення. Після відрізання ножицями переднього некондиційного кінця листа обрізь по стаціонарному жолобу 2 надходить у короб 7. Процес повторюється до наповнення короба 7. При необхідності відбирання проби, візок 1, оснащений приймачем проб 14, переміщується приводом 5 у позицію завантаження. Стіл 3 приводом хитання 4 піднімається, утворюючи простір для вільного потрапляння у карман приймача 14 проби, відрізаної від листа. Після наповнення короба 7 обрізю приводом лінійного переміщення 5 візок 1 переводять у позицію розвантаження. Карман 14 візка 1 пристроєм знімання 15 звільняється від проб. Крановик, керуючи вузлами крана переміщує його гак у просторі і заводить у вантажозахватний отвір 10 траверси 6, яка нерухомо стоїть на стійках 13 рами візка 1, і піднімає гак разом із траверсою 6 і коробом 7, що несе обрізь. При цьому поверхні розоваленого отвору 11 і відкритого зіву 12 захвата боковин 9 ковзають по відповідних цапфах 8 до упору. Короб 7 другого візка 1, що не має приймача для проб 14, розвантажується аналогічно описаному вище. Для вивантаження обрізі з короба 7 його опускають на горизонтальну площинку и виконують переміщення у просторі гаком крана, зчленованим з траверсою 6, до виведення з зачеплення відкритих зівів 12 захватів з відповідним цапфами 8, а інші цапфи короба 7 залишаються у контакті з розоваленими отворами 11 боковин 9 траверси 6. За рахунок того, що центр маси короба 7 відносно точок підвісу є зміщеним від подальшого піднімання гака крана з короба 7 вивантажується обрізь. Після розвантаження порожній короб 7, з'єднаний із траверсою 6, встановлюється на раму візка 1 за рахунок маніпуляцій вузлами крана. Таким чином, обслуговування ділянки забирання обрізі і проб відбувається без використання ручної праці за рахунок маніпуляцій крановиком вузлами крана. 7 35302 Виконання ділянки забирання обрізі і проб від ножиців відповідно до формули корисної моделі дозволяє за рахунок скорочення кількості вантажозахватних елементів, що контактують із підні Комп’ютерна в ерстка Н. Лисенко 8 мальним вузлом крана до одного, і мають розміри, достатні для вільного заведення гака, керованого крановиком, виключити ручну працю стропальника при обслуговуванні ділянки. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
