Модульна транспортабельна газова котельня

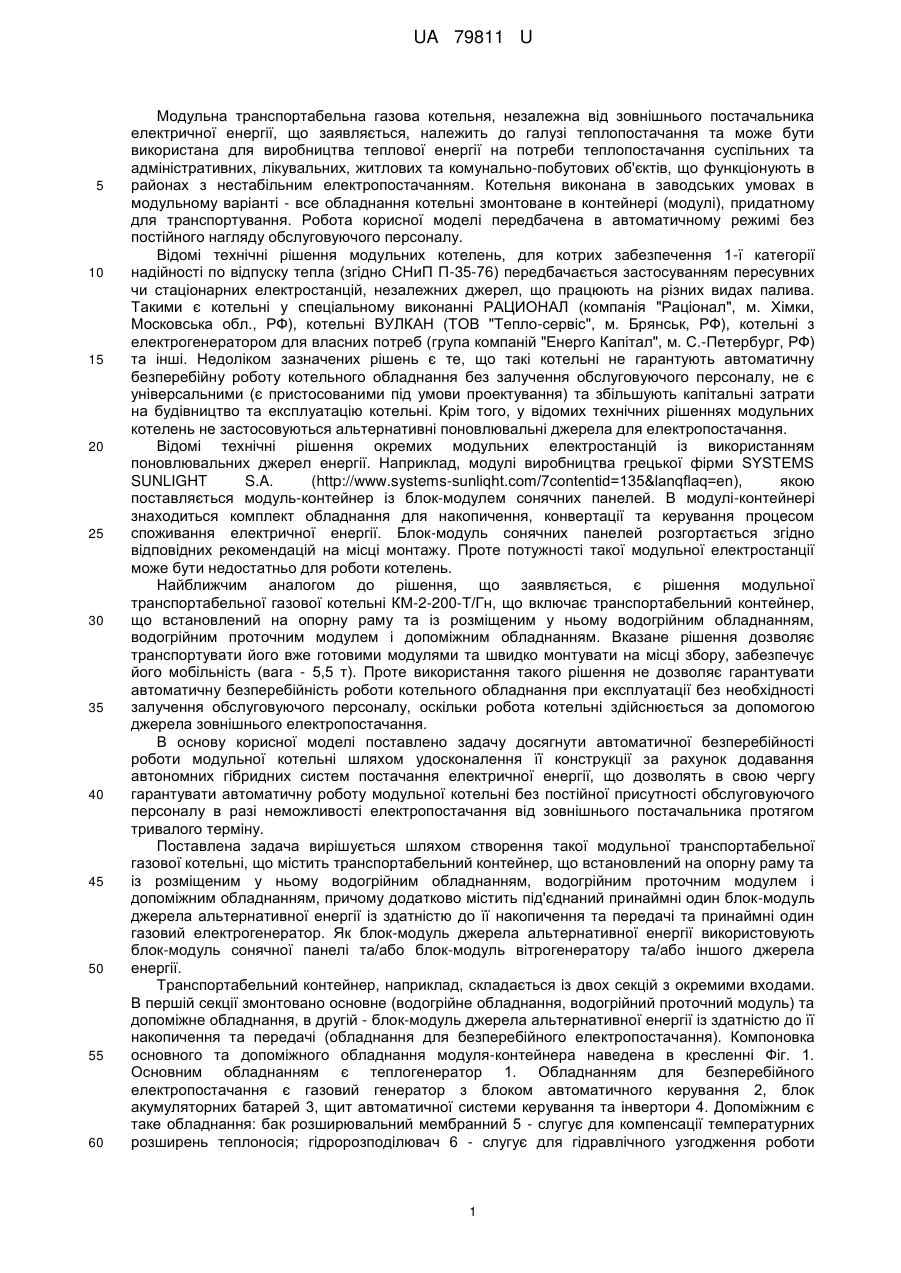

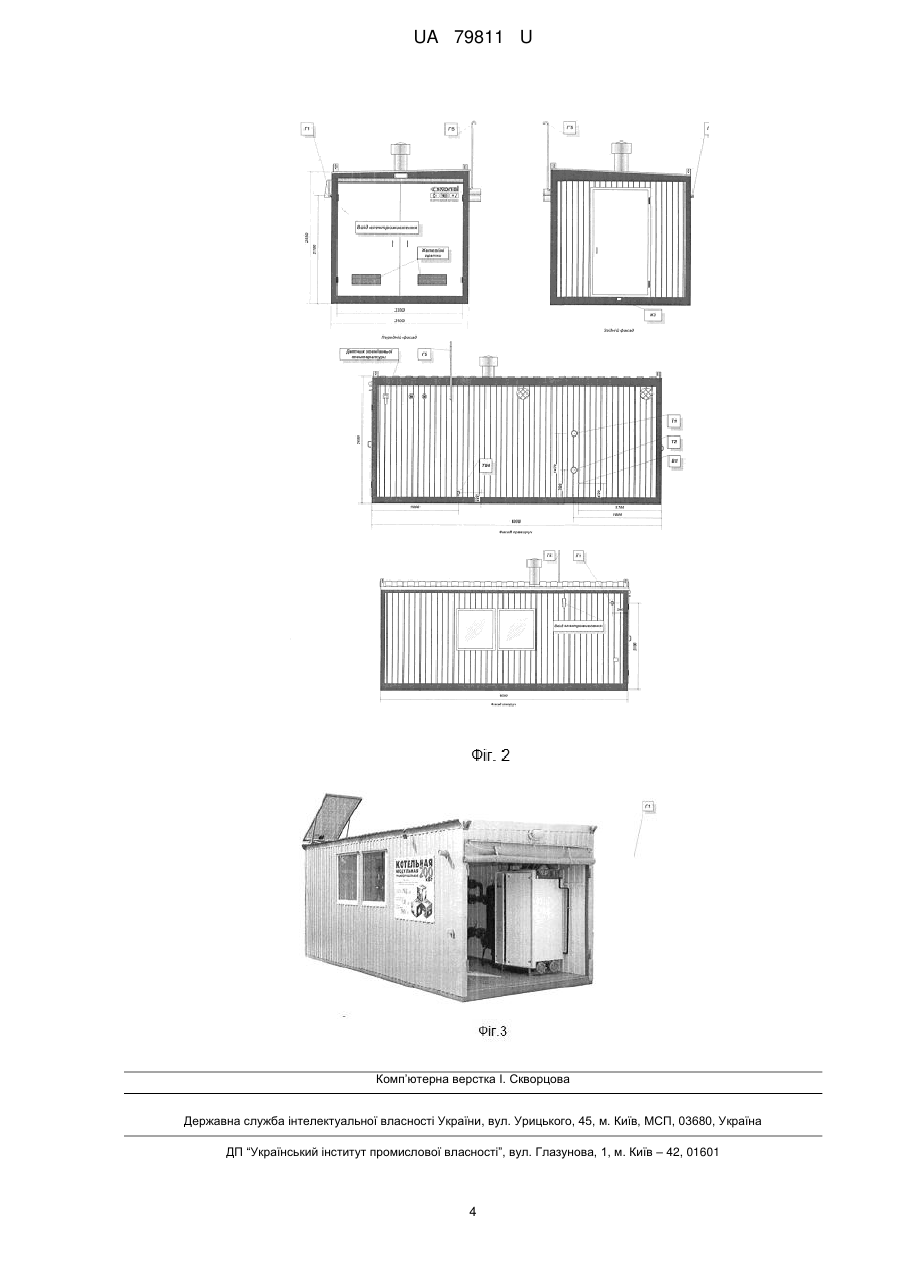

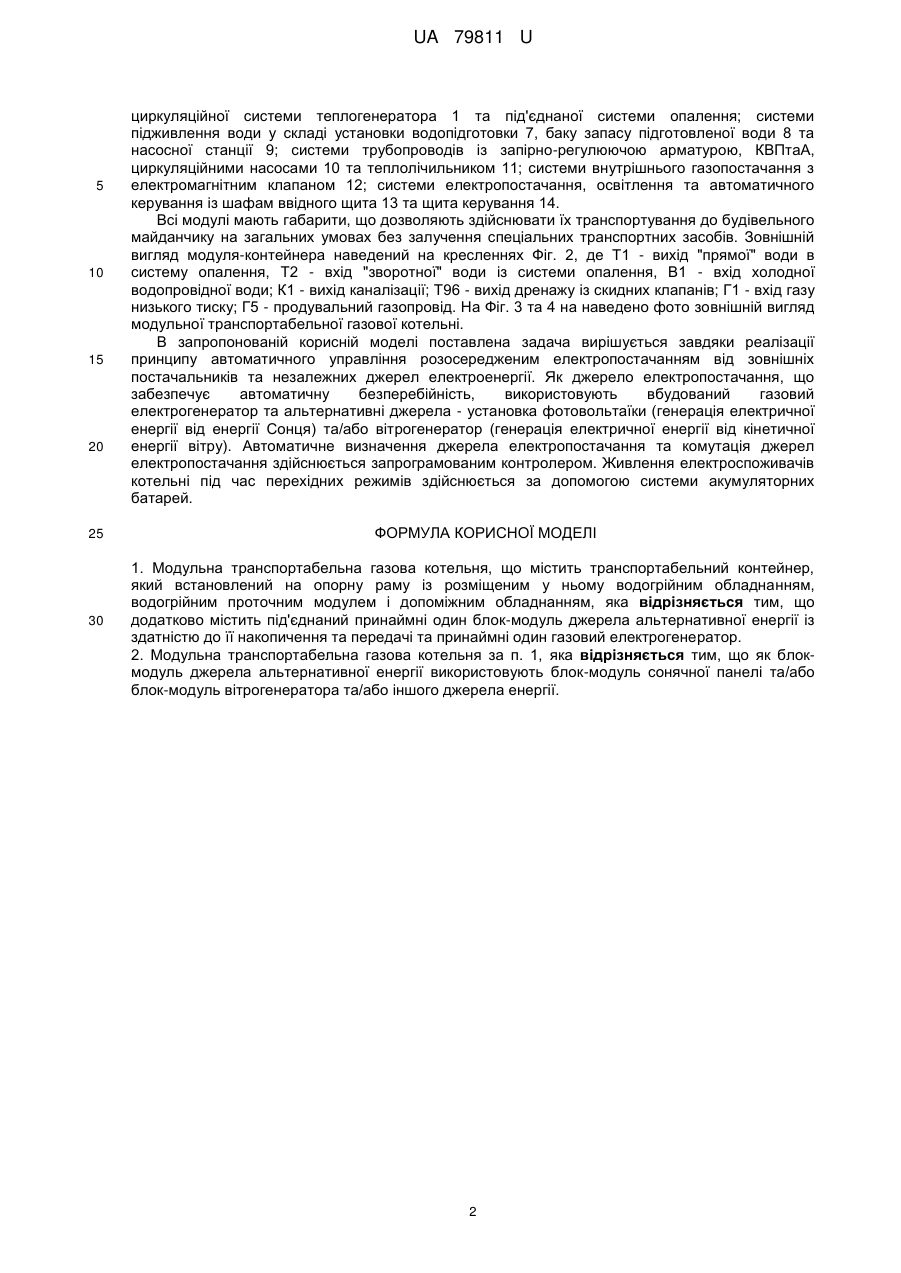

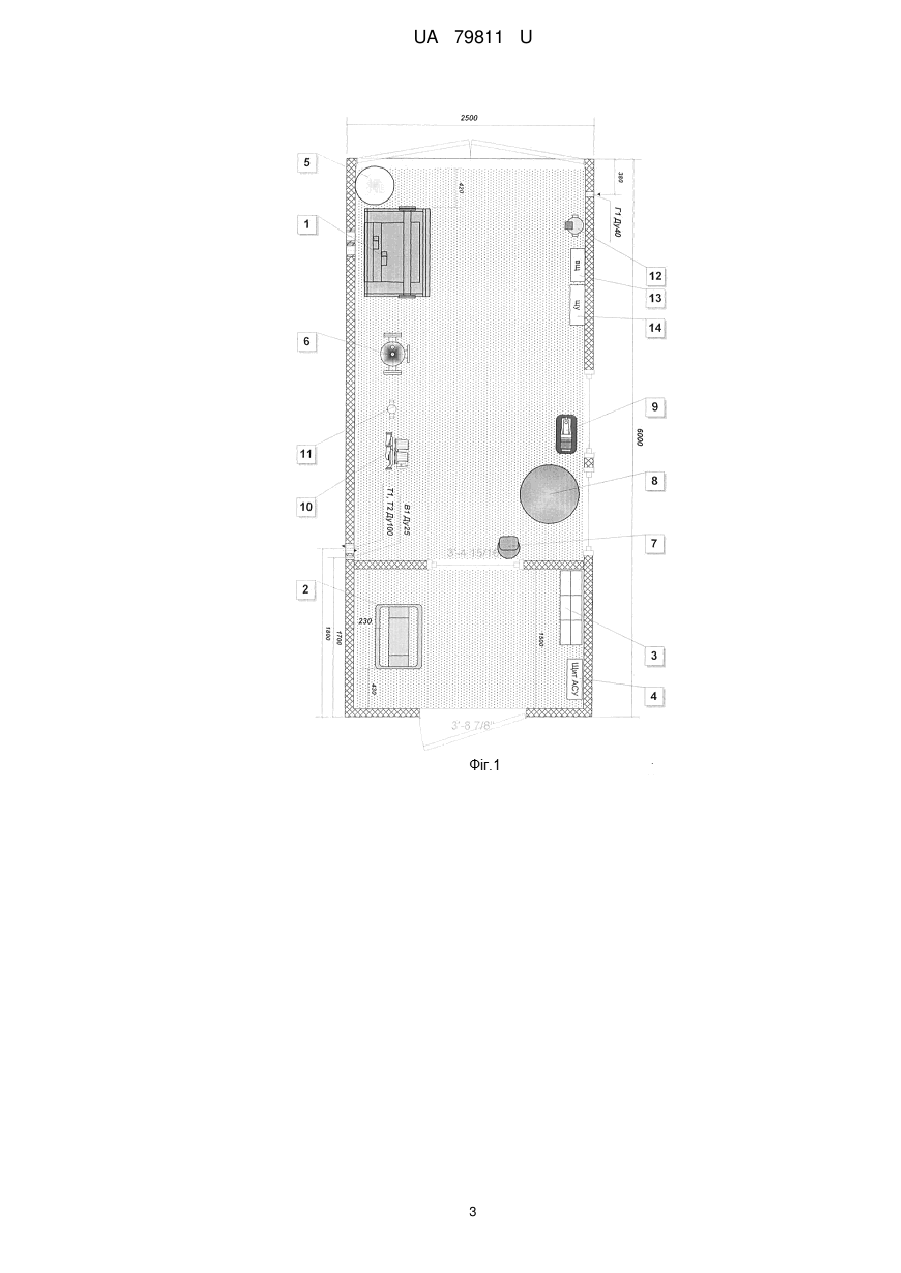

Реферат: UA 79811 U UA 79811 U 5 10 15 20 25 30 35 40 45 50 55 60 Модульна транспортабельна газова котельня, незалежна від зовнішнього постачальника електричної енергії, що заявляється, належить до галузі теплопостачання та може бути використана для виробництва теплової енергії на потреби теплопостачання суспільних та адміністративних, лікувальних, житлових та комунально-побутових об'єктів, що функціонують в районах з нестабільним електропостачанням. Котельня виконана в заводських умовах в модульному варіанті - все обладнання котельні змонтоване в контейнері (модулі), придатному для транспортування. Робота корисної моделі передбачена в автоматичному режимі без постійного нагляду обслуговуючого персоналу. Відомі технічні рішення модульних котелень, для котрих забезпечення 1-ї категорії надійності по відпуску тепла (згідно СНиП П-35-76) передбачається застосуванням пересувних чи стаціонарних електростанцій, незалежних джерел, що працюють на різних видах палива. Такими є котельні у спеціальному виконанні РАЦИОНАЛ (компанія "Раціонал", м. Хімки, Московська обл., РФ), котельні ВУЛКАН (ТОВ "Тепло-сервіс", м. Брянськ, РФ), котельні з електрогенератором для власних потреб (група компаній "Енерго Капітал", м. С.-Петербург, РФ) та інші. Недоліком зазначених рішень є те, що такі котельні не гарантують автоматичну безперебійну роботу котельного обладнання без залучення обслуговуючого персоналу, не є універсальними (є пристосованими під умови проектування) та збільшують капітальні затрати на будівництво та експлуатацію котельні. Крім того, у відомих технічних рішеннях модульних котелень не застосовуються альтернативні поновлювальні джерела для електропостачання. Відомі технічні рішення окремих модульних електростанцій із використанням поновлювальних джерел енергії. Наприклад, модулі виробництва грецької фірми SYSTEMS SUNLIGHT S.A. (http://www.systems-sunliqht.com/7contentid=135&lanqflaq=en), якою поставляється модуль-контейнер із блок-модулем сонячних панелей. В модулі-контейнері знаходиться комплект обладнання для накопичення, конвертації та керування процесом споживання електричної енергії. Блок-модуль сонячних панелей розгортається згідно відповідних рекомендацій на місці монтажу. Проте потужності такої модульної електростанції може бути недостатньо для роботи котелень. Найближчим аналогом до рішення, що заявляється, є рішення модульної транспортабельної газової котельні КМ-2-200-Т/Гн, що включає транспортабельний контейнер, що встановлений на опорну раму та із розміщеним у ньому водогрійним обладнанням, водогрійним проточним модулем і допоміжним обладнанням. Вказане рішення дозволяє транспортувати його вже готовими модулями та швидко монтувати на місці збору, забезпечує його мобільність (вага - 5,5 т). Проте використання такого рішення не дозволяє гарантувати автоматичну безперебійність роботи котельного обладнання при експлуатації без необхідності залучення обслуговуючого персоналу, оскільки робота котельні здійснюється за допомогою джерела зовнішнього електропостачання. В основу корисної моделі поставлено задачу досягнути автоматичної безперебійності роботи модульної котельні шляхом удосконалення її конструкції за рахунок додавання автономних гібридних систем постачання електричної енергії, що дозволять в свою чергу гарантувати автоматичну роботу модульної котельні без постійної присутності обслуговуючого персоналу в разі неможливості електропостачання від зовнішнього постачальника протягом тривалого терміну. Поставлена задача вирішується шляхом створення такої модульної транспортабельної газової котельні, що містить транспортабельний контейнер, що встановлений на опорну раму та із розміщеним у ньому водогрійним обладнанням, водогрійним проточним модулем і допоміжним обладнанням, причому додатково містить під'єднаний принаймні один блок-модуль джерела альтернативної енергії із здатністю до її накопичення та передачі та принаймні один газовий електрогенератор. Як блок-модуль джерела альтернативної енергії використовують блок-модуль сонячної панелі та/або блок-модуль вітрогенератору та/або іншого джерела енергії. Транспортабельний контейнер, наприклад, складається із двох секцій з окремими входами. В першій секції змонтовано основне (водогрійне обладнання, водогрійний проточний модуль) та допоміжне обладнання, в другій - блок-модуль джерела альтернативної енергії із здатністю до її накопичення та передачі (обладнання для безперебійного електропостачання). Компоновка основного та допоміжного обладнання модуля-контейнера наведена в кресленні Фіг. 1. Основним обладнанням є теплогенератор 1. Обладнанням для безперебійного електропостачання є газовий генератор з блоком автоматичного керування 2, блок акумуляторних батарей 3, щит автоматичної системи керування та інвертори 4. Допоміжним є таке обладнання: бак розширювальний мембранний 5 - слугує для компенсації температурних розширень теплоносія; гідророзподілювач 6 - слугує для гідравлічного узгодження роботи 1 UA 79811 U 5 10 15 20 25 30 циркуляційної системи теплогенератора 1 та під'єднаної системи опалення; системи підживлення води у складі установки водопідготовки 7, баку запасу підготовленої води 8 та насосної станції 9; системи трубопроводів із запірно-регулюючою арматурою, КВПтаА, циркуляційними насосами 10 та теплолічильником 11; системи внутрішнього газопостачання з електромагнітним клапаном 12; системи електропостачання, освітлення та автоматичного керування із шафам ввідного щита 13 та щита керування 14. Всі модулі мають габарити, що дозволяють здійснювати їх транспортування до будівельного майданчику на загальних умовах без залучення спеціальних транспортних засобів. Зовнішній вигляд модуля-контейнера наведений на кресленнях Фіг. 2, де Т1 - вихід "прямої" води в систему опалення, Т2 - вхід "зворотної" води із системи опалення, В1 - вхід холодної водопровідної води; К1 - вихід каналізації; Т96 - вихід дренажу із скидних клапанів; Г1 - вхід газу низького тиску; Г5 - продувальний газопровід. На Фіг. 3 та 4 на наведено фото зовнішній вигляд модульної транспортабельної газової котельні. В запропонованій корисній моделі поставлена задача вирішується завдяки реалізації принципу автоматичного управління розосередженим електропостачанням від зовнішніх постачальників та незалежних джерел електроенергії. Як джерело електропостачання, що забезпечує автоматичну безперебійність, використовують вбудований газовий електрогенератор та альтернативні джерела - установка фотовольтаїки (генерація електричної енергії від енергії Сонця) та/або вітрогенератор (генерація електричної енергії від кінетичної енергії вітру). Автоматичне визначення джерела електропостачання та комутація джерел електропостачання здійснюється запрограмованим контролером. Живлення електроспоживачів котельні під час перехідних режимів здійснюється за допомогою системи акумуляторних батарей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Модульна транспортабельна газова котельня, що містить транспортабельний контейнер, який встановлений на опорну раму із розміщеним у ньому водогрійним обладнанням, водогрійним проточним модулем і допоміжним обладнанням, яка відрізняється тим, що додатково містить під'єднаний принаймні один блок-модуль джерела альтернативної енергії із здатністю до її накопичення та передачі та принаймні один газовий електрогенератор. 2. Модульна транспортабельна газова котельня за п. 1, яка відрізняється тим, що як блокмодуль джерела альтернативної енергії використовують блок-модуль сонячної панелі та/або блок-модуль вітрогенератора та/або іншого джерела енергії. 2 UA 79811 U 3 UA 79811 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
