Модульна водогрійна газова установка для зовнішнього використання

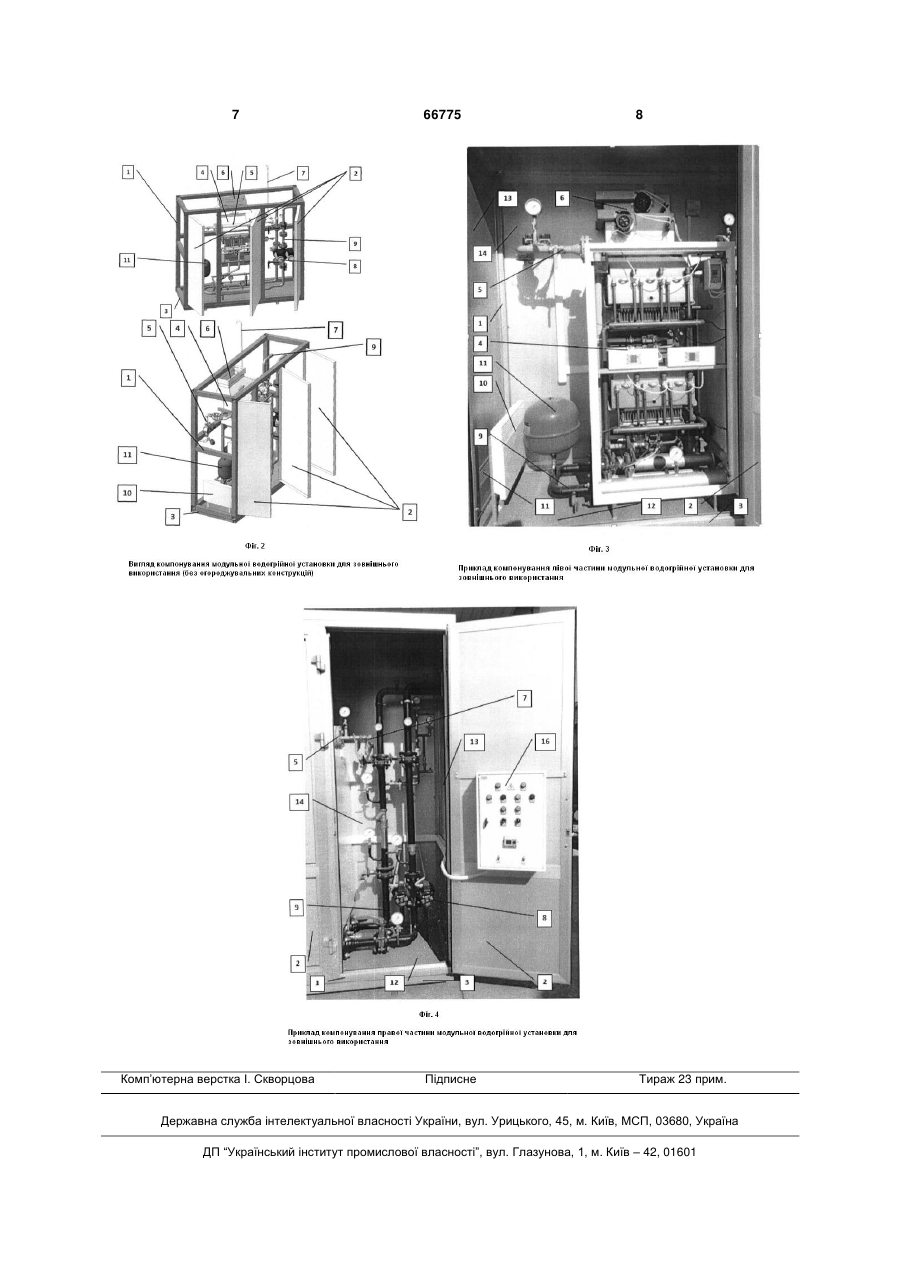

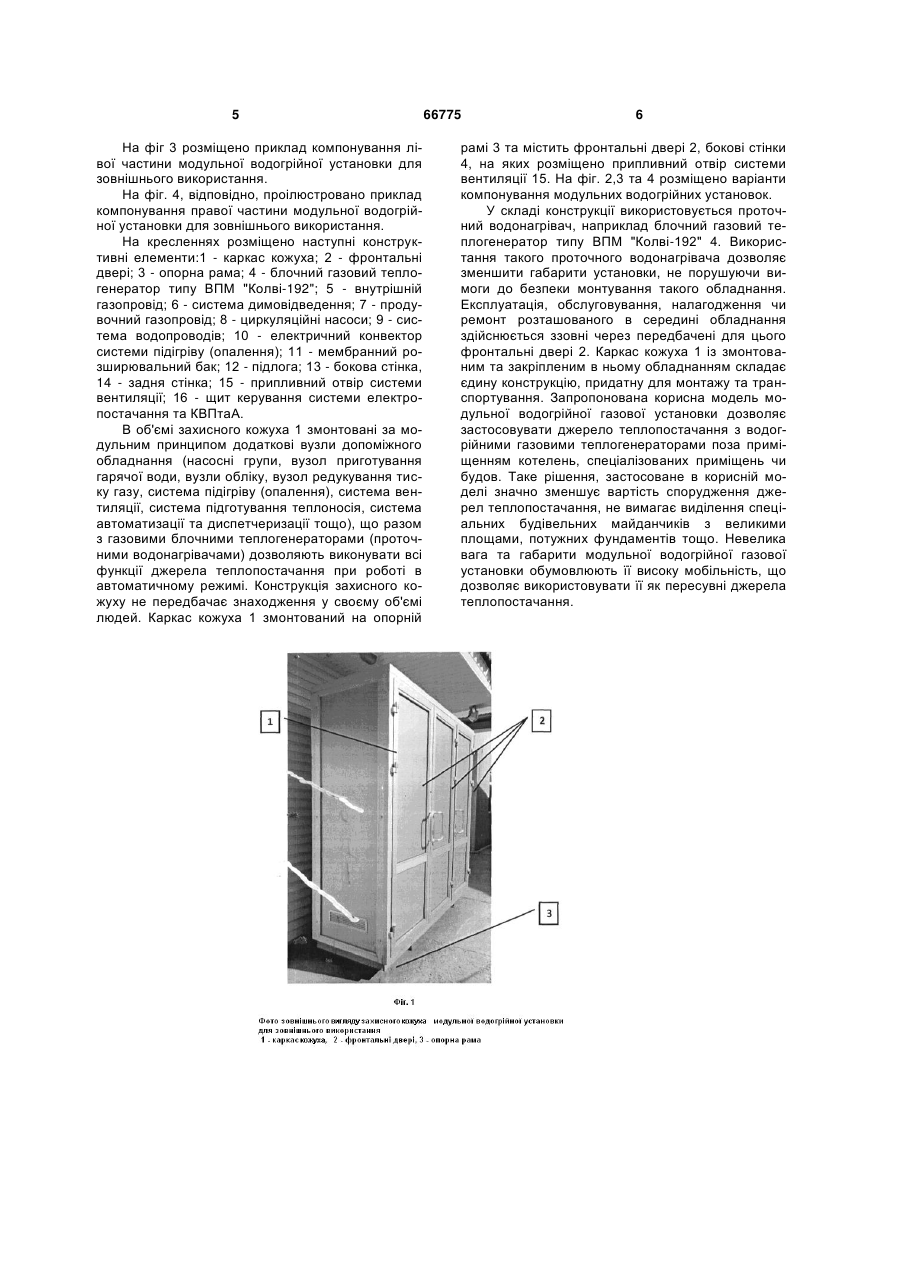

1. Модульна водогрійна газова установка для зовнішнього використання, що складається принаймні із одного блочного газового теплогенератора та захисного кожуха, яка відрізняється тим, що як теплогенератор використовують проточний газовий водонагрівник, що вміщений у захисний жорсткий кожух металевої конструкції, підлога, стеля та стіни якого виготовлені із утеплених вогнестійких сандвіч-панелей, а стіни захисного кожуха містять дверцята для доступу до обладнання 3 ладнання та зон для їх обслуговування. Це фактично звужує сферу застосування таких конструкцій. Обладнання, що не підпадає під дію ДНАОП 0.00-1.26-96, пропонується багатьма вітчизняними та закордонними виробниками: ТОВ "Колві "Євротерм" (http://kolvi.com/vpm 192 dn lmodulvodonagrevatel.html), ДП "Вайллант Група Україна" (http://www.protherm.ua/produktsiya-1/kaskadnyemoduli/protherm-120-soo/), СП "Укрінтерм" (http://www.ukrinterm.com.ua/goods/mod-eco-u.html). ТОВ "Діскус Україна" (http://diskus.in.ua/produkciya) тощо. Також на ринку опалювальних технологій пропонуються модульні котельні заводського виробництва у вигляді споруд (приміщень) зі змонтованою модульною установкою та допоміжним обладнанням та комунікаціями. Виробниками таких котелень є: ТОВ "Колві "Євротерм" (http://kolvi.com/1transportkotelnie.html), ПП "Аргус-сервіс" http://www.teplomodul.com/argus tovar7286.html), ТОВ "Віссманн" (http://www.viessmann.ua/uk/products/BKRaume/Vito modul WB2B.html), СП "Укрінтерм" (http://www.ukrinterm.com.ua/goods/tmku-u.html), ТОВ "Діскус Україна" (http://diskus.in.ua/produkciya) тощо. Недоліком перерахованого вище обладнання є необхідність його інсталяції в спеціальних приміщеннях або спорудах, що призводить до збільшення капітальних затрат при його застосуванні, збільшення площ для такого встановлення та зон обслуговування. Спробами запропонувати спосіб інсталяції водогрійної газової установки без спеціального приміщення є наступні продукти: - Котли зовнішнього використання з атмосферними та вентиляторними пальниками КСУВ, російського виробництва (ООО "ВерхнерусскоеТепло", г. Ставрополь); - Котли зовнішнього використання КВа-0,2 та Ква-0,4 російського виробництва (ООО "ТехноТерм", г. Пятигорск, http://www.ugorgtehcom.ru/page.php?3): - Котли зовнішнього використання КСВ російського виробництва (ООО "Теплов", г. Ростов-наДону, http://www.ugorgtehcom.ru/page.php?3). Недоліками таких рішень є відсутність рішень з розташування та експлуатації додаткового обладнання, необхідного для роботи джерела теплопостачання та те, що такі установки виконані згідно з вимогами ДНАОП 0.00-1.26-96. "Правила будови і безпечної експлуатації парових котлів з тиском 2 пари не більше 0,07 МПа (0,7 кгс/см ), водогрійних котлів і водопідігрівачів з температурою нагріву води не вище 115 °C". Вищезазначеними виробниками пропонується встановлювати додаткове обладнання в окремих приміщеннях споживача згідно з нормативами ДНАОП 0.00-1.26-96. Найближчим аналогом до корисної моделі, що заявляється, є технічне рішення водогрійної газо 66775 4 вої установки - котли зовнішнього використання з атмосферними пальниками RS-H, російського виробництва (ООО "Стрела", Московская обл., http://www.strela.punkt.ru/site.xp/051051056.html). Згідно з рішенням пропонується встановлення такого обладнання без необхідності відведення спеціального приміщення. Недоліками такого рішення є необхідність великої зони обслуговування установки у зв'язку із конструктивним рішенням знімних фасадів кожуха котла та те, що такі установки виконані згідно з вимогами ДНАОП 0.00-1.26-96. "Правила будови і безпечної експлуатації парових котлів з тиском 2 пари не більше 0,07 МПа (0,7 кгс/см ), водогрійних котлів і водопідігрівачів з температурою нагріву води не вище 115 °C". Тобто існує необхідність через використання котла збільшувати площу самої установки згідно з пунктами 11.15., 11.16. та 11.17. через те, що в конструкції як теплогенератор використовують котел. В основу корисної моделі, що заявляється, поставлена задача створити таку водогрійну газову установку, яка б надала можливість її інсталяції та обслуговування без необхідності відведення спеціальних приміщень або споруд та великої зони обслуговування, й відзначалась б компактністю та мобільністю у відповідності до встановлених норм до безпеки такої установки разом із зручністю її обслуговування. Для вирішення задачі запропонована модульна водогрійна газова установка для зовнішнього використання, яка складається принаймні із одного блочного газового теплогенератора та захисного кожуха, причому як теплогенератор використовують проточний газовий водонагрівник, що вміщений у захисний жорсткий кожух металевої конструкції, підлога, стеля та стіни якого виготовлені із утеплених вогнестійких сандвіч-панелей, а стіни захисного кожуха містять дверцята для доступу до обладнання ззовні, припливні та витяжні отвори й гільзи для проходу інженерних комунікацій. При цьому захисний жорсткий кожух металевої конструкції виконаний із можливістю доступу до усіх конструкційних елементів модульної водогрійної газової установки ззовні із фронтальної сторони через дверцята. Модульна водогрійна газова установка для зовнішнього використання може містити додаткове обладнання, що являє собою насосні групи і/чи вузол приготування гарячої води, і/чи вузли обліку, і/чи вузол редукування тиску газу, і/чи систему опалення, і/чи систему вентиляції, і/чи систему підготування теплоносія, і/чи систему автоматизації та диспетчеризації. Перелік фігур-креслень: На фіг. 1 наданий зовнішній вигляд захисного кожуху модульної водогрійної установки для зовнішнього використання. На фіг. 2 розміщено вигляд компонування модульної водогрійної установки для зовнішнього використання (без огороджувальних конструкцій) як ілюстрація можливого варіанту компонування обладнання. 5 На фіг 3 розміщено приклад компонування лівої частини модульної водогрійної установки для зовнішнього використання. На фіг. 4, відповідно, проілюстровано приклад компонування правої частини модульної водогрійної установки для зовнішнього використання. На кресленнях розміщено наступні конструктивні елементи:1 - каркас кожуха; 2 - фронтальні двері; 3 - опорна рама; 4 - блочний газовий теплогенератор типу ВПМ "Колві-192"; 5 - внутрішній газопровід; 6 - система димовідведення; 7 - продувочний газопровід; 8 - циркуляційні насоси; 9 - система водопроводів; 10 - електричний конвектор системи підігріву (опалення); 11 - мембранний розширювальний бак; 12 - підлога; 13 - бокова стінка, 14 - задня стінка; 15 - припливний отвір системи вентиляції; 16 - щит керування системи електропостачання та КВПтаА. В об'ємі захисного кожуха 1 змонтовані за модульним принципом додаткові вузли допоміжного обладнання (насосні групи, вузол приготування гарячої води, вузли обліку, вузол редукування тиску газу, система підігріву (опалення), система вентиляції, система підготування теплоносія, система автоматизації та диспетчеризації тощо), що разом з газовими блочними теплогенераторами (проточними водонагрівачами) дозволяють виконувати всі функції джерела теплопостачання при роботі в автоматичному режимі. Конструкція захисного кожуху не передбачає знаходження у своєму об'ємі людей. Каркас кожуха 1 змонтований на опорній 66775 6 рамі 3 та містить фронтальні двері 2, бокові стінки 4, на яких розміщено припливний отвір системи вентиляції 15. На фіг. 2,3 та 4 розміщено варіанти компонування модульних водогрійних установок. У складі конструкції використовується проточний водонагрівач, наприклад блочний газовий теплогенератор типу ВПМ "Колві-192" 4. Використання такого проточного водонагрівача дозволяє зменшити габарити установки, не порушуючи вимоги до безпеки монтування такого обладнання. Експлуатація, обслуговування, налагодження чи ремонт розташованого в середині обладнання здійснюється ззовні через передбачені для цього фронтальні двері 2. Каркас кожуха 1 із змонтованим та закріпленим в ньому обладнанням складає єдину конструкцію, придатну для монтажу та транспортування. Запропонована корисна модель модульної водогрійної газової установки дозволяє застосовувати джерело теплопостачання з водогрійними газовими теплогенераторами поза приміщенням котелень, спеціалізованих приміщень чи будов. Таке рішення, застосоване в корисній моделі значно зменшує вартість спорудження джерел теплопостачання, не вимагає виділення спеціальних будівельних майданчиків з великими площами, потужних фундаментів тощо. Невелика вага та габарити модульної водогрійної газової установки обумовлюють її високу мобільність, що дозволяє використовувати її як пересувні джерела теплопостачання. 7 Комп’ютерна верстка І. Скворцова 66775 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
