Безперервний спосіб виготовлення суцільних, порожнистих і відкритих профілів

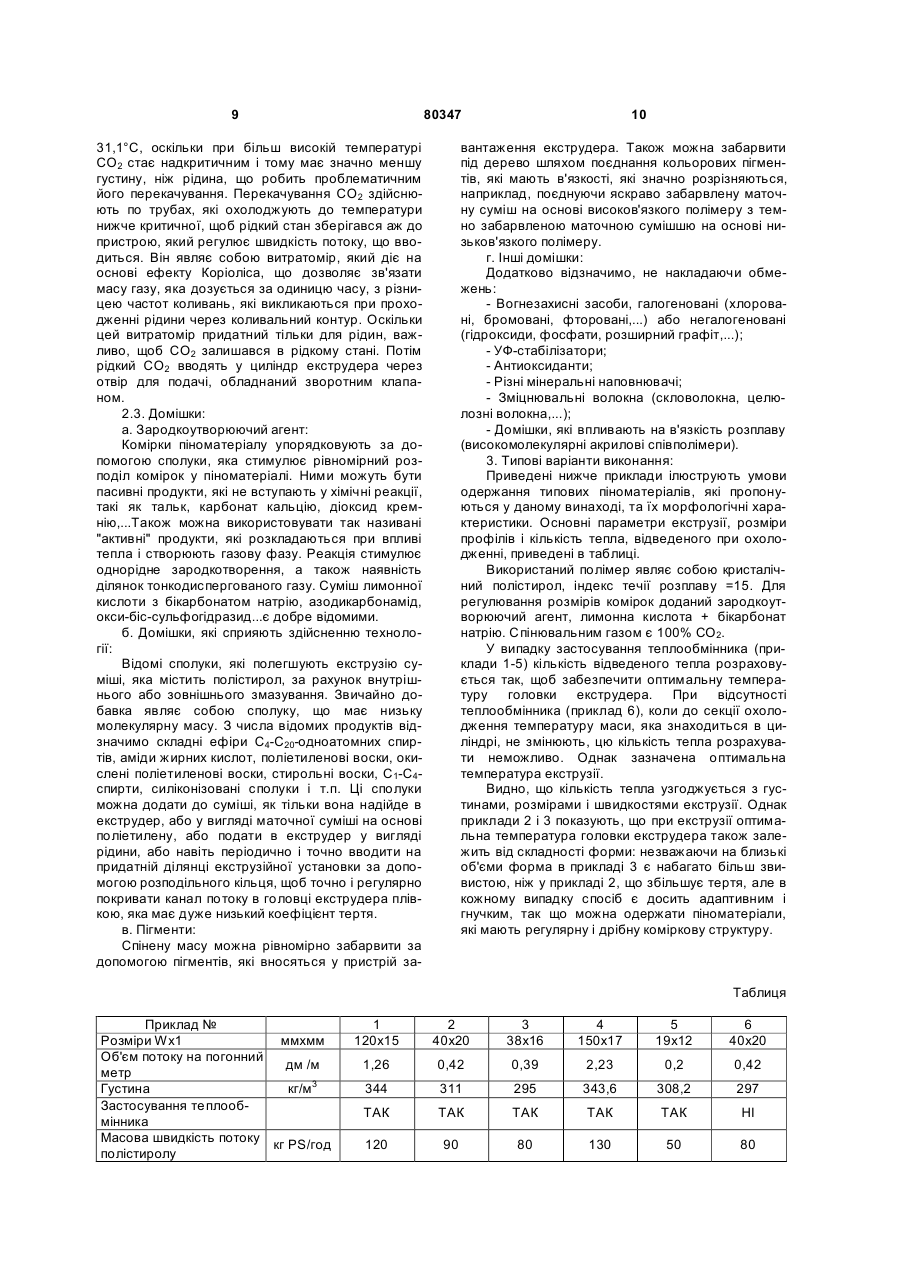

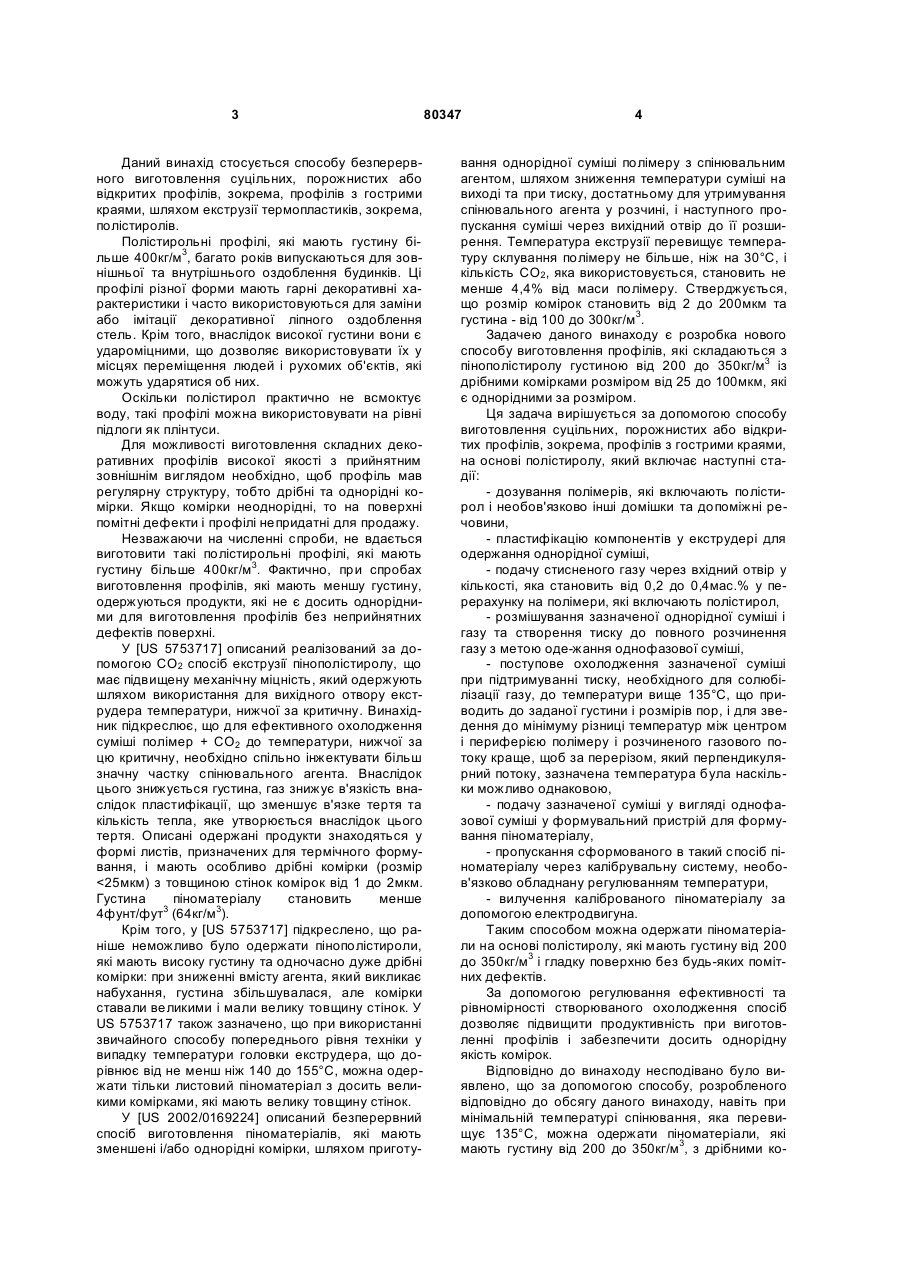

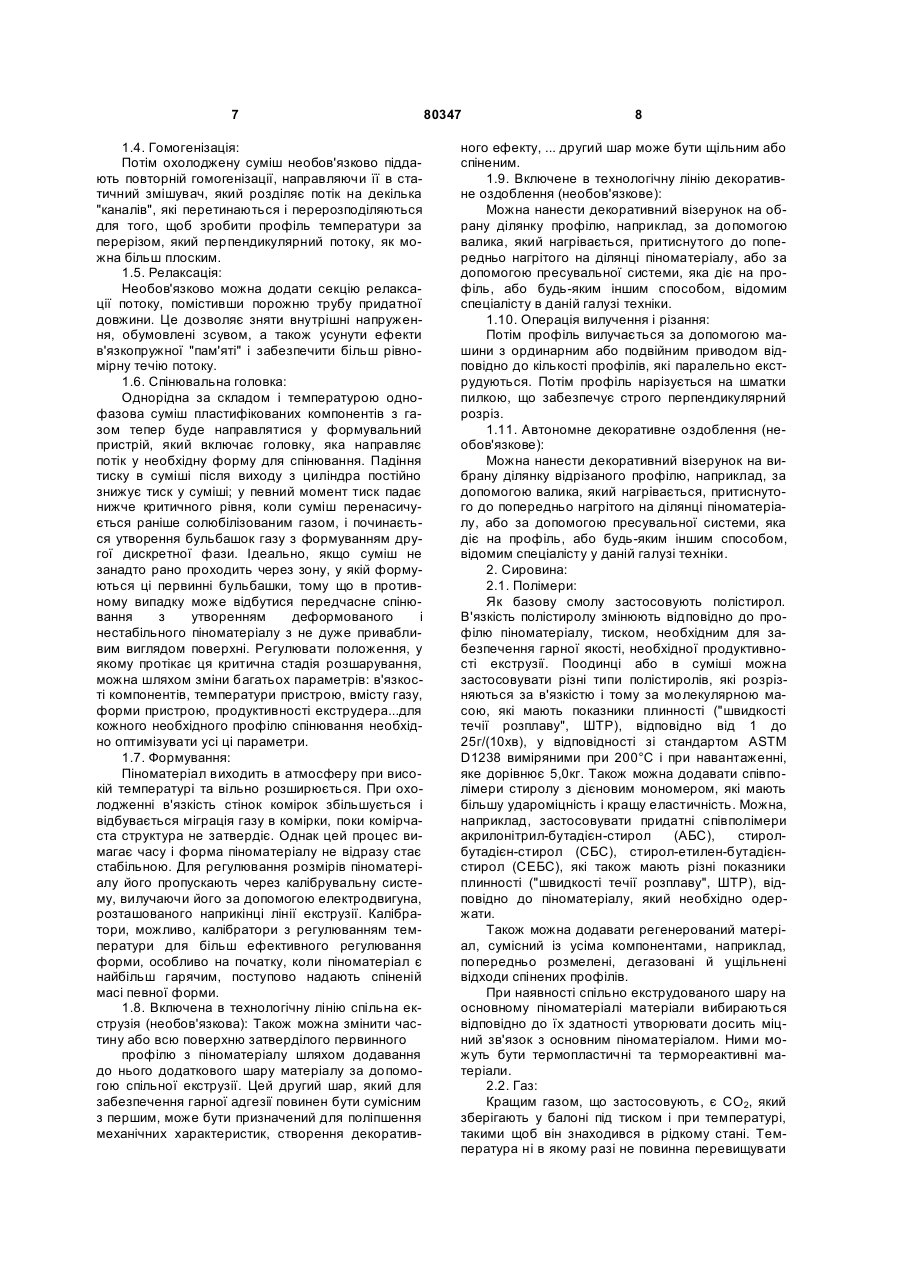

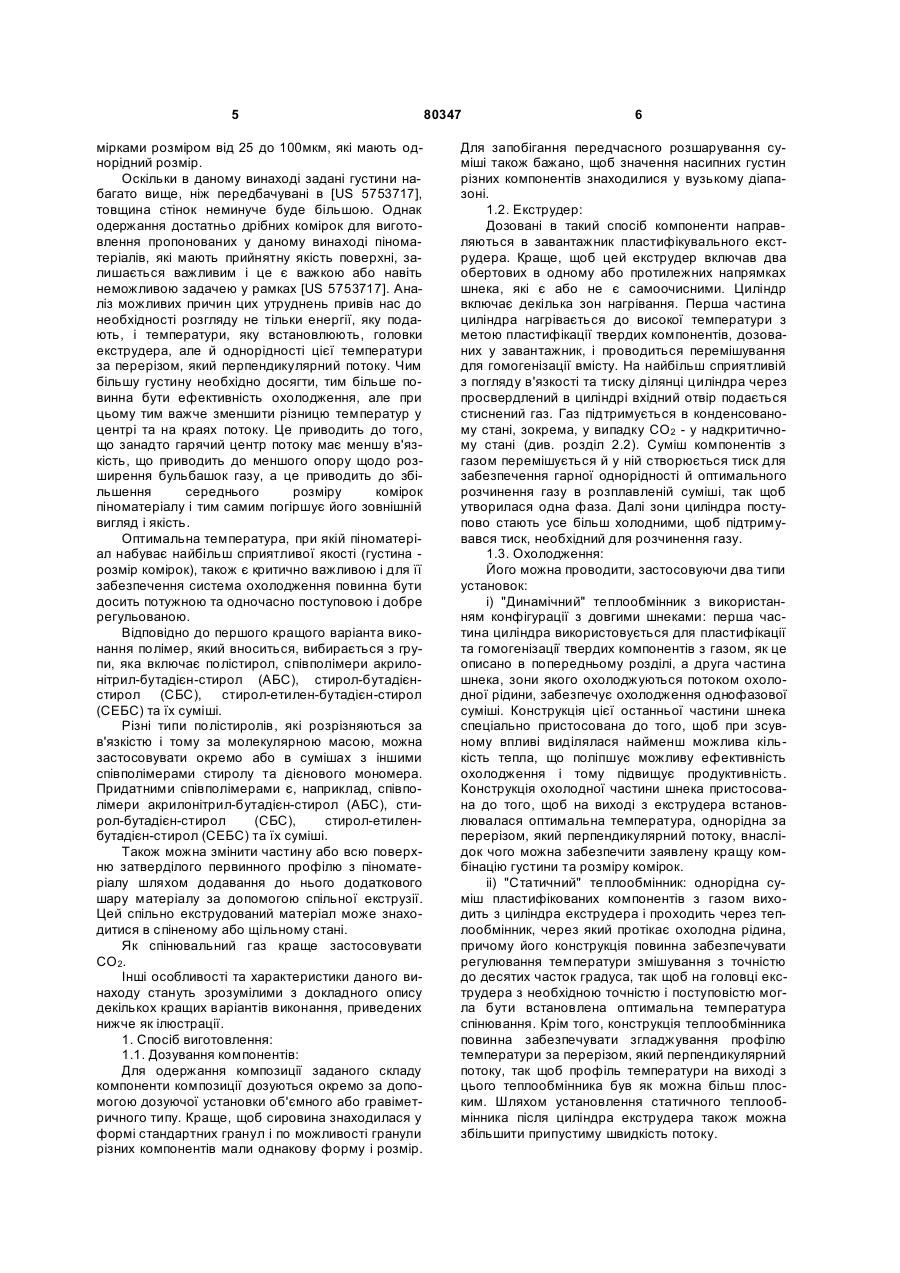

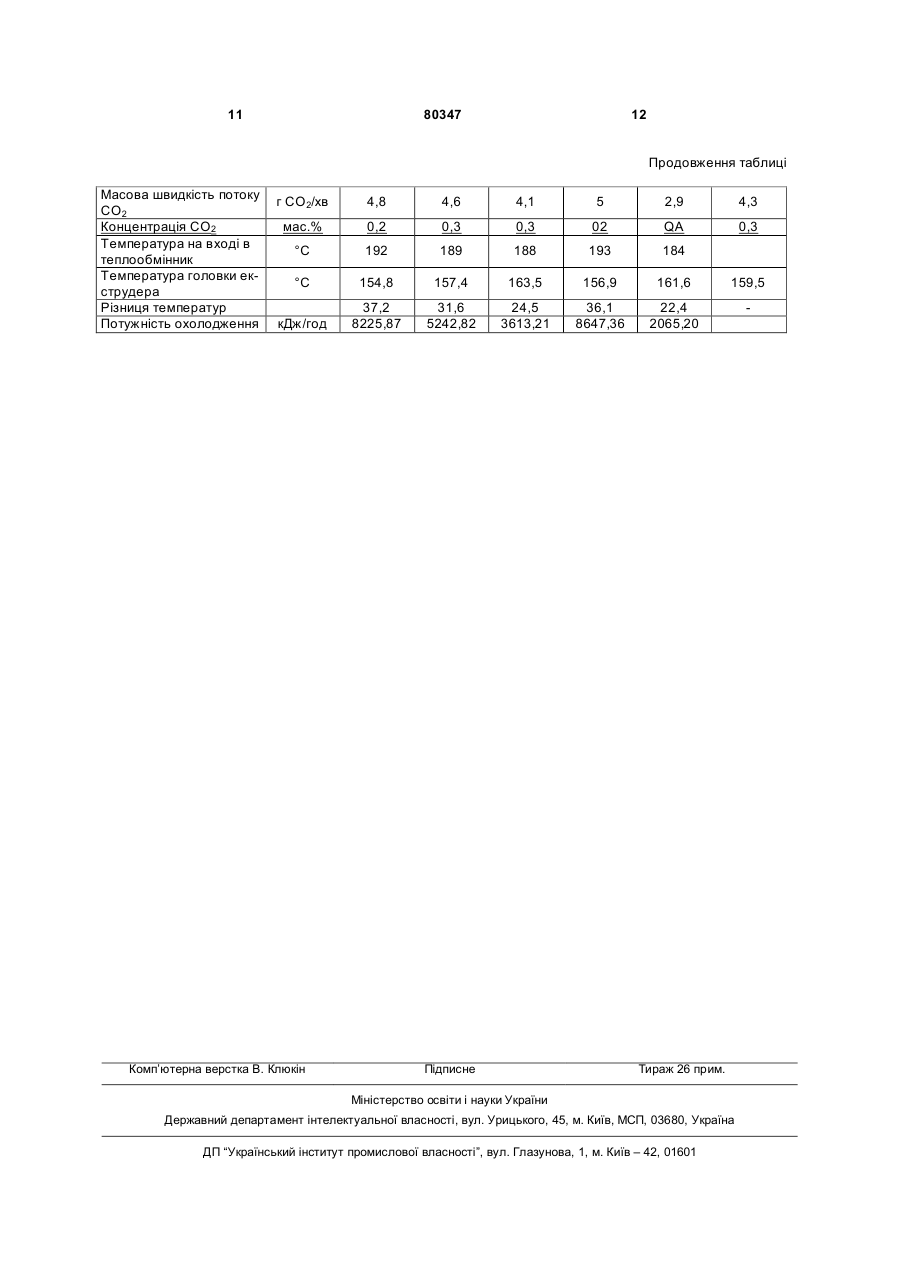

1. Спосіб виготовлення суцільних, порожнистих або відкритих профілів на основі полістиролу, який включає наступні стадії: - дозування полімерів, які включають щонайменше полістирол, - пластифікацію компонентів в екструдері для одержання однорідної суміші, - подачу стисненого газу через вхідний отвір у кількості, яка становить від 0,2 до 0,4мас. % у перерахунку на полімери, які включають полістирол, - розмішування зазначеної однорідної суміші і газу та створення тиску до повного розчинення газу з метою одержання однофазової суміші, - поступове охолодження зазначеної суміші при підтримуванні тиску, необхідного для солюбілізації газу, до температури вище 135°С, - подачу зазначеної суміші у вигляді однофазової суміші у формувальний пристрій для формування піноматеріалу, - пропускання сформованого в такий спосіб піноматеріалу через калібрувальну систему, - вилучення каліброваного піноматеріалу за допомогою електродвигуна. 2. Спосіб за п. 1, який відрізняється тим, що включає стадію дозування полімерів, які містять полістирол та інші домішки і допоміжні речовини. 3. Спосіб за п. 1, який відрізняється тим, що поступове охолодження регулюють так, щоб забез 2 (19) 1 3 Даний винахід стосується способу безперервного виготовлення суцільних, порожнистих або відкритих профілів, зокрема, профілів з гострими краями, шляхом екструзії термопластиків, зокрема, полістиролів. Полістирольні профілі, які мають густину більше 400кг/м3, багато років випускаються для зовнішньої та внутрішнього оздоблення будинків. Ці профілі різної форми мають гарні декоративні характеристики і часто використовуються для заміни або імітації декоративної ліпного оздоблення стель. Крім того, внаслідок високої густини вони є удароміцними, що дозволяє використовувати їх у місцях переміщення людей і рухомих об'єктів, які можуть ударятися об них. Оскільки полістирол практично не всмоктує воду, такі профілі можна використовувати на рівні підлоги як плінтуси. Для можливості виготовлення складних декоративних профілів високої якості з прийнятним зовнішнім виглядом необхідно, щоб профіль мав регулярну структуру, тобто дрібні та однорідні комірки. Якщо комірки неоднорідні, то на поверхні помітні дефекти і профілі непридатні для продажу. Незважаючи на численні спроби, не вдається виготовити такі полістирольні профілі, які мають густину більше 400кг/м3. Фактично, при спробах виготовлення профілів, які мають меншу густину, одержуються продукти, які не є досить однорідними для виготовлення профілів без неприйнятних дефектів поверхні. У [US 5753717] описаний реалізований за допомогою СО2 спосіб екструзії пінополістиролу, що має підвищену механічну міцність, який одержують шляхом використання для вихідного отвору екструдера температури, нижчої за критичну. Винахідник підкреслює, що для ефективного охолодження суміші полімер + СО2 до температури, нижчої за цю критичну, необхідно спільно інжектувати більш значну частку спінювального агента. Внаслідок цього знижується густина, газ знижує в'язкість внаслідок пластифікації, що зменшує в'язке тертя та кількість тепла, яке утворюється внаслідок цього тертя. Описані одержані продукти знаходяться у формі листів, призначених для термічного формування, і мають особливо дрібні комірки (розмір
